【其他行业标准】 PN2500超高压阀门和管件 第15部分：阶端双头螺柱

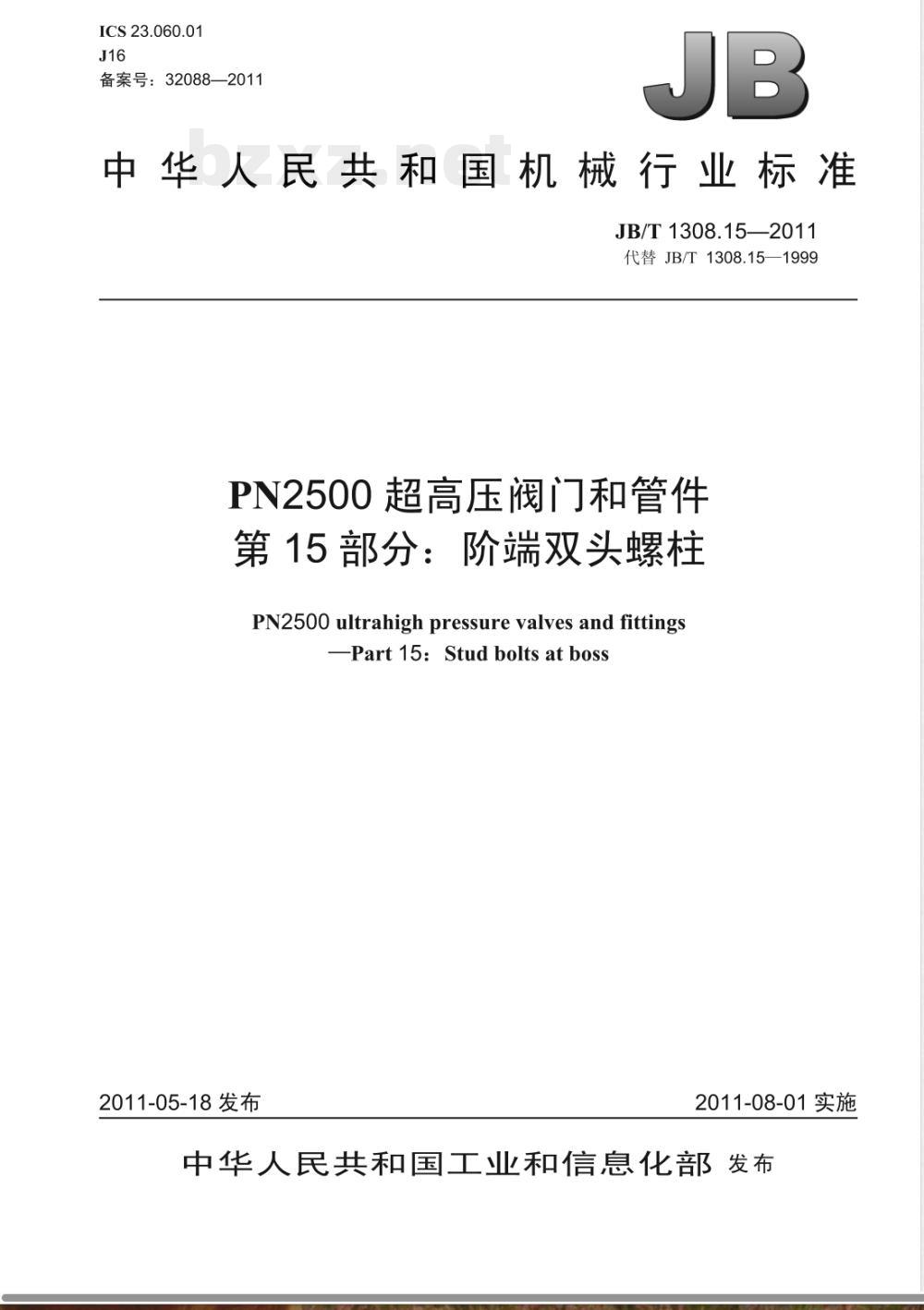

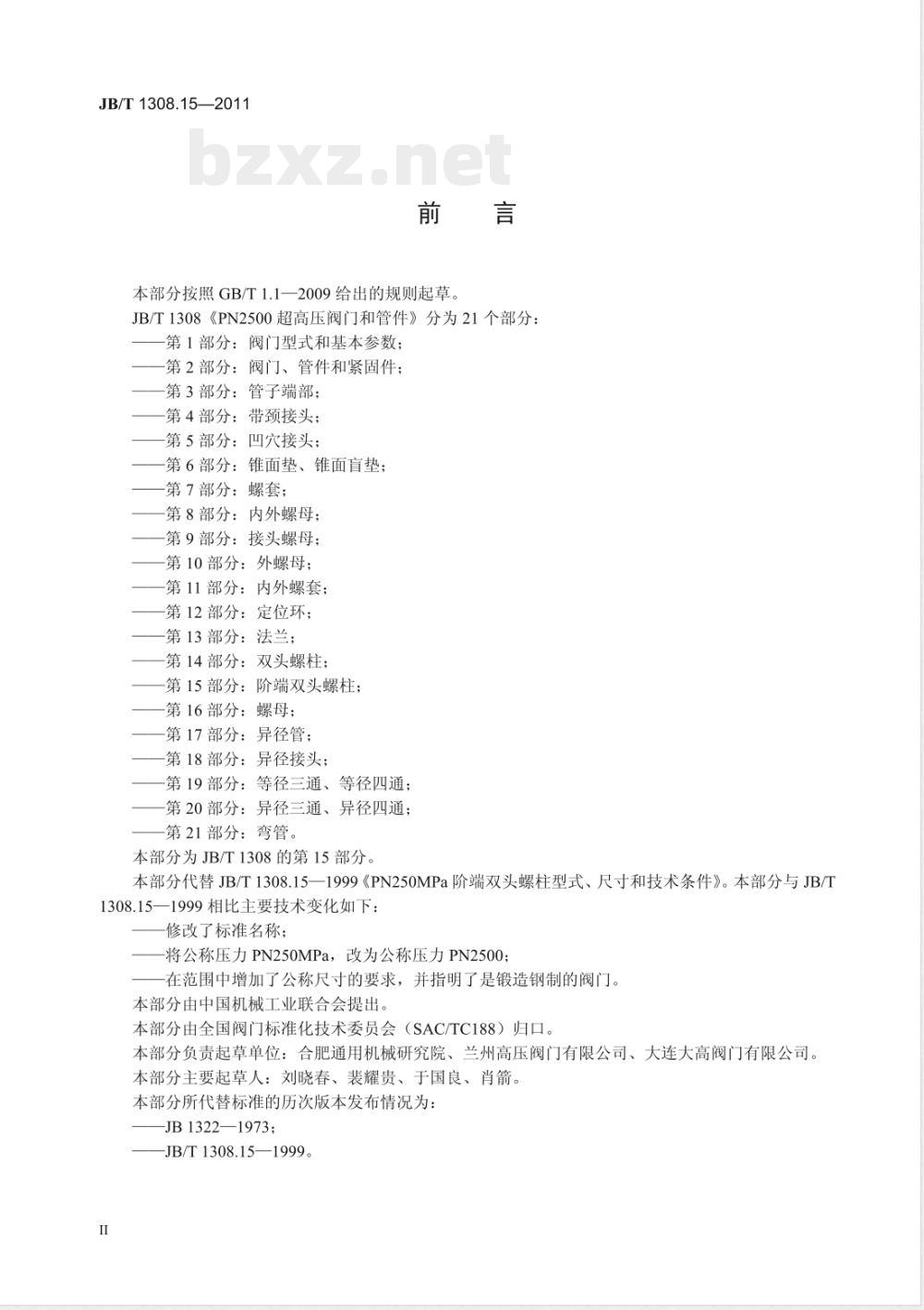

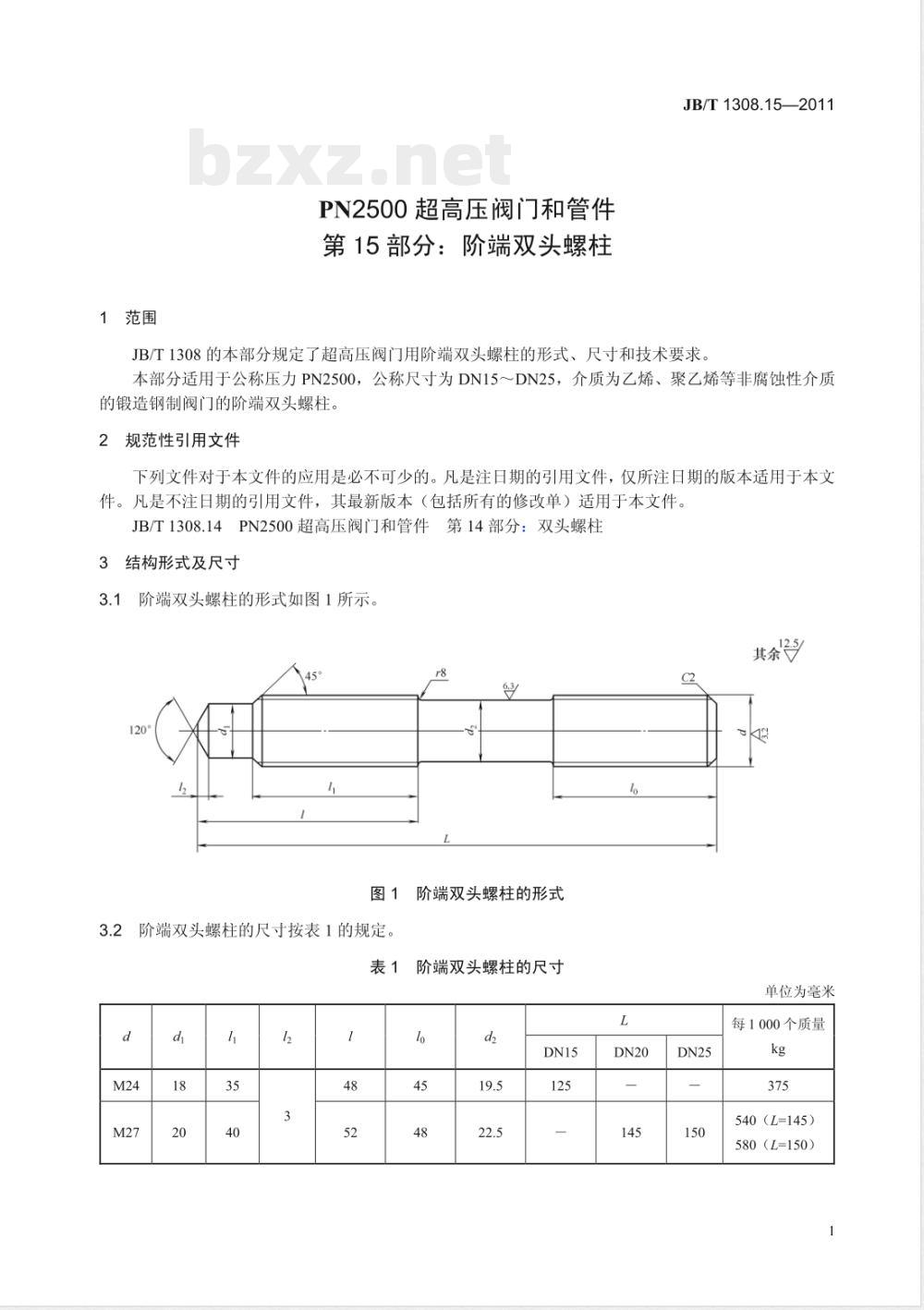

ICS 23.060.01 J16 备案号：32088—2011 中华人民共和国机械行业标准 JB/T1308.15—2011 代替 JB/T1308.15—1999 PN2500超高压阀门和管件 第15部分：阶端双头螺柱 PN2500 Ultrahigh Pressure Valves and Fittings Part 15: Stud Bolts at Boss 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 前言 本部分按照GB/T 1.1—2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分： 第1部分：阀门型式和基本参数； 第2部分：阀门、管件和紧固件； 第3部分：管子端部； 第4部分：带颈接头； 第5部分：凹穴接头； 第6部分：锥面垫、锥面盲垫； 第7部分：螺套； 第8部分：内外螺母； 第9部分：接头螺母； 第10部分：外螺母； 第11部分：内外螺套； 第12部分：定位环； 第13部分：法兰； 第14部分：双头螺柱； 第15部分：阶端双头螺柱； 第16部分：螺母； 第17部分：异径管； 第18部分：异径接头； 第19部分：等径三通、等径四通； 第20部分：异径三通、异径四通； 第21部分：弯管。 本部分为JB/T1308的第15部分。 本部分代替JB/T1308.15—1999《PN250MPa阶端双头螺柱型式、尺寸和技术条件》。 本部分与JB/T1308.15—1999相比主要技术变化如下： — 修改了标准名称； — 将公称压力PN250MPa改为公称压力PN2500； — 在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。 本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：刘晓春、裴耀贵、于国良、肖箭。 本部分所代替标准的历次版本发布情况为： — JB1322—1973； — JB/T1308.15—1999。 1 范围 JB/T1308的本部分规定了超高压阀门用阶端双头螺柱的形式、尺寸和技术要求。 本部分适用于公称压力PN2500、公称尺寸为DN15～DN25、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的阶端双头螺柱。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JB/T1308.14《PN2500超高压阀门和管件 第14部分：双头螺柱》 3 结构形式及尺寸 3.1 阶端双头螺柱的形式如图1所示。 3.2 阶端双头螺柱的尺寸按表1的规定。 表1 阶端双头螺柱的尺寸（单位：mm） 螺纹规格： — M24 — M27 对应尺寸参数： — d：18、20 — l1：35、40 — l2：48、52 — r：45、48 — 过渡尺寸：19.5、22.5 适用公称尺寸及长度： — DN15：L=125 — DN20：L=145 — DN25：L=150 每1000个质量： — 375 kg — 540 kg（L=145） — 580 kg（L=150） 4 技术要求 技术要求按JB/T1308.14的规定。 5 标记示例 粗牙普通螺纹直径27 mm、长140 mm的阶端双头螺柱标记为： 阶端双头螺柱 M27×140 JB/T1308.15—2011 《PN2500超高压阀门和管件 第15部分：阶端双头螺柱》由机械工业出版社出版发行。
