【其他行业标准】 双电层电容器纸

ICS85.060
分类号：Y32
备案号：52196-2015
中华人民共和国轻工行业标准
QB/T4900-2015
双电层电容器纸
Electricaldouble-layercapacitorpaper2015-10-10发布
中华人民共和国工业和信息化部2016-03-01实施

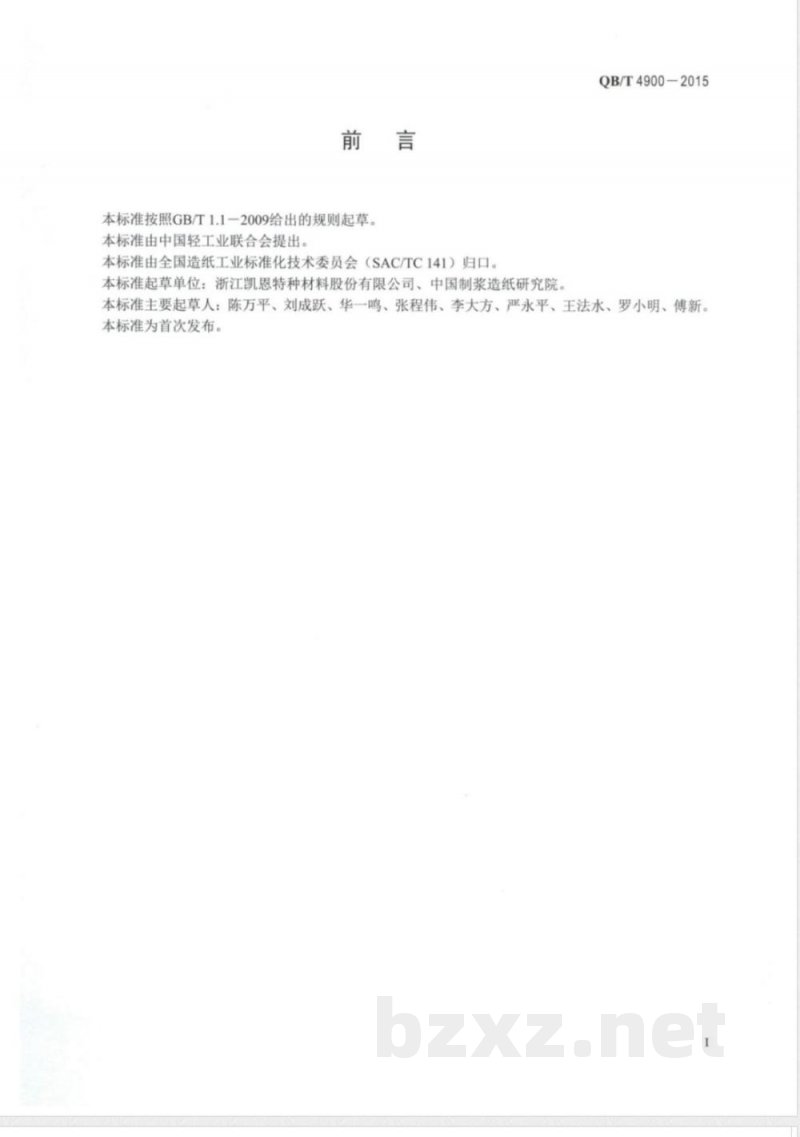

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会（SAC/TC141）归口。本标准起草单位：浙江凯恩特种材料股份有限公司、中国制浆造纸研究院。QB/T4900-2015
本标准主要起草人：陈万平、刘成跃、华一鸣、张程伟、李大方、严永平、王法水、罗小明、傅新。本标准为首次发布。

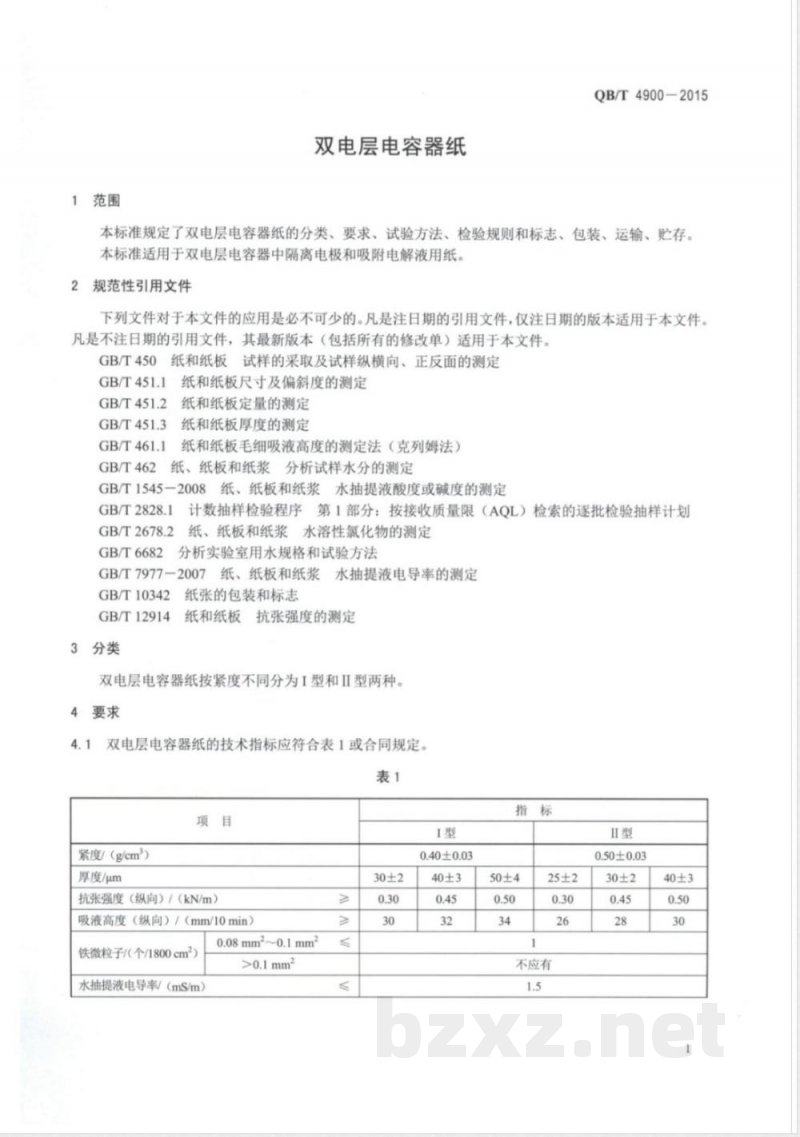

1范围
双电层电容器纸
QB/T4900-2015
本标准规定了双电层电容器纸的分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于双电层电容器中隔离电极和吸附电解液用纸。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。纸和纸板试样的采取及试样纵横向、正反面的测定GB/T450
GB/T451.1
GB/T451.2
GB/T451.3
GB/T461.1
GB/T462
纸和纸板尺寸及偏斜度的测定
纸和纸板定量的测定
纸和纸板厚度的测定
纸和纸板毛细吸液高度的测定法（克列姆法）纸、
纸板和纸浆
分析试样水分的测定
GB/T1545-2008
GB/T2828.1
GB/T2678.2
GB/T6682
纸、纸板和纸浆水抽提液酸度或碱度的测定计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
纸、纸板和纸浆水溶性氯化物的测定分析实验室用水规格和试验方法GB/T7977-2007
纸、纸板和纸浆
水抽提液电导率的测定
GB/T10342
GB/T12914
纸张的包装和标志
纸和纸板
抗张强度的测定
双电层电容器纸按紧度不同分为I型和ⅡI型两种。要求
双电层电容器纸的技术指标应符合表1或合同规定。表1
紧度/（g/cm）
厚度/μm
抗张强度（纵向）/（kN/m）
吸液高度（纵向）/（mm/10min）铁微粒子/（个/1800cm）
水抽提液电导率/（mS/m）
0.08mm2~0.1mm
0.40±0.03
0.50±0.03
不应有
QB/T4900-2015
水溶性氯化物
(mg/kg)
水抽提液pH
交货水分/%
滴定法
消酸银电位
消酸汞法
“两种方法中有一种合格即判为合格。4.2纸张的纤维组织应均匀，
4.3纸卷的端面应整齐
无波浪
处应黏结
头不应超过1个，接头
4.4双电层电容器纸为卷筒纸，
绝对值不应超过2mm，
试验方法
表1（续）
应有硬质快、褶子
孔洞、
皱纹和粗纤维束，纸面应平整
形以及其他机械损伤：两端面的松紧应一致，纸边无裂口，每卷纸接牢固并有明
显标记。
或符合合同规定
为280mmm~300
您简宽度应为580mm，
宽度偏差的
试样按GB/T450的规定进行采取。5.2厚度、紧度按GB/T451.3测定。测试厚度时，取一张长1000mm、全幅宽的试样先沿纵向正面向外对折成10层，然后沿试样横向均匀测量5个点，取算术平均值，计算单层纸厚度。紧度先按GB/T451.2测定定量，再以绝干定量计算。抗张强度（纵向）按GB/T12914测定，仲裁时按GB/T12914中恒速拉伸法测5.3
吸液高度（纵向）按GB461.1测定水抽提液电导率按GB/T7977—2007中方法二的沸腾水浴法测定。水溶性氯化物按
水抽提液pH
交货水分按
铁微粒子
尺寸及
外观厂
检验规贝
GB/T2678.2测定
按GB/T1545-2008中pH计法的热抽提规定测定GB/T462测定。
测定。
附录A
偏差按GB/T451.1测定。
量采用目测检验。
以一次交货数量为一批，每批不应多于500卷。6.2生产方）
应保证生
的产品
6.3计数抽样
程检验程片bzxZ.net
标准或合同规定，每卷纸应
直检验合格/证。
一份产品质
拨GB/T2828.1规定进行，样本单位为卷。接收质量限（AQL：水溶性氯铁微粒子AQL=4.0：紧度、厚度、抗张强度（纵向）、吸液高度（纵向）、化物、水抽提液电导率
水抽提液pH、交货水分、尺寸及偏差、外观质量AQL-6.5。抽样方案采用采用正常检验二次抽样方案，检查水平为特殊检查水平S-4，具体见表2

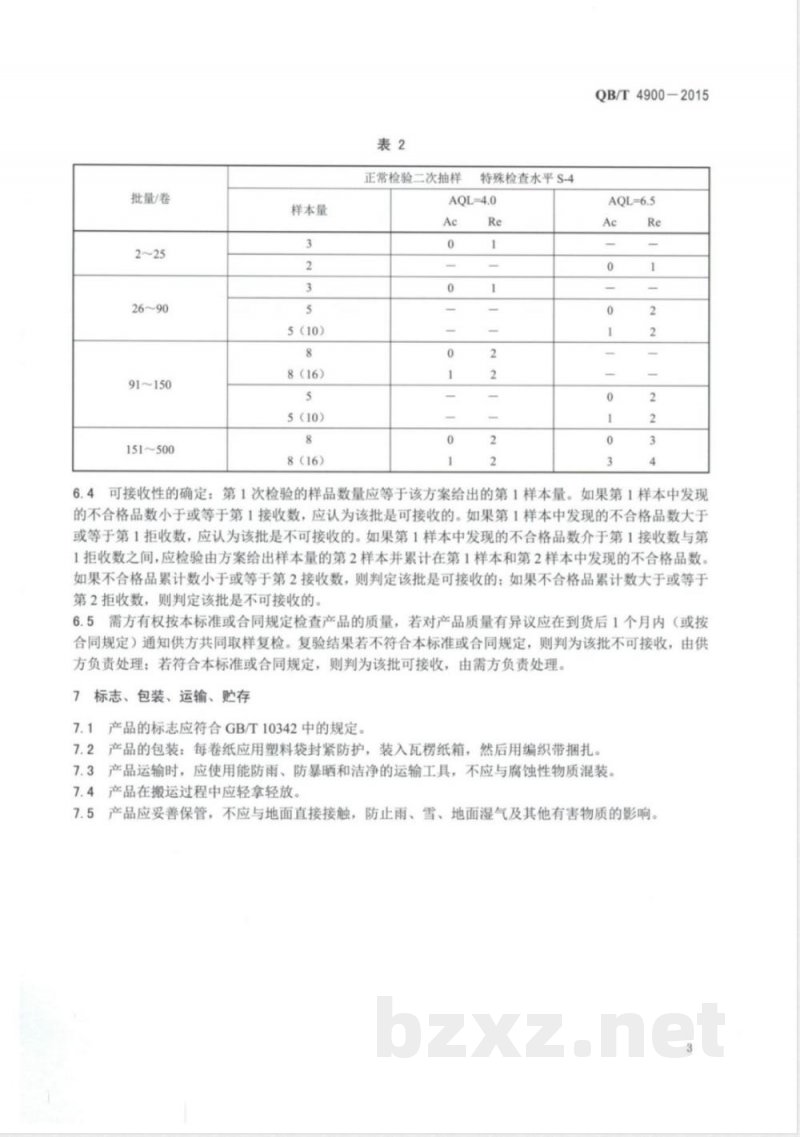

批量/卷
91~150
151~500
样本量
正常检验二次抽样
特殊检查水平S-4
QB/T4900-2015
6.4可接收性的确定：第1次检验的样品数量应等于该方案给出的第1样本量。如果第1样本中发现的不合格品数小于或等于第1接收数，应认为该批是可接收的。如果第1样本中发现的不合格品数大于或等于第1拒收数，应认为该批是不可接收的。如果第1样本中发现的不合格品数介于第1接收数与第1拒收数之间，应检验由方案给出样本量的第2样本并累计在第1样本和第2样本中发现的不合格品数。如果不合格品累计数小于或等于第2接收数，则判定该批是可接收的；如果不合格品累计数大于或等于第2拒收数，则判定该批是不可接收的。6.5需方有权按本标准或合同规定检查产品的质量，若对产品质量有异议应在到货后1个月内（或按合同规定）通知供方共同取样复检。复验结果若不符合本标准或合同规定，则判为该批不可接收，由供方负责处理；若符合本标准或合同规定，则判为该批可接收，由需方负责处理。7
标志、包装、运输、购存
产品的标志应符合GB/T10342中的规定。产品的包装：每卷纸应用塑料袋封紧防护，装入瓦楞纸箱，然后用编织带捆扎。7.2
产品运输时，应使用能防雨、防暴晒和洁净的运输工具，不应与腐蚀性物质混装。产品在搬运过程中应轻拿轻放。产品应妥善保管，不应与地面直接接触，防止雨、雪、地面湿气及其他有害物质的影响。3
QB/T4900-2015
试验材料及器具
平板玻璃：长30cm，宽60cm。
A.1.2非金属喷雾器。
A.1.3标准尘埃图片。
附录A
（规范性附录）
铁微粒子的测定
A.1.4水：符合GB/T6682的规定，三级或三级以上。硝酸：分析纯，密度1.38g/mL。A.1.5
A.2原理
试样用硝酸（HNO3）处理后，若有铁微粒子存在，两者会发生化学反应生成硝酸铁[Fe(NO3)3]，再与亚铁氰化钾[K4Fe(CN)s]反应，则生成亚铁氰化铁（Fe4[Fe(CN)s]3)，呈现普鲁士蓝色。A.3试剂配制
A.3.15%高锰酸钾（KMnO4）溶液：称取高锰酸钾（KMnO4，分析纯）5.0g溶解于100mL水（A.1.4）中，缓慢煮沸15min，冷却后移入100mL容量瓶中，定容至刻度，贮存于棕色瓶中。A.3.210%硝酸（HNO）溶液：量取硝酸（A.1.5）61mL，移入500mL容量瓶后加水定容至刻度，另加5%高锰酸钾（KMnO4）溶液5滴，摇匀。A.3.35%亚铁氰化钾[K4Fe(CN)]溶液：称取25.0g亚铁氰化钾(K4Fe(CN)%·3H2O)，置于烧杯中溶解后，移入500mL容量瓶中，加水定容至刻度。A.4取样
按GB/T450规定进行，取尺寸为30cm×60cm的试样4张，取样过程和试验过程应防止被灰尘和金属污染。
A.5试验步骤
将试样放在洁净的平板玻璃（A.1.1）上，用非金属喷雾器（A.1.2）将10%硝酸（HNO）溶液（A.3.2）以雾状喷在试样上，再喷上5%亚铁氰化钾[K4Fe(CN)]溶液（A.3.3）。放置5min后，观察并记录呈现普鲁士蓝色的粒子数。粒子大小的判断取决于显色点颜色最浓的中心区，由试样的渗透反应所引起的色晕不应计入粒子面积中。粒子大小应分别以标准尘埃图片（A.1.3）进行对照分类，记录4张试样中每一张上显色点中心区面积大于0.1mm2的铁微粒子个数。纤维本身被染成淡蓝色者不计，面积不大于0.1mm2的铁微粒子个数忽略不计。A.6结果
试样中铁微粒子个数按公式（A.1）计算：N
式中：
试样中铁微粒子个数，单位为个；（A.D)
-4张试样中面积大于0.1mm2铁微粒子的个数总和，单位为个。铁微粒子个数取整数，不足1时，按1个计。QB/T4900-2015
中华人民共和国
轻工行业标准
双电层电容器纸
QB/T4900-2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有侵权必究
书号：155019·4639
定价：18.00元
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
