【其他行业标准】 超高分子量聚乙烯网线

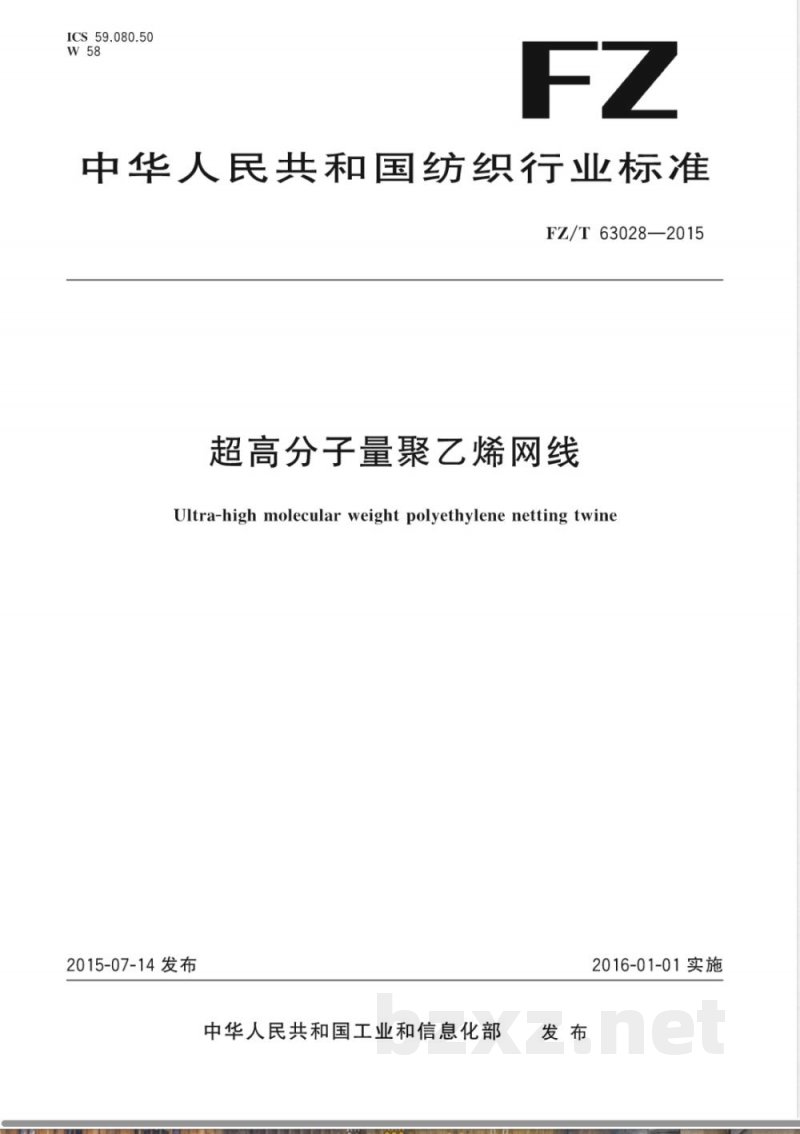

ICS59.080.50
中华人民共和国纺织行业标准
FZ/T63028—2015
超高分子量聚乙烯网线
Ultra-high molecular weight polyethylene netting twine2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施

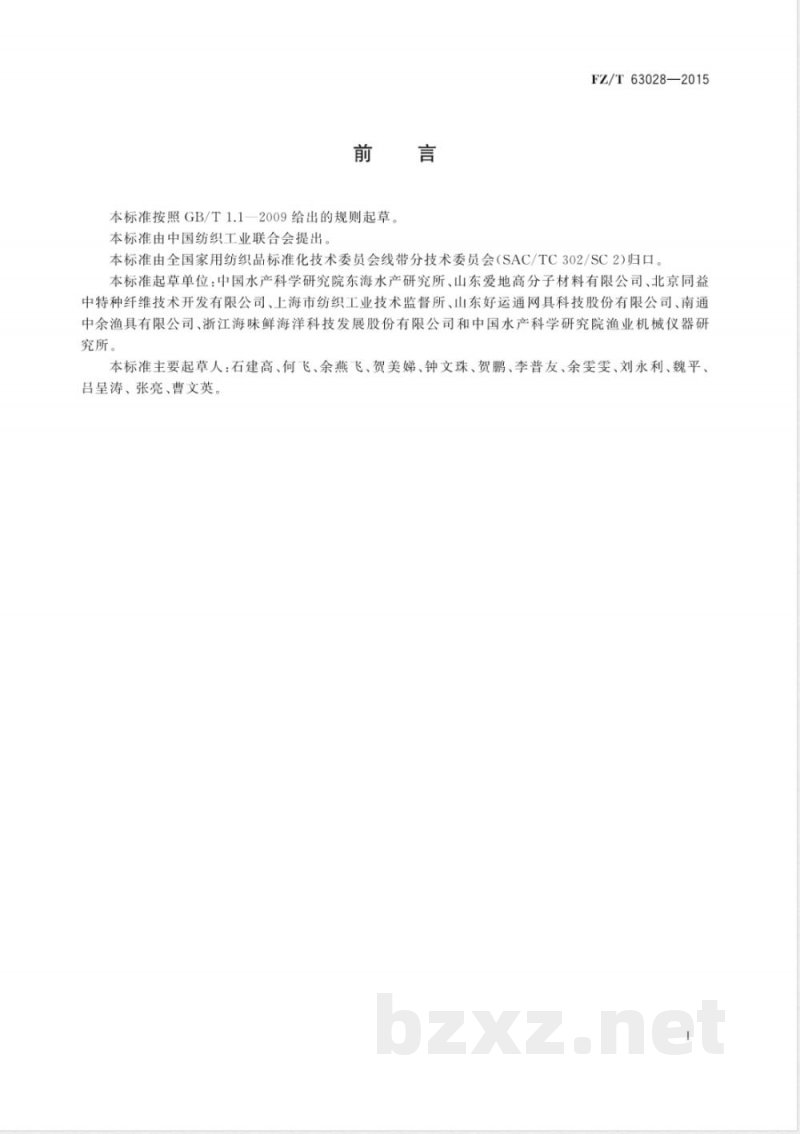

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T63028—2015
本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2)归口。本标准起草单位：中国水产科学研究院东海水产研究所、山东爱地高分子材料有限公司、北京同益中特种纤维技术开发有限公司、上海市纺织工业技术监督所、山东好运通网具科技股份有限公司、南通中余渔具有限公司、浙江海味鲜海洋科技发展股份有限公司和中国水产科学研究院渔业机械仪器研究所。
本标准主要起草人：石建高、何飞、余燕飞、贺美娣、钟文珠、贺鹏、李普友、余雯雯、刘永利、魏平、吕呈涛、张亮、曹文英

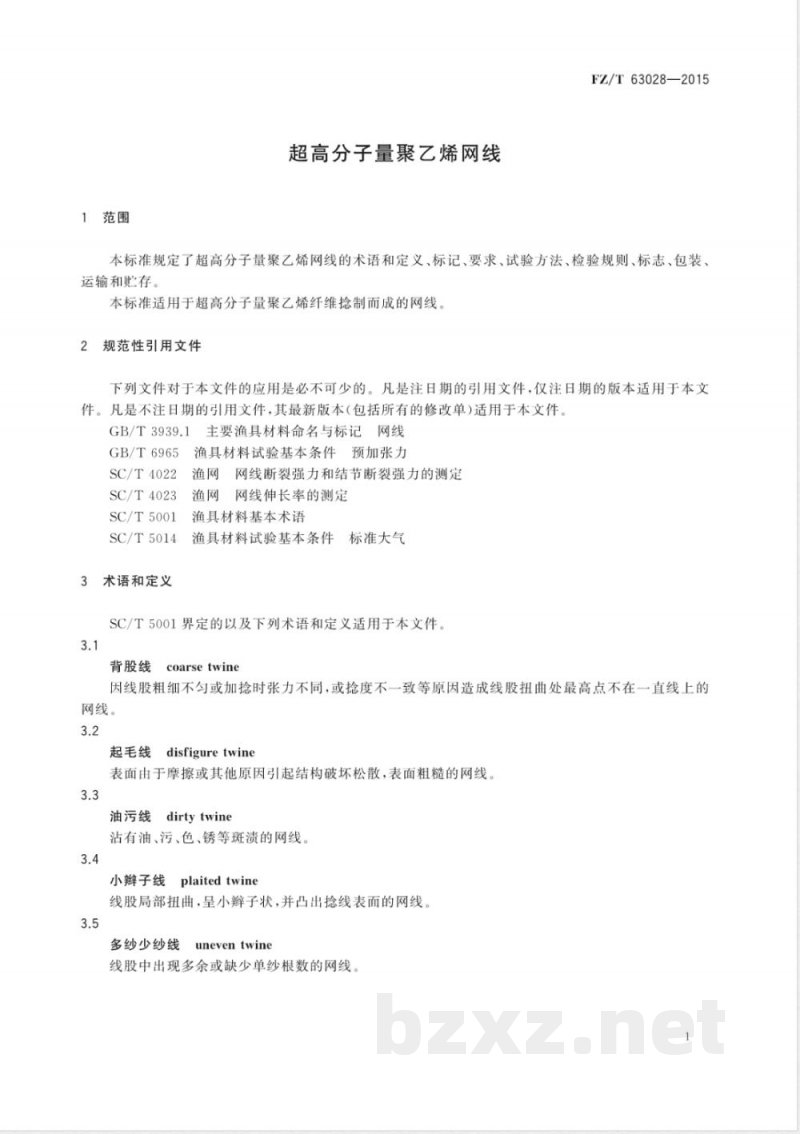

1范围
超高分子量聚乙烯网线
FZ/T63028—2015
本标准规定了超高分子量聚乙烯网线的术语和定义、标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于超高分子量聚乙烯纤维捻制而成的网线规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T3939.1
主要渔具材料命名与标记网线
GB/T6965
SC/T4022
SC/T4023
SC/T5001
SC/T5014
术语和定义
渔具材料试验基本条件预加张力网线断裂强力和结节断裂强力的测定渔网
渔网网线伸长率的测定
渔具材料基本术语
渔具材料试验基本条件
车标准大气
SC/T5001界定的以及下列术语和定义适用于本文件3.1
背股线
coarsetwine
因线股粗细不匀或加捻时张力不同，或捻度不一致等原因造成线股扭曲处最高点不在一直线上的网线。
disfiguretwine
起毛线
表面由于摩擦或其他原因引起结构破坏松散，表面粗糙的网线3.3
油污线
dirtytwine
沾有油、污、色、锈等斑渍的网线。3.4
小辫子线
plaitedtwine
线股局部扭曲，呈小辫子状，并凸出捻线表面的网线。3.5
多纱少纱线
uneven twine
线股中出现多余或缺少单纱根数的网线FZ/T63028—2015
超高分子量聚乙烯网线标记采用GB/T3939.1中的简便标记，以表示网线材料、综合线密度和产品的最终捻向等要素和本标准号构成标记以超高分子量聚乙烯纤维捻成的综合线密度为2700tex、最终捻向为Z的超高分子量聚乙烯网线标记为：
UHMWPE-R5400tex
外观质量
外观质量应符合表1的规定
背股线
起毛线
油污线
小辫子线
多纱少纱线
物理性能指标
物理性能指标应符合表2的规定
FZ/T63028
标准编号
网线的最终捻向
综合线密度
网线材料
表1外观质量
公称直径/mm
综合线密度
指标值/tex
物理性能指标
断裂强力/N
允许偏差率/%
不充允许
不允许
单线结强力/N
单位为绞（轴、卷、筒）
断裂伸长率/%
4～12
4～12
公称直径/mm
综合线密度
指标值/tex
表2(续）
断裂强力/N
允许偏差率/%
单线结强力/N
FZ/T63028—2015
断裂伸长率/%
注：表中未列出规格超高分子量聚乙烯网线的综合线密度、断裂强力、单线结强力可用下列插入法公式计算：=+(2-)×(n-n)/(n2-)
式中：
ni、n2
试验方法
外观检验
所求规格超高分子量聚乙烯网线的综合线密度、断裂强力、单线结强力：所求规格的超高分子量聚乙烯网线股数；相邻两规格超高分子量聚乙烯网线的股数，且n1环境条件
实验室环境条件应符合SC/T5014的规定预加张力
试样预加张力应符合GB/T6965的规定。直径测量
圆棒法
取试样10个，在预加张力的作用下，将其卷绕在直径约为50mm的圆棒上，至少20圈以上。用分辨力不大于0.02mm的游标卡尺测量其中10圈的宽度（精确到0.02mm），取其直径的算术平均值；每个试样测定1次。取10个试样共10次测量值的算术平均值（精确到小数点后两位），以mm表示。如图1所示。
FZ/T63028—2015
6.4.2读数显微镜法
绕圈20圈以上
测量10圈的距离
图1圆棒法
预加张力
的重锤
直径1mm以下的试样，直接采用分辨力不大于0.01mm的读数显微镜测定，取10次测量值的算术平均值（精确到小数后两位），以mm表示。测量步骤如下：a）在预加张力的作用下，将试样固定在测定架上；移动读数显微镜内基准线与超高分子量聚乙烯网线轴向两侧外切，并读取外切时读数m1及b）
m2（读数精确至两位小数），如图2所示，按式（1)计算超高分子量聚乙烯网线直径。d=lm-mz
式中：
mi、m2
超高分子量聚乙烯网线直径，单位为毫米（mm）；外切时读数显微镜的读数，单位为毫米（mm）。12基准线
读数镜头
图2读数显微镜法
6.5综合线密度测定
·（1）
在预加张力作用下，在测长仪上量取1m长试样10根，采用分辨力不大于0.01g的天平称取质量（精确至0.01g），其值的100倍，即为该规格试样的综合线密度，单位为tex。测长仪如图3所示，按式（2)计算网线综合线密度：
Pz=W×100
（2）
式中：
网线综合线密度，单位为特克斯（tex)；预加张力下所测得1m长网线试样10根的质量值，单位为克（g）。夹子
长度尺
1000mm
预加张力配重
图3测长仪
6.6断裂强力与断裂伸长率测定
6.6.1断裂强力的测定按SC/T4022的规定执行。导轮
FZ/T63028—2015
6.6.2单线结强力的测定按SC/T4022的规定执行，但在测定单线结强力时，作结方向应与超高分子量聚乙烯网线捻向相同。如图4所示S抢线单线结
图4单线结
6.6.3断裂伸长率的测定按SC/T4023的规定执行6.7
样品试验次数
样品试验次数按表3的规定执行。Z抢线单线结
FZ/T63028—2015
绞(卷、轴、筒)数
每绞(卷、轴、简)测试次数
总次数
样品数据处理
数据处理按表4的规定执行
检验规则
组批和抽样
样品试验次数
综合线密度
样品数据处理
综合线密度及偏差率
断裂强力
断裂伸长率
单线结强力
断裂强力
断裂伸长率
数据处理
单线结强力
保留两位小数
三位有效数
三位有效数
相同工艺制造的同一原料、同一规格的超高分子量聚乙烯网线为一批，但每批重量不超过2t。同批产品中随机抽样不得少于5袋（箱、包、盒）。在抽取的袋（箱、包、盒）中任取试样10绞（卷、轴、筒简）样品进行检验。
检验分类
产品检验分为出厂检验和型式检验。出厂检验项目为表1外观质量及表2中的综合线密度。型式检验项目为表1外观质量及表2中的综合线密度、断裂强力、断裂伸长率和单线结强力。型式检验每半年至少进行一次，有下列情况之一时亦应进行型式检验：a)
新产品试制定型鉴定或老产品转厂生产时；原材料或生产工艺有重大改变，可能影响产品性能时；b）
其他提出型式检验要求时。
判定规则
7.3.1产品按批检验，在检验结果中，如果物理性能的综合线密度、断裂强力、单线结强力中有一项或外观质量有二项不符合要求时，那么判该绞（卷、轴、筒)样品为不合格。7.3.2
每批10绞（卷、轴、筒）样品中，如果有3绞（卷、轴、筒）以上样品不合格时，那么判该批产品为不合格。
FZ/T63028—2015
7.3.3每批10绞（卷、轴、筒）样品中，如果有2绞（卷、轴、筒）不合格时，那么应进行加倍抽样复测；如果复测结果中仍有2绞（卷、轴、筒）及以上样品不合格，那么判该批产品为不合格。8
标志、包装、运输和购存
标志、包装
8.1.1产品应附有合格证，合格证上应标明产品名称、规格、生产企业名称和地址、执行标准、生产日期或批号、净重量及检验标志。bZxz.net
8.1.2产品一般采用编织袋、纸箱、布包或纸盒等进行包装。每袋（箱、包、盒）应是同规格、同颜色的产品，每袋（箱、包、盒）的超高分子量聚乙烯网线净重量以20kg～30kg为宜。2运输、贮存
8.2.1产品在运输和装卸过程中，切勿拖电、钩挂，避免损坏包装和产品。8.2.2产品应贮存在远离热源、无化学品污染、无阳光直射、清洁干燥的库房内。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
