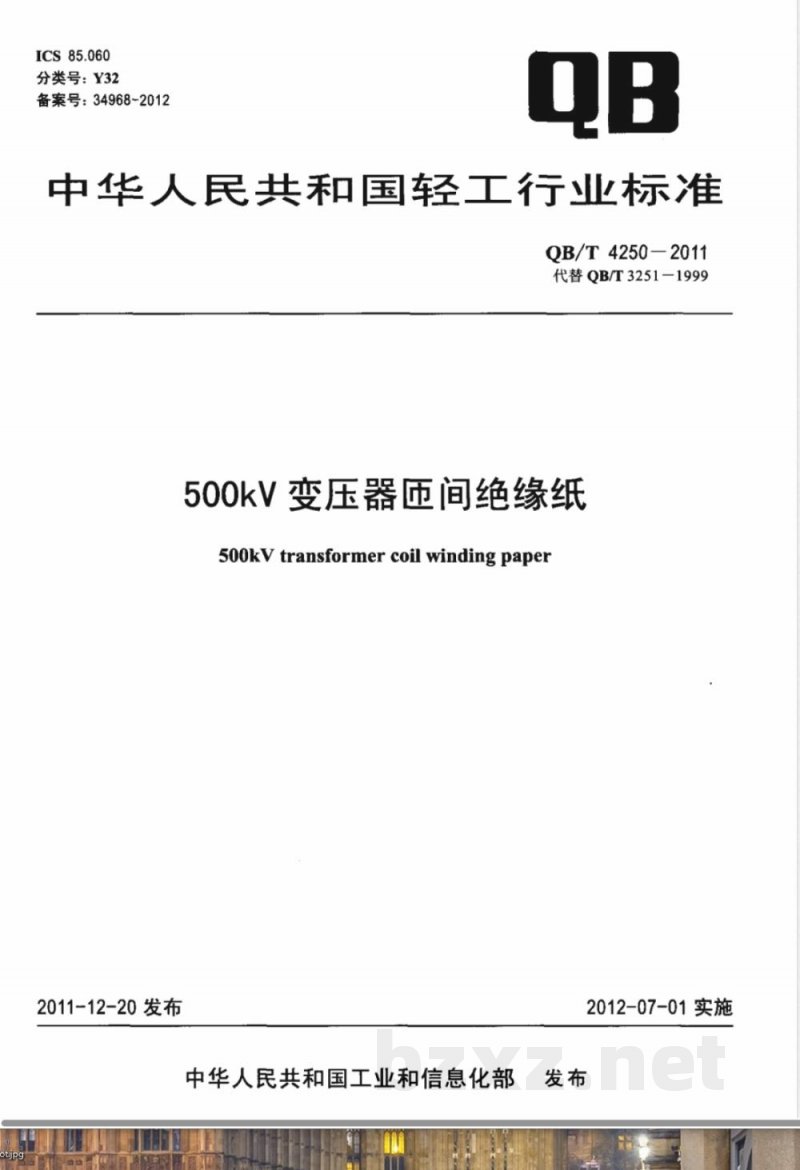

ICS85.060
分类号：Y32
备案号：34968-2012
中华人民共和国轻工行业标准
QB/T 4250-2011
代替QB/T3251-1999
500kV变压器匝间绝缘纸
500kV transformer coil winding paper2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

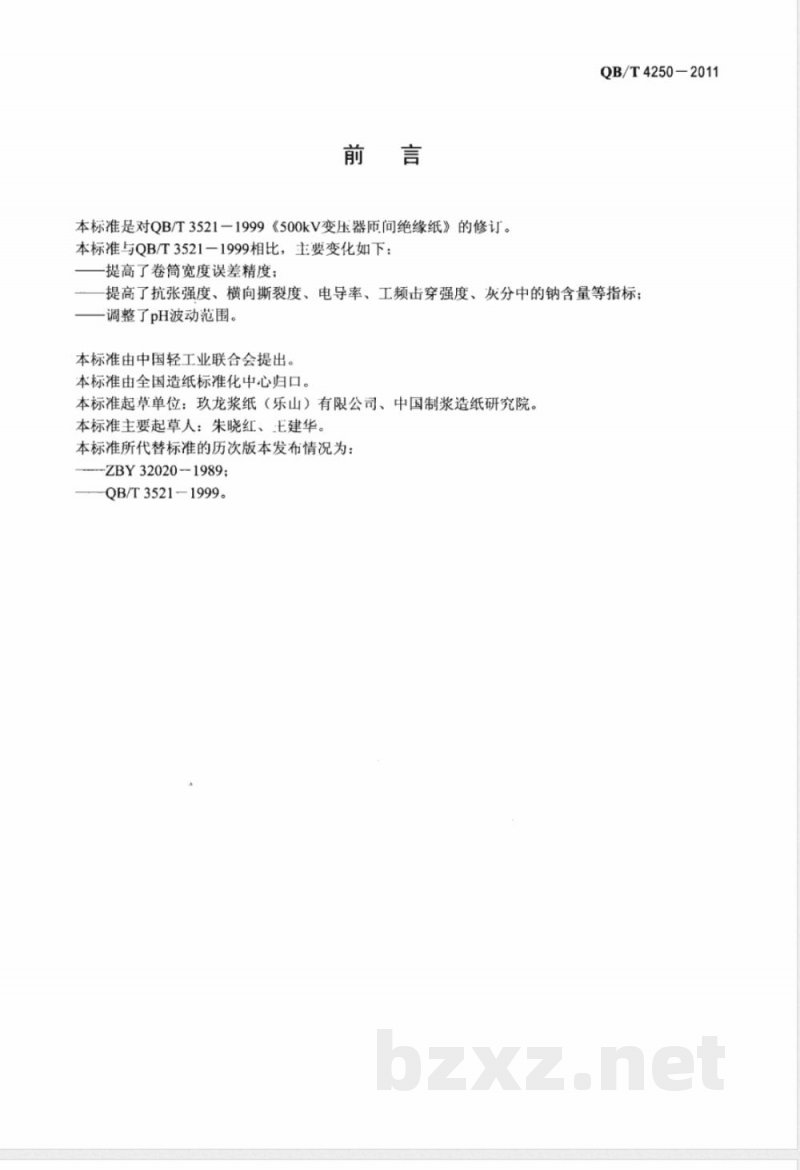

本标准是对QB/T3521一1999《500kV变压器匝问绝缘纸》的修订。本标准与QB/T3521一1999相比，主要变化如下：-提高了卷筒宽度误差精度：
QB/T4250-2011
提高了抗张强度、横向撕裂度、电导率、工频击穿强度、灰分中的钠含量等指标；调整了pH波动范围。
本标准由中国轻工业联合会提出。本标准由全国造纸标准化中心归口。本标准起草单位：玖龙浆纸（乐山）有限公司、中国制浆造纸研究院。本标准主要起草人：朱晓红、七建华。本标准所代替标准的历次版本发布情况为：-ZBY32020-1989;
—QB/T3521-1999。
1范围
500kV变压器匝间绝缘纸
QB/T4250-2011
本标准规定了500kV变压器匝间绝缘纸的产品分类、技术要求、试验方法、检验规则和包装、标志、运输、贮存。
本标准适用于制造500kV变压器的绝缘用纸。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定GB/T451.1纸和纸板尺寸及偏斜度的测定GB/T451.3纸和纸板厚度的测定
GB/T455纸和纸板撕裂度的测定
GB/T458一2008纸和纸板透气度的测定GB/T462纸、纸板和纸浆分析试样水分的测定2造纸原料、纸浆、纸和纸板灰分的测定GB/T742
GB/T1545一2008纸、纸板和纸浆水抽提液酸度或碱度的测定GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T3333电缆纸工频击穿电压试验方法GB/T3334
电缆纸介质损耗角正切（tg）试验方法（电桥法）GB/T7977纸、纸板和纸浆水抽提液电导率的测定纸张的包装和标志
GB/T10342
9纸、纸板和纸浆试样处理和试验的标准大气条件GB/T10739
GB/T12914纸和纸板抗张强度的测定3产品分类
3.1500kV变压器匝间绝缘纸按厚度分为75um、125um或按订货合同的规定。产品代号为BZz。3.2500kV变压器匝间绝缘纸为卷筒纸。4技术要求
4.1500kV变压器匝间绝缘纸的技术要求应符合表1或订货合同的规定。4.2纸的纤维组织应均匀，纸面应平整。4.3纸的切边应整齐、洁净，卷筒简端面不应有裂口，弓形不超过10mm，锯齿形不超过5mm。4.4纸面不应有折子、皱纹、孔洞、斑点，以及杂质等肉眼可见的外观纸病。4.5卷简宽度625mm土3mm，卷筒直径680mm～730mm或按订货合同的规定。卷筒两边应松紧一致，每卷断头应不多于3个，断头处应有明显标记。1
QB/T4250-2011

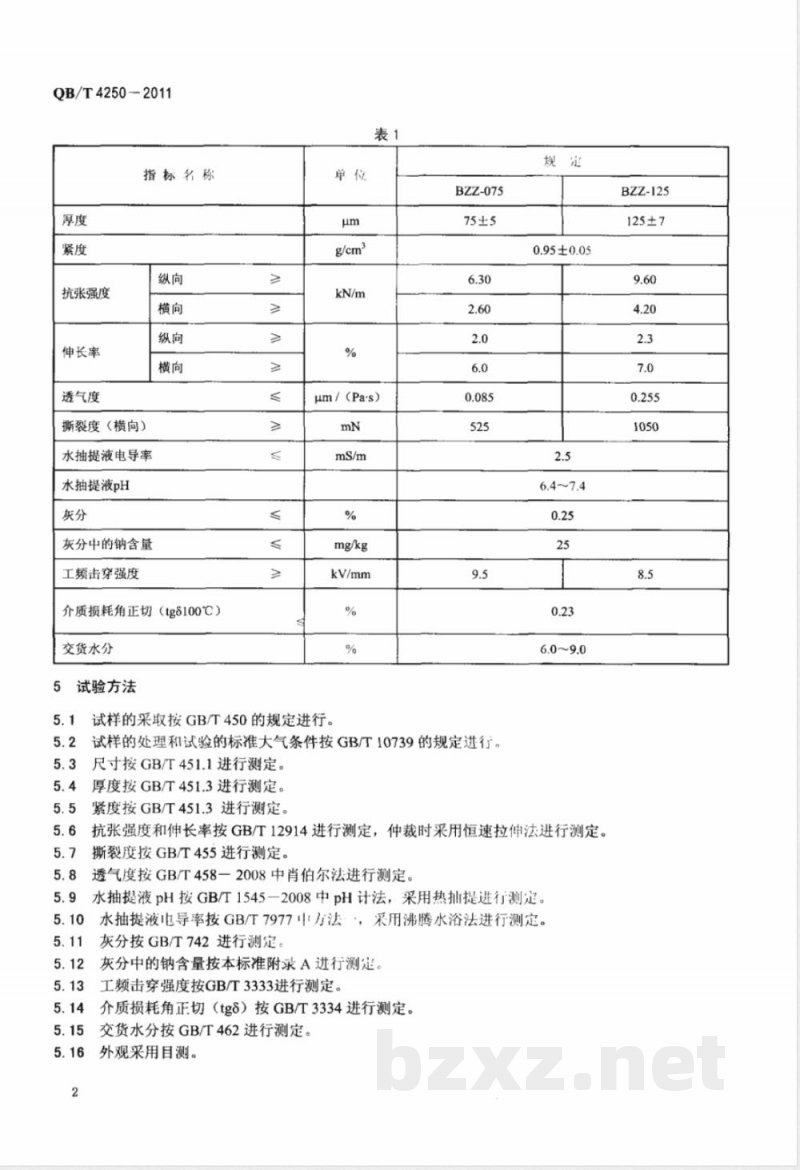

指标名称
抗张强度
伸长率
透气度
撕裂度（横向）
水抽提液电导率免费标准下载网bzxz
水抽提液pH
灰分中的钠含量
工频击穿强度
介质损耗角正切（tg8100℃）
交货水分
试验方法
μm/(Pa's)
试样的采取按GB/T450的规定进行。BZZ-075
试样的处理和试验的标准大气条件按GB/T10739的规定进行。尺寸按GB/T451.1进行测定。
厚度按GB/T451.3进行测定。
紧度按GB/T451.3进行测定。
0.95±0.05
抗张强度和伸长率按GB/T12914进行测定，仲裁时采用恒速拉伸法进行测定。撕裂度按GB/T455进行测定。
透气度按GB/T458一2008中肖伯尔法进行测定。水抽提液pH按GB/T1545-2008中pH计法，采用热抑提进行测定。水抽提液电导率按GB/T7977！方法·，采用沸腾水浴法进行测定。灰分按GB/T742进行测定。
灰分中的钠含量按本标准附录A进行测定。工频击穿强度按GB/T3333进行测定。介质损耗角正切（tg8）按GB/T3334进行测定。交货水分按GB/T462进行测定。
外观采用目测。
BZZ-125
125±7
6检验规则
QB/T4250-2011
6.1生产厂应保证所生产的500kV变压器匝间绝缘纸符合本标准或合同要求，每筒纸应贴一份检验合格证。
6.2以次交货数量为一批，但应不多于50t。6.3交收检验的抽样方案按GB/T2828.1进行，样本单位为筒。接收质量限（AQL)：抗张强度、工频出穿强度、水抽提液电导率、介质损耗角正切（g）、灰分AQL4.0；厚度、撕裂度、紧度、伸长率、透气度、灰分中的钠含量、水抽提液pH、水分AQL二6.5。抽样方案采用正常检验次抽样方案，检验水平为特殊检验水平S-3。具体抽样方案见表2。表2
抽样方案
批量/筒
51~150
151~500
样本量
5（10)
正常检验二次抽样方案
特殊检验水平S-3
6.4可接收性的确定：第一次检验的样品数量应等于该方案给出的第一样本量。如果第一样本中发现的不合格品数小于或等于第一接收数，应认为该批是可接收的；如果第一样本中发现的不合格品数大于或等于第-拒收数，应认为是不可接收的。如果第一样本中发现的不合格品数介于第一接收数与第一拒收数之间，应检验由方案给出样本量的第二样本并累计在第--样本和第二样本中发现的不合格品数。如果不合格品累计数小于或等于第二接收数，则判定该批是可接收的；如果不合格品累计数大于或等于第二拒收数，则判定该批是不可接收的。6.5需方有权按本标准或合同规定检验500kV变压器匝间绝缘纸的质量，如有异议，可在到货后三个月内（或按合同规定）通知生产厂，共同抽样进行复验。如果复验仍不合格，则判为批不合格，由供方负责处理：如果复验合格，则判为批合格，由需方负责处理，7标志、包装、运输、贮存
7.1卷筒的标志按GB/T10342或订货合同规定进行。7.2卷筒的包装按如下规定进行：卷筒的包装内层应用一层塑料薄膜进行满包，两头打上堵塞。卷筒再铺上一层瓦楞纸板，外包五层定量不小于80g/m2的包装纸，最外两层包装纸应全涂水玻璃粘贴。3
QB/T4250-2011
在卷筒纸两端面上各垫一层直径接近的圆形包装纸和纸板，再把包装纸折叠平整，用封头机热压、挤平，两端使用圆盘马牙瓦楞纸板包装，再用封头机挤压、熨平，最后用编织带在卷筒两头马牙瓦楞纸板上和中间各捆一道，编织带必须拉紧以防脱落，也可采用手工进行打包。7.3对纸简应妥善保管，以防雨、雪和地面湿气的影响。7.4运输纸筒时应采用有篷而洁净的运输工具，以防产品污染。7.5在搬运、堆垛纸筒时，不应将纸筒从高处扔下。A.1原理
附录A
（规范性附录）
灰分中钠离子含量的测定方法
QB/T4250—2011
测定方法基于把纸浆灰化、酸溶、蒸干、水稀释后测定水溶物中的钠离子的活度，以确定其钠离子含量。
A.2试验仪器
A.2.1一般常用分析仪器。
A.2.2DWS-51型钠离子浓度计。
A.3药品
A.3.11:1盐酸：分析纯。
A.3.2浓盐酸：分析纯。
A.3.3标准Na*溶液（定位溶液）。A.3.4PNa4定位溶液：称取0.0117g经250℃～300℃干燥1h～2h的基准NaCI试剂，准确溶解于2L无钠水（Na*离子小于2ppb）中，即为0.0001mol/L标准Na*定位溶液（即相当于2.3ppmNa*溶液）。该溶液应储存于塑料容器中。
A.3.5PNas定位溶液：用移液管准确吸取50mLPNa4溶液放入500mL容量瓶内，用小于2ppbNa*的无钠水稀释至刻度即为PNas定位溶液。A.4测定步骤
称取风干试样5g（精确至0.0001g）两份，一份用于测定水分，另一份放于瓷中，先低温炭化，再移入高温炉中，在（575土25）℃温度下灼烧至无黑色炭素，冷却后加入1:1的盐酸2mL溶解，在电热板上加热蒸干，再加入1:1盐酸溶液2mL蒸干，最后加入2mL浓盐酸蒸干。冷却后，分次用无钠水溶解内残留存物，并转移至250mL的容量瓶中，稀释至刻度，用DWS-51型钠离子浓度计进行测定，先以PNa4或PNas溶液定位并同时作空白试验。A.5DWS-51型钠离子浓度计的操作DWS-51型钠离子浓度计的操作按仪器说明书进行。A.6计算
钠离子含量按公式（A.1）计算：钠离子含量(mg/kg)：
式中：
0 _ Nai -Na2 ×1000
(Na, - Na)×1000
Gx1000
Nat,由试样测得的PNa换算成Na*值，单位为毫克（mg)；Nat2—由空白测得的PNa换算成Na*值，单位为毫克（mg）；G—绝干试样质量，单位为克（g）。（A.1）
QB/T4250—2011
