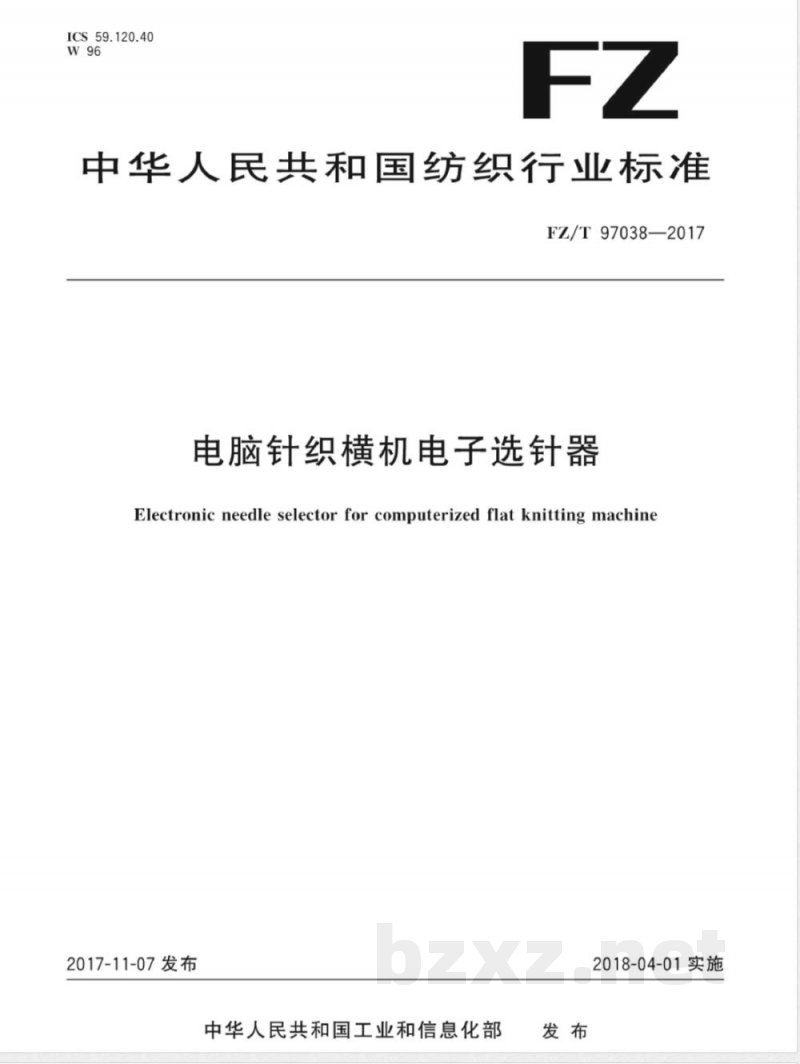

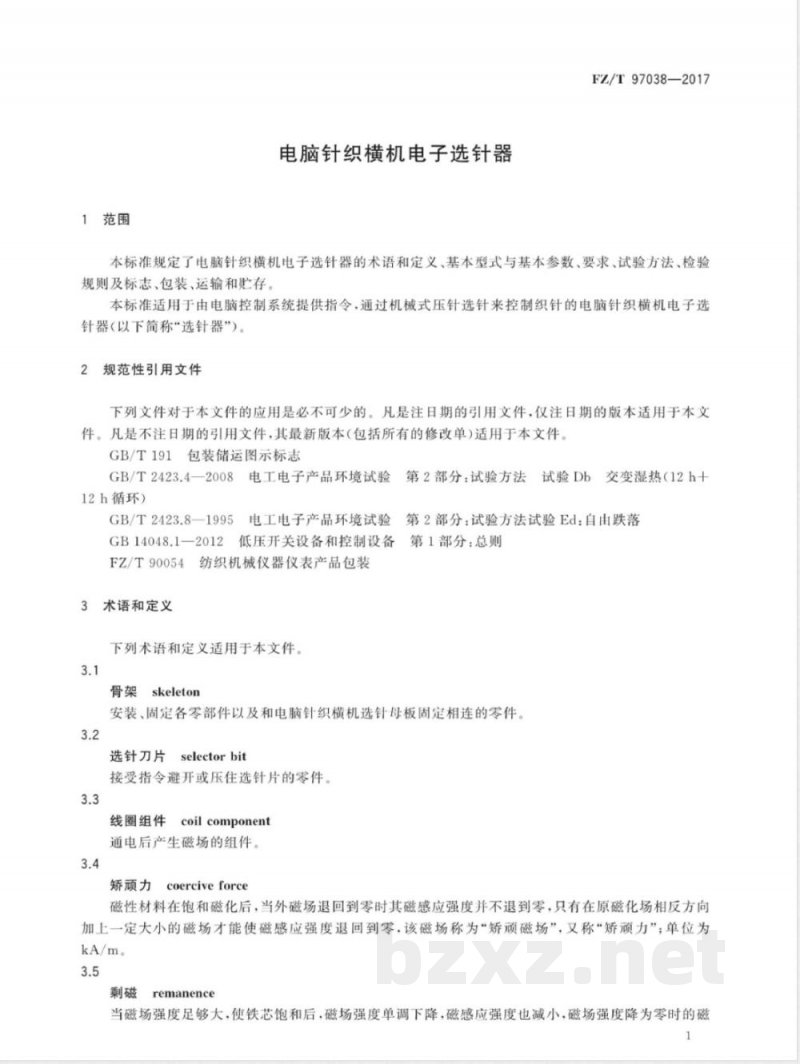

ICS 59.120.40 W96 FZ/T 97038—2017 中华人民共和国纺织行业标准 电脑针织横机电子选针器（Electronic needle selector for computerized flat knitting machine） 发布日期：2017-11-07 实施日期：2018-04-01 发布：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：绍兴市鸿泰电脑控制技术设备有限公司、东莞市金禄电子科技有限公司、浙江恒强科技股份有限公司、福建睿能科技股份有限公司、杭州萧山诺力科技有限公司、张家港桔子机械有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。 主要起草人：景凤亮、李岱、宋赛赛、龙金禄、徐斌、曾志发、张国利、徐建发、张振华、冯国军。 1 范围 本标准规定了电脑针织横机电子选针器的术语和定义、基本型式与基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于由电脑控制系统提供指令，通过机械式压针选针来控制织针的电脑针织横机电子选针器（以下简称“选针器”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 2423.4 电工电子产品环境试验 交变湿热试验 GB/T 2423.8 电工电子产品环境试验 自由跌落试验 GB 14048.1 低压开关设备和控制设备 第1部分：总则 FZ/T 90054 纺织机械仪器仪表产品包装 3 术语和定义 3.1 骨架（skeleton） 用于安装、固定各零部件，并与电脑针织横机选针母板固定连接的零件。 3.2 选针刀片（selector bit） 接受指令以避开或压住选针片的零件。 3.3 线圈组件（coil component） 通电后产生磁场的组件。 3.4 矫顽力（coercive force） 磁性材料饱和磁化后，在外磁场减为零时仍需施加相反磁场才能使磁感应强度归零，该磁场称为矫顽磁场，其强度为矫顽力，单位kA/m。 3.5 剩磁（remanence） 磁场强度降为零时材料仍保留的磁感应强度，单位T。 4 基本型式与基本参数 4.1 基本型式 骨架类型：普通型、宽型； 段数型式：3段～16段； 刀片类型：见图1。 4.2 基本参数 工作电压：12～36V； 脉冲供电脉宽：1～2ms； 工作频率：30～100Hz； 单个线圈电流值：约3A。 5 要求 5.1 外观要求 各紧固件外表面镀层应光亮，无起壳、脱落等现象。 选针器两侧面板表面应光洁平整，无划伤。 5.2 主要零部件要求 选针刀片硬度：60HRC～64HRC； 工作面粗糙度：Ra 0.8μm； 宽度尺寸偏差：-0.05mm； 高度尺寸偏差：+0.09mm； 安装孔中心到工作面最高点偏差：±0.05mm； 磁钢座应安装牢固，表面不得有粘胶或杂物； 骨架表面处理层应光滑均匀； 接插座插针不得弯曲、断裂或缺损； 电路板焊接应牢固，无虚焊、漏焊和搭焊； 磁棒矫顽力：14.5～21.5 kA/m； 磁棒剩磁强度：大于1.3T。 5.3 整体性能 各零部件安装应准确牢固，不得错装或漏装； 选针刀片动作应灵敏可靠，不得出现误动作； 各刀片高度应一致，高低偏差不大于0.10mm； 骨架与选针母板定位结构安装距离应符合设计要求。
