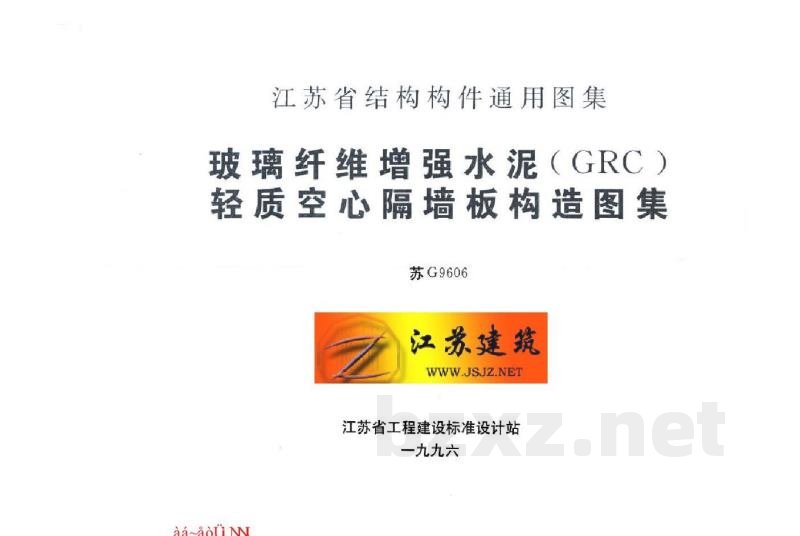

【苏G9606】 玻璃纤维增强水泥(GRC)轻质空心隔墙板构造

江苏省结构构件通用图集：玻璃纤维增强水泥（GRC）轻质空心隔墙板构造图集

批准文号：苏建科（1996）410号
统一编号：苏G9606
批准部门：江苏省建设委员会
主编单位：江苏省建筑材料研究设计院
发行单位：江苏省工程建设标准设计站
施行日期：1996年10月4日

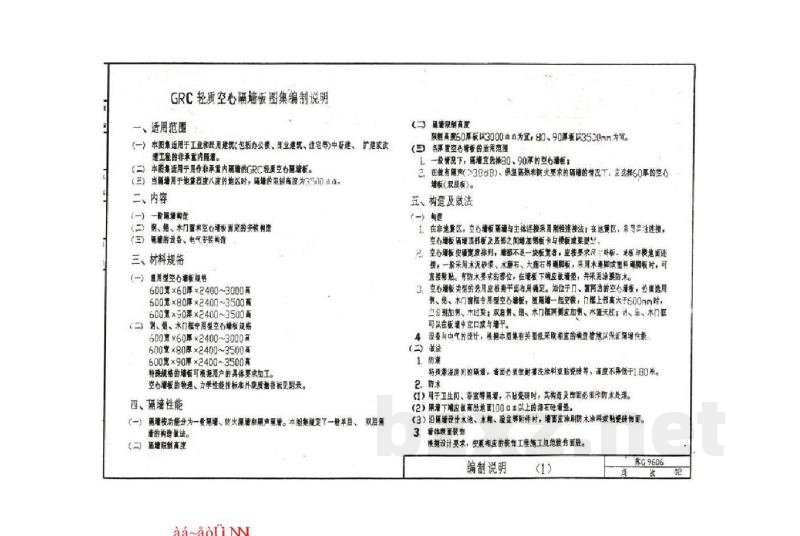

一、编制说明

（一）适用范围
1. 本图集适用于工业和民用建筑（包括办公楼、商业建筑、住宅等）中新建、扩建或改建的非承重内隔墙。
2. 本图集适用于用作非承重内用墙的GRC轻质空心隔墙板。
3. 当隔墙用于地震烈度八度的地区时，隔墙的限高为3.5m。

（二）内容
1. 一般隔墙构造
2. 钢、铝、木门窗和空心吊柜的安装构造
3. 电气安装构造

（三）材料规格
1. 温周型空心墙板规格：
- 600mm × 60mm × 2400~3000mm(高)
- 600mm × 80mm × 2400~3500mm(高)
- 600mm × 90mm × 2400~3500mm(高)
2. 钢、铝、木门框专用型空心墙板规格：
- 600mm × 60mm × 2400~3000mm(高)
- 600mm × 80mm × 2400~3500mm(高)
- 600mm × 90mm × 90mm × 2400~3500mm(高)
注：特殊规格的墙板可根据用户具体要求加工。

（四）墙体性能
1. 功能：主要功能为隔声、防火隔墙和隔声隔热。
2. 墙体限制高度：
- 60mm厚板：建议高度为3000mm。
- 80mm、90mm厚板：建议高度为3530mm。
3. 各厚度空心墙板的选用范围：
- 一般情况下，隔墙宜选择80mm、90mm厚的空心墙板。
- 在有隔声（>38dB）、保温和防火要求的墙体情况下，宜选择60mm厚的空心墙板（双层板）。

（五）构造及施工方法
1. 构造：
- 在非地震区，空心墙板与主体连接采用弹性连接法；在地震区，采用无缝连接，并在空心墙板与墙体连接处增加板卡与绷板。
- 空心墙板按墙宽度排列，若单块板宽不足，应按要求补板。墙板与地面连接时，采用水泥砂浆、水磨石、大理石等基层面层；若采用木质踢脚线，可直接贴敷。
- 有防水要求的部位，在板下端应增设垫层，并采用防水层。
- 根据平面布局确定空心墙板类型。位于门、窗、离边处的板应选用门、窗、木门窗框专用型空心墙板。
- 设备与电气设计应根据具体设计采取相应的构造措施，以保证性能。
2. 施工方法：
- 防水：特殊湿法房间的隔墙，表面必须耐擦洗涂料或贴瓷砖，高度不低于1.0m。在卫生间、洗漱室等隔墙，若不贴瓷砖，其构造及饰面必须做防水处理。隔墙下端应做高于地面100mm以上的防水处理。
- 表面装饰：根据设计要求，按相应的装修工程施工规范进行表面装饰。
- 吊挂件：当墙上需要设置吊挂物件时，可根据吊挂位置定点开孔，并使用吊挂件固定。两点间的距离不应小于300mm。

二、施工工艺要点

1. 材料
- 107胶泥：使用107胶、水、水泥配制，配比为107胶:水:水泥 = 1:4:10。粘结剂大可加入中砂调配，配比为107胶:水:砂 = 1:1:3 或 1:2:4。
2. 工具
- 钉、水平尺、铝合金尺、自钻钻头、裁管、墨斗、砂纸、铲子、托板、排版胶、砂浆、混凝土铲、搅拌机等。
3. 隔墙施工安装
- 地面完成后方可进行墙板安装。流程：墙体放线 $\rightarrow$ 立墙 $\rightarrow$ 填充缝隙 $\rightarrow$ 腻层施工。
- 有门窗口的地方，应先立门窗框，再粘结空心墙板；或先立墙板，留出门框尺寸。
- 安装时应随时挂直找平，板缝下留20~30mm缝隙，用小木楔紧固，使用107胶泥平整，板下可用细石砼填充。
4. 腻层施工
- 接缝处先刷一道107胶液，用107胶泥填嵌，然后粘一层纤维布，再抹平。
5. 吊挂安装
- 在墙上放线定点开孔，孔内清理干净，孔壁刷107胶液，用107胶肥粘木块，再用螺丝固定吊挂件或设备。
6. 电气安装
- 可在空心墙板上设置明线或暗线。横向管线可利用空心墙板孔身埋设管线，实现暗装开关、插座等。
7. 面层装饰
- 可进行抹平、喷涂，也可根据设计要求选择耐擦洗涂料、防水涂料、瓷砖或壁纸等。

三、附录

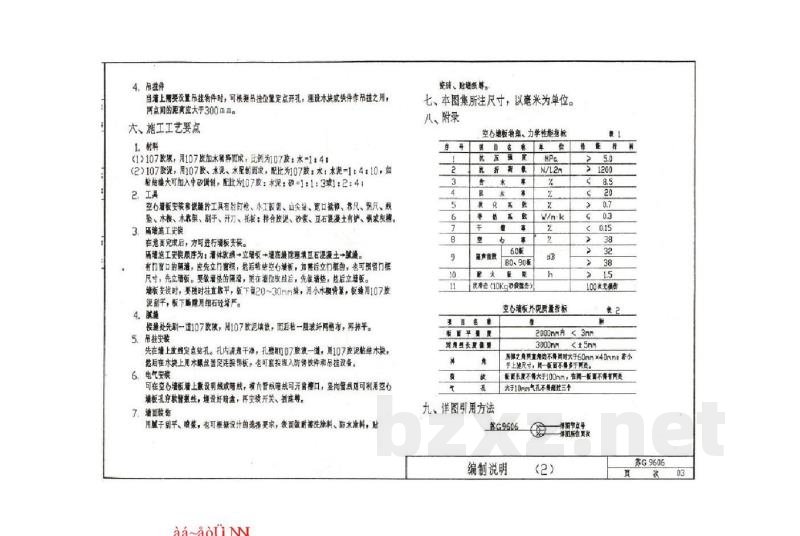

空心墙板物理、力学性能指标（部分）：
- 涉及指标包括：密度、压缩强度、导热系数、隔声量等。
- 规格尺寸要求：板面平整度、长度偏差、角部质量等需符合标准要求。
