标准简介/下载福建省建筑标准设计
住宅厨房
DBJT13—19
闽 93J19
1993
住宅厨房
批准部门：福建省建设委员会 批准文号：闽建标(1993)015号
主编单位：福建省冶金工业设计院 统一编号：DBJ/T13-19
实行日期：1994年2月1日 图集号：闽93J19

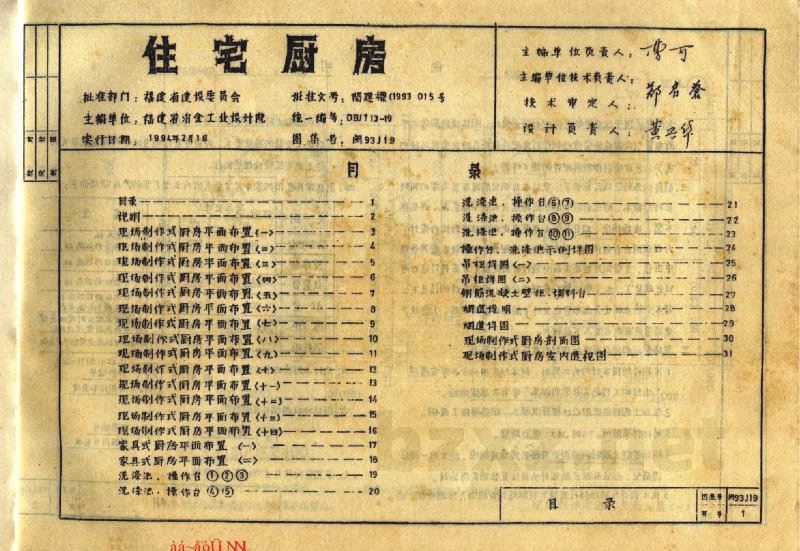

目 录
|
|
目 录

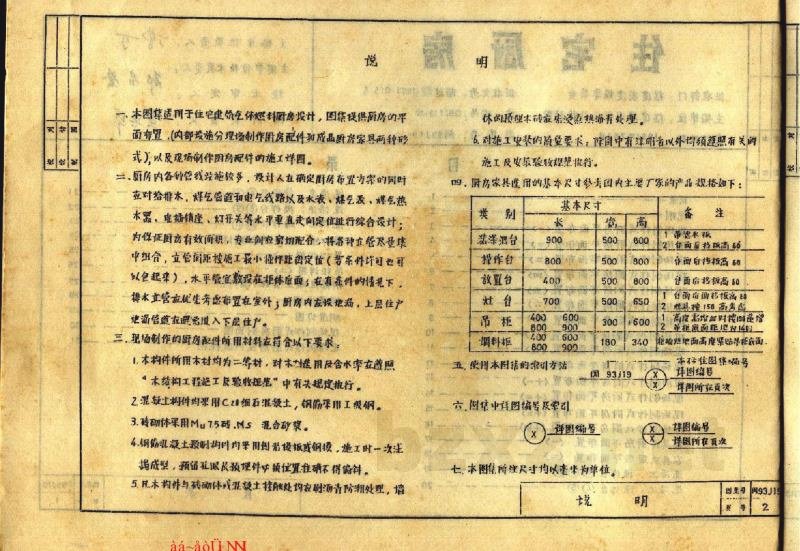

说 明
一.本图集适用于住宅的厨房灶间房设计,供建设单位提供厨房平面布置(内部设施分规格制作配置件和成品家具及附件的方式)以及现场制作厨房配件的施工详图。
二.厨房内各种管线比较多,设计人在确定厨房布置方案的同时应对给排水、煤气管道和电气线路以及水表、燃气表、燃气热水器、电磁插座、灯开关等水平垂直走向进行综合设计。为保证厨房有效面积,专业间应密切配合,将各种立管尽量集中组合,直管间距按最小工作距的设定(某些件之间可以包容起来),水平位置宜设在非操作面;在有条件的情况下,排水立管优先考虑布置在室外;厨房内设置地漏,上层住户地面管道井应设进入下层住户。
三.现场制作的厨房配件所用材料应符合以下要求:
- 木构件所用木材均为二等材,对木材质量及含水率应照“木结构工程施工及验收规范”中有关规定执行。
- 混凝土料件均采用C20细石混凝土,钢筋采用Ⅰ级钢。
- 砖砌体采用M1.5砂浆、M4混合砂浆。
- 钢筋混凝土预制构件内预埋铁件应做除锈处理,施工时一次浇成型,预留孔洞及预埋件位置应准确不得漏计。
四.厨房家具通用的基本尺寸参考国内主要厂家的产品规格如下:
| 类别 | 基本尺寸 | 备注 | ||
|---|---|---|---|---|
| 长 | 宽 | 高 | ||
| 洗涤池台 | 900 | 500 | 800 | |
| 操作台 | 800 | 500 | 800 | |
| 放置台 | 400 | 500 | 800 | |
| 灶台 | 700 | 500 | 650 | |
| 吊柜 | 400 800 700 600 |
600 900 1200 |
300 | 1600 |
| 调料柜 | 600 900 |
180 | 340 | |
(图 93J19)
详图编号 (X) 详图所在页
五.使用本图集的引用方法
(图 93J19)
(X) 详图编号 (X) 详图所在页
说明
(图号) 93J19-2
