【国家标准(GB)】 机械产品环境条件 高海拔

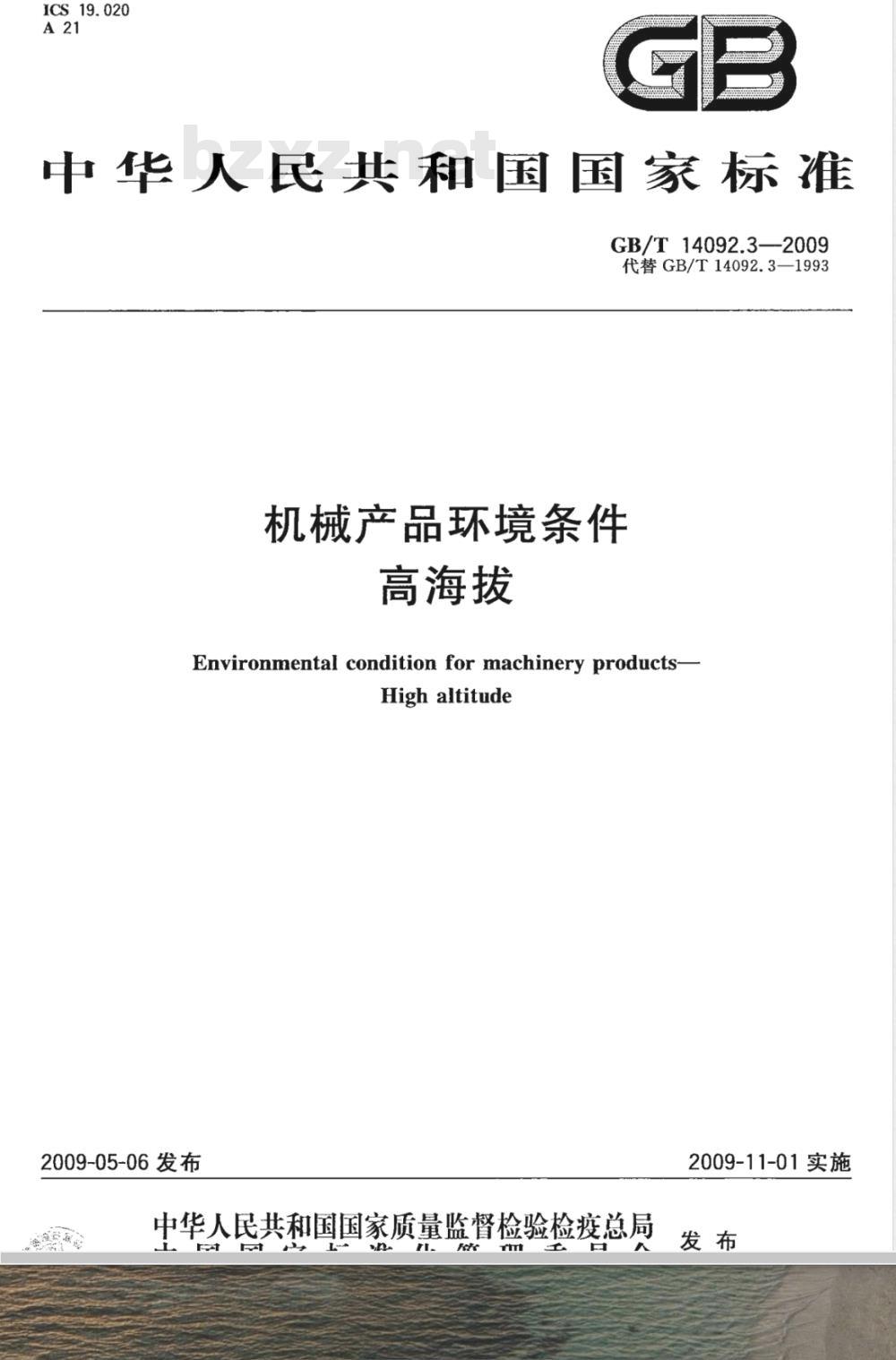

ICS19.020
中华人民共和国国家标准
GB/T 14092.3—-2009
代替GB/T14092.3—1993
机械产品环境条件
高海拨
Environmental condition for machinery products-High altitude
2009-05-06发布
中华人民共和国国家质量监督检验检疫总局2009-11-01实施
GB/T14092.3—2009
2规范性引用文件
3使用环境条件
附录A（资料性附录）
环境条件的应用举例

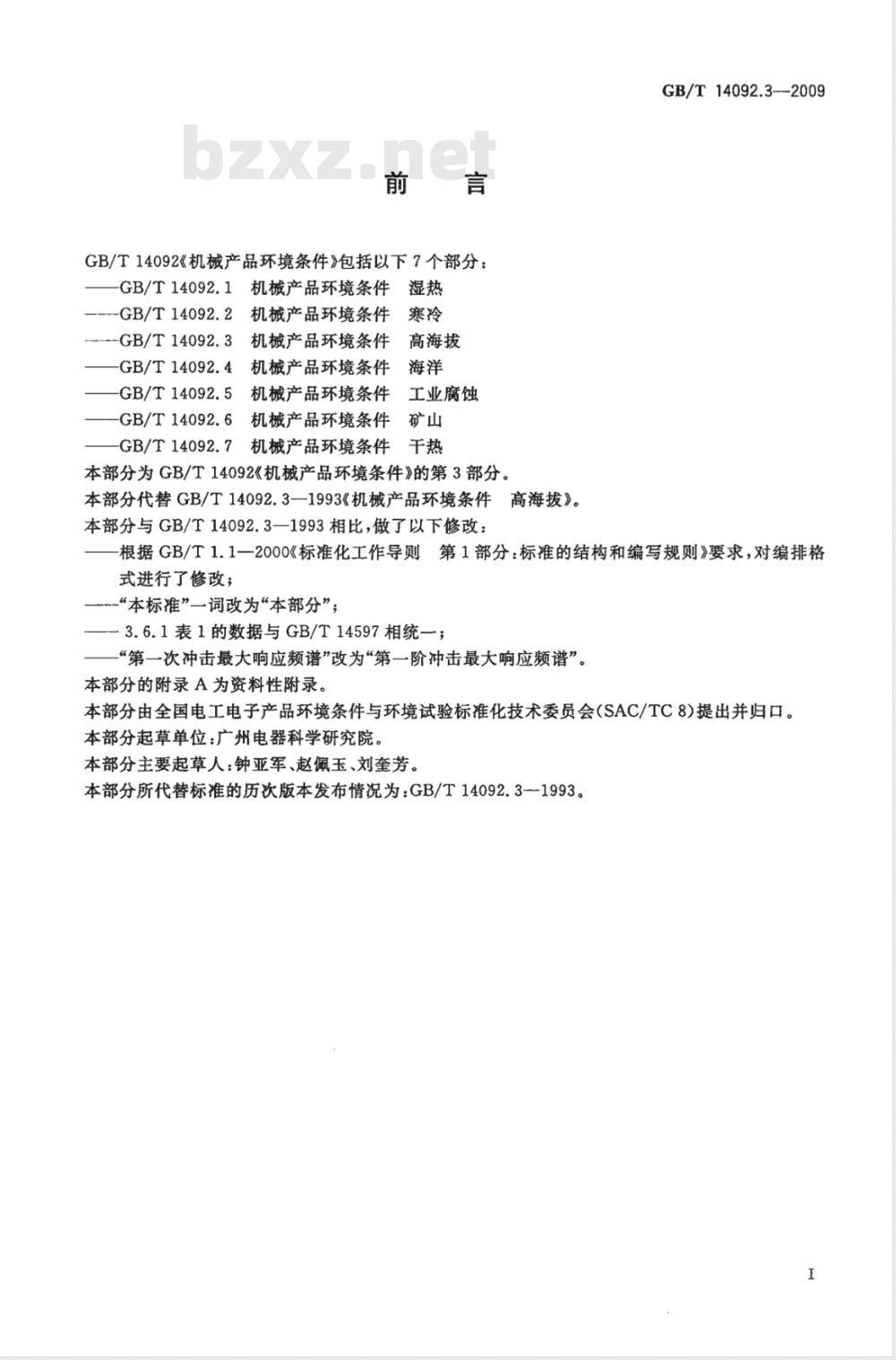

GB/T14092《机械产品环境条件》包括以下7个部分：GB/T14092.1机械产品环境条件湿热-GB/T14092.2机械产品环境条件寒冷-GB/T14092.3机械产品环境条件高海拔GB/T14092.4机械产品环境条件海洋GB/T14092.5机械产品环境条件工业腐蚀GB/T14092.6机械产品环境条件矿山GB/T14092.7机械产品环境条件干热本部分为GB/T14092《机械产品环境条件》的第3部分。本部分代替GB/T14092.3—1993《机械产品环境条件高海拔》。本部分与GB/T14092.3—1993相比，做了以下修改：GB/T14092.3-2009
根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》要求，对编排格式进行了修改；
本标准”一词改为“本部分”；一3.6.1表1的数据与GB/T14597相统一；“第一次冲击最大响应频谱”改为“第一阶冲击最大响应频谱”。本部分的附录A为资料性附录。
本部分由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8)提出并归口。本部分起草单位：广州电器科学研究院。本部分主要起草人：钟亚军、赵佩玉、刘奎芳。本部分所代替标准的历次版本发布情况为：GB/T14092.3一1993。I

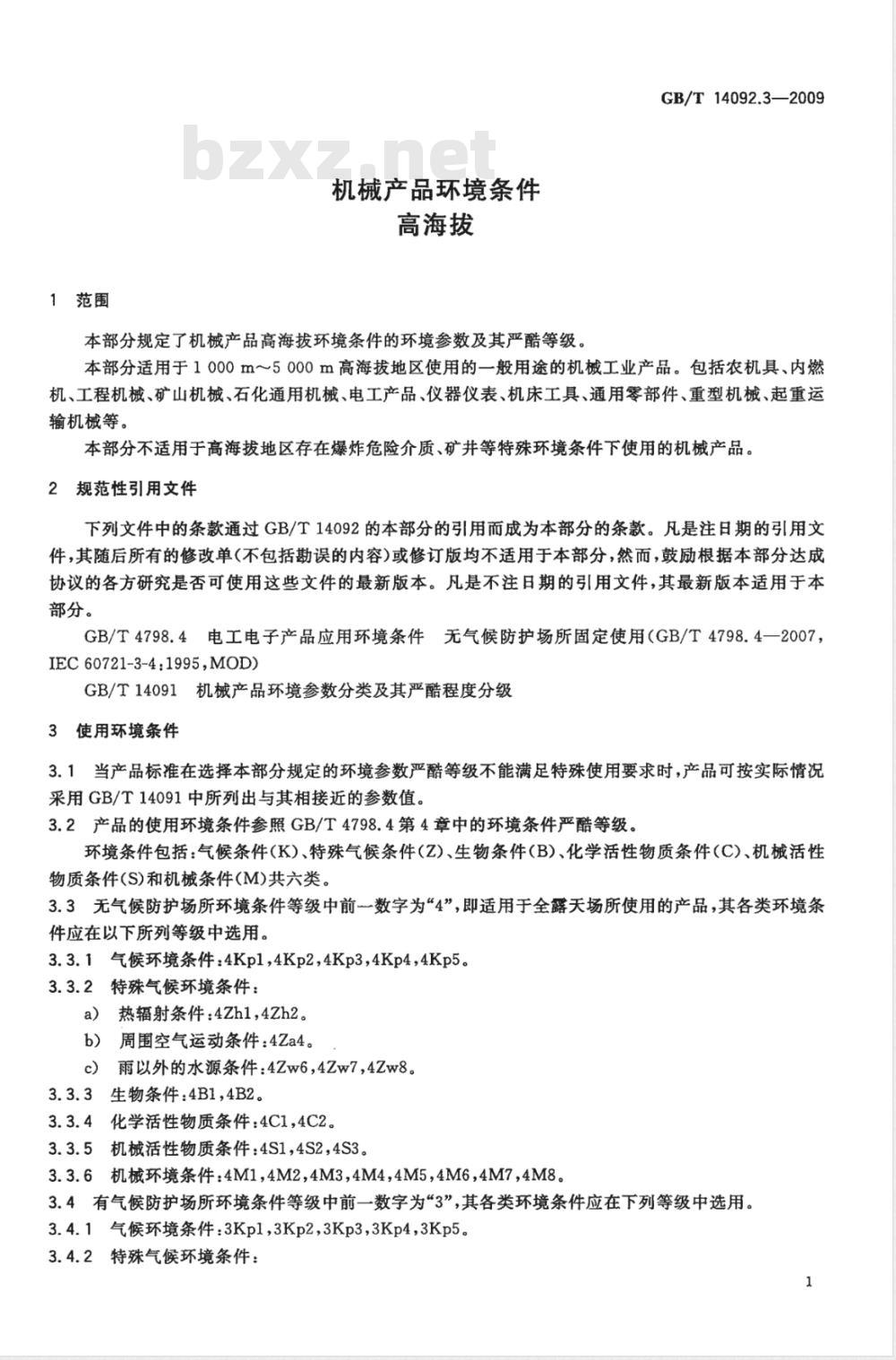

1范围
机械产品环境条件
高海拨
本部分规定了机械产品高海拨环境条件的环境参数及其严酷等级。GB/T14092.3—2009
本部分适用于1000m～5000m高海拔地区使用的一般用途的机械工业产品。包括农机具、内燃机、工程机械、矿山机械、石化通用机械、电工产品、仪器仪表、机床工具、通用零部件、重型机械、起重运输机械等。
本部分不适用于高海拔地区存在爆炸危险介质、矿井等特殊环境条件下使用的机械产品。2规范性引用文件
下列文件中的条款通过GB/14092的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4798.4电工电子产品应用环境条件无气候防护场所固定使用（GB/T4798.4一2007，IEC60721-3-4：1995,MOD
GB/T14091机械产品环境参数分类及其严酷程度分级3使用环境条件
3.1当产品标准在选择本部分规定的环境参数严酷等级不能满足特殊使用要求时，产品可按实际情况采用GB/T14091中所列出与其相接近的参数值。3.2产品的使用环境条件参照GB/T4798.4第4章中的环境条件严酷等级。环境条件包括：气候条件（K）、特殊气候条件（Z）、生物条件（B）、化学活性物质条件（C)、机械活性物质条件（S)和机械条件（M)共六类。3.3无气候防护场所环境条件等级中前一数字为“4”，即适用于全露天场所使用的产品，其各类环境条件应在以下所列等级中选用。
3.3.1气候环境条件：4Kpl，4Kp2，4Kp34Kp4，4Kp5。3.3.2特殊气候环境条件：
a）热辐射条件：4Zhl，4Zh2。
b）周围空气运动条件：4Za4。
雨以外的水源条件：4Zw6，4Zw7，4Zw8。）
3.3.3生物条件：4B1，4B2.
3.3.4化学活性物质条件：4C1，4C2。3.3.5机械活性物质条件：4S1，4S2，4S3。3.3.6机械环境条件：4M1，4M2，4M3，4M4，4M5，4M6，4M7，4M8。3.4有气候防护场所环境条件等级中前一数字为“3”，其各类环境条件应在下列等级中选用。3.4.1气候环境条件：3Kpl，3Kp2，3Kp3,3Kp4，3Kp5。3.4.2特殊气候环境条件：
GB/T14092.3—2009
热辐射条件：3Zh1，3Zh2，3Zh3。a)
周围空气运动：3Za4，3Za5。
除雨以外的其他水源：3Zw7，3Zw8，3Zw9，3Zw10。c
3.4.3生物条件：3B1,3B2，3B3。3.4.4化学活性物质条件：3C1,3C2。3.4.5机械活性物质条件：3S1，3S2，3S3。3.4.6机械环境条件：3M13M2，3M3，3M43M5，3M6，3M7,3M8。3.5对于某一环境条件下使用的产品，应在某产品技术条件中规定各类环境条件等级。例如：4Kp2/4Zh2/4Za4/4Zw7/4B1/4C1/4S1/4M3。有些产品如不适合在某些特殊条件下使用时，则可不列该环境条件。
3.6各类环境条件参数值。

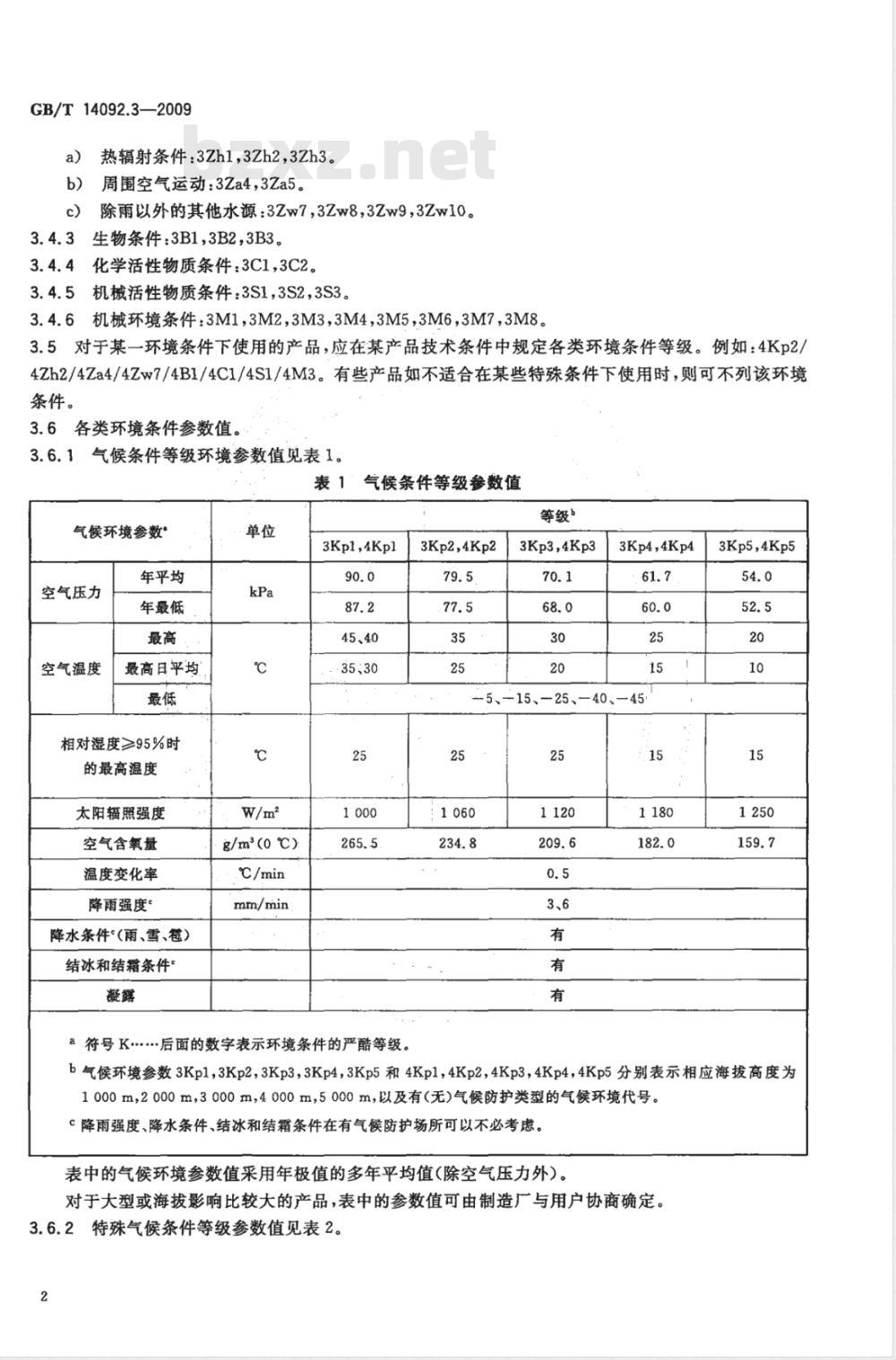

3.6.1气候条件等级环境参数值见表1。表1＇气候条件等级参数值
气候环境参数”
空气压力
空气温度
年平均bZxz.net
年最低
最高日平均
相对湿度≥95%时
的最高温度
太阳辐照强度
空气含氧量
温度变化率
降雨强度?
降水条件（雨、雪、苞）
结冰和结霜条件
g/m(0℃)
℃/min
mm/min
3Kpl,4Kpl
45、40
35、30
a符号K…后面的数字表示环境条件的严酷等级。3Kp2,4Kp2
3Kp3，4Kp3
3Kp4，4Kp4
5、—15、—25、—40、45
3Kp5，4Kp5
b气候环境参数3Kpl，3Kp2，3Kp3，3Kp4，3Kp5和4Kpl，4Kp2，4Kp3，4Kp4，4Kp5分别表示相应海拔高度为1000m，2000m，3000m，4000m，5000m，以及有（无）气候防护类型的气候环境代号。C降雨强度、降水条件、结冰和结霜条件在有气候防护场所可以不必考虑。表中的气候环境参数值采用年极值的多年平均值（除空气压力外）。对于大型或海拔影响比较大的产品，表中的参数值可由制造厂与用户协商确定。3.6.2特殊气候条件等级参数值见表2。2
环境参数
热辐射
周围空气运动
除雨以外的其他水源
可以忽略
表2特殊环境条件等级参数值
有气候防护场所
有热辐射条件，
例如室内加热
系统附近
滴水条件
生物条件等级见表3。
环境参数
淋水条件
有热辐射条件，
例如室内加热
系统或锅炉附近
溅水条件
喷水条件
表3生物条件等级
有气候防护场所
霍菌、真菌等
啮齿动物和其他
危害产品的动
物，白蚁除外
霉菌、真菌等
啮齿动物和其他
危害产品的动
物，包括白蚁
化学活性物质条件各等级的环境参数值见表4。GB/T14092.3—2009
无气候防护场所
可以忽略
可以忽略
有热辐射条件，
例如由于生产
条件造成
溅水条件
无气候防护场所
霉菌、真菌等
啮齿动物和其他
危害产品的动
物，白蚁除外
表4化学活性物质条件的等级参数值等级*
环境参数
盐雾条件
二氧化硫
硫化氢
氟化氢
氧化氮”
3C1、4C1
最大值
平均值
3C2、4C2
喷水条件
霉菌、真菌等
啮齿动物和其他
危害产品的动
物，包括白蚁
最大值
a在环境空气中的化学气体浓度值符合本表中的数值即属于该等级，如有一种以上化学气体则按最大浓度值考虑其等级，最大值是在每天超过30min期间的极限值。b盐雾条件宜在盐湖附近地区考虑。C包括氮的各类氧化物，折算为二氧化氮。3
GB/T14092.3—2009
机械活性物质条件等级见表5。
表5机械活性物质条件等级参数值环境参数
尘(漂浮)
尘(沉降)
mg/(m2· d)
有气候防护场所
机械环境条件等级参数值见图1及表6。3.6.6
注：频谱类型L：持续时间22ms；频谱类型I：持续时间11ms
频谱类型Ⅱ：持续时间6ms。
无气候防护场所
图1典型冲击响应频谱（第一阶冲击最大响应频谱）4
频率/Hz
GB/T14092.3—2009
GB/T14092.3—2009
A.1气候条件等级
附录A
（资料性附录）
环境条件的应用举例
3Kpl，4Kpl等级应用在有（无）气候防护，海拔1000m的地区。3Kp2，4Kp2等级应用在有（无）气候防护，海拔2000m的地区。3Kp3，4Kp3等级应用在有（无）气候防护，海拔3000m的地区。3Kp4，4Kp4等级应用在有（无）气候防护，海拨4000m的地区。3Kp5，4Kp5等级应用在有（无）气候防护，海拔5000m的地区。在上述气候条件中，产品在使用场所受到的热辐射，周围空气运动和除雨以外的其他水源的特殊条件按表2中的规定选择。
A.2生物条件等级
3B1可不考虑生物危害。
3B2和4B1存在霉菌、真菌生长及啮齿类动物危害（不包括白蚁）。3B3和4B3存在霉菌、真菌生长及啮齿类动物等危害（包括白蚁）。A.3化学活性物质等级
4C1适用于农村或有少量工业污染的城市及交通不繁忙的城市。4C2适用于有工业污染或交通繁忙的城市，A.4机械活性物质条件
3S1等级应用于有防尘设施的场所能够防止尘和沙的进入。3S2等级应用于无防尘设施和不靠近沙、尘源的场所。3S3等级应用于靠近沙、尘源的场所。4S1适用于不紧靠沙源的农村。
4S2适用于靠近沙源或尘源的场所。4S3适用于因地理位置上属于有风沙或空气中有灰尘的地区。A.5机械条件
3M1,3M2，4M1，4M2等级应用于能防止明显的振动和冲击的场所。3M3，4M3等级应用于能防止明显的振动，但可以受到爆破、打桩引起的冲击场所。3M4，4M4等级应用于机器或行驶的车辆引起的振动场所，或者由于爆破、打桩等引起的冲击场所。
3M5，3M6，4M5，4M6等级应用于由于机器或行驶车辆引起的振动或附近的机器、传送带等引起的大能量的冲击场所。
3M7,3M8，4M7，4M8等级应用于产品直接安装在机器上，由机器本身引起的大能量的振动和冲击的场所。
S应用举例
GB/T14092.3-2009
使用场所：青海格尔木某重型机床厂或拖拉机厂，海拔2260m位于工业生产小城镇的交叉路口。户外气候属于寒温Ⅱ。
使用场地的总代号为4Kp2/4Za4/4Zw7/4B2/4S2/4M4。
