标准简介/下载辽宁省建筑标准设计
电气装置标准图集
住宅电气照明安装图
统一编号 DBJT05-98
图集号 辽91D401
中国建筑东北设计研究院编制
1991

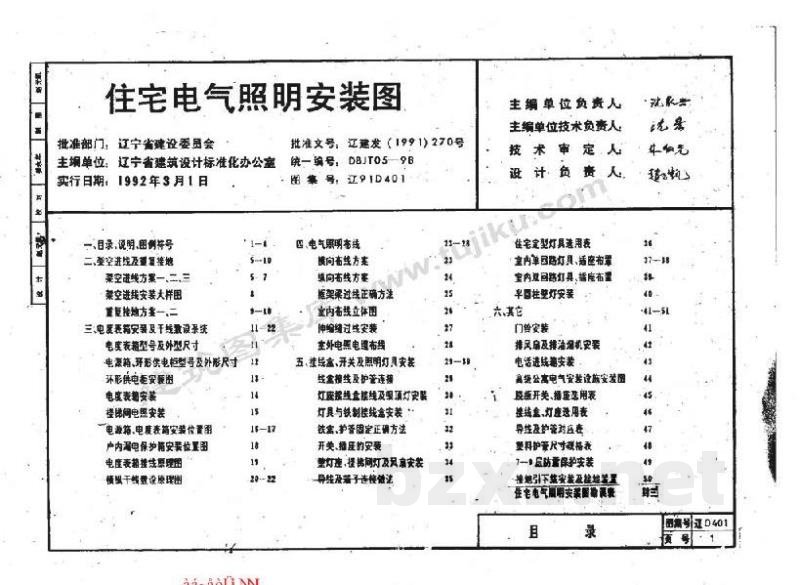

住宅电气照明安装图
| 批准部门：辽宁省建设委员会 | 主编单位负责人：沈永世 |
| 批准文号：辽建发（1991）270号 | 主编单位技术负责人：张秀 |
| 主编单位：辽宁省建筑设计标准化办公室 | 统一编号：DBJ105-98 |
| 实行日期：1992年3月1日 | 技术审定人：朱和元 |
| 图集号：辽91D401 | 设计负责人：程立刚 |
目录
| 一、目录，说明，图例符号 | 1-4 | 四、电气照明布线 | 23-29 | 住宅荧光灯具选用表 | 36 |
| 二、架空进线及重复接地 | 5-10 | 横向布线方案 | 33 | 室内单回路灯具，插座布置 | 37-38 |
| 架空进线方案一、二、三 | 5-7 | 纵向布线方案 | 34 | 室内双回路灯具，插座布置 | 39 |
| 架空进线安装大样图 | 8 | 柜架梁过线正确方法 | 35 | 半明柱壁灯安装 | 40 |
| 重复接地方案一、二 | 9-10 | 室内布线立体图 | 26 | 六、其它 | 41-51 |
| 三、电表箱安装及干线敷设系统 | 11-22 | 伸缩墙过线安装 | 27 | 门铃安装 | 41 |
| 电表表箱型号及外型尺寸 | 11 | 室外电缆埋地布线 | 28 | 排风扇及排烟道风机安装 | 42 |
| 电源箱、环形供电电型号及外形尺寸 | 12 | 五、接线盒，开关及照明灯具安装 | 29-30 | 电话进线器安装 | 43 |
| 环形供电电箱套图 | 13 | 接线盒接线及护套连接 | 29 | 高层公寓电气安装设备安装图 | 44 |
| 电表表箱安装 | 14 | 灯座接线盒接线及吸顶灯安装 | 30 | 路灯开关、插座选用表 | 45 |
| 楼梯间电照安装 | 15 | 灯具与铁制接线盒安装** | 31 | 接线盒、灯座选用表 | 46 |
| 电源箱，电表表箱安装位置图 | 16-17 | 铁盒、护套固定正确方法 | 32 | 导线及护管对应表 | 47 |
| 户内漏电保护器安装位置图 | 18 | 开关、插座的安装 | 33 | 塑料护管尺寸规格表 | 48 |
| 电表表箱接线原理图 | 19 | 壁灯盒、楼梯间灯具及风扇安装 | 34 | 7-8层防置保护安装 | 49 |
| 楼层干线敷设原理图 | 20-22 | 导线及端子连接方法 | 35 | 接地引下线安装及基础装置 | 50 |
| 住宅电气照明安装图图集表 | 封三 | ||||
| 图集号：辽D401 | |||
| 目 录 | 页 号： | 1 | |

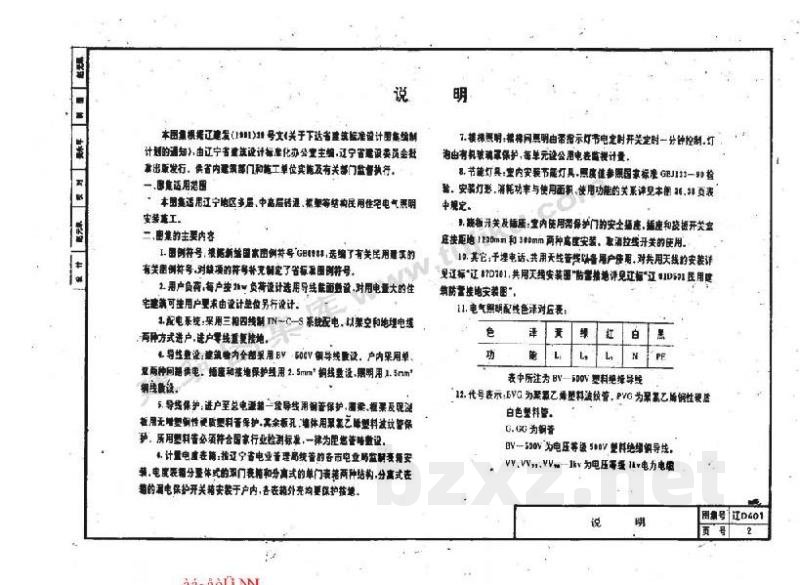

说 明
本图集根据辽建发[1994]38号文《关于下达省建筑标准设计图集编制计划的通知》，由辽宁省建筑设计标准化办公室主编，辽宁省建设委员会批准出版发行。凡省内建筑部门和施工单位及安装及有关部门监督执行。
一、图集适用范围
本图集适用辽宁地区多层、中、高层民房，低层等结构民用住宅电气照明安装施工。
二、图集中的主要内容

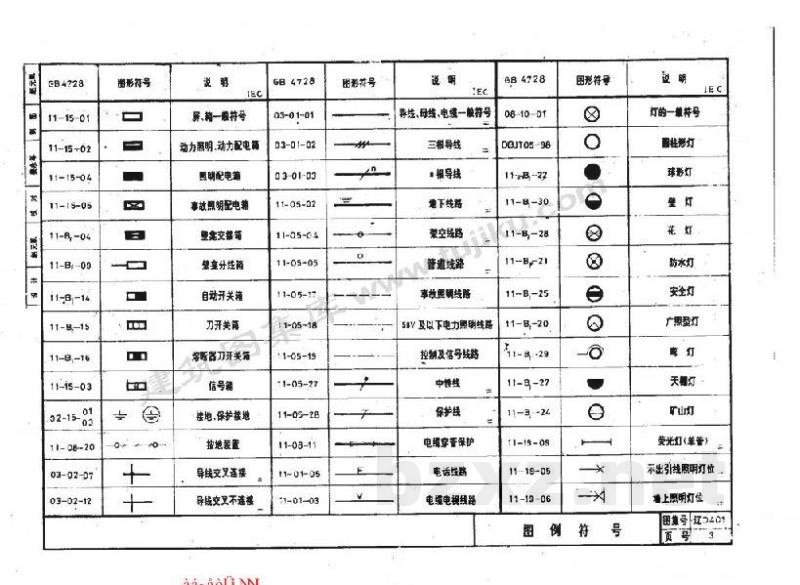

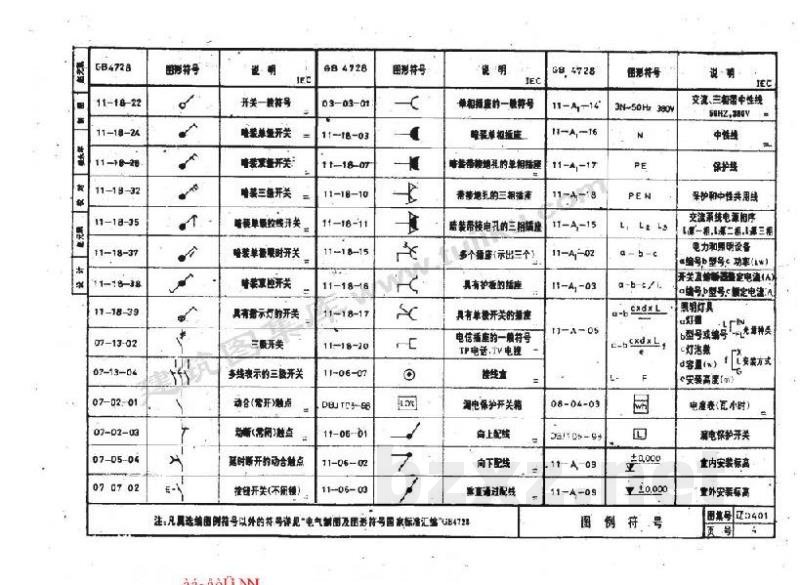

- 图例符号：根据新颁国家图例符号 GB6883，选编了有关民用建筑的有关图例符号。对缺项的符号补充制定了省标准图例符号。
- 用户负荷：每户按 2kW 负荷设计选用导线截面敷设，对用电量大的住宅建筑可按用户要求由设计单位另行设计。
- 配电系统：采用三相四线制 TN-C-S 系统配电。以架空和地埋电缆两种方式进户，进户零线重复接地。
- 导线敷设：建筑物内全部采用 BV-500V 铜导线敷设。户内采用单、双两种回路供电，插座和接地保护线用 2.5mm² 铜线敷设；照明用 1.5mm² 铜线敷设。
- 导线保护：进户至总电源箱一段导线用钢管保护，管架、框架及混凝采用无地钢性硬塑料套管保护。其余楼层墙体用聚氯乙烯塑料波纹管护套。所用塑料必须符合国家标准检测标准，一律为阻燃型等规格。
- 计量电度表箱：按辽宁省电力管理总局批准的各市电业局监制电表安装。电度表箱分壁挂式的单门表和封闭高式的单门表两种结构。分离式表箱的盒保护开关箱安装于户外，各表的封壳均要保护接地。
- 楼梯照明：根据图例明由常指示灯光节光电时开光定时一分钟控制、灯泡白有机械罩保护。每单元设公用电表监视计量。
- 节能灯具：室内安装节能灯具，照度值参照国家标准 GB133-93 检验。安装灯形、消耗功率与使用面积、使用功能的关系详见本图 K6.38 页表中规定。
- 脱扳开关及插座：室内使用带保护门的安全插座，插座和脱扳开关盒应按标准 120mm 和 300mm 两种高度安装。取消拉线开关的使用。
- 其它：干线电话、共用天线等线路设备用户移用，对共用天线的安装详见辽标“辽 J7D781, 共用天线安装图”防雷接地详见辽标“JH10501 民用建筑防雷接地安装图”。
11. 电气照明配色表对应关系：
| 色 | 黄 | 绿 | 红 | 白 | 黑 | |
|---|---|---|---|---|---|---|
| 功 能 | L1 | L2 | L3 | N | PE | |
表中所示为 BV-500V 塑料绝缘导线
12. 代号表示：BVG 为聚氯乙烯塑料波纹管，PYO 为聚乙烯乙烯性质白色塑料管。
G.GG 为钢管
BV-500V 为电压等级 500V 塑料绝缘铜导线。
VV, VY21, VY32-1kv 为电压等级 1kV 电力电缆
| 说 明 | 图号：辽D401 页号：2 |
