【辽94S101】 给水工程安装（一）阀门井、水表井、消防水泵接合器安装图

辽宁省建筑标准设计 建筑构造图集 给水工程安装
（阀门井、水表井、消防水泵接合器安装图）

统一编号：DBJT05-84
图集号：辽94S101
批准部门：辽宁省建设厅
主编单位：沈阳铝镁设计研究院
实行日期：一九九五年三月一日
批准文号：辽建发（1995）13号

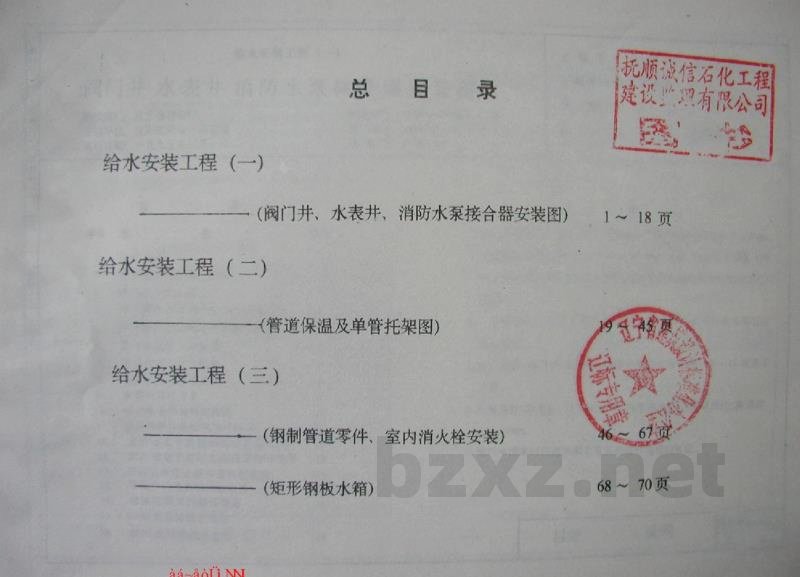

【目录】
给水安装工程（一）：阀门井、水表井、消防水泵接合器安装图
给水安装工程（二）：管道保温及单管托架图
给水安装工程（三）：钢制管道零件、室内消火栓安装（矩形钢板水箱）

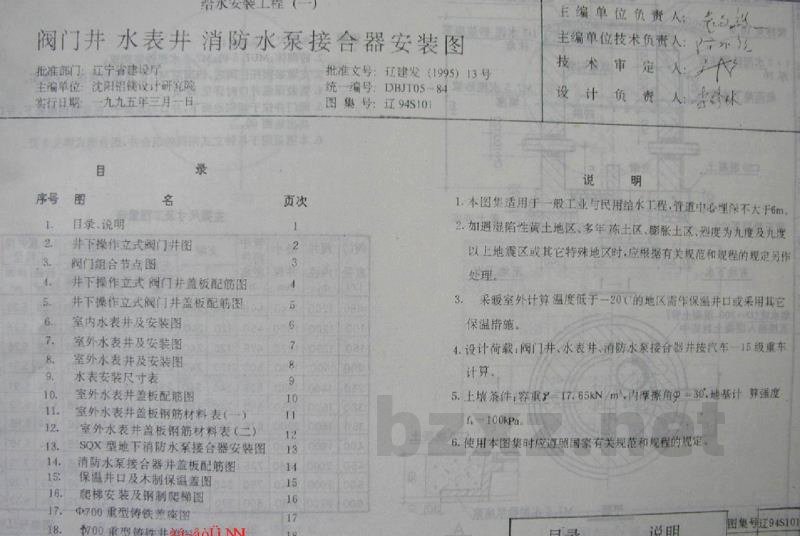

【说明】
1. 本图集适用于一般工业与民用给水工程。
2. 如遇湿陷性黄土地区、多年冻土区、膨胀土区、烈度为九度及九度以上地震区或其他特殊地区时，应根据有关规范和规程的规定另作处理。
3. 采暖室外计算温度低于-20℃的地区需作保温井口或采用其它保温措施。
4. 设计荷载：阀门井、水表井、消防水泵接合器井按汽车1-15级重车计算。
5. 土质参数：容重 $\gamma=17.65\text{kN/m}^3$，内摩擦角 $\phi=30^circ$，地基计算强度 $f=100\text{kPa}$。
6. 使用本图集时应遵照国家有关规范和规程的规定。

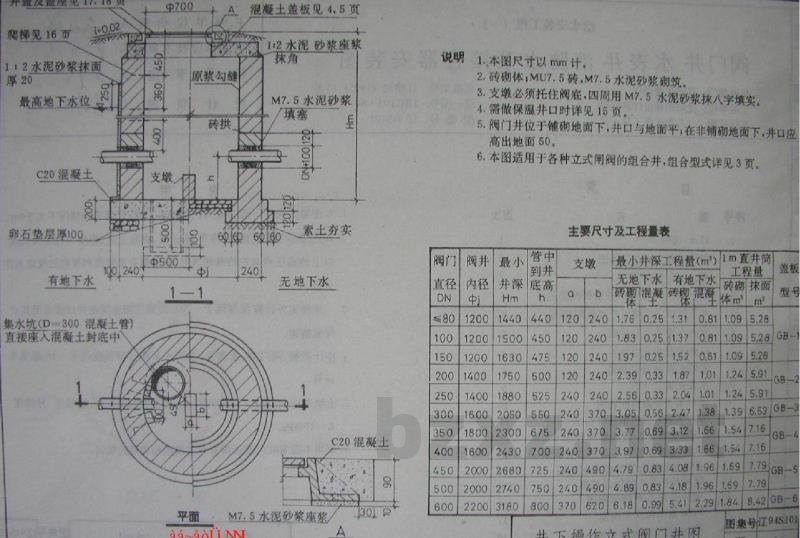

【阀门井说明】
1. 本图尺寸以mm计。
2. 砖砌体采用MU7.5砖，M7.5水泥砂浆砌筑。
3. 支墩必须托住阀底，四周用M7.5水泥砂浆抹八字填实。
4. 需做保温井口时详见第15页。
5. 阀门井位于铺砌地面下，井口与地面平；在非铺砌地面下，井口应高出地面50mm。
6. 本图适用于各种立式闸阀的组合井，组合型式详见第3页。

【主要尺寸及工程量表（阀门井示例）】
阀门直径 DN | 井内径 (mm) | 最小井深 (mm) | 支墩 D (mm)
---|---|---|---
80 | 1200 | 1440 | 120
100 | 1200 | 1500 | 120
150 | 1200 | 1630 | 120
200 | 1400 | 1750 | 120
250 | 1400 | 1880 | 240
300 | 1600 | 2050 | 240
350 | 1800 | 2300 | 240
400 | 1800 | 2430 | 240
450 | 2000 | 2680 | 240
500 | 2000 | 2740 | 240
600 | 2200 | 3180 | 370
