【苏G9607】 建筑结构常用节点

江苏省结构构件通用图集
建筑结构常用节点图集
分类号：苏G9607
批准部门：江苏省建筑委员会
发行单位：江苏省工程建设标准设计院
批准文号：苏建科（1996）606号
实行日期：1997年1月31日

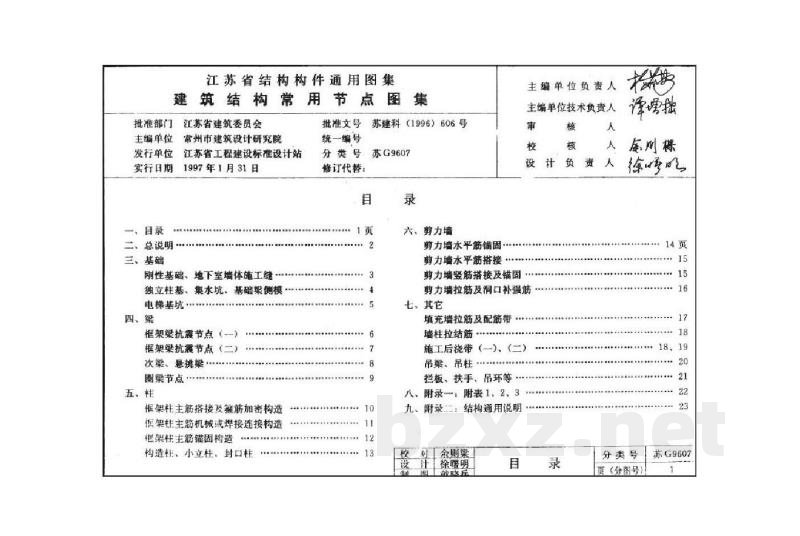

一、目录
二、总说明
三、基础（刚性基础、地下室墙体施工缝、独立柱基、集水坑、基础架侧模等）
四、梁（框架梁抗扭节点、框架梁抗震节点、次梁、悬挑梁、圈梁节点）
五、柱（框架柱主筋搭接及箍筋加密构造、框架柱主筋机械或焊接连接构造、框架柱主筋锚固构造、小立柱、封口柱）
六、剪力墙（剪力墙水平筋锚固、剪力墙水平筋搭接、剪力墙竖筋搭接及锚固、剪力墙拉筋及洞口补强筋）
七、其它（填充墙拉筋及配筋带、墙柱拉结筋、施工后浇带、吊梁、吊柱、拦板、扶手、吊环等）
八、附录一
九、附录二（结构通用说明）

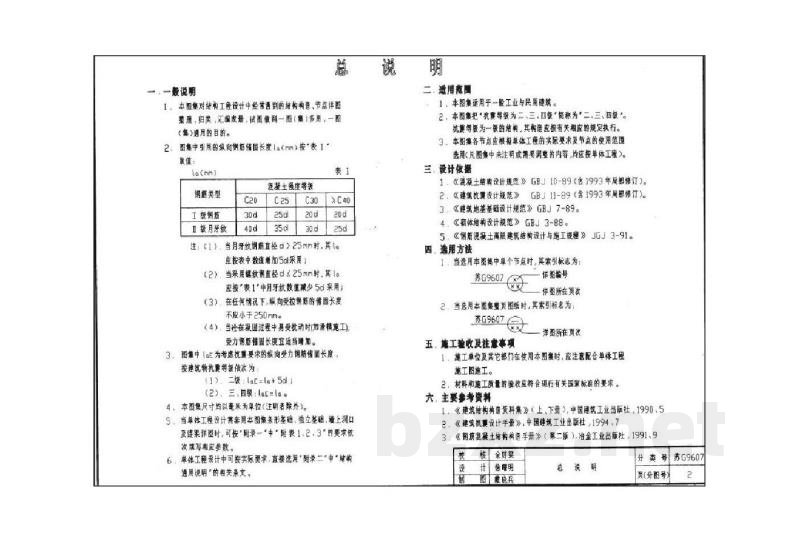

二、总说明
1. 本图集为针对结构工程设计中经常遇到的结构构件节点，进行整理、归类、汇编而成的册子，试图做到一图多用、一图多效。
2. 图集中引用的锚固长度 $l_a$ (mm) 按表1取值（$d$ 为钢筋直径）：
表1：锚固长度 $l_a$ 取值
| 钢筋类型 | C20 | C25 | C30 | C40 |
| :--- | :--- | :--- | :--- | :--- |
| I级钢 | 30d | 25d | 20d | 20d |
| II级钢 | 40d | 35d | 30d | 25d |
注：
(1) 当月牙纹钢筋直径 $d > 25 ext{mm}$ 时，其 $l_a$ 应按表中数值采用；
(2) 当采用连续钢筋且直径 $d < 25 ext{mm}$ 时，其 $l_a$ 至少要为表中月牙纹数值的 5d；
(3) 在任何情况下，受拉构件的锚固长度均不应小于 250mm；
(4) 在任何施工过程中易受扰动时（如滑模施工），受力钢筋的锚固长度宜适当增加。
3. 图集中 $l_e$ 为考虑抗震要求的有效锚固长度，按建筑物抗震等级规定如下：
(1) 二级：$l_e = l_a + 5d$
(2) 三级、四级：$l_e = l_a$
4. 本图集尺寸以毫米 (mm) 为单位（注明者除外）。
5. 单体工程设计需选用本图集条形基础、独立基础、墙上翻口及连接详图时，可按“附录一”中“附表1、2、3”的要求依次填写参数。
6. 单体工程设计中可按实际要求，直接选用“附录二：结构通用说明”中的相关条文。

三、适用范围
1. 本图集适用于一般工业与民用建筑。
2. 本图集适用于抗震等级为二、三、四级（简称二、三、四级）的结构。其构造应按有关相应规定执行。
3. 本图集各节点应根据具体工程的实际要求及节点的使用范围选用。

四、设计依据
1. 《混凝土结构设计规范》GBJ10-89（含1993年局部修订）
2. 《建筑抗震设计规范》GBJ11-89（含1993年局部修订）
3. 《地基基础设计规范》GBJ7-89
4. 《工业厂房结构设计规范》GBJ3-88
5. 《钢筋混凝土商业建筑结构设计与施工规范》JGJ3-91

五、选用方法
1. 当选用本图集中单个节点时，其索引标志为：苏G9607 + 详图编号 + 详图所在页码。
2. 当选用本图整页图纸时，其索引标志为：苏G9607 + X（X为页码）。

六、施工验收及注意事项
1. 施工单位及其它部门在使用本图集时，应注意配合单体工程施工图。
2. 材料和施工质量的验收应符合现行有关国家标准的要求。

七、主要参考资料
1. 《建筑结构构造资料》（上、下册），中国建筑工业出版社，1990.5
2. 《建筑抗震设计手册》，中国建筑工业出版社，1994.7
3. 《钢筋混凝土结构施工手册》（第二版），冶金工业出版社，1991.5

八、典型节点详图说明

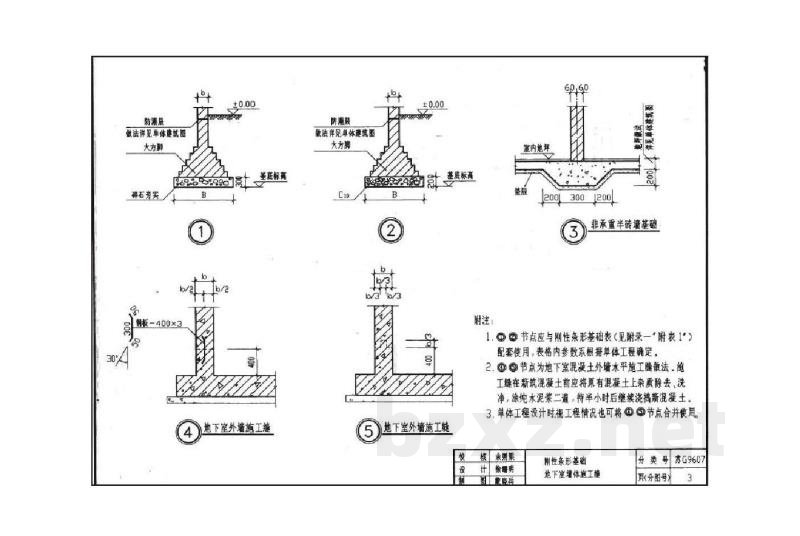

节点 A：地下室混凝土外墙水平施工缝做法
- 做法详见单体建筑图。
- 施工缝在新筑混凝土前应将原有混凝土上的杂质除去洗净，涂刷两遍纯水泥浆，待半小时后继续浇筑新混凝土。
- 单体工程设计时视情况也可将节点 A 与其他施工缝做法合并使用。

节点 B：独立柱基、集水坑
- 基础形式：独立柱基、集水坑。
- 构造要求：
1. 节点应与刚性条形基础配套使用，参数按单体工程确定。
2. 独立柱基中基础受力筋施工时，应将长向筋置于横向筋以下。
3. 基础架砖侧模采用 MU7.5 机制红砖、M5 水灰砂浆翻筑。
