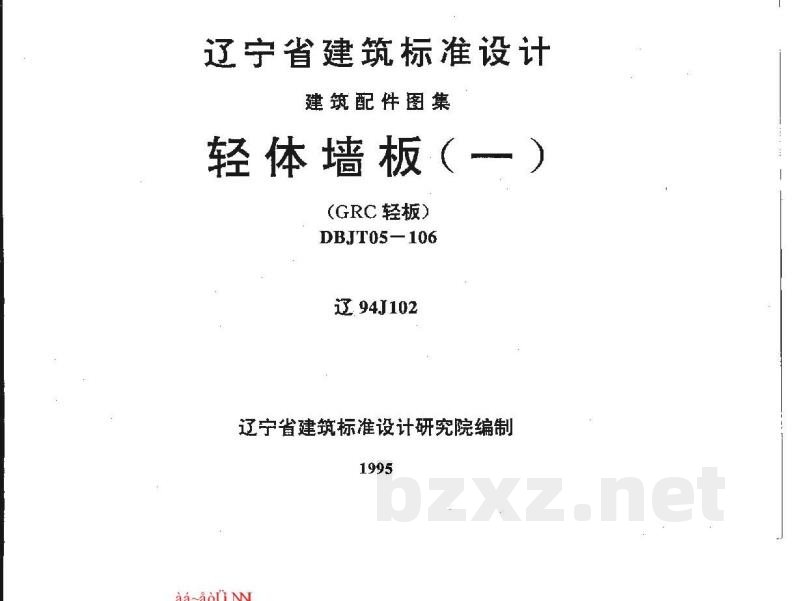

标准简介/下载辽宁省建筑标准设计
建筑配件图集
轻体墙板（一）
(GRC 轻板)
DBJT05—106
辽 94J102
辽宁省建筑标准设计研究院编制
1995
轻体墙板（一）
|
批准部门：辽宁省建设厅 主编单位：辽宁省建筑标准设计研究院 实行日期：1996年5月1日 |
批准文号：LJ建发[1996]87号 统一编号：DBJT05-106 图集号：辽94J103 |
| 主编单位负责人 | |
|---|---|
| 主编单位技术负责人 | |
| 技术审定人 | |
| 设计负责人 |

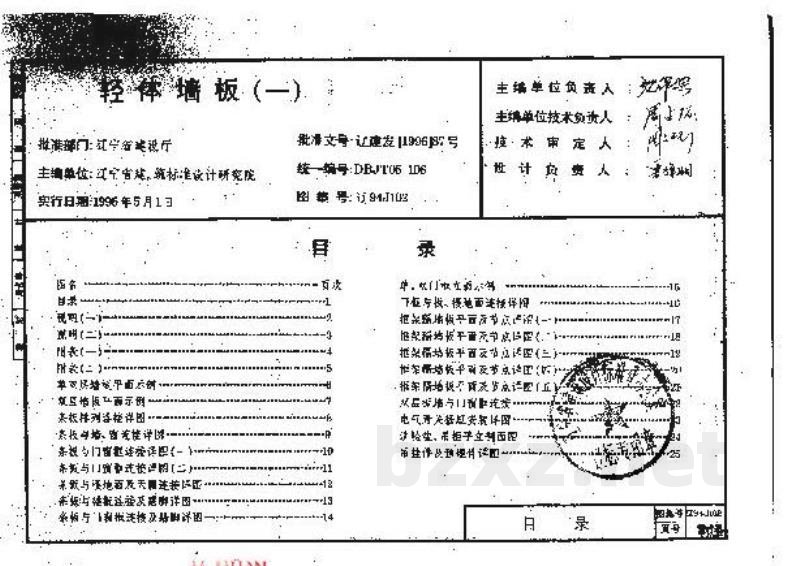

目 录
|
封面 ..................................................... 1 目录 ..................................................... 2 说明(一) ............................................... 3 说明(二) ............................................... 4 附表(一) ............................................... 5 附表(二) ............................................... 6 单双层隔墙板平面示例 ....................... 7 双层墙板平面示例 ............................... 8 条板排列连接详图 ............................. 9 条板与墙、窗连接详图 ....................... 10 条板与门窗框连接详图(一) ................. 11 条板与门扇连接详图(二) ..................... 12 条板与地面及天棚连接详图 ............... 13 条板与楼板连接及墙脚详图 ................. 14 |
单、双层立面示例 ..................................... 16 门框专板、接地板连接详图 ................... 17 框架隔墙板平面及节点详图(一) ............... 18 框架隔墙板平面及节点详图(二) ............... 19 框架隔墙板平面及节点详图(三) ............... 20 框架隔墙板平面及节点详图(四) ............... 21 双层板与门窗框连接 ........................... 22 电气开关插座安装详图 ......................... 23 洗脸盆、橱柜等立面围护 ..................... 24 吊挂件及预埋件详图 ........................... 25 |
| 目 录 | 图集号：辽94J103 页号：2 |
|---|

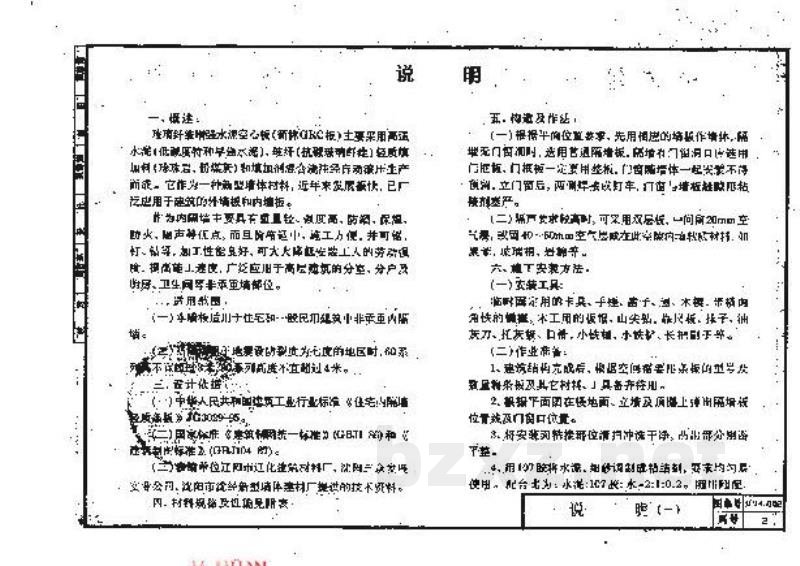

说 明
一、概述：
玻璃纤维增强水泥空心板（简称GRC板）主要采用高强度水泥（低碱度特种早强水泥）、玻纤（抗碱玻璃纤维）、轻质填料（珍珠岩、蛭石等）和添加剂混合料经自动液压生产而成。它作为一种新型墙体材料，近年来发展很快，已广泛用于建筑的外墙和内墙板。
作为内隔墙主要具有重量轻、强度高、防潮、保温、防火、隔音等优点，而且价格适中、施工方便，并可锯、钉、钻等，加工性能良好，可大大提高安装工人的劳动强度，提高施工进度。广泛应用于高层建筑的卧室、分户及厨房、卫生间等非承重墙体。
二、适用范围：
(一) 本墙板适用于住宅和一般民用建筑中非承重内隔墙。
(二) 在抗震设防烈度为七度的地区时，6系板不宜超过3米，或系列高度不宜超过4米。
三、设计依据：
(一) 中华人民共和国建筑工业行业标准《住宅内隔墙空心条板》JG1029-95。
(二) 国家标准《建筑设计统一标准》(GBJ1-86)和《建筑结构荷载规范》(GBJ9-87)。
(三) 本图单位采用由江苏宏业建材材料厂、沈阳大众发展实业公司、沈阳市沈丝新型墙体建材厂提供的技术资料。

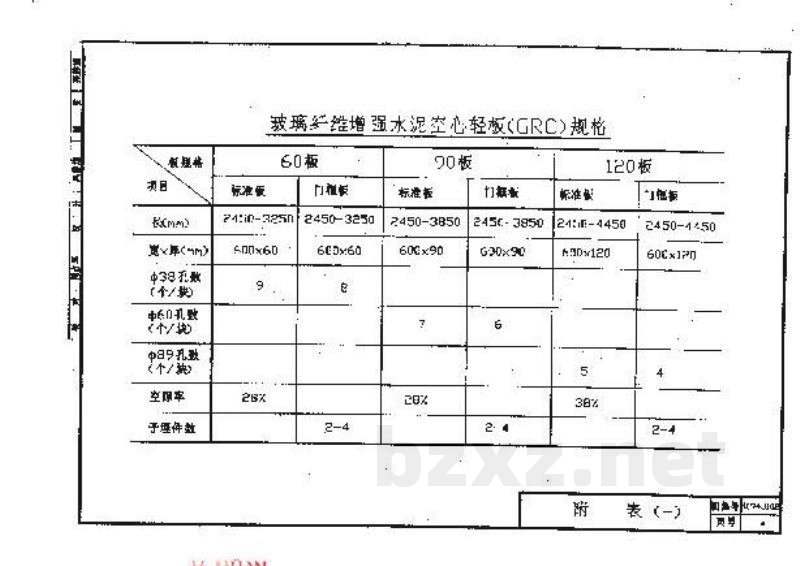

四、材料及规格性能要求：
五、构造及作法：
(一) 根据平面位置要求，先用相应的墙板作端墙。隔墙与门窗洞口时，选用普通隔板板，隔墙有门窗洞口应选用门芯板。门头板一定要用垫板，门套随墙体一起安装不得预砌。立门框后，两侧焊接设钉牢，门套与墙板缝隙用粘结剂密封。
(二) 当声要求较高时，可采用双层板，中间留20mm空气层，或留40～50mm空腔填塞在此空隙内充填软质材料，如膨润土、岩棉等。
六、施工安装方法：
(一) 安装工具：
临时固定用的卡具、手锤、凿子、钳、木槌、带纵向角铁的模板、木工用的长锯、尖头钻、水平仪、线刀、抹灰刀、托灰板、刮尺、小铁锹、小铲等。
(二) 作业准备：
- 建筑结构的完成后，根据实际需要选用条板的型号及数量将条板及其它材料、工具备齐待用。
- 根据平面图在楼地面、立墙及顶板上弹出隔墙板位置线及门窗洞口位置。
- 将安装面粘接部位清扫冲洗干净，凸出部分剔凿平整。
- 用107胶掺水泥，按配合比调成粘结剂，要求均匀细腻。配合比为：水:胶:砂=2.5:1:0.3。随用随配。

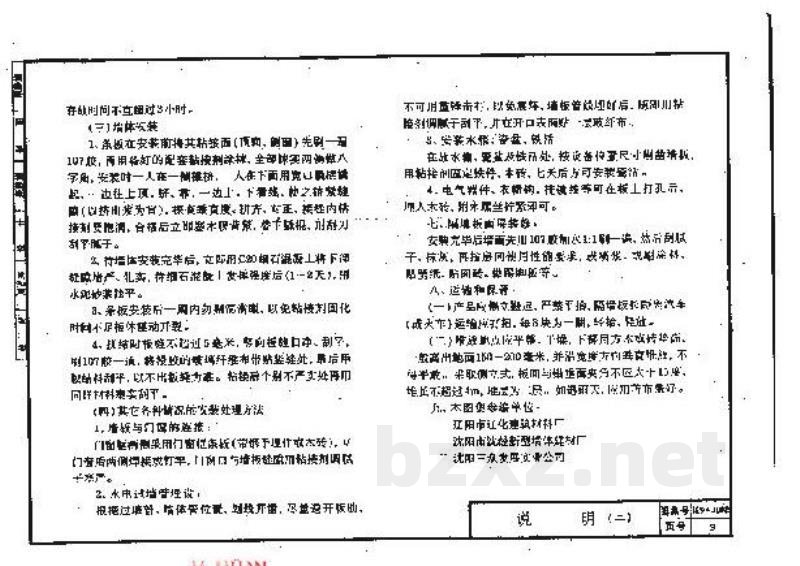

| 说 明 (一) | 图号：Z94JL6 |
| 页号：2 |
