标准简介/下载安徽省工程建设标准设计
民用木门、民用木窗
| 统一编号：DBJT-87 | 图集号：皖95J609 |
| 统一编号：DBJT-88 | 图集号：皖95J709 |
安徽省工程建设标准设计办公室
1995、合肥

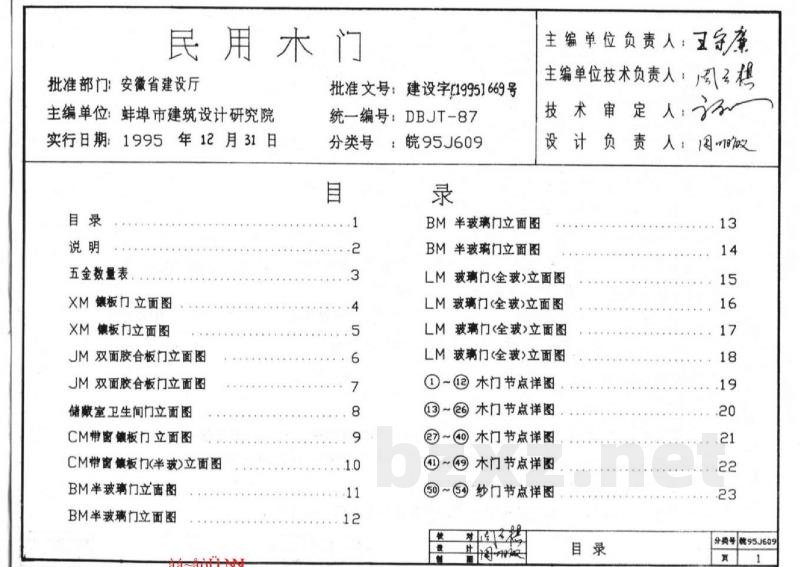

民 用 木 门
| 批准部门：安徽省建设厅 | 批准文号：建设字[1995]669号 |
| 主编单位：蚌埠市建筑设计研究院 | 统一编号：DBJT-87 |
| 实行日期：1995年12月31日 | 分类号：皖95J609 |
| 主编单位负责人： | 王宗康 |
| 主编单位技术负责人： | 周之想 |
| 技术审定人： | 刘一 |
| 设计负责人： | 周明政 |
目 录
| 目录 | 1 |
| 说明 | 2 |

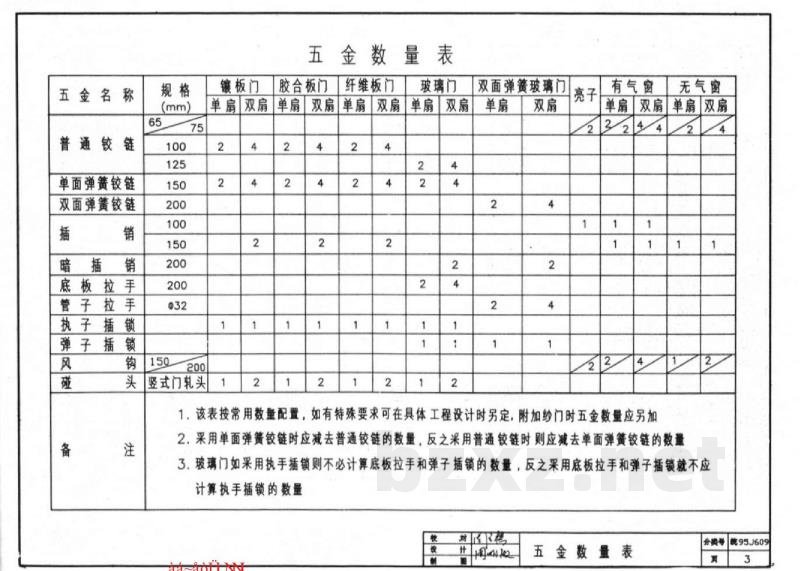

| 五金数量表 | 3 |

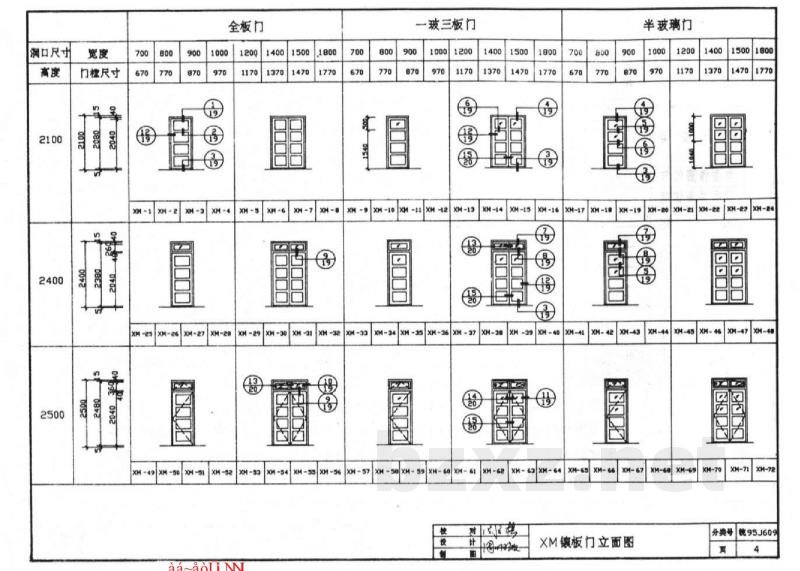

| XM镶板门立面图 | 4 |
| XM镶板门立面图 | 5 |
| JM双面胶合板门立面图 | 6 |
| JM双面胶合板门立面图 | 7 |
| 储藏室卫生间门立面图 | 8 |
| CM带窗镶板门立面图 | 9 |
| CM带窗镶板门(半玻)立面图 | 10 |
| BM半玻璃门立面图 | 11 |
| BM半玻璃门立面图 | 12 |
| BM半玻璃门立面图 | 13 |
| BM半玻璃门立面图 | 14 |
| LM玻璃门(全玻)立面图 | 15 |
| LM玻璃门(全玻)立面图 | 16 |
| LM玻璃门(全玻)立面图 | 17 |
| LM玻璃门(全玻)立面图 | 18 |
| ①～⑫木门节点详图 | 19 |
| ⑬～㉖木门节点详图 | 20 |
| ㉗～㊸木门节点详图 | 21 |
| ㊹～⑤₉木门节点详图 | 22 |
| ⑥₀～⑥₄纱门节点详图 | 23 |
| 图号：目录 | 页码 | 分类号：皖95J609 | |||
|---|---|---|---|---|---|
| 刘一 | 周明政 | 1 | |||

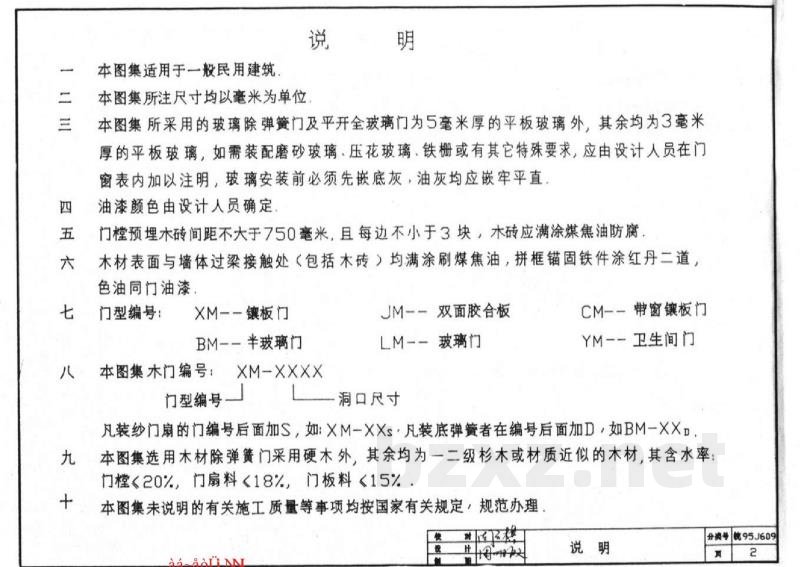

说 明
一 本图集适用于一般民用建筑。
二 本图集所注尺寸均以毫米为单位。
三 本图集所采用的玻璃除弹簧门及平开全玻璃门为5毫米厚的平板玻璃外，其余均为3毫米厚的平板玻璃。如需选配磨砂玻璃、压花玻璃、铁栅或有其它特殊要求，应由设计人员在门窗表内加以注明。玻璃安装前必须先嵌底灰，油灰均应嵌牢平直。
四 油漆颜色由设计人员确定。
五 门樘预埋木砖间距不大于750毫米，且每边不小于3块。木砖应满涂煤焦油防腐。
六 木材表面与墙体过梁接触处（包括木砖）均满涂刷煤焦油，拼框锚固铁件涂红丹二道，色油同门油漆。
| 七 门型编号： | |||
| XM--镶板门 | JM--双面胶合板 | CM--带窗镶板门 | |
| BM--半玻璃门 | LM--玻璃门 | YM--卫生间门 | |
| 八 本图集木门编号： | XM-XXXX （上为门型编号，下为洞口尺寸） |
||
凡装纱门扇的门编号后面加S，如：XM-XXS；凡装底弹簧者在编号后面加D，如BM-XXD。
九 本图集选用木材除弹簧门采用硬木外，其余均为一二级杉木或材质近似的木材。其含水率：门樘≤20%，门扇料≤18%，门板料≤15%。
十 本图集未说明的有关施工质量等事项均按国家有关规定、规范办理。
| 设计： | 说 明 | 分图号： 95.J609 | ||
| 页：2 | ||||
35-60JNN
