【西南08J902】 住宅信报箱

西南08J902 住宅信报箱
主编单位：中国建筑西南设计研究院有限公司
实施日期：2008年11月01日

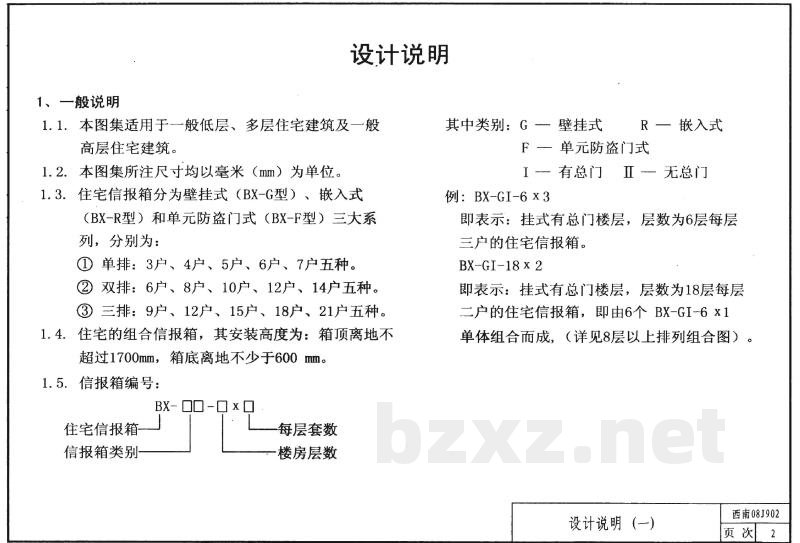

1、一般说明
1.1 本图集适用于一般低层、多层住宅建筑及一般高层住宅建筑。
1.2 本图集所注尺寸均以毫米（mm）为单位。
1.3 住宅信报箱分为壁挂式（BX-G型）、嵌入式（BX-R型）和单元防盗门式（BX-F型）三大系列。其组合形式包括：
(1) 单排：3户、4户、5户、6户、7户五种；
(2) 双排：6户、8户、10户、12户、14户五种；
(3) 三排：9户、12户、15户、18户、21户五种。
1.4 住宅组合信报箱安装高度要求：箱顶离地不超过1700mm，箱底离地不少于600mm。
1.5 信报箱编号规则：BX-x（其中x为G:壁挂式、R:嵌入式、F:单元防盗门式；I:有总门、II:无总门）-每层户数x楼层数。
例如：BX-GI-6x3 表示挂式、有总门、每层6户、共3层的住宅信报箱。
例如：BX-GI-18x2 表示挂式、有总门、共18层、每层2户的住宅信报箱（可由6个BX-GI-6x1单体组合而成）。

2、制作及安装
2.1 材料：普通冷轧钢板，厚度为1.0~1.5mm；或不锈钢，厚度为0.8~1.0mm。总门轴、格口门轴采用冷拉圆形低碳钢，格口门车钢丝直径为4mm，总门门轴钢丝直径为8mm。
2.2 木材：12mm~15mm厚木板，或12mm厚细木工板，可贴橡木、水曲柳等木纹贴面。
2.3 箱体焊接：采用高频点焊或二氧化碳保护焊。
2.4 成品要求：信报箱成品表面应平整，不允许有裂纹、划痕、明显的锤印以及凹凸不平现象。
2.5 焊接质量：单体组合后，焊缝应牢固、均匀、平整，焊点处凹进深度不应小于0.5mm，不得有熔透、熔刺现象，尺寸偏差控制在±3mm以内。
2.6 表面处理：信报箱先用铁红环氧防锈漆烘漆。箱体内为乳白色，箱体外表为邮政绿（中绿261）或由设计确定的其他油漆色彩。
2.7 门锁要求：总门和格口门开启应灵活，无异响，应分别装置总门和小门的专用锁，要求门锁开启灵活，轴孔配合紧凑。
2.8 质量检验：产品应附检验合格证。
2.9 安装要求：
(1) 壁挂式信报箱：安装时要求用M6金属膨胀螺栓固定，栓孔应打在墙砖上以防位置偏移松动。
(2) 防盗门式信报箱：结合部用拉铆钉或焊接固定，确保无松动现象。
(3) 嵌入式信报箱：详见设计说明中的预留洞尺寸。

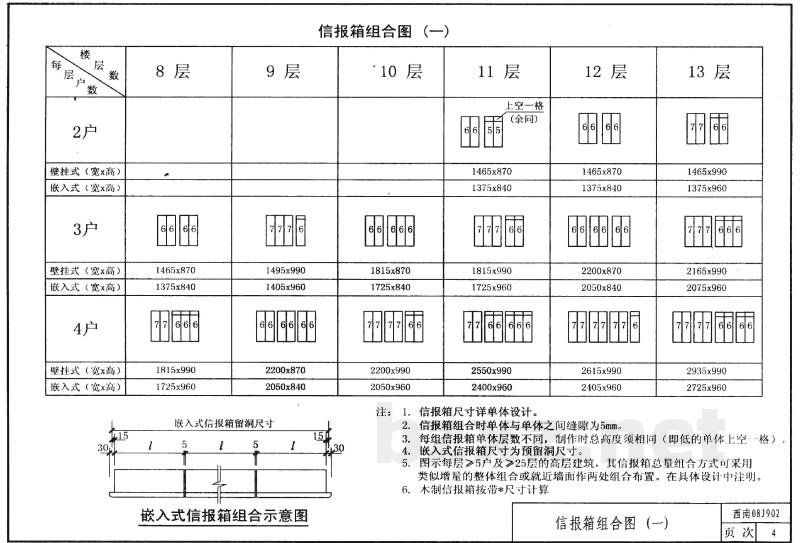

3、嵌入式信报箱尺寸规格（部分参考)
注：信报箱尺寸详见单体设计。信报箱组合时，单体与单体之间的缝隙为5mm。每组信报箱单体层数不同时，制作总高度须保持相同（可通过在较低的单体上方预留“上空一格”来实现）。

- 8层：2户(1465x870/1375x840); 3户(1815x990/1725x960); 4户(2200x870/2050x840)
- 12层：2户(1465x870/1375x840); 3户(1815x870/1725x840); 4户(2615x990/2405x960)
- 15层：2户(1815x870/1725x840); 3户(2550x990/2400x960); 4户(3285x990/3075x960)
- 18层：2户(2200x870/2050x840); 3户(2935x990/2725x960); 4户(4020x990/3750x960)
- 24层：2户(2615x990/2405x960); 3户(4020x990/3750x960); 4户(5140x990/4750x960)
(更多尺寸详见设计图纸)
