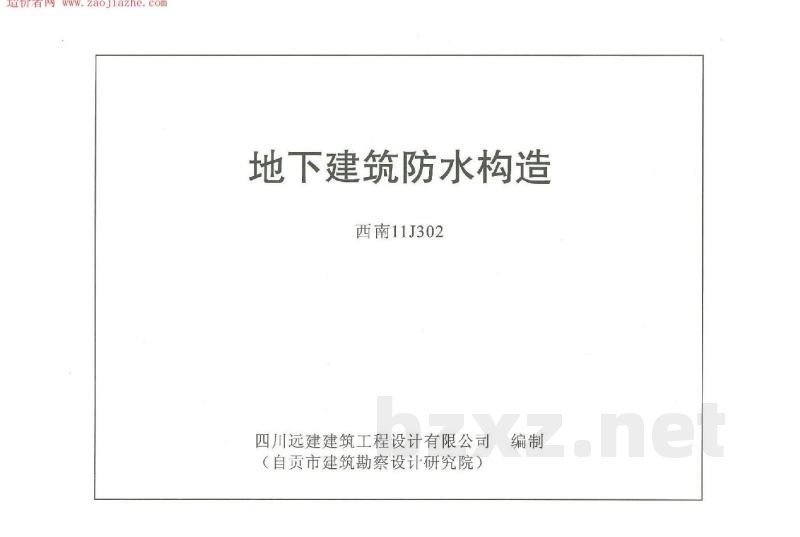

【西南11J302】 地下建筑防水构造

西南11J302 地下建筑防水构造
主编单位：四川远建建筑工程设计有限公司
实施日期：2011年06月01日

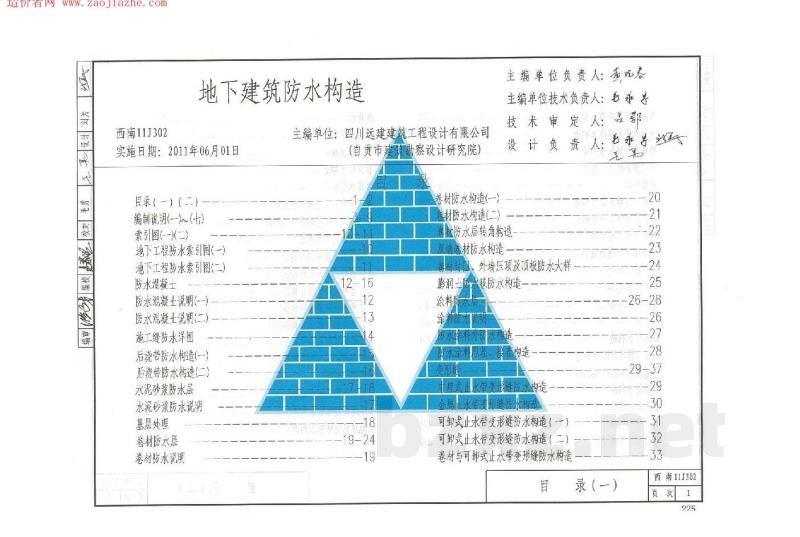

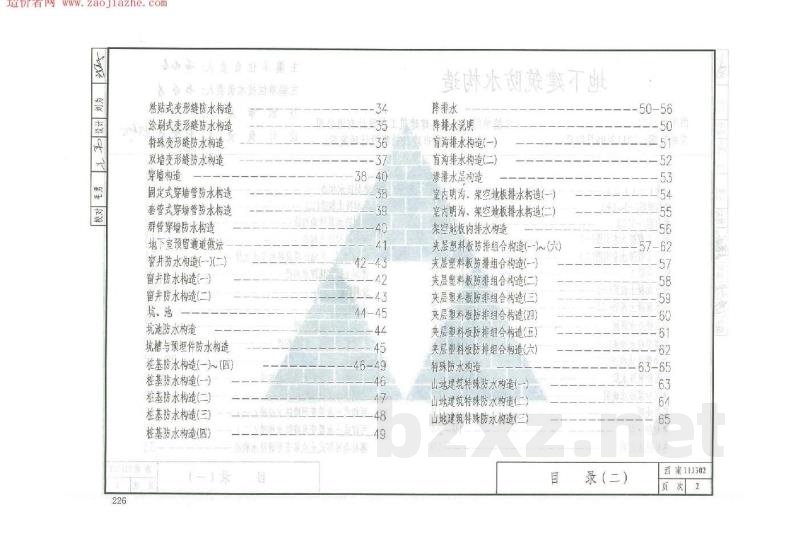

目录：
（一）编制说明
（二）地下工程防水索引图（一）
（三）地下工程防水索引图（二）
（四）防水混凝土
（五）防水混凝土说明
（六）施工缝防水详图
（七）后浇带防水构造
（八）水泥砂浆防水层及说明
（九）基层处理
（十）卷材防水层及构造
（十一）涂料防水构造
（十二）外墙压顶及顶板防水大样
（十三）变形缝防水构造（包括金属上水带、可卸式止水带、粘贴式、涂刷式、特殊变形缝等）
（十四）穿墙构造（固定式、套管式、管群穿墙等）
（十五）地下室预留通道做法
（十六）窗井防水构造
（十七）坑、沟、泌——坑池防水构造
（十八）坑槽与预埋件防水构造
（十九）桩基防水构造
（二十）排水构造（盲沟排水、渗排水层、室内明沟、架空地板排水、夹层塑料板防排组合构造等）
（二十一）山地建筑特殊防水构造

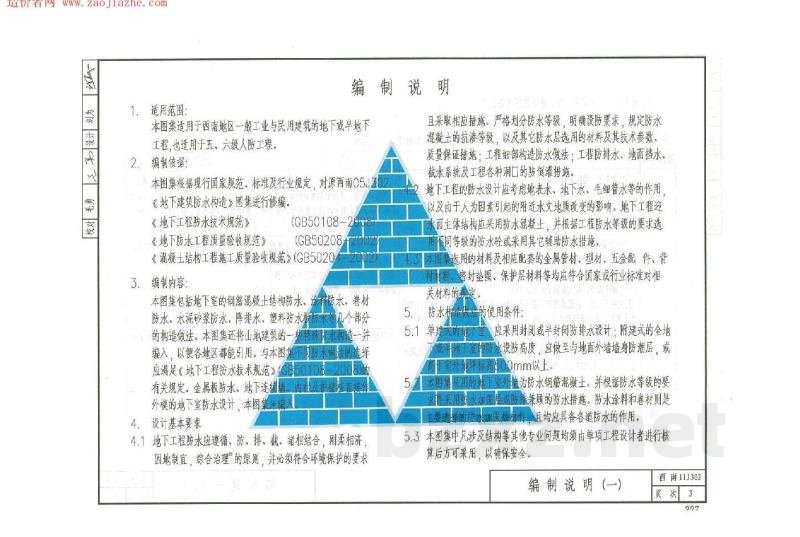

编制说明：
1. 适用范围：
本图集适用于西南地区一般工业与民用建筑的地下或半地下工程，也适用于五、六级人防工程。

2. 编制依据：
本图集根据现行国家规范、标准及行业规定对原西南05.70《地下建筑防水构造》图集进行修编。主要参考规范包括：《地下工程防水技术规范》（GB50108-2008）、《地下防水工程质量验收规范》（GB50208）、《混凝土结构工程施工质量验收规范》（GB50103）等。

3. 本图集包括的内容：
本图集包括地下室的钢筋混凝土结构防水，包括防水混凝土、水泥砂浆防水、卷材防水、涂料防水、金属板防水；此外还涵盖了变形缝防水、穿墙构造、地下室预留通道、窗井防水、坑池防水、桩基防水、排水构造（盲沟排水、渗排水层、室内明沟、架空地板排水、夹层塑料板防排组合构造等）以及山地建筑特殊防水构造。
注：本图集未编入地下连续墙、内及护壁直接作外模的地下室防水设计。

4. 设计基本要求：
4.1 地下工程防水设计应遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则，并必须符合环境保护的要求。
4.2 设计应考虑混凝土的抗渗等级，以及其它防水层选用的材料及其技术参数、质量保证措施；工程细部构造防水做法；工程防排水，地面挡水截水系统及工程各种洞口的防倒灌措施。
4.3 地下工程的防水设计应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。
4.4 地下工程迎面主体结构应采用防水混凝土，并根据工程防水等级的要求选用同等级的防水砼或采用其它辅助防水措施。
4.5 本图集选用的材料及相应配套的金属管材、型材、五金配件、密封胶、保护层材料等均应符合国家或行业标准。

5. 防水使用条件：
5.1 应采用封闭或半封闭防排水设计。附建式的全地室防水设防高度应做至与地面外墙墙身防潮层，或0.5m以上。
5.2 本图集采用的地下室外坡为防水钢筋混凝土。并根据防水等级的要求再采用既水加强层或防排兼顾的防水措施。防水涂料和卷材则是主要选择的防加强层材料，且均应具备各道防水的作用。
5.3 本图集中凡涉及结构等其他专业问题均须由单项工程设计者进行核算后方可采用，以确保安全。

6. 地下工程防水等级标准、适用范围详表：

（1）一级（标准：不允许渗水，结构表面无湿渍）：
适用范围：人员长期停留的场所（如地下办公用房、档案库、文库、配电间、地铁车站、医院、重要战备工程、物资储备仓库等）；防水要求较高的生产车间、旅馆、行李房等。

（2）二级（标准：不允许漏水，结构表面可有少量湿渍）：
适用范围：人员经常活动的场所；总湿渍面积不应大于总防水面积的1/1000；任意100m²防水面积上的湿渍面积不超过2处，单个湿渍的最大面积不大于0.1m²。

（3）三级（标准：有少量漏水点，不得有线流和漏泥沙）：
适用范围：一般生产车间、地下车库、地铁隧道、城市人行道等；总湿渍面积不应大于总防水面积的2/1000；任意100m²防水面积上的漏水点数不超过3处，单个漏水点的最大漏水量不大于2.5L/m²·d，单个湿渍的最大面积不大于0.3m²。

（4）四级（标准：对渗漏水无严格要求）：
适用范围：人员临时活动的场所、城市地下公共管线沟、战车交通隧道和疏散通道、涵洞等；工程平均最大漏水量不大于2L/m²·d；任意100m²防水面积的平均漏水量不大于4L/m²·d。
