【西南04J412】 阳台外廊楼梯栏杆

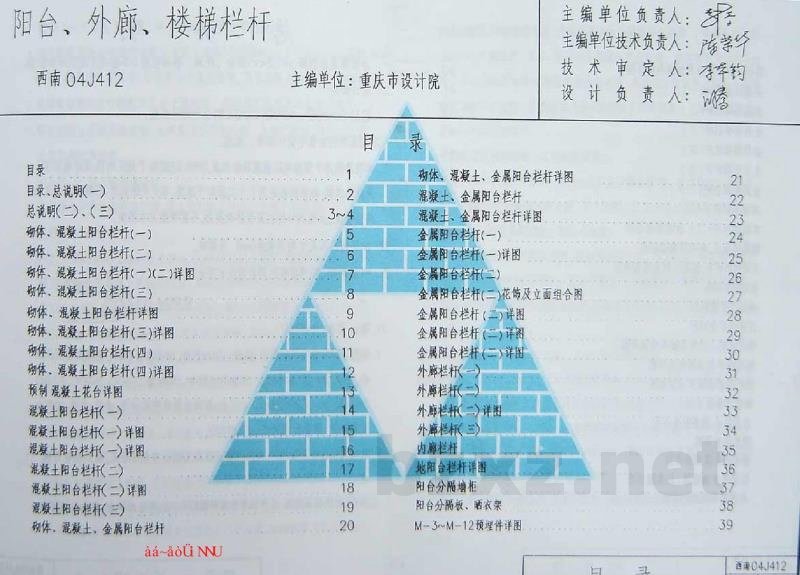

西南04J412 阳台、外廊、楼梯栏杆

主编单位：重庆市设计院

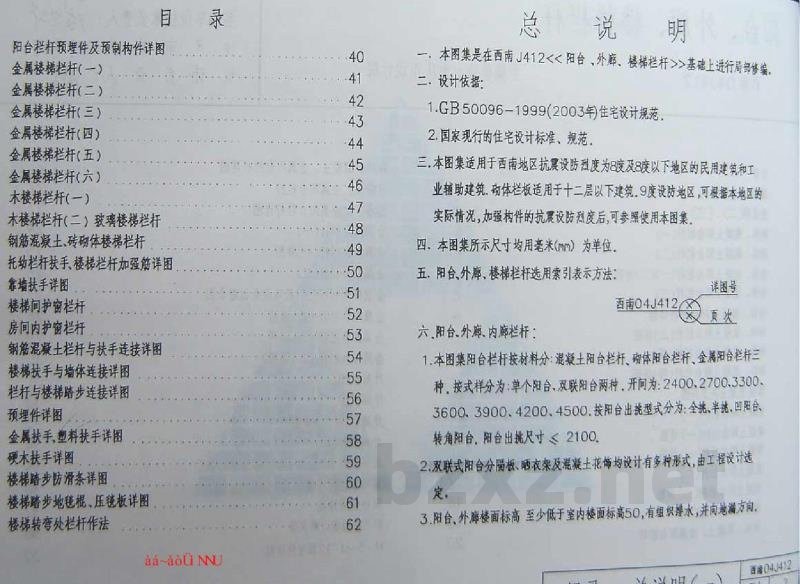

总说明

一、本图集是在西南J412《阳台、外廊、楼梯栏杆》基础上进行局部修编。
二、设计依据：
1. GB50096-1999（2003年）住宅设计规范；
2. 国家现行的住宅设计标准、规范。
三、本图集适用于西南地区抗震设防烈度为8度及8度以下地区的民用建筑和工业辅助建筑。钢筋混凝土栏板适用于十二层以下建筑；在9度设防地区，可根据本地区的实际情况，加强构件的抗震设防烈度后，可参照使用本图集。
四、本图集所示尺寸均用毫米（mm）为单位。
五、阳台、外廊、楼梯栏杆选用索引表示方法、详图号：西南04J412。
六、阳台、外廊、内廊栏杆：

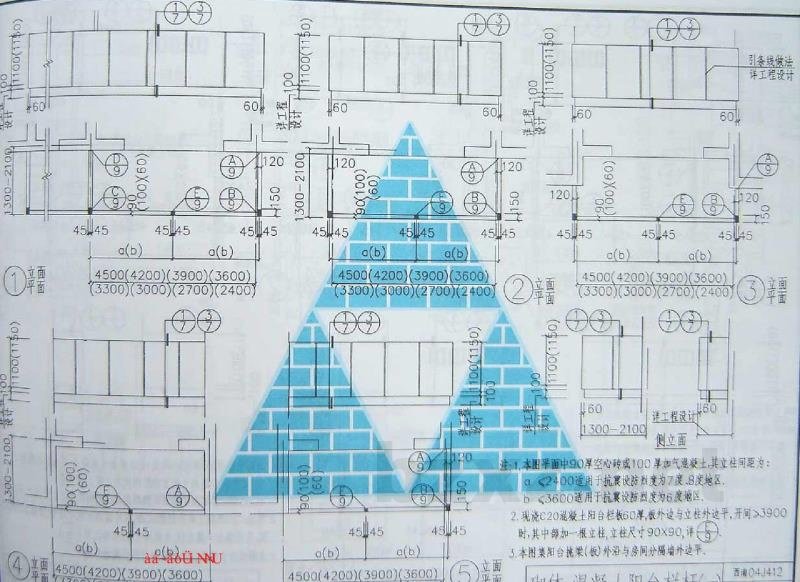

1. 本图集阳台栏杆按材料分为：混凝土阳台栏杆、砌体阳台栏杆、金属阳台栏杆三种；按式样分为：单个阳台、双联阳台两种；开间尺寸包括：2400、2700、3300、3600、3900、4200、4500；按阳台出挑型式分为：全挑、半地、凹阳台、转角阳台；阳台出挑尺寸为2100。
2. 双联式阳台分隔板、晒衣架及混凝土花饰均设计有多种形式，由工程设计选定。

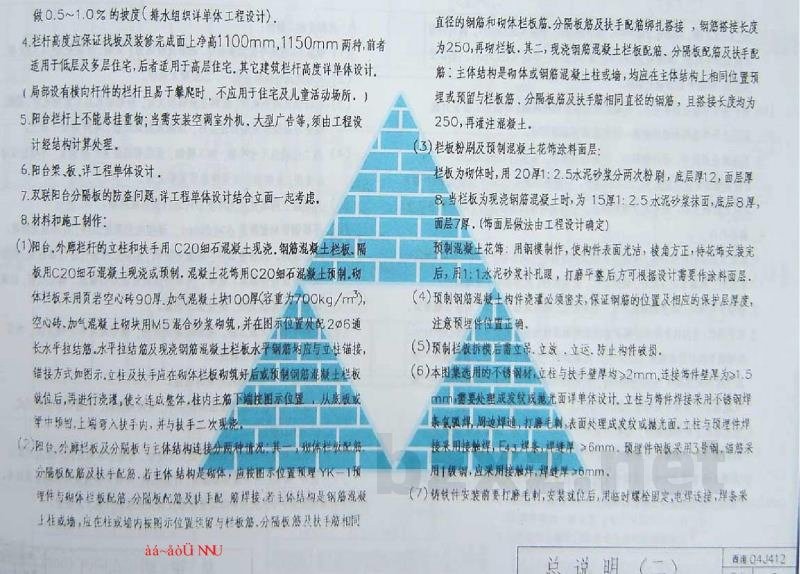

3. 阳台、外廊楼面标高至少低于室内楼面标高50mm，有组织排水，并向地漏方向作0.5~1.0%的坡度（排水组织详单体工程设计）。
4. 栏杆高度应保证找坡及装修完成面上净高1100mm或1150mm两种，前者适用于低层及多层住宅，后者适用于高层住宅。其它建筑栏杆高度详单体设计。（若局部设有横向杆件的栏杆且易于攀爬时，不应用于住宅及儿童活动场所。）
5. 阳台栏杆上不能悬挂重物；当需安装空调室外机、大型广告等，须由工程设计经结构计算处理。
6. 阳台梁、板详工程单体设计。
7. 双联阳台分隔板的防盗问题，详工程单体设计并结合立面一起考虑。
8. 材料和施工制作：
（1）阳台、外廊栏杆的立柱和扶手用C20细石混凝土现浇；钢筋混凝土栏板、隔板用C20细石混凝土现浇或预制；混凝土花饰用C20细石混凝土预制；砌体栏板采用页岩空心砖90厚或加气混凝土块100厚（容重为700kg/m³），用M5混合砂浆砌筑，并在图示位置处配20&6通长水平拉结筋。立柱及扶手应在砌体栏板砌筑好后或预制钢筋混凝土栏板就位后，再进行锚接，使之连成整体。柱内主筋下端按图示位置从底板或柱中锁留，上端弯入扶手内，并与扶手二次现浇。
（2）阳台、外廊栏板及分隔板与主体结构连接分两种情况：其一，预埋件连接。若主体结构是钢筋混凝土柱或墙，应在柱或墙内按图示位置预留与栏板筋、分隔板筋及扶手筋相同直径的钢筋，搭接长度为250mm，再砌栏板；其二，现浇钢筋混凝土栏板。若主体结构是砌体或钢筋混凝土柱或墙，均应在主体结构相同位置预埋或预留与栏板筋、分隔板筋及扶手筋相同直径的钢筋，且搭接长度均为250mm，再灌注混凝土。
（3）饰面层做法：栏板为砌体时，用20厚1:2.5水泥砂浆分两次粉刷，底层12mm，面层8mm；当栏板为现浇钢筋混凝土时，为15厚1:2.5水泥砂浆抹面，底层8mm，面层7mm（饰面层做法由工程设计确定）。预制混凝土花饰用钢模制作，使构件表面光洁，校角方正，待花饰安装完后，用1:1水泥砂浆补孔眼并打磨平整后，方可根据设计需要作涂料面层。
（4）预制钢筋混凝土构件浇筑必须密实，保证钢筋的位置及相应的保护层厚度，注意预埋件位置正确。
（5）预制栏板拆模后需立吊、立放、立运，防止构件损坏。
（6）不锈钢材质要求：立柱与扶手壁厚 > 2mm，连接饰件壁厚 > 1.5mm。连接采用氩弧焊，打磨抛光；立柱与预埋件焊接采用接触焊，焊缝厚度 > 6mm。
（7）铸铁件安装：安装前要打磨毛刺，安装就位后用临时螺栓固定，电焊连接。铸铁件与不锈钢扶手焊接，焊缝长20mm，厚≥6mm，中距≤150mm。整体安装完成后，再取下临时固定螺栓。
（8）铁件整体安装打磨修整后，先刷红丹油性防锈漆两遍，再依照工程设计选定的色泽可选用酚醛树脂漆、醇酸磁漆作面漆两遍。
9. 凡采用金属扶手、栏杆作为阳台、外廊的建筑物，应执行GB50057-94《建筑物防雷设计规范》。一般采用通长25×4扁钢或@16钢筋与固定栏杆立柱、扶手的预埋件焊接，并与建筑物用作防雷引下线的钢筋联通。

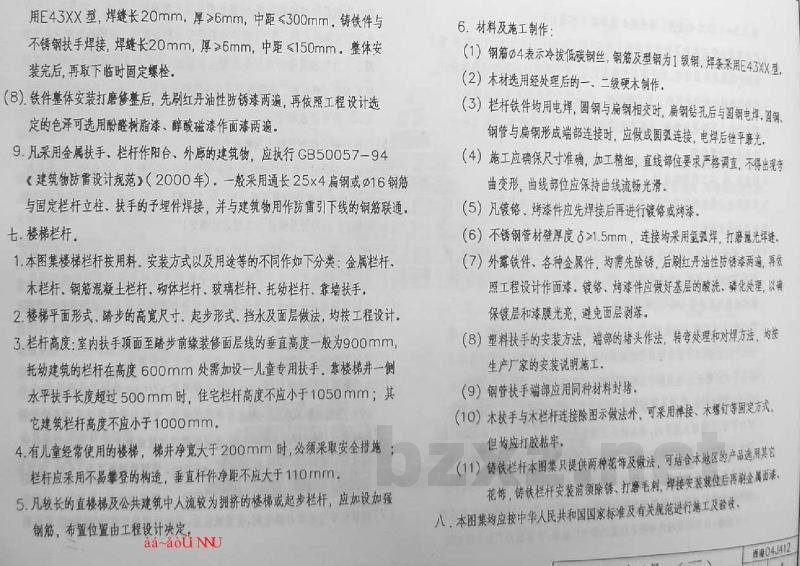

七、楼梯栏杆
1. 本图集楼梯栏杆按用料、安装方式及用途的不同，分为：金属栏杆、木栏杆、钢筋混凝土栏杆、砌体栏杆、玻璃栏杆、托幼栏杆、靠墙扶手。
2. 楼梯平面形式、踏步的高宽尺寸、起步形式、挡水及面层做法，均按工程设计。
3. 栏杆高度：室内扶手顶面至踏步前缘装修面层线的垂直高度一般为900mm。托幼建筑的栏杆在高度600mm处需加设儿童专用扶手；靠楼梯井一侧水平扶手长度超过500mm时，住宅栏杆高度不应小于1050mm；其它建筑栏杆高度不应小于1000mm。
4. 有儿童经常使用的楼梯，梯井宽度大于200mm时，必须采取安全措施：栏杆应采用不易攀登的构造，垂直杆件间距不应大于110mm。
5. 凡较长的直楼梯及公共建筑中人流较为拥挤的楼梯或起步栏杆，应加设加强钢筋，布置位置由工程设计决定。
6. 材料及施工制作：
（1）钢筋及型钢为1级钢，焊条采用E43XX型。
（2）木材选用经处理后的一、二级硬木制作。
（3）栏杆铁件均用电焊，圆钢与扁钢相交时，扁钢钻孔后与圆钢电焊；圆钢、钢管与扁钢形成端部连接时，应做成圆弧连接，电焊后锉平磨光。
（4）施工应确保尺寸准确，加工精细，直线部位要求严格调直，不得出现弯曲变形，曲线部位应保持曲线流畅光滑。
（5）凡镀铬、烤漆件应先焊接后再进行镀铬或烤漆。
（6）不锈钢管材壁厚 > 1.5mm，连接均采用氩弧焊，打磨抛光。
（7）外露铁件、各种金属件均需先除锈，后刷红丹油性防锈漆两遍，再依照工程设计作面漆。镀铬、烤漆件应做好基层的酸洗、抛光处理。
（8）塑料扶手的安装方法、端部的堵头做法、转角处理和对焊方法，均按生产厂家的安装说明施工。
（9）钢管扶手端部应用同种材料封堵。
（10）木扶手与木栏杆连接除图示做法外，可采用钉接、螺钉等固定方式，但应打胶粘牢。
（11）铸铁栏杆安装前须除锈、打磨毛刺，焊接安装到位后再刷金属面漆。

八、本图集均应按中华人民共和国国家标准及有关规范进行施工及验收。
