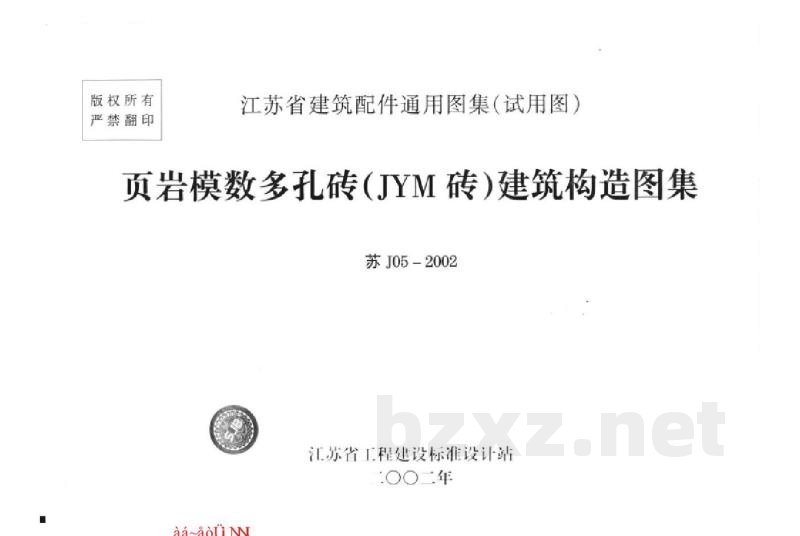

【苏J05-2002】 页岩模数多孔砖（JYM砖）建筑构造

江苏省建筑配件通用图集（试用图）
页岩模数多孔砖（JYM砖）建筑构造图集
分类号：苏J05-2002
批准文号：苏建科(2002)417号
批准部门：江苏省建设厅
编制单位：江苏东方建筑设计有限公司、江苏省第二建筑设计研究院
发行单位：江苏省工程建设标准设计站

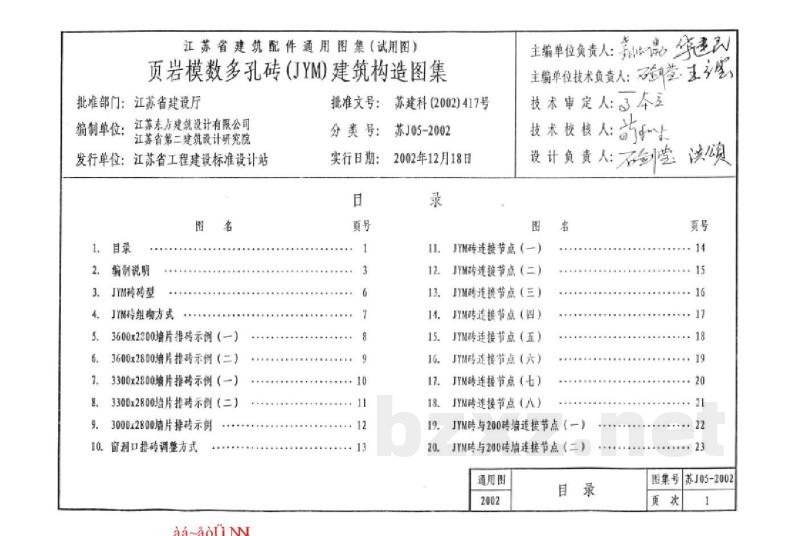

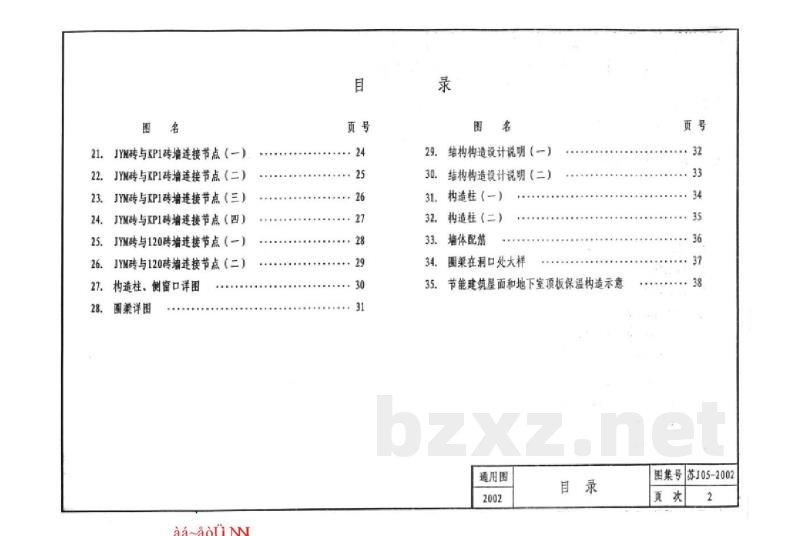

【目录】
1. JYM砖型及排砖示例
2. JYM砖连接节点（JTH砖、JYM砖、JTM砖、JYN砖等）
3. JYM砖与200砖、EPI砖、KPI砖、P1砖、120砖墙连接节点
4. 构造柱、侧窗口、图梁详图
5. 节能建筑屋面和地下室顶板保温构造示意图
6. 结构构造设计说明
7. 构造柱及墙体配筋详图

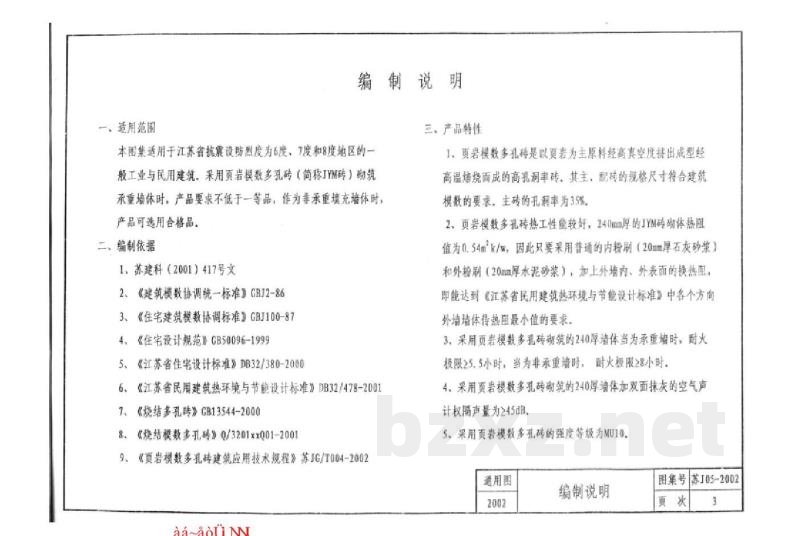

一、适用范围
本项目适用于江苏省抗震设防烈度为6度、7度和8度地区的一般工业与民用建筑。采用页岩模数多孔砖（简称JYM砖）砌筑承重墙体时，产品要求不低于一等品；作为非承重填充墙体时，产品可选用二等品。

二、编制依据
1. 苏建科（2001）417号文
2. 《建筑模数协调统一标准》GBJ2-863
3. 《住宅建筑模数协调标准》GBJ100-874
4. 《住宅设计规范》GB50096-1995
5. 《江苏省住宅设计标准》DB32/380-2000
6. 《江苏省民用建筑热环境与节能设计标准》DB32/478-2001
7. 《烧结多孔砖》GB13544-2000
8. 《烧结模数多孔砖》Q/3201X001-2001
9. 《页岩模数多孔砖建筑应用技术规程》苏JIG/T004-2002

三、产品特性
1. 页岩模数多孔砖是以页岩为主原料，经高真空度挤出成型、高温烧制而成的多孔洞率砖。其主要砖的规格尺寸符合建筑模数的要求，主砖的孔洞率为35%。
2. 页岩模数多孔砖热工性能良好：240mm厚的JYM砖体热阻值为0.54 m²·K/W。采用普通内粉刷（20mm厚石灰砂浆）和外护层（20mm厚水泥砂浆）后，其外墙热阻可达到《江苏省民用建筑热环境与节能设计标准》中各方向传热系数最小值的要求。
3. 耐火极限：采用页岩模数多孔砖砌筑的240mm厚墙体，作为承重墙时，耐火极限≥5.5小时；作为非承重墙体时，耐火极限≥8小时。
4. 声学性能：采用页岩模数多孔砖砌筑的240mm厚墙体，加双面抹灰后的空气声计权隔声量为45dB。
5. 强度等级：采用页岩模数多孔砖的强度等级为MU10。
6. 体积密度：240mm厚页岩模数多孔砖的体积密度约为1350kg/m³。

四、页岩模数多孔砖砖型规格尺寸及技术要求
1. 规格尺寸、外观质量、强度等级、泛霜、石灰爆裂、抗风化性能等技术要求均应符合《烧结多孔砖》GB13544-2000的规定。孔洞尺寸、孔型、孔洞率及孔洞排列、体积密度、当量导热系数等应符合企业标准《烧结模数多孔砖》Q/3201X001-2001的规定。

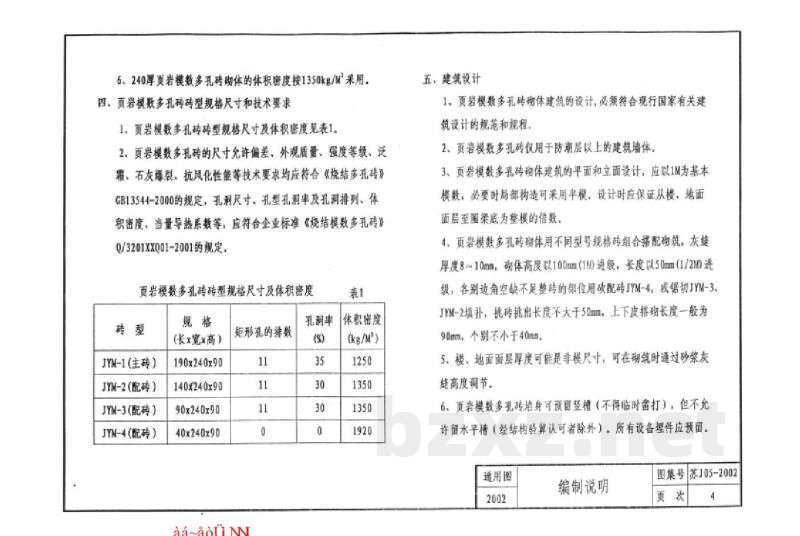

【表1】页岩模数多孔砖规格尺寸及体积密度
| 砖型 | 规格尺寸 (长×宽×高 mm) | 矩形孔排数 | 孔洞率 | 体积密度 (kg/m³) |
| :--- | :--- | :--- | :--- | :--- |
| JTH-1（主砖） | 190×240×90 | 11 | 35 | 1250 |
| JYM-2（配砖） | 140×240×90 | 11 | 30 | 1350 |
| JYM-3（配砖） | 90×240×90 | 11 | 30 | 1350 |
| JYM-4（配砖） | 40×240×90 | 11 | 30 | 1920 |

五、建筑设计
1. 页岩模数多孔砖砌体建筑的设计必须符合现行国家有关建筑设计的规范和规程。
2. 页岩模数多孔砖仅用于防潮层以上的建筑墙体。
3. 砌筑的平面和立面设计应以1M为基本模数，必要时局部构造可采用半模。设计时应保证从楼板、地面面层至构造底为整模的倍数。
4. 砌筑时采用不同型号规格砖组合搭配，灰缝厚度为8~10mm。墙体高度以100mm（1/2M）为进级，长度以50mm（1/2M）为进级。个别逆角空缺不足整砖的部位用配砖JYM-4，或锯切JYM-2、JYM-3填补。挑砖长度不大于50mm，上下搭接长度一般为90mm，不得小于40mm。
5. 楼、地面面层厚度可能是非模尺寸，可在砌筑时通过砂浆厚度进行调节。
6. 页岩模数多孔砖墙体可预留竖槽（不得临时凿打），但不允许留水平槽（经结构验算认可者除外）。所有设备管线应预留。

六、施工注意事项
1. 页岩模数多孔砖的施工应依据《页岩模数多孔砖建筑应用技术规程》（苏JIG/T004-2002）执行。
2. 排砖方式及连接节点参见本图集。
