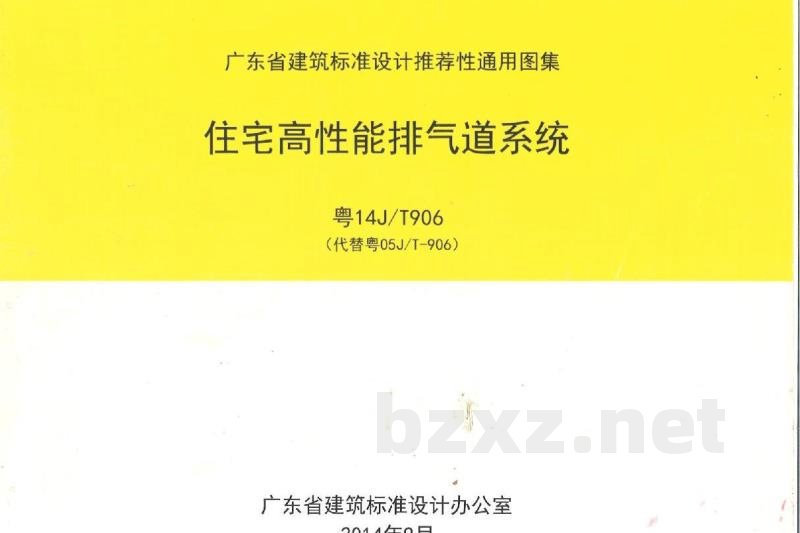

【粤14JT906】 广东省高性能住宅排气道系统

广东省建筑标准设计推荐性通用图集：住宅高性能排气道系统 (粤14J/T906，代替粤05J/T-906)

编制单位：广东省建筑标准设计办公室、广东省建筑设计研究院、广州市彩蝶节能技术有限公司、广州市广蝶管道科技有限公司
实行日期：2014年9月

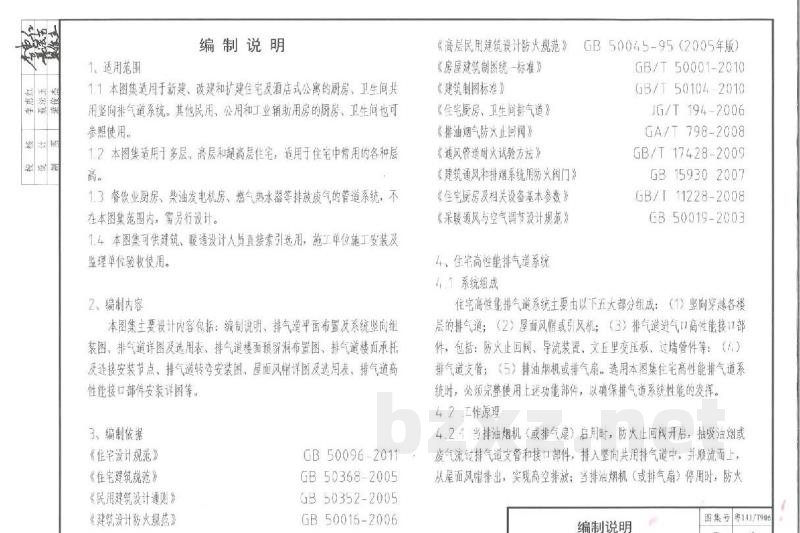

1、适用范围
1.1 本图集适用于新建、改建和扩建住宅及酒店式公寓的厨房、卫生间共用竖向排气道系统。其他民用、公用和工业辅助用房的厨房、卫生间也可参照使用。
1.2 本图集适用于多层、高层和超高层住宅，适用于住宅中常用的各种层高。
1.3 餐饮业厨房、柴油发电机房、燃气热水器等排放废气的管道系统，不在本图集范围内，需另行设计。
1.4 本图集可供建筑、暖通设计人员直接索引选用，施工单位施工安装及监理单位验收使用。

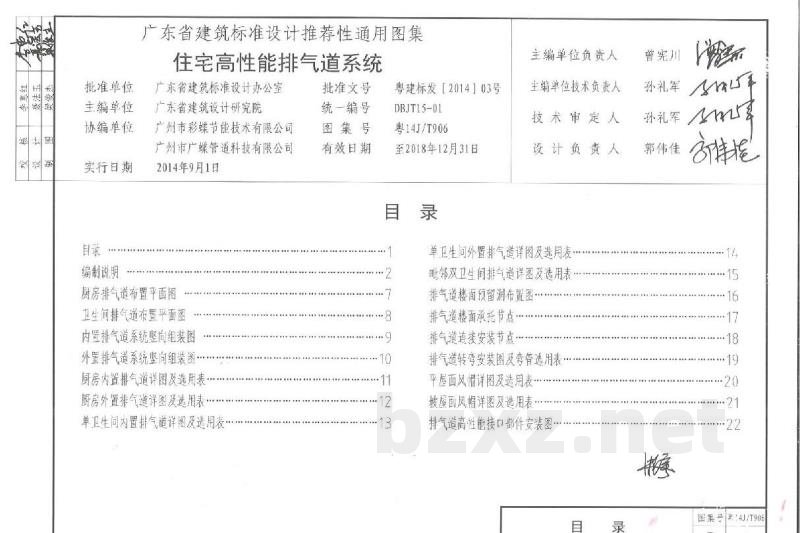

2、编制内容
本图集主要设计内容包括：编制说明、排气道平面布置及系统竖向组装图、排气道详图及选用表、排气道楼面预留洞布置图、排气道楼面承托、连接安装节点、排气道转弯安装图及弯管选用表、屋面风帽及坡屋面风帽详图及选用表、排气道高性能接口部件安装详图等。

3、编制依据
《住宅设计规范》 (GB50096-2011)
《住宅建筑规范》 (GB50368-2005)
《民用建筑设计通则》 (GB50352-2005)
《建筑设计防火规范》 (GB50016-2006)
《高层民用建筑设计防火规范》 (GB50045-95 2005年版)
《房屋建筑制图统一标准》
《建筑制图标准》
《住宅厨房、卫生间排气道》
《排油烟气防火止回阀》
《通风管道防火试验方法》
《建筑通风和排烟系统用防火阀门》
《住宅厨房及相关设备基本参数》
《采暖通风与空气调节设计规范》
(相关标准：GB/T50001-2010, GB/T 50104-2010, JG/T194-2006, GA/T 798-2008, GB/T17428-2009, GB15930-2007, GB/T11228-2008, GB50019-2003)

4、住宅高性能排气道系统
4.1 系统组成
住宅高性能排气道系统主要由以下五大部分组成：
（1）竖向穿越各楼层的排气道；
（2）屋面风帽或引风机；
（3）排气道进气口高性能接口部件，包括：防火止回阀、导流装置、文丘里变压板、过墙管件等；
（4）排气道支管；
（5）排油烟机或排气扇。
选用本图集住宅高性能排气道系统时，必须完整使用上述功能部件，以确保排气道系统性能的发挥。

4.2 工作原理
4.2.1 当排油烟机（或排气扇）启用时，防火止回阀开启，抽吸油烟或废气流过排气道支管和接口部件，排入竖问共用排气道中，并顺流而上，从屋面风帽排出，实现高空排放；当排油烟机（或排气扇）停用时，防火止回阀自动关闭，阻止排气道内的油烟或废气回流。
4.2.2 高性能接口部件的文丘里变压板与导流装置协同作用形成变压，降低排气口处的气流静压（基本为负压状态），有利于烟气顺畅排放，杜绝串烟、串味现象。
4.2.3 当厨房排气道烟气温度升至150℃时，卫生间排气道烟气温度升至70℃时，感温元件动作，防火止回阀将自动关闭，隔断排气道与住户之间的连接通道，防止火灾蔓延，确保住宅建筑的安全。

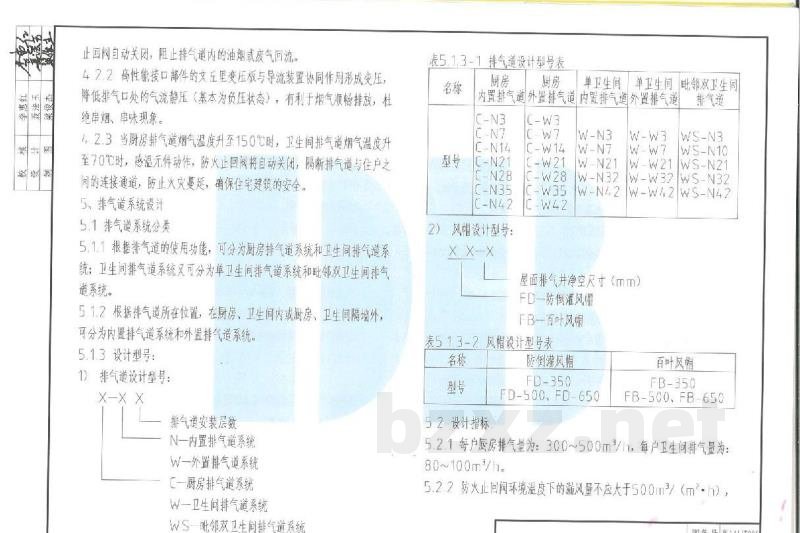

5、排气道系统设计
5.1 排气道系统分类
5.1.1 根据排气道的使用功能，可分为厨房排气道系统和卫生间排气道系统；卫生间排气道系统又可分为单卫生间排气道系统和邻双卫生间排气道系统。
5.1.2 根据排气道所在位置，在厨房、卫生间内或厨房、卫生间隔墙外，可分为内置排气道系统和外置排气道系统。
5.1.3 设计型号：
1）排气道设计型号：X-X 表示排气道安装层数；N 表示内置排气道系统；W 表示外置排气道系统；C 表示厨房排气道系统；W 表示卫生间排气道系统；WS 表示邻双卫生间排气道系统。
2）风帽设计型号：
防倒灌风帽 FD：FD-350, FD-500, FD-650
百叶风帽 FB：FB-350, FB-500, FB-650

5.2 设计指标
5.2.1 每户底层排气量为：300~500m³/h，每户卫生间排气量为：80~100m³/h。
5.2.2 防火止回阀环境温度下的漏风量不应大于500m³/h，火灾温度下的漏风量不应大于700m³/h。
5.2.3 排气道和防火止回阀的耐火极限不应小于1h。

5.3 设计要点
5.3.1 根据建筑使用要求和层数，从排气道详图及选用表中选择排气道的设计型号，对应给出楼板预留洞尺寸或室外圈梁内洞尺寸、墙体预留洞尺寸等作设计配合。
5.3.2 排气道中途转弯时，根据选用的排气道型号和弯管的安装位置，以弯管选用表中选取弯管的型号和相关尺寸。
5.3.3 根据屋面形式，从屋面风帽详图及选用表中选择风帽的设计型号，对应给出防倒灌风帽或百叶风帽的安装构造及风帽基座相关尺寸。
5.3.4 厨房和卫生间不得共用同一个竖向排气道系统。
5.3.5 排气道系统内严禁穿越设备管线。
5.3.6 餐饮业厨房、柴油发电机房、燃气热水器等废气排放不得接入住宅排气道系统。
5.3.7 排气道应尽量靠近吸油烟机（或换气扇）布置，进气口应朝向排油烟机（或排气扇）。
5.3.8 排气道应伸出屋面，伸出高度应有利于烟气扩散，并应根据屋面形式、非出口周围遮挡物的高度和距离等因素综合考虑，同时应符合国家有关规范的规定。

6、安装
6.1 排气道安装
6.1.1 排气道安装应在建筑结构主体工程完工、楼地面及墙面装饰工程及其他设备管道工程施工之前进行。
6.1.2 排气道安装之前，应对照设计文件，核查建筑层高、楼板预留洞、室外圈梁内洞或墙体预留孔的尺寸和位置是否正确，如不符合安装要求，应及时通知建筑施工单位进行整改。
6.1.3 排气道各楼层进气口的方向和位置必须预先由设计人员确定，由生产厂家现场切割完成。如果后期需要改变进气口的方位，应将原来的进气口进行密封处理。
6.1.4 排气道应从下至上逐层安装。在安装过程中，排气道的所有开口部位均应采取适当的封盖保护措施，以防止杂物掉入排气道内部。
6.1.5 安装首层排气道之前，应用1:3水泥砂浆将安装底座找平，保证排气道的底座密封、不漏气。
6.1.6 排气道在楼面标高处对接时，结合部位应用1:3水泥砂浆抹浆，应饱满，确保密封严实。内置排气道见18页详图；外置排气道见18页详图。
6.1.7 对于复式住宅的排气道，还需要用U型抱箍或L型抱箍加以固定。
6.1.8 排气道应垂直安装，每隔5层设钢筋或角钢承托。
6.1.9 排气道安装完毕，由土建施工单位封填排气道与楼板之间的缝隙并根据设计要求做好防水处理。
