【甘02J04-4】 内装修（伸缩缝）

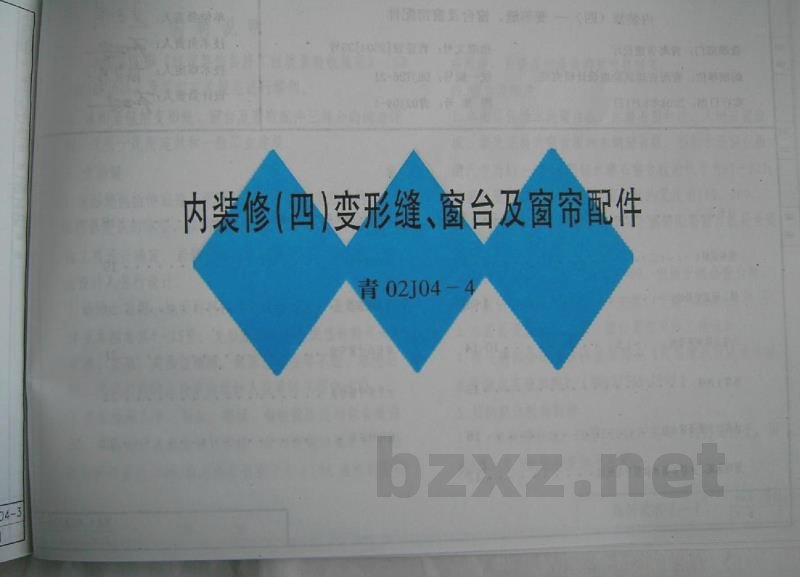

内装修（四）变形缝、窗台及窗帘配件

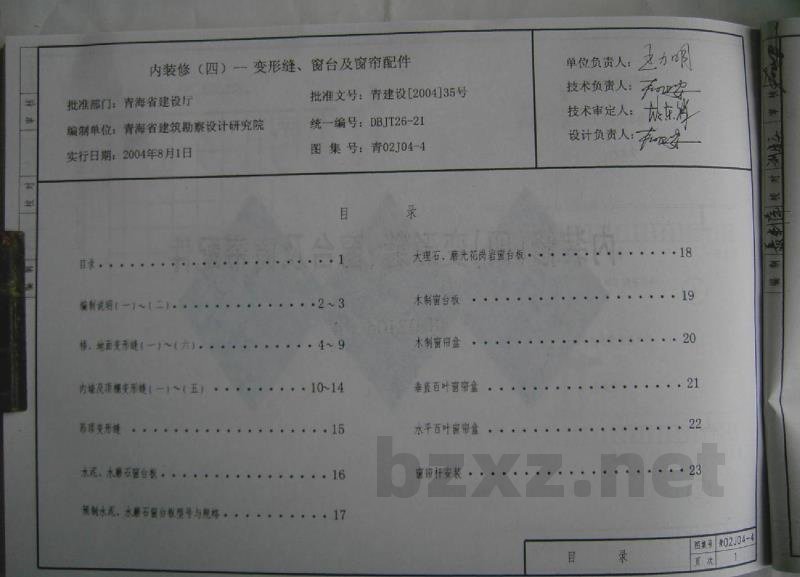

图集号：青02J04-4
批准部门：青海省建设厅
编制单位：青海省建筑勘察设计研究院
实行日期：2004年8月1日

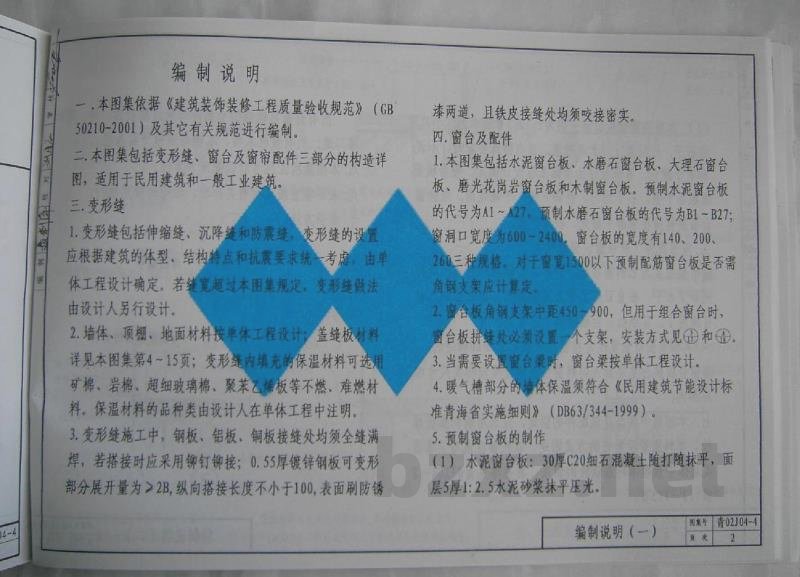

【编制说明】
一、本图集依据《建筑装饰装修工程质量验收规范》（GB50210-2001）及其它有关规范进行编制。
二、本图集包括变形缝、窗台及窗帘配件三部分的构造详图，适用于民用建筑和一般工业建筑。
三、变形缝
1. 变形缝包括伸缩缝、沉降缝和防震缝，其设置应根据建筑的体型、结构特点和抗震要求统一考虑，由单体工程设计确定。若缝宽超过本图集规定，变形缝做法由设计人另行设计。
2. 墙体、顶棚、地面材料按单体工程设计。变形缝内填充的保温材料可选用矿棉、岩棉、超细玻璃棉、聚茉苯乙烯板等不燃、难燃材料。保温材料的品种由设计人在单体工程中注明。
3. 变形缝施工中，钢板、铝板、铜板接缝处均须全缝满焊，若搭接时应采用铆钉铆接；0.55厚镀锌钢板可变形部分展开量为 >2B，纵向搭接长度不小于100mm，表面刷防锈漆两道，且铁皮接缝处均须咬接密实。
四、窗台及配件
1. 本图集包括水泥窗台板、水磨石窗台板、大理石窗台板、磨光花岗岩窗台板和木制窗台板。预制水泥窗台板的代号为A1~A27，预制水磨石窗台板的代号为B1~B27；窗洞口宽度为600~2400mm，窗台板的宽度有140、200、260三种规格。对于窗宽1500mm以下的预制配筋窗台板是否需角钢支架应按设计计算确定。
2. 窗台板角钢支架中距450~900mm，但用于组合窗台时，窗台板拼缝处必须设置一个支架。
3. 当需要设置窗台梁时，窗台梁按单体工程设计。
4. 暖气槽部分的墙体保温须符合《民用建筑节能设计标准青海省实施细则》（DB63/344-1999）。
5. 预制窗台板的制作：
（1）水泥窗台板：30厚C20细石混凝土随打随抹平，面层5厚1:2.5水泥砂浆抹平压光。

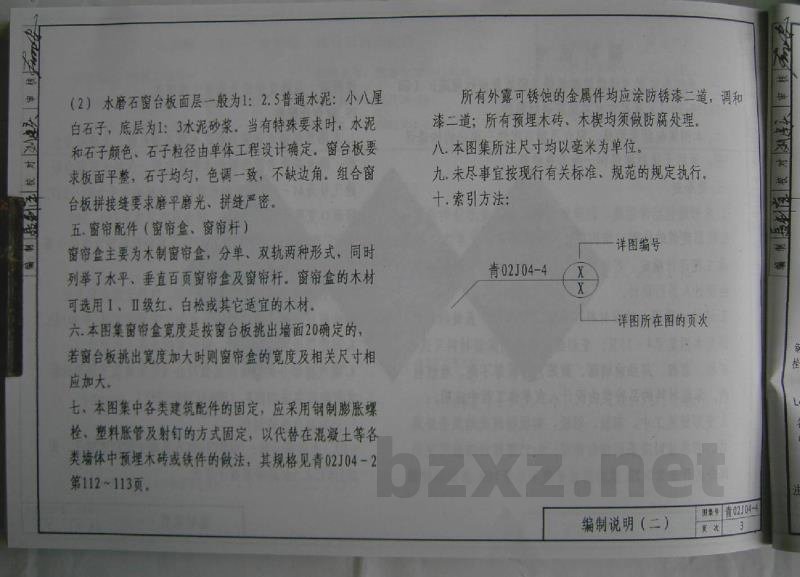

（2）水磨石窗台板：面层一般为1:2.5普通水泥与小八厘白石子混合，底层为1:3水泥砂浆。当有特殊要求时，水泥和石子的颜色、粒径由单体工程设计确定。窗台板要求板面平整，石子均匀，色调一致，不缺边角。组合窗台板拼接缝要求磨平磨光、拼缝严密。
五、窗帘配件（窗帘盒、窗帘杆）
窗帘盒主要为木制窗帘盒，分为单轨、双轨两种形式，同时包括水平、垂直百叶窗帘盒及窗帘杆。窗帘盒的木材可选用I、II级红松、白松或其他适宜的木材。
六、窗帘盒宽度是按窗台板挑出墙面20mm确定的。若窗台板挑出宽度加大，则窗帘盒的宽度及相关尺寸相应加大。
七、本图集中各类建筑配件的固定，应采用钢制膨胀螺栓、塑料胀管及射钉的方式固定，以代替在混凝土等各类墙体中预埋木砖或铁件的做法。其规格见青02J04-2第112~113页。所有外露可锈蚀的金属件均应涂防锈漆二道、调和漆二道；所有预埋木砖、木模均须做防腐处理。
八、本图集所注尺寸均以毫米为单位。
九、未尽事宜按现行有关标准、规范的规定执行。
十、索引方法：详图编号及详图所在页次。

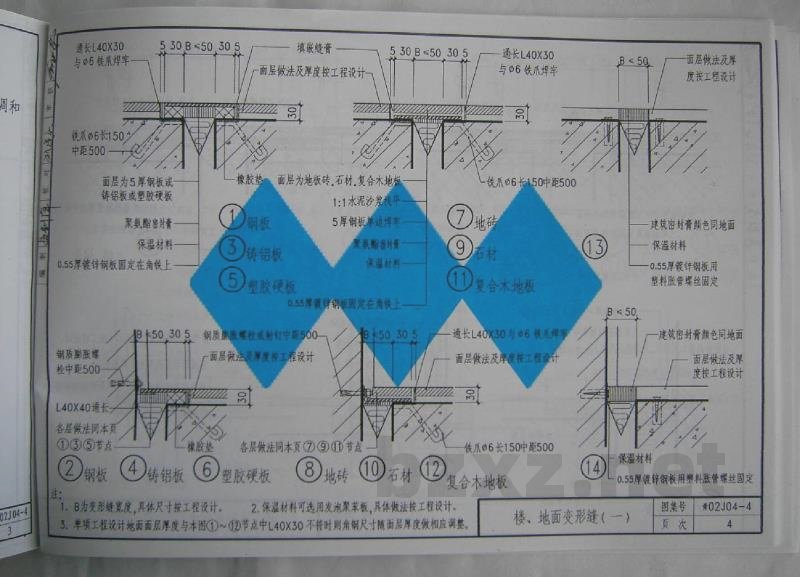

【变形缝构造要点】
1. 变形缝宽度（B）及具体尺寸按设计确定。
2. 构造层次：包括活动盖板（可选用25厚花纹硬橡皮板、5厚钢板、铝板或塑胶硬板）、保温材料（可选用发泡聚茉苯板）、0.55厚镀锌钢板、钢质膨胀螺栓或射钉等。
3. 密封要求：接缝处应使用聚氨酯密封膏或建筑密封胶，颜色应与地面保持一致。
4. 盖板要求：5厚钢板应双面刷两道防锈漆；活动盖板厚度通常大于30mm；面层可采用地板砖、石材或复合木地板。
