【苏G9802】 保温隔热钢筋混凝土屋面板

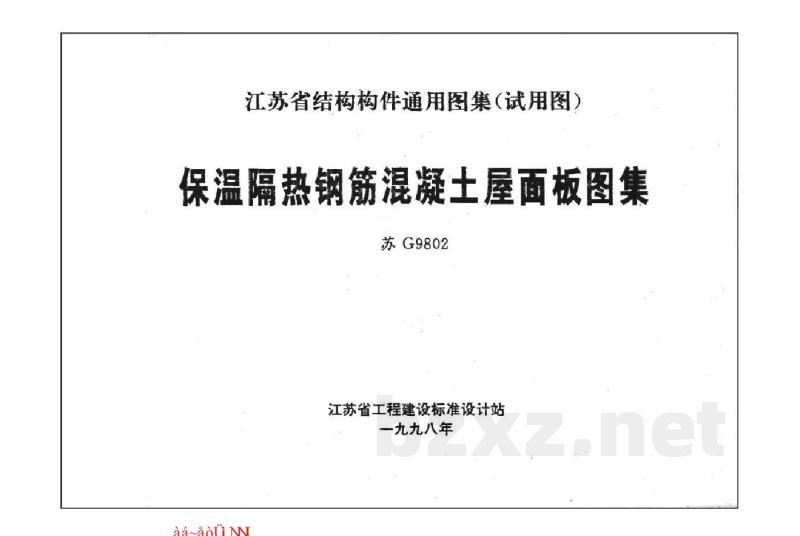

江苏省结构构件通用图集（试用图）

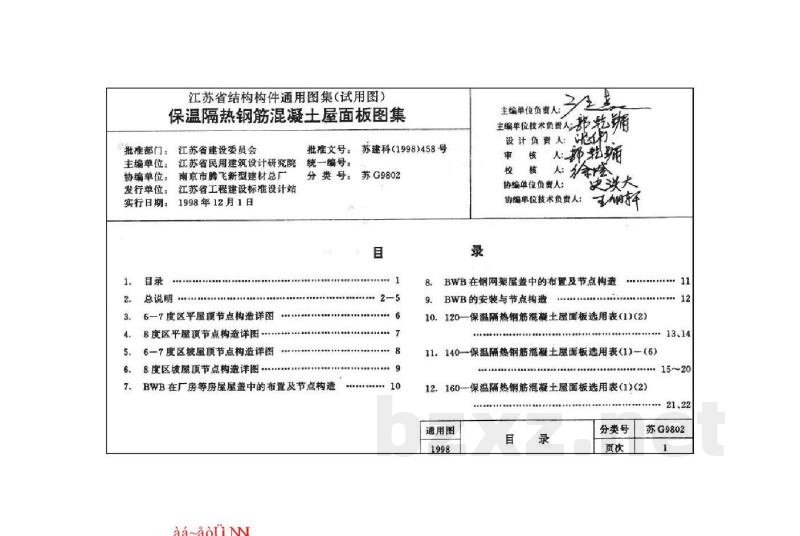

保温隔热钢筋混凝土屋面板图集（苏G9802）

批准部门：江苏省建设委员会苏建科（1998）458号

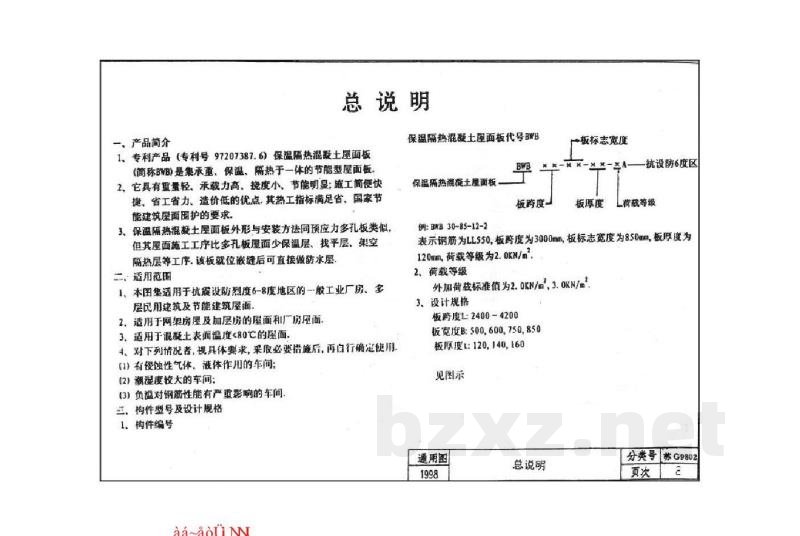

一、产品简介
保温隔热混凝土屋面板代号为BWB（专利号：97207387.6）。BWB保温需热混凝土屋面板是集承重、保温、隔热于一体的节能型屋面板。其优点包括：重量轻、承载力高、挠度小、节能效果显著、施工简便快捷、造价低。其热工指标满足江苏省及国家节能建筑屋面围护的要求。

二、安装方法
BWB板的外形与安装方法与预应力多孔板类似，但其屋面施工工序更简便，省去了单独铺设保温层、找平层及架空隔热层等工序。该板在就位嵌缝后，可直接进行防水层施工。

三、适用范围
1. 本图集适用于抗震设防烈度6-8度地区的一般工业厂房、多层民用建筑及节能建筑屋面。
2. 适用于网架房屋及加层房的屋面和厂房屋面。
3. 适用于混凝土上表面温度 < 80℃ 的屋面。
4. 针对以下特殊情况，需根据具体要求采取必要措施后方可使用：
(1) 有腐蚀性气体或酸雨作用的车间；
(2) 潮湿度较大的车间；
(3) 负温对钢筋性能有严重影响的车间。

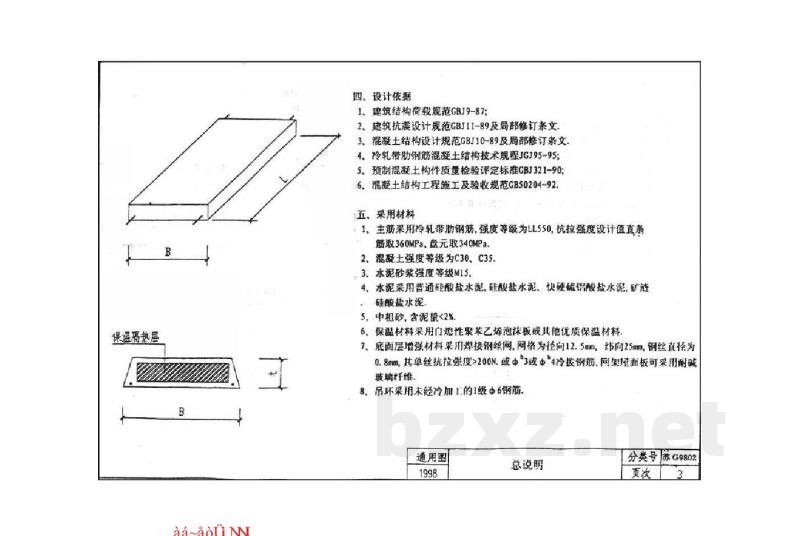

四、设计依据
1. 《建筑结构荷载规范》GBJ 08-87；
2. 《建筑抗震设计规范》GBJ 11-89及局部修订条文；
3. 《混凝土结构设计规范》GBJ 10-89及局部修订条文；
4. 《冷轧带肋钢筋混凝土结构技术规程》JGJ 95-95；
5. 《预制混凝土构件质量检验评定标准》GBJ 321-90；
6. 《混凝土结构工程施工及验收规范》GB 50204-92。

五、采用材料
1. 主材采用冷轧带肋钢筋，强度等级为 LL550。抗拉强度设计值：直条筋取 360MPa，盘元取 340MPa。
2. 混凝土强度等级为 C30、C35。
3. 水泥砂浆强度等级为 M15。
4. 水泥采用普通硅酸盐水泥、快硬硫铝酸盐水泥或矿渣硅酸盐水泥。
5. 砂石材料：使用中粗砂，含泥量 < 2%。
6. 保温材料：采用聚乙烯泡沫板或其他优质保温材料。
7. 底面层增强材料：采用焊接钢丝网，网格为径向 12.5mm，轴向 25mm，钢丝直径 0.8mm，单丝抗拉强度 > 200N；或采用 Φ*3 或 Φ*4 冷拔钢筋网架；网架屋面板可采用耐碱玻璃纤维。
8. 吊环：采用经冷加工的1级中5钢筋。

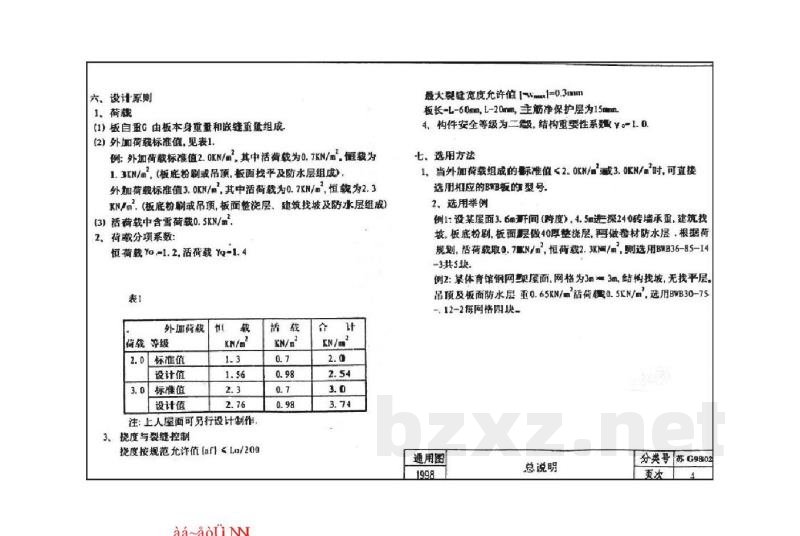

六、设计原则
1. 荷载：
(1) 板自重：由板本身重量和缝隙重量组成。
(2) 外加荷载：
- 标准值 2.0 kN/m² 时：恒载设计值 1.56 kN/m²，活荷载设计值 0.98 kN/m²（其中活荷载含雪荷载 0.5 kN/m²）。
- 标准值 3.0 kN/m² 时：恒载设计值 2.76 kN/m²，活荷载设计值 0.98 kN/m²（其中活荷载含雪荷载 0.5 kN/m²）。
注：上人屋面可另行设计制作。
(3) 荷载分项系数：恒荷载系数 $\gamma_G = 1.2$，活荷载系数 $\gamma_Q = 1.4$。
2. 挠度与裂缝控制：
(1) 挠度：设计允许值 $\delta \le L/200$。
(2) 裂缝：最大允许裂缝宽度 $w_{max} \le 0.3 ext{mm}$（当 $L=6 ext{m}$ 时），$w_{max} \le 0.2 ext{mm}$（当 $L=4 ext{m}$ 时）。
(3) 保护层：主筋净保护层为 15mm。
3. 安全等级：构件安全等级为二级，结构重要性系数 $\gamma_I = 1.0$。

七、选用方法
1. 当外加荷载标准值为 2.0 kN/m² 或 3.0 kN/m² 时，可直接选用相应的 BWB 板型号。
2. 选用示例：
- 示例1：某屋面跨度 3.6m，进深 4.5m，建筑找坡、板底粉刷、板面整浇层及卷材防水层，按规范荷载计算，选用 BWB 36-85-14-3 共 3 块。
- 示例2：某体育馆钢网架屋面，网格为 3m×3m，结构找坡，选用 BWB 30-75-12-2 每网格 4 块。
- 示例3：某斜屋面，坡度 30°，开间 3.4m，进深 3.6m，板面无找平层及挂瓦，选用 BWB 34-75-12-2 共 4 块及 BWB 34-60-12-2 共 1 块。

八、热工技术指标
构件总热阻值 $\ge 1.3 ext{ K}cdot ext{m}^2/ ext{W}$。

九、质量检验
1. BWB 板制作应符合国家有关规范规程的规定。
2. 安装质量及检验应遵守 JGJ 95-95、GBJ 321-90、GB 50204-92 及江苏省地方标准。
3. 构件性能检验要求：
(1) 加荷方法：采用荷载分级均布加荷。
(2) 检验时间：应在混凝土及砂浆强度达到设计要求时进行。
(3) 检验条件：支点距离取 $L - ext{板长} - 80 ext{mm}$。
(4) 检验项目：承载力检验、挠度检验、裂缝宽度检验。

十、施工与验收
保温隔热混凝土屋面板的施工与验收，应按江苏省地方标准《保温隔热混凝土屋面板施工、验收规程》（DB32/T 194-1998）执行。
