【闽2002J20(2)】 住宅厨房卫生间变压防串烟（味）防倒灌排气道选用图集（二）

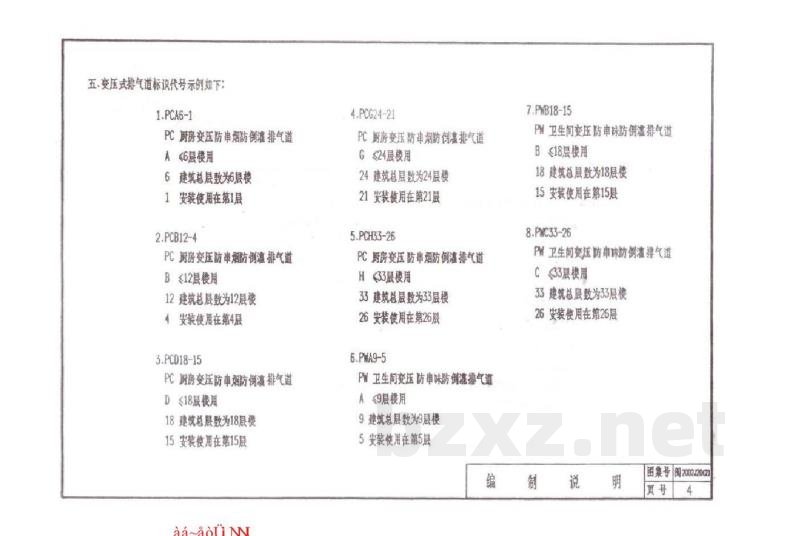

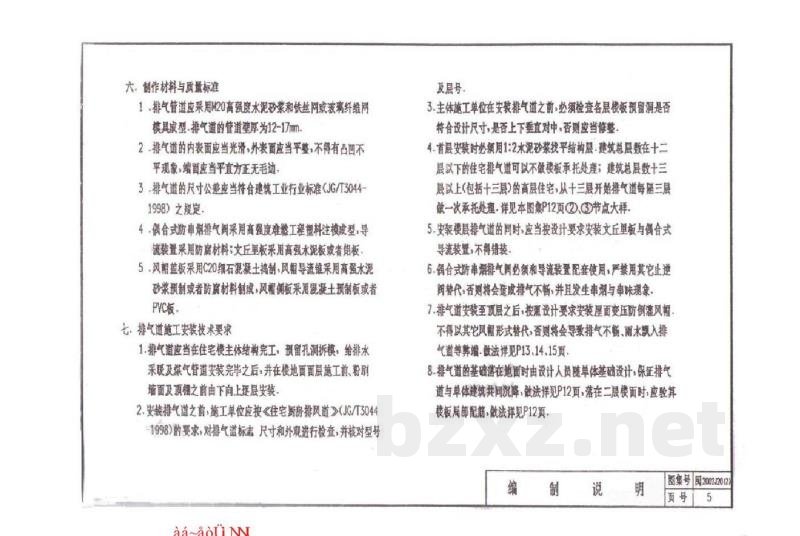

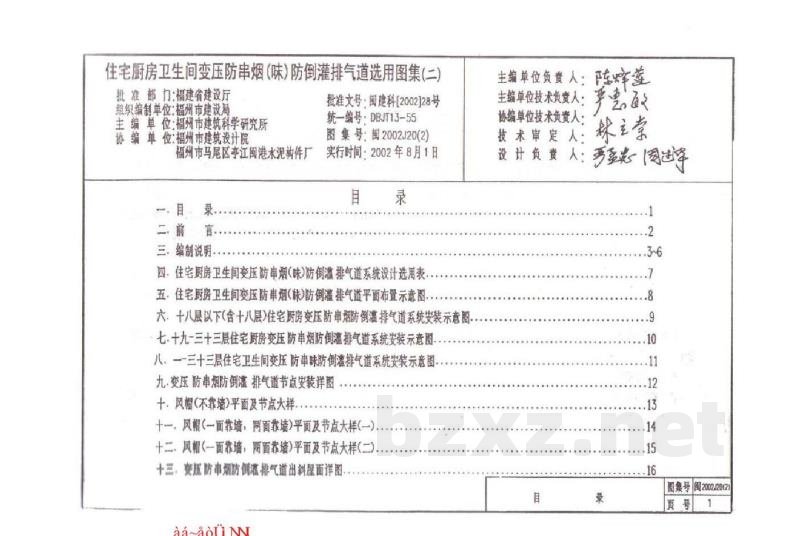

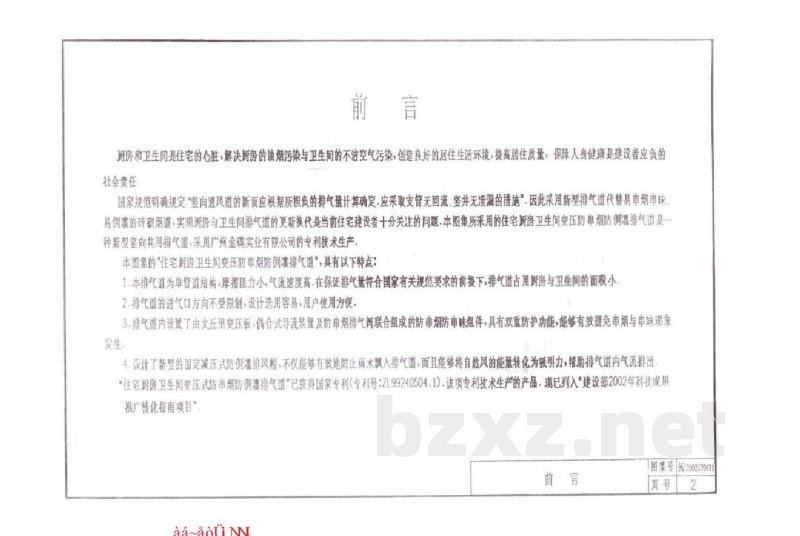

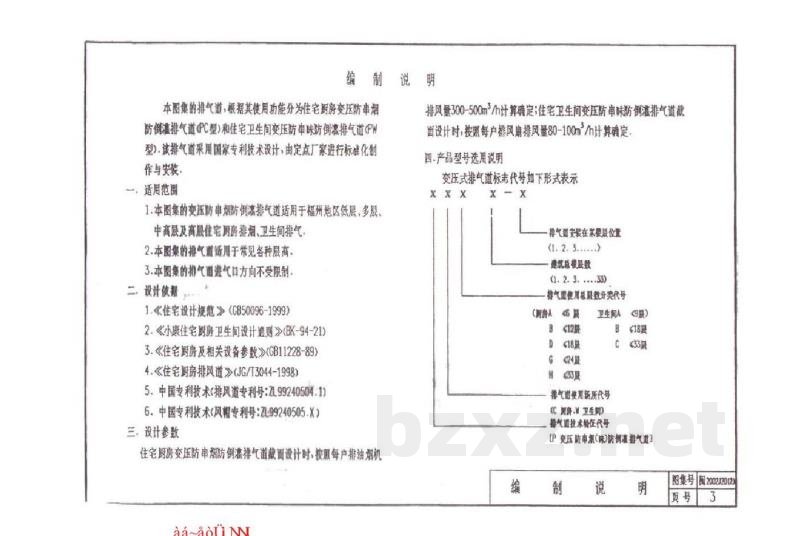

住宅厨房卫生间变压防串烟（味）防倒灌排气道选用图集（二）批准部门·福建省建设厅 组织编制单位：福州市建设局 主编单 位：福州市建筑科学研究所协编单位：福州市建筑设计院 福州市马尾区亭江闽港水泥构件厂一，目录 二前言 三，编制说明． 批准文号·闽建科[2002128号 统一编号：DBJT13-55 图集号：闽2002J20（2) 实行时间：2002年8月1日 自 录 四，住宅厨房卫生间变压防申烟（味）防倒灌排气道系统设计选用表五：住宅厨房卫生间交变压防电烟（味）防倒灌排气道平面布置示意图六，十八层以下（含十八层）住宅厨房变压防申烟防倒灌排气道系统安装示意图七十九-三十三层住宅厨房变压防申烟防倒灌排气道系统安装示意图八，一-三十三层住宅卫生间交压防申味防倒准排气道系统安装示意图九变压防串烟防温排气道节点安装详图十风帽（不靠墙）平面及节点大样十一，风帽（一面非靖，两面非墙）平面及节点大样（一）.十二，风帽（一面靠墙，两面靠墙）平面及节点大样（二）十三，变压防电烟防侧酒排气道出斜屋面祥图aaaou 主编单位负责人 陈峰蓬 主编单位技术负责人： 梦崇 协编单位技术负责人： 技术审定人： 罗鱼妆（国进子 设计负资人： .2 +3~6 0 t0 .11 12 .13 .14 15 目 景 图集号周20020（2 页号 前言 厨房和卫生间是住宅的心胜，解决厨房的油烘污染与卫生间的不洁空气污染，创造良好的居住生活环境，提高居住质量，保障人身健康是建设者应负的社会责任 国家规范明确规定“整向通风道的断面应根据所担负的排气量计算确定，应采取支管无回流，坚井无泄漏的措施”因此采用新型排气道代替易申烟申味易创富的砖例烟道，实现厨房与卫生间排气道的更新换代是当前住宅建设者十分关注的间题，本图集所采用的住宅厨房卫生间变压防申烟防倒流排气道是种新型坚向共用排气道，采用广州金碟实业有限公司的专利技术生产本图集的“住宅厨房卫生问变压防申烟防倒灌排气道”，具有以下特点：1.本排气道为单管道结构，摩擦阻力小，气流速度高，在保证排气量特合国家有关规范要求的前提下，排气道占用厨房与卫生间的面积小2排气道的进气口方向不受限制，设计选用容易，用户使用方便3.排气道内设置了由文丘单变压版，做合式导流装置及防申烟排气阅联合组成的防申烟防申味组件，具有双重防护功能·能够有效避免审烟与串味现象发生。 4.没计了新型的固定减压式防倒谨排风帽，不仅能够有效地防止雨水乳入排气道，而且能够将自然风的能量转化为吸引力，帮助排气道内气流排出“住宅厨房卫生间变压式防申烟防例灌排气道”已获得国家专利（专利号：ZL99240504.1).该项专利技术生产的产品现已列入“建设部2002年科技皮果推广糖化指南项目” 前育 aa~aou 编制说明 本图集的排气道，根据其使用功能分为住宅厨房变压防串烟防倒温排气道PC型）和住宅卫生间变压防申床防倒灌排气道PW型）该排气道采用国家专利技术设计·由定点厂家进行标准化制作与安装， 一，适用范围 1.本图集的交压防电烟防倒灌排气道适用于福州地区低层，多层中高层及高层住宅厨房排烟、卫生间排气2.本图集的排气首活用于带见各种层高3.本图集的排气道进气口方向不受限制二、设计帮 1.《住宅设计规范》（GB50096-1999）2.《小康住宅厨房卫生间设计通则》（BK-94-21)3.《住宅厨房及相关设备参数》（GB11228-89）4.《住宅厨房排风道》（JG/T3044-1998）5.中国专利技术排风道专利号：ZL99240504：1)6.中国专利技术（风帽专利号：ZL99240505.X）三。设计参数 住宅厨房变压防申烟防例灌排气道截面设计时，按照每户排油烟机aa~aou 排风量300-500m/h计算确定：住宅卫生间变压防申味防例温排气道款面设计时，按照每户排风扇排风量80-100m/h计算确定四产品型号选用说明 变压式排气道标志代号如下形式表示XXX X-X 非气道安装在某婴层位量 (1.2.3.*) 健优验视民数 (1.2-5..33) 排气通锁眉总限数分类代号 C限房A服 B12层 DC8R G4盒 卫生间A9层） B18 C展 排气道使用新所代号 C百房.M卫生间） 提气进技术能在代号 P变压防申烟（味）防钢准排气道】编 制 说 明 图集号闵20023202 页号 3 五.交压式排气道标识代号示例如下：1.PCA6-1 PC 厨房变压防 串烟防倒灌排气道A6层楼用 6建筑总层数为6层楼 1安装使用在第1层 2.PCB12-4 PC厨房交压防电烟防倒淳排气道B：≤12层校用 12建筑总层数为12层校 4安装使用在第4层 3.PCD18-15 PC 厨房变压防电烟防倒灌排气道D≤18限优用 18建炕总层数为18层慢 15安装使用在第15层 aa~aouM 4.PCG24-21 PC 厨房变压防电超防创温排气道G≤24层用 24建筑总层数为24层楼 21安装使用在第21层 5.PCH33-26 PC 厨房变压 防电烟防倒温排气道H3层楼用 33建筑总层数为33层楼 26安装使用在第26层 6.PWA9-5 PW 卫生间变压防 申味防倒源排气道A#9层裱用 9建筑总层教为9层楼 5安装使用在第5层 编 7.PWB18-15 PN 卫生间交压防申味防例速排气道B≤18层楼用 18 建筑总层致为18层楼 15安装使用在第15层 8.PNC33-26 PH 卫生间变压防申味防例排气道C33属快用 33 建筑总息数为33层校 26安装使用在第26层 制 说 明 图集号闵2002-2002 页号 4 六。制作材料与质量标准 1排气管道应采用M20高强度水泥砂荣和铁丝网或玻璃纤维用模具成型.排气道的营道學厚为12-17mm2排气道的内表面应当光滑，外表面应当平整，不得有凸国不平现象，端面应当平直方正无毛边3排气道的尺寸公差应当符合建筑工业行业标准（JG/T3044-1998）之规定 4.偶合式防申烟排气网采用商强度难整工程塑料注模皮型，导流装量采用防腐材料：文丘单板采用高强水泥板或者铝板5风相盖板采用C20细石混凝土搞制，风帽导流锥采用高强水泥砂奖预制或者防腐材料制成，风帽制板采用爆凝土预制板或者PVC板 七：排气道施工安装技术要求 1.排气道应当在住宅棱主体结构完工，现留孔洞拆模，给排水采暖及煤气营道安装完毕之后，并在楼地面面层施工前、粉刷墙面及顶桶之前由下向上旺层安装2.安装排气道之前施工单位应按《住宅厨房排风道2（JG/T30441998）的要求，对排气道标志尺寸和外观进行检查，并核对型号aa~aou 及层号. 3.主体械工单位在安装排气道之前，必须检查各层楼板预留调是否特合设计尺寸，是否上下垂直对中，否则应当修整4.首层安装时必领用1:2水泥砂荣技平结构层·建筑总层数在十二层以下的住宅排气道可以不做楼板承托处理：建筑总层数十三层以上（包括十三层）的高层住宅，从十三层开始排气道每用三层做一次承托处理·详见本图集P12页②3节点大样5.安装层排气道的同时，应当按设计要求安装文丘单板与复合式导流装，不停错装 6.得合式防电烟排气阅必须和导流装置配套使用，严禁用其它止递国替代，否则将会活成排气不畅，并且发生串烟与电肤现象7.排气道安装至顶层之后，按更设计要求安装屋面变压防钢海风间不得以其它风帽形式替代，否则将会导致排气不畅，雨木腻人排气道等弊端.做法详见P13.14.15页，8.排气道的基础落在地面时由设计人员随单体基础设计，保证排气道与单体建筑共同沉感，做法详见P12页，落在二层楼面时，应验算楼板局部配筋，做法详见P12页，编 制 说 明 图集号国20020（2 页号 5 9.排气道安装完毕，主体施工单位应选派专业人员·在排气道与楼板预留孔洞之间的整魔外支样楼板底模，用不小于C20细石混凝士填实，填缝的细石混凝土宜掺微摩胀剂，并作好防水处理，做法样见P12页 八，排气道标志及搬运和推放要求1-应当在排气道的显眼位置：标明规格型号、生产日期、产品编号等标志性内容. 2.运输时，排气道的两端应用方水垫起，方木臣商端部约300mm.3.排气道应当按照规格，分类堆放在坚实平整的场地上。4.排气道应当水平堆放整齐，每层排气道在距离端部约300mm处应当放置垫木，堆放高度不应大于1.6m也可以垂直堆放，5.排气道有关配件应当要善包装九。其它注意事项 1.住宅变压防申烟防温排气道是一个完整的系统，所有组成部分协同作用，才能够达到设计使用效果，因此，在使用中不得随意折除或改变原有结构， 2.厨房与卫生间不得共用一个排气道aa~aou 3.燃气热水器的排烟管严禁接入排气道内4.排气道安装与使用期间，不得用杂物堵塞排气道和屋面风箱出风口，应当定期清洗偶合式防申烟排风阀5.不得将排气道作为上下穿越管线的孔道6.不得在排气道任何位置加装进气口7.排气道应当垂直向上布置，中途不得转弯8.排气道应当尽量靠近排油烟机和排气扇布置9.住宅厨房变压排气道宜与排油烟机配套使用，不采用轴流式排风扇 10.当两节管道的对接缝外露（不在棱板中）时·主体施工单位在接缝处500m范围内、满贴涂塑中碱玻璃纤维网格布一层，网格8目/石寸，采用建筑胶粘贴 11.厨房，卫生间排气道必须增加粉刷保护层·做法同厨房内墙编 制 说 明 图集号1200202 页号 o
