【皖2005J206】 高分子复合防水卷材（园强系列）屋面构造

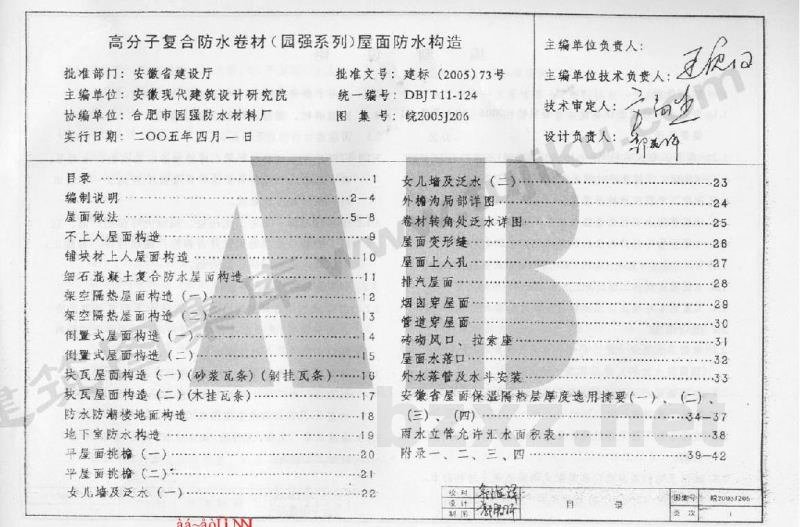

安徽省工程建设标准设计：高分子复合防水卷材（园强系列）屋面构造
统一编号：DBJT11-124
图集号：皖2005J206
批准部门：安徽省建设厅
主编单位：安徽徽现代建筑设计研究院
协编单位：合肥市园强防水材料厂
实行日期：2005年4月1日

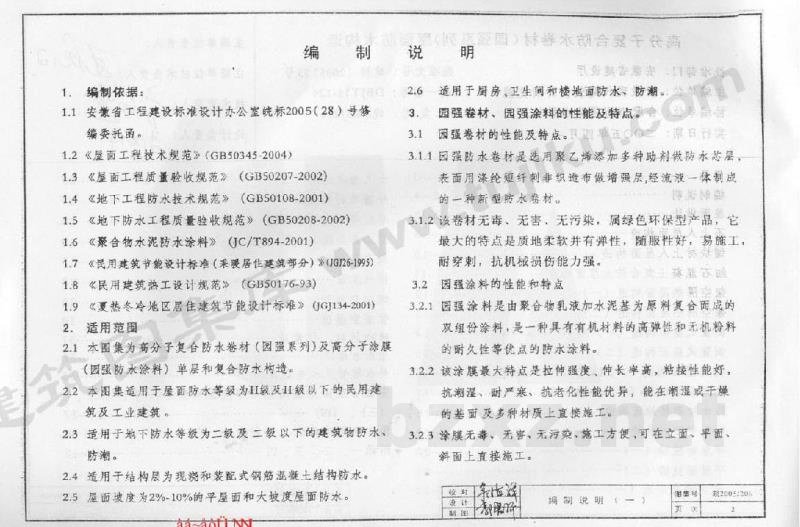

1 编制依据
1.1 安徽省工程建设标准设计办公室皖标2005（28）号修编委托函。
1.2 《屋面工程技术规范》（GB50345-2004）
1.3 《屋面工程质量验收规范》（GB50207-2002）
1.4 《地下工程防水技术规范》（GB50108-2001）
1.5 《地下防水工程质量验收规范》（GB50208-2002）
1.6 《聚合物水泥防水涂料》（JC/T894-2001）
1.7 《民用建筑节能设计标准（采暖居住建筑部分）》（IGJ26-1995）
1.8 《民用建筑热工设计规范》（GB50176-93）
1.9 《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）

2 适用范围
2.1 本图集为高分子复合防水卷材（园强系列）及高分子涂膜（园强防水涂料）单层和复合防水构造。
2.2 本图集适用于屋面防水等级为II级及II级以下的民用建筑及工业建筑。
2.3 适用于地下防水等级为二级及二级以下的建筑物防水、防潮。
2.4 适用于结构层为现浇和装配式钢筋混凝土结构的防水。
2.5 屋面坡度为2%-10%的平屋面和大坡度屋面防水。
2.6 适用于厨房卫生间和楼地面防水防潮。

3 园强卷材、园强涂料的性能及特点
3.1 园强防水卷材的性能及特点
3.1.1 园强防水卷材是选用聚乙烯添加多种助剂做防水芯层，表面用涤纶短纤非织造布做增强层，经流体一体制成的一种新型防水卷材。
3.1.2 该卷材无毒、无害、无污染，属绿色环保型产品。其最大的特点是质地柔软并有弹性，随形性好，易施工，耐穿刺，抗机械损伤能力强。
3.2 园强涂料的性能和特点
3.2.1 园强涂料是由聚合物乳液加水泥基为原料复合而成的双组份涂料，是一种具有有机材料的高弹性和无机粉料的耐久性的防水涂料。
3.2.2 该涂料最大特点是拉伸强度大，伸长率高，粘接性能好，抗潮湿、耐严寒、抗老化性能优异，能在潮湿或干燥的基面及多种材质上直接施工。
3.2.3 涂料无毒、无害、无污染，施工方便，可在立面、平面、斜面上直接施工。

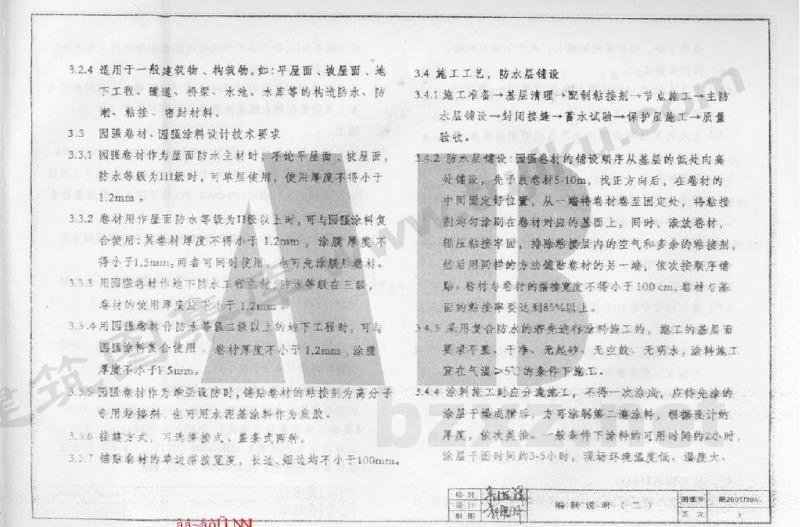

3.2.4 适用于一般建筑物、构筑物，如：平屋面、坡屋面、地下工程、暖道、桥架、水池、水库等的构造防水、防潮、粘接、封边材料。

3.3 园强卷材、园强涂料设计技术要求
3.3.1 园强卷材作为屋面防水主材时，不论是屋面还是坡屋面，防水等级为II级时，可单层使用，使用厚度不得小于1.2mm。
3.3.2 卷材用作屋面防水等级为II级以上时，可与园强涂料复合使用。其卷材厚度不得小于1.2mm，涂料厚度不得小于1.5mm，两者可同时采用，也可先涂料后卷材。
3.3.3 用园强卷材作地下防水工程，防水等级为三级时，卷材的使用厚度应不小于1.2mm。
3.3.4 用园强涂料作地下防水工程，防水等级为二级以上时，可与卷材复合使用。卷材厚度不小于1.2mm，涂料厚度不小于1.5mm。
3.3.5 屋面作为防渗时，铺贴卷材的粘接剂为高分子专用粘结剂，也可使用水性涂料作为胶粘剂。施工方式可选粘结剂式、盖条式等。
3.3.6 卷材单边搭接宽度、长边、短边均不小于100mm。

3.4 施工工艺、防水层铺设
3.4.1 施工流程：基层处理 $\rightarrow$ 配制粘结剂 $\rightarrow$ 节点施工 $\rightarrow$ 主防水层铺设 $\rightarrow$ 封闭节点及蓄水试验 $\rightarrow$ 保护层施工 $\rightarrow$ 质量验收。
3.4.2 防水层建设：园强卷材的铺设顺序从基层的低处向高处铺设，先予放线，找正方向后，在卷材的中间画定好位置，从一端卷铺卷材至固定处，将粘接剂均匀涂刷在卷材对应的基面上，同时滚压卷材，辅以压力使粘接牢固，排除粘接层内的空气和多余的粘接剂，最后用同样的方法铺贴卷材的另一面，依次按顺序铺贴。卷材与卷材之间的搭接宽度不得小于100mm，卷材与基面的粘接率要达到85%以上。
3.4.3 采用复合防水的若先进行涂料施工，施工的底层面要水平、干净、无浮砂、无空鼓、无明水。涂料施工宜在气温5℃以上的条件下进行。复合防水施工应分层施工，不得一次涂成，应待前一道涂层干透成膜后，方可涂刷第二道涂料。在一般条件下，涂料的可用时间约为4小时，涂层干透时间约3-5小时。现场环境湿度低、温度大、通风好，则干透时间较短。

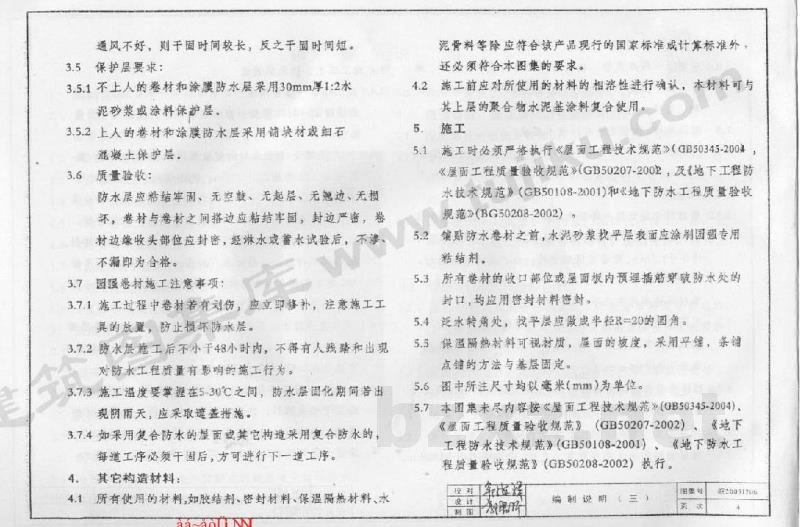

3.5 保护层要求
3.5.1 不上人的卷材和涂膜防水层采用30mm厚1:2水泥砂浆或涂料保护层。
3.5.2 上人的卷材和涂膜防水层采用铺块材或细石混凝土做保护层。

3.6 质量验收
防水层应粘结牢固、无空鼓、无起层、无翘边、无损伤。卷材与卷材之间搭边应粘结牢固，封边严密，卷材边缘收头部位应封密。经淋水或蓄水试验后不渗、不漏为合格。

3.7 园强卷材施工注意事项
3.7.1 施工过程中卷材若有划伤，应立即修补。注意施工工序的放置，防止损坏防水层。
3.7.2 防水层施工后不小于48小时内，不得有人踩踏和出现对防水工程质量有影响的施工行为。
3.7.3 施工温度要控制在5-30℃之间。防水层固化期间如果出现阴雨天，应采取遮盖措施。
3.7.4 如果采用复合防水，每道工序必须于前一道工序干透后，方可进行下一道工序。

4 其他构造材料
4.1 所有使用的材料，如胶结剂、密封材料、保温隔热材料、水用骨料等，除应符合该产品现行的国家标准或行业标准外，还必须符合本图集的要求。
4.2 施工前应对所使用的材料的相容性进行确认，本材料可与其上层的聚合物水泥基涂料复合使用。

5 施工
5.1 施工时必须严格执行《屋面工程技术规范》（GB50345-2004）、《屋面工程质量验收规范》（GB50207-2002）、《地下工程防水技术规范》（GB50108-2001）和《地下防水工程质量验收规范》（GB50208-2002）。
5.2 铺贴防水卷材之前，水泥砂浆找平层表面应涂刷园强专用粘结剂。
5.3 所有卷材的收口部位、屋面板内预留插筋穿破防水处的封口均应用密封材料密封。
5.4 泛水转角处，找平层应做成半径R=20的圆角。
5.5 保温隔热材料可视材质、屋面的坡度，采用平缝、搭接或钉销的方法与基层固定。
5.6 图中所注尺寸均以毫米（mm）为单位。
5.7 本图集未尽内容按《屋面工程技术规范》（GB50345-2004）、《屋面工程质量验收规范》（GB50207-2002）、《地下工程防水技术规范》（GB50108-2001）、《地下防水工程质量验收规范》（GB50208-2002）执行。

6 屋面做法索引方法
（一）一般详图的索引方法：皖2005J206 $\times$ 图集号
（二）屋面构造做法索引方法：详图号 / 详图页次

屋面做法示例：
示例做法（合肥地区）：
1. 40mm厚C20现浇细石混凝土，内配双向钢筋网片。
2. 10mm分格缝宽20mm，缝中用密封材料嵌缝。
3. 铺设防水薄膜一层，搭接宽度100mm。
4. 20mm厚1:3水泥砂浆找平。
5. 园强系列高分子复合防水卷材，厚度$ge$1.2mm。
6. 30mm厚1:3水泥砂浆找平。
7. 90mm厚挤塑聚苯板。
8. 1:6水泥砂浆找平层。
