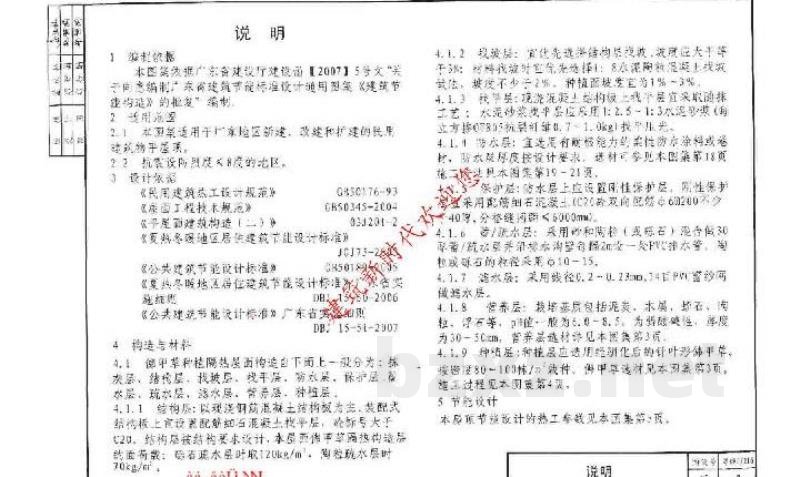

说 明

1　编制依据

本图集根据广东省建设厅建设函【2007】5号文“关于同意编制《广东省建筑节能标准设计通用图集》（建筑节能构造）的批复”编制。

2　适用范围

2.1 本图集适用于广东地区新建、改建和扩建的民用建筑物平屋顶。

2.2 抗震设防烈度≤8度的地区。

3　设计依据

4　构造与材料

4.1 佛甲草种植隔热屋面构造自下而上一般分为：抹灰层、结构层、找坡层、找平层、防水层、保护层、蓄水层、滤水层、透水层、营养层、种植层。

4.1.1 结构层：以现浇钢筋混凝土结构板为主，装配式结构板上宜设置配筋细石混凝土找平层。砼标号大于C20。结构层按结构要求设计，本屋面佛甲草隔热构造层的荷载：砾石疏水层≤取120kg/m²，陶粒疏水层时70kg/m²。

4.1.2 找坡层：宜优先选择轻结构找坡，坡度应大于等于3%；材料找坡时应优先选择1：8水泥陶粒混凝土按坡做法，坡度不少于2%。种植面坡度应为1%～2%。

4.1.3 找平层：现浇混凝土结构板上找平层宜采用随抹工艺；水泥砂浆找平层应采用1：2.5-1：3水泥砂浆（每立方米掺OT805抗裂纤维0.7～1.0kg）或干压光。

4.1.4 防水层：宜选用有耐根能力的柔性防水卷材或涂料，防水层厚度按设计要求。选材可参见本图集第18页施工要点及本图集第19～21页。

4.1.5 保护层：防水层上应设置刚性保护层，刚性保护层宜采用配筋细石混凝土（C20砼双向配筋Φ6@200不少于40厚，分格线间距≤600mm）。

4.1.6 蓄/疏水层：采用砂和陶粒（或砾石）混合做30厚蓄/疏水层并沿排水沟壁每隔2m设一支PVC排水管。陶粒及砾石的粒径采用Φ10～15。

4.1.7 滤水层：采用线径0.2-0.23mm、14目PVC窗纱网做滤水层。

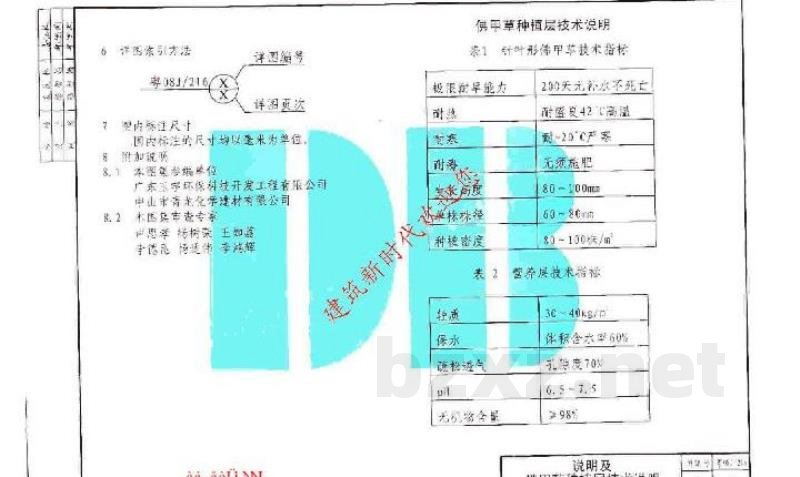

4.1.8 营养层：栽培基质包括泥炭、木屑、碎石、陶粒、浮石等，pH值一般为6.0～8.5。为弱酸性或中性，厚度为30-50mm。营养层选材详见本图集第3页。

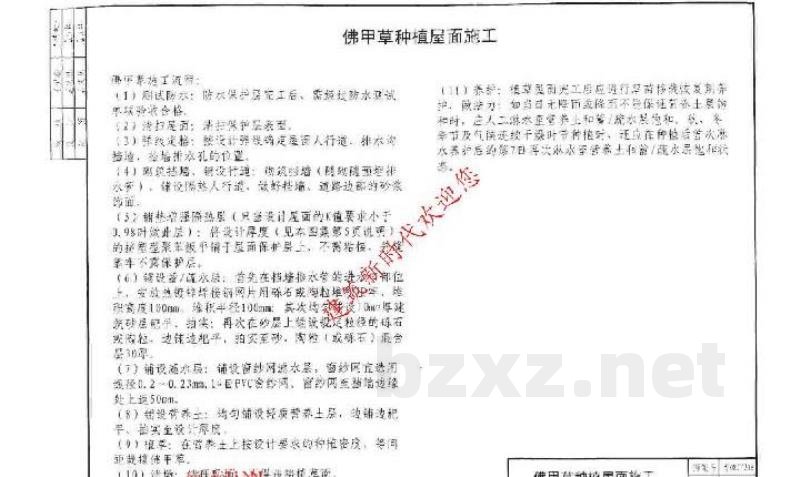

4.1.9 种植层：种植层应选用经驯化后的针叶形佛甲草，株密度80～100株/m²栽种。佛甲草选材见本图集第3页，施工过程见本图集第4页。

5　节能设计

本屋面节能设计的热工参数详见本图第5页。
