【皖2006J119】 外墙外保温系统构造图集（五）JZ-C(无机活性)保温砂浆建筑构造

安徽省工程建设标准设计
外墙外保温系统构造图集（五）
JZ-C（无机活性）保温砂浆建筑构造

编号：DBJT11-144
批准部门：安徽省建设厅
主编单位：安徽省建筑设计研究院
协综单位：南阳天意保温耐火材料有限公司
实行日期：2006年12月
图集号：皖2006J119

【编制说明】

一、图集内容范围
1. 外墙外保温构造
2. 外墙内外复合保温构造
3. 楼板、分户墙保温构造
4. 屋面防水、保温构造
5. 平立面示例及常引
6. 外墙外保温构造及做法
7. 外墙内外保温复合构壁及做法
8. 内外复合保温基层构造
9. 内外复合保温与楼板保温构造
10. 外墙粉刷分格做法
11. 外墙面阳角、明角做法
12. 外墙脚做法
13. 外门窗临口外保温构造
14. 挑檐外保温构造
15. 封间阻台外墙外保温做法
16. 开间阳台外墙外保温做法
17. 墙身、屋面变形缝
18. 平屋面檐口、女儿墙做法
19. 坡屋面檐口、面连做法
20. 空调外机架、雨水管安装
21. 装饰线脚、盖车墙
22. 轻石材保温做法
23. 分格线保温做法
24. 保温砂浆及相关辅助材料技术性能
25. 施工技术与质量验收标准

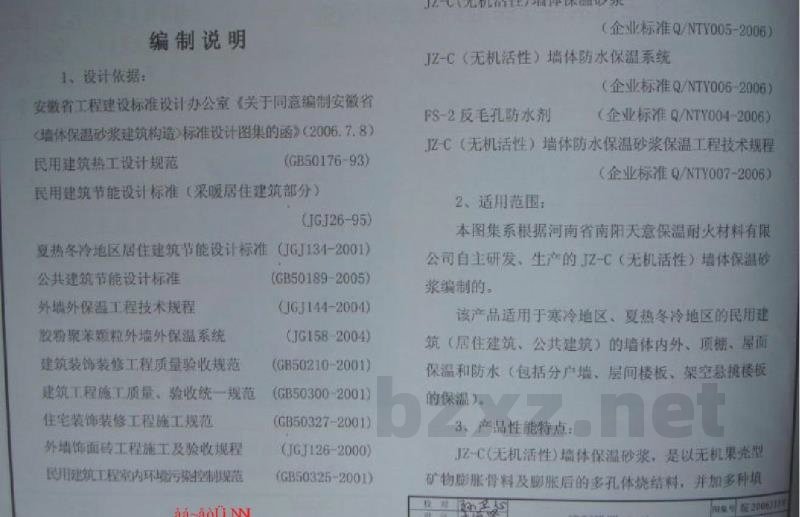

二、设计依据
1. 《安徽省工程建设标准设计办公室关于同意编制安徽省无机活性保温砂浆建筑构造图集的通知》(2006.08)
2. GB50176-93 《民用建筑热工设计规范》
3. JGJ26-95 《民用建筑节能设计标准（采暖居住建筑部分）》
4. JGJ134-2001 《夏热冬冷地区居住建筑节能设计标准》
5. 《公共建筑节能设计标准》
6. 《外墙外保温工程技术规程》
7. 《胶乳聚合物外墙外保温系统》
8. 《建筑装饰装修工程质量验收规范》
9. 《建筑工程施工质量、验收统一规范》
10. 《住宅装饰装修工程施工规范》
11. 《外墙饰面砖工程施工及验收规程》
12. GB50189-2005 《民用建筑内环境污染控制规范》
13. JGJ144-2004
14. JG158-2004
15. GB50210-2001
16. GB50300-2001
17. GB50327-2001
18. JGJ126-2000
19. GB50325-2001
20. JZC（无机活性）墙体保温砂浆（企业标准Q/NTY005-2006）
21. JZ-C（无机活性）墙体防水保温系统（企业标准Q/NTY006-2006）
22. FS-2防毛孔防水剂（企业标准Q/NTY004-2006）
23. JZ-C（无机活性）墙体防水保温砂浆保温工程技术规程（企业标准Q/NTY007-2006）

三、适用范围
本图集系根据河南省南阳天意保温耐火材料有限公司自主研发、生产的JZ-C（无机活性）墙体保温砂浆编制。该产品适用于寒冷地区、夏热冬冷地区的民用建筑（居住建筑、公共建筑）的墙体内、外墙、楼板、屋面保温和防水（包括分户墙、层间楼板、架空悬挑楼板的保温）。

四、产品说明
JZ-C（无机活性）保温砂浆是以无机矿物膨胀骨料及煅烧后的多孔体粘结料，并加入多种填料、活性物混合搅拌而成的粘稠状浆体，是可直接粉刷在墙体、辅筑在屋面上的新型无机环保保温材料。

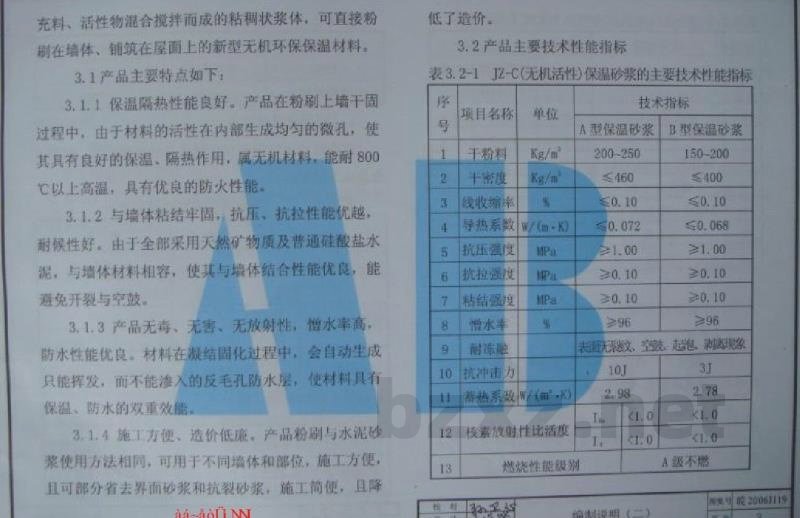

3.1 产品主要特点：
3.1.1 保温隔热性能良好。产品在粉刷上墙干固过程中，由于材料的活性在内部生成均匀的微孔，使其具有良好的保温、隔热作用。属无机材料，能耐800℃以上高温，具有优良的防火性能。
3.1.2 与墙体粘结牢固，抗压、抗拉性能优越。耐候性好，由于全部采用天然矿物质及普通硅酸盐水泥，与墙体材料相容，使工法与墙体结合性能优良，能避免开裂与空鼓。
3.1.3 产品无毒、无害、无放射性，吸水率高，防水性能优良。材料在凝结固化过程中，会自动生成能阻挡水份进入的防毛孔防水层，使材料具有保温防水的双重功能。
3.1.4 施工方便，造价低廉。产品粉刷与水灰砂浆使用方法相同，可用于不同墙体和部位，施工简便，且可部分省去界面砂浆和抗裂砂浆，降低了造价。

3.2 产品主要技术性能指标
表3.2-1 JZ-C（无机活性）保温砂浆主要技术性能指标
序号 | 项目名称 | 单位 | A型保温砂浆 | B型保温砂浆
1 | 干粉料密度 | kg/m³ | 200-250 | 150-200
2 | 干密度 | kg/m³ | 460 | 400
3 | 线收缩 | % | 0.10 | 0.10
4 | 导热系数 | W/(m·K) | 0.072 | 0.068
5 | 抗压强度 | MPa | 21.00 | 1.00
6 | 抗拉强度 | MPa | 20.10 | 0.10
7 | 粘结强度 | MPa | 20.10 | 20.10
8 | 吸水率 | % | 296 | >96
9 | 燃烧性能级别 | - | A级 | A级

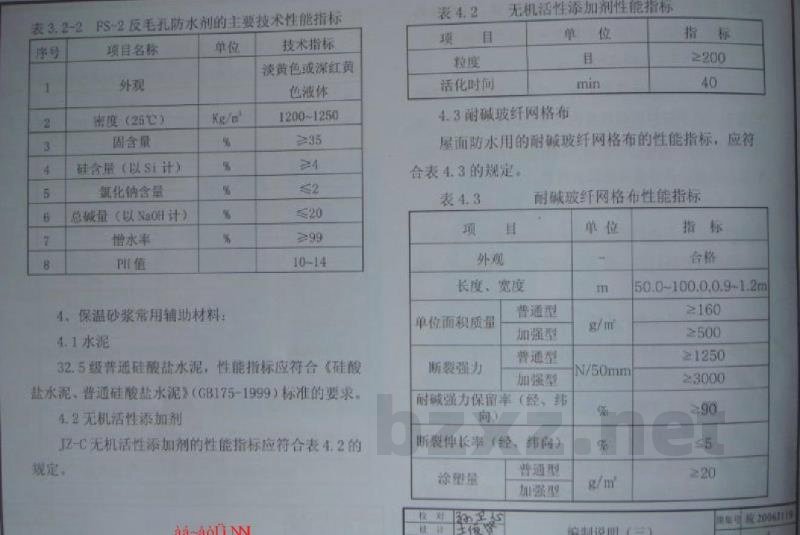

表3.2-2 FS-2防毛孔防水剂主要技术性能指标
项目名称 | 技术指标 | 单位
1 | 外观 | 淡黄色或深红黄色液体
2 | 密度（25℃） | kg/m³ | 1200~1250
3 | 固含量 | % | ≥35
4 | 硅含量（以Si计） | % | 4
5 | 氨化钠含量 | % | 20
6 | 总盐量（以Na₂O计） | % | 10-14
7 | 吸水率 | % | 325

4. 保温砂浆用辅助材料
4.1 水泥：32.5级普通硅酸盐水泥，性能指标应符合《普通硅酸盐硅酸盐水泥》（GB175-1999）标准的要求。
4.2 无机活性添加剂：JZ-C无机活性添加剂的性能指标应符合表4.2的规定。

表4.2 无机活性添加剂性能指标
项目名称 | 单位 | 指标
1 | 拉力 | N
2 | 活化时间 | min | ≥200 | 40

4.3 耐碱玻纤网格布：屋面防水用的耐碱玻纤网格布性能指标应符合表4.3的规定。

表4.3 耐碱玻纤网格布性能指标
项目名称 | 指标 | 普通型 | 加强型
1 | 外观 | 合格 | 合格
2 | 长度、宽度 | m | 50.0-100.0
3 | 单位面积质量 | g/m² | ≥90 | ≥120
4 | 抗拉强度 | N/50mm | ≥500 | ≥1250
5 | 抗酸强力保留率 | % | ≥3000 | ≥3000
6 | 涂层量 | g/m² | ≥20 | ≥20

4.4 配件
粉刷分格条（成品）、热镀锌电焊钢丝网（0.9×0.9×1.2×1.2mm）、轻钢角铁（L型分层固定托架）、专用金属护角（尺寸35×35×1, L=2000）、塑料膨胀锚固螺栓。

5. 设计选用
5.1 墙体保温隔热
5.1.1 常用墙体主体部位保温层不同厚度时的热工性能见图集相关章节。
5.1.2 当外墙体中有钢筋柱、梁、板、窗台、剪力墙等热桥时，应通过计算平均传热系数后选用。
5.2 层间楼板、分户墙、架空（悬挑）楼板保温可从相关页码中直接选用。
5.3 屋面保温、隔热可从相关页码中直接选用。JZ-C保温砂浆加FS-2防水剂属于刚性防水材料，单独使用可满足Ⅱ级防水要求；也可与其它图集防水做法配合使用，此时只要注明保温层材料平均厚度即可。
5.4 地下室顶板保温可从相关页码中直接选用。
5.5 当单体工程设计中节点构造特殊，图集中的构造不适用时，应另补构造节点大样。尤其应做好外保温工程的密封和防水设计，确保水不会渗入保温层及基层。重要部位应有详图，水平或做斜向排水部位以及延伸至地面以下的部位应做防水处理。在外墙体保温系统上安装的设备或管道应固定于基层上，并做好密封和防水设计。
5.6 当建筑外保温墙体需粘贴面砖时，应采取切实有效的加强措施，控制面砖质量及单位面积重量，并经专题论证后施工。

6. 本图集除注明者外，均以毫米（mm）为单位。
7. 本图集未尽事宜，均应按国家现行有关标准、规范执行。
