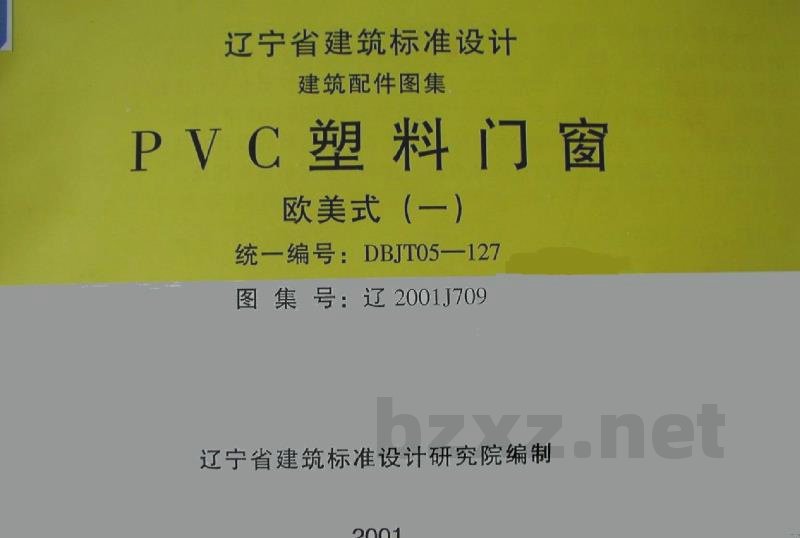

【辽2001J709】 PVC塑料门窗：欧美式（一）

辽宁省建筑标准设计 建筑配件图集 PVC塑料门窗 欧美式（一）

统一编号：DBJ T05-127
图集号：辽2001J709
批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院
参编单位：沈阳青港塑钢制品有限公司
实行日期：2001年6月1日

【目录】
95系列推拉窗型材截面图
60系列门连窗型材截面图
95系列固定窗立面图
95系列推拉窗立面图
95系列推拉窗（亮条可推拉）立面图
95系列推拉窗（亮条可上旋）立面图
95系列异形窗立面示意图
95系列推拉门立面图
60系列门连窗立面图
95系列室内隔断示意图
95系列阳台组合窗示意图
95系列固定窗构造图
95系列推拉窗构造图
95系列推拉窗（亮条可推拉）构造图
95系列推拉窗（亮条可上旋）构造图
95系列推拉门构造图
60系列门连窗构造图
95系列阳台窗构造图
95系列窗框排水示意图
95系列窗框安装节点图

【设计说明】
一、设计说明
应采用防腐的金属配件及特制的紧固件。本图集为欧美式PVC门窗，该产品集中了欧式型材的坚固和美式型材的美观两大特点，是一种新型的建筑门窗，具有保温隔音、耐酸、耐腐蚀、防潮、节能、使用寿命长等特点。

二、设计依据
1. JG/T3018-94《PVC塑料窗》
2. JGJ103-96《塑料门窗安装及验收规程》
3. JG/T131-2000《聚氯乙烯（PVC）门窗增强型钢》等相关国家、行业标准及规范。

三、适用范围
PVC塑料门窗适用于住宅、学校、办公楼、宾馆、医院等民用与工业建筑；适用于对腐蚀性气体作用下的化工、冶金、制药、造纸、饮料制造等工业，以及沿海盐雾地区的中高档宾馆、办公楼和其他建筑。

四、单框双玻窗的主要性能指标（标准窗 1500x1500mm）
- 传热系数：≤ 2.48 W/m²·K
- 抗风压强度：≥ 2550 Pa
- 空气渗透性：≤ 0.53 m/(m·h)
- 雨水渗透性：≥ 250 Pa
- 检测结果符合国标等级。

五、品种规格
1. 本图集中主要产品是95系列多腹腔异型材组装的固定窗、推拉窗、阳台窗、推拉窗（亮条可推拉）、推拉窗（亮条可上旋）、推拉门，以及60系列型材组装的门连窗。上述各式门窗均可安装单、双层玻璃。
2. 基本门窗和组合门窗的洞口规格尺寸系列，按国标说明。
