【闽2004J05】 楼梯栏杆图集（DBJT13-70）

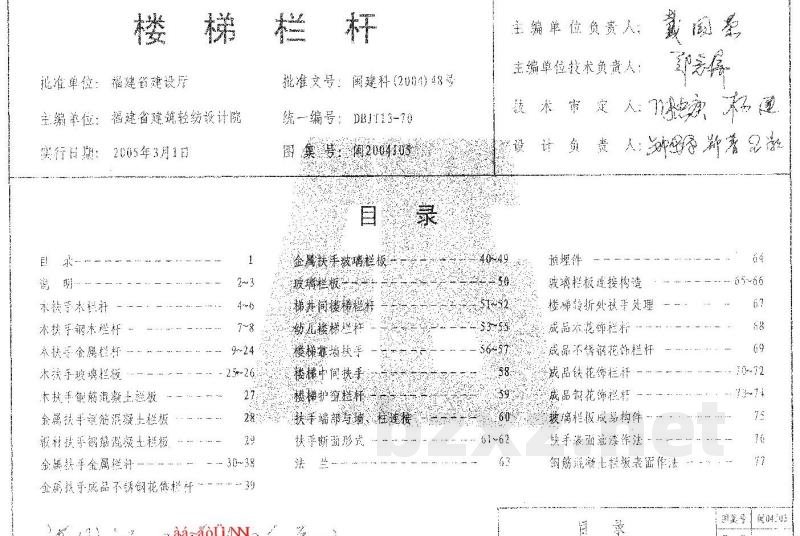

福建省建筑标准设计 楼梯栏杆 DBJT13-70 (闽2004J05)

批准单位：福建省建设厅
主编单位：福建省建筑轻纺设计院
实行日期：2005年3月1日
批准文号：闽建科（2000）48号

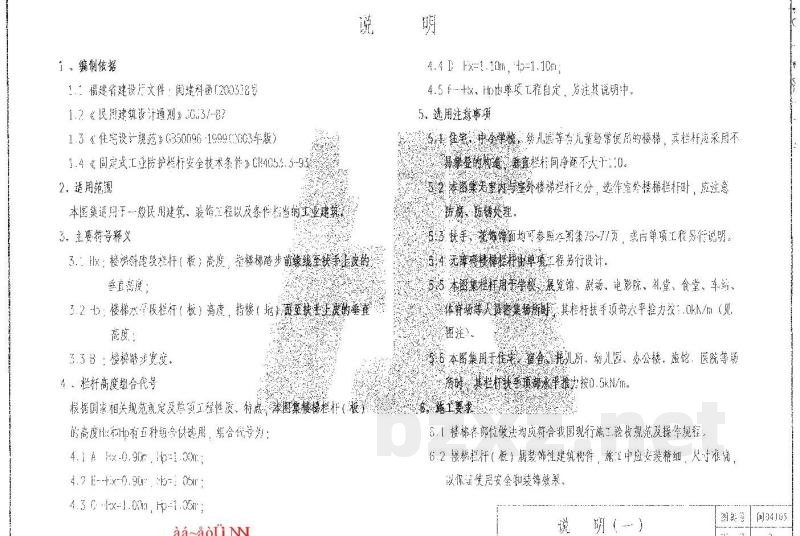

【说明】

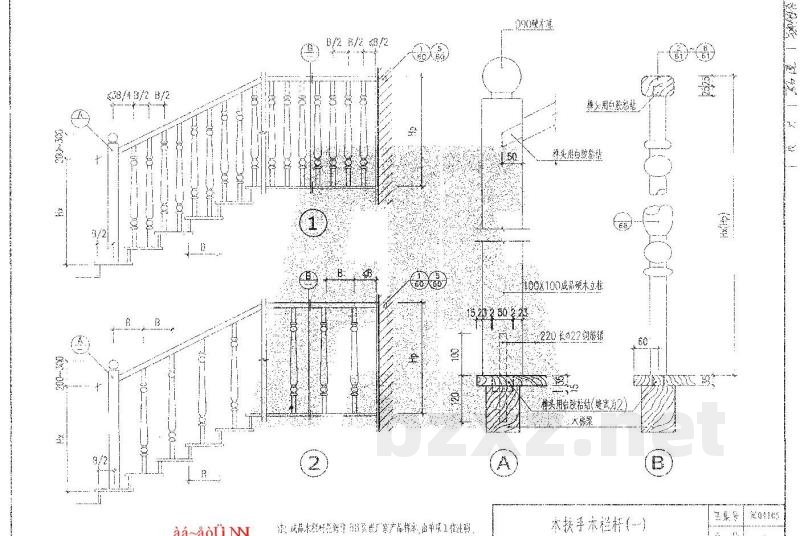

本图集涵盖的栏杆类型包括：木扶手钢木栏杆、金属扶手钢筋混凝土栏板、金属扶手玻璃栏板、金属扶手成品不锈钢花饰栏杆、成品铁花饰栏杆、成品铜花饰栏杆、玻璃栏板、楼梯靠墙扶手、楼梯中间扶手、楼梯护窗栏杆等。

1. 编制依据
1.1 福建省建设厅文件：建科函[2003]18号
1.2 《民用建筑设计通用规范》
1.3 《住宅设计规范》 GB50096-1999（2003年版）
1.4 《公共场所防护栏杆安全技术条件》 GB4053.3-93

2. 适用范围
本图集适用于民用建筑、装饰工程以及条件标准的工业建筑。

3. 主要术语及释义
3.1 栏杆高度定义：
- 楼梯斜跑段栏杆（板）高度：指楼梯踏步前缘线至扶手顶部的垂直高度。
- 楼梯止步段栏杆（板）高度：指楼梯踏步面至扶手顶部的垂直高度。
3.2 楼梯踏步宽度。
3.3 栏杆高度组合代号：根据国家相关规范及单项工程需求，本图集提供五种高度组合，代号为 A、B、C、D、E、F 等。其中无障碍楼梯栏杆由单项工程另行设计。

4. 说明
5.1 选用注意事项：住宅、幼儿园等儿童频繁使用的楼梯，栏杆间净距不应大于100mm。本图集不分室内与室外栏杆，室外使用时应注意防锈处理。扶手及饰面可参照图集76~77页或按单项工程另行说明。
5.2 楼梯斜跑段与止步段的栏杆高度定义见前文释义。
5.3 人员密集场所（如学校、展览馆、电影院、食堂、车站、体育场等）的栏杆扶手顶部水平推力应为 1.0kN/m。
5.4 普通场所（如办公楼、旅馆、医院等）的栏杆扶手顶部水平推力按 0.5kN/m 执行。
5.5 栏杆（板）的施工做法应符合我国现行施工验收规范及操作规程，安装应保证安全和装饰效果。

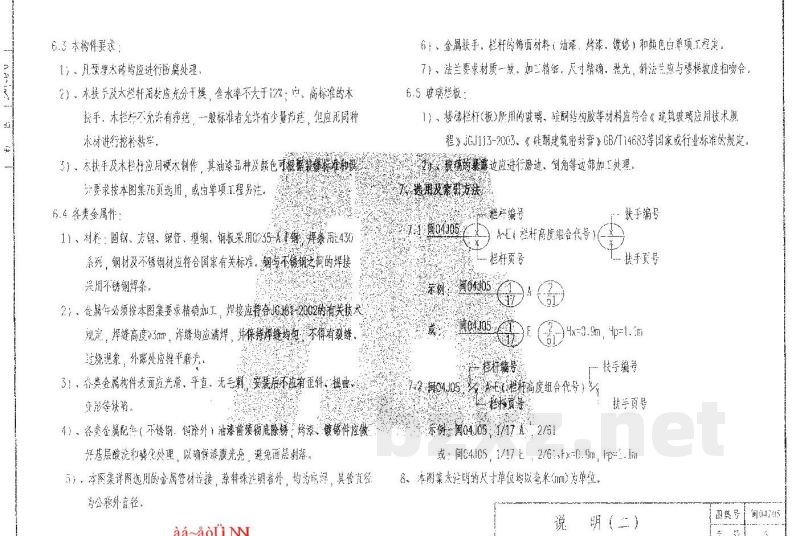

6. 构件要求
6.1 木质构件：
- 凡木质构件均应进行防腐处理；
- 胶粘剂及连接件、木丝杆应充分干燥，含水率不大于12%；
- 高标准木扶手允许有少量裂纹，但应使用同质木材进行补修；
- 扶手及木栏应使用硬木制作，其油漆品种及颜色可按本图集或单项工程要求。
6.2 金属构件：
- 材料：圆钢、方钢、钢管、型钢、钢板采用0735-A钢；不锈钢采用430系列。钢与不锈钢之间的焊接应使用不锈钢焊条。
- 加工：金属件必须按本图集要求精确加工，焊接应平整，无裂缝、无过烧现象，外露处应平整磨光。高度大于3T的焊接应满焊。
- 表面：金属件表面应光滑、平直、无毛刺，安装后不应有扭曲变形。除不锈钢外，油漆前应进行除锈、防锈处理。
- 材质：法兰材质应与扶手一致。
6.3 玻璃栏板：
- 材料：玻璃、结构胶等材料应符合《建筑玻璃应用技术规程》JGJ113-2003、《硅酮建筑密封膏》GB/T14683等国家或行业标准。玻璃边缘应进行磨光、倒角等加工处理。
