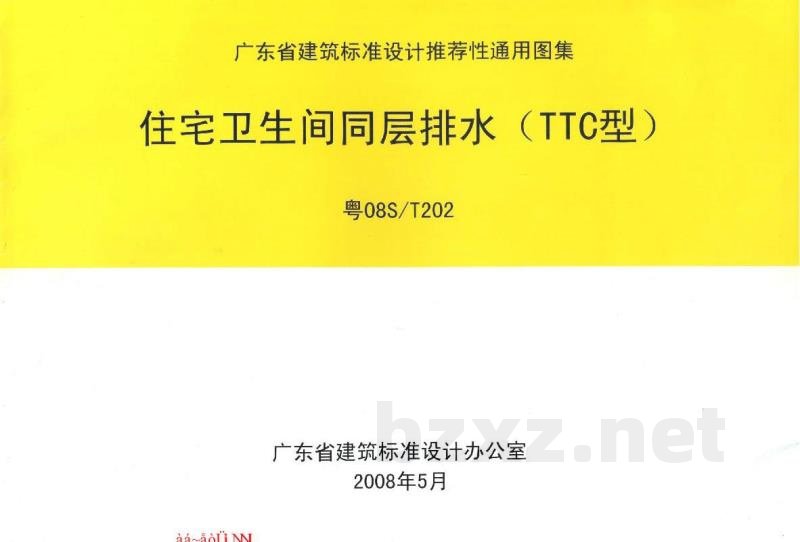

【粤08ST202】 住宅卫生间同层排水（TTC型）

广东省建筑标准设计推荐性通用图集：住宅卫生间同层排水（TTC型）
图号：粤08S/T202
批准单位：广东省建筑标准设计办公室
主编单位：广东省华南建筑设计院
协编单位：广州炫金建材有限公司
施行日期：2008年5月1日

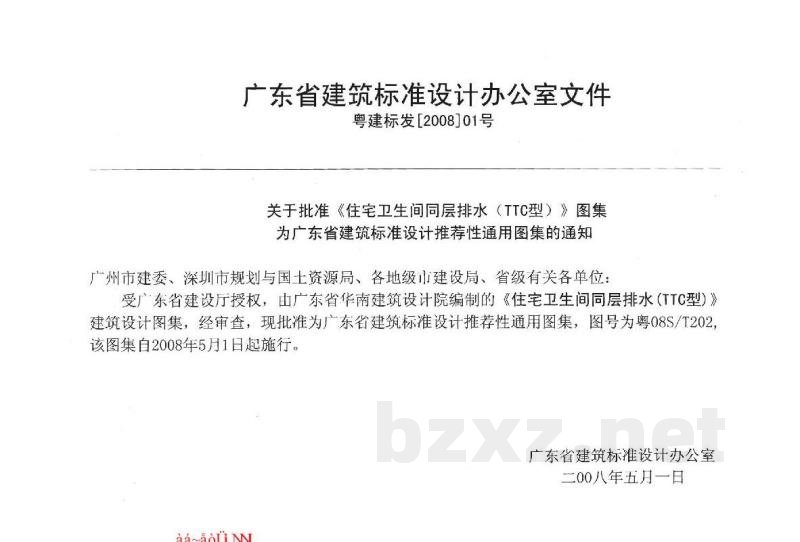

粤建标发[2008]01号
关于批准《住宅卫生间同层排水（TTC型）》图集为广东省建筑标准设计推荐性通用图集的通知

广州市建委、深圳市规划与国土资源局、各地级市建设局、省级有关各单位：
受广东省建设厅授权，由广东省华南建筑设计院编制的《住宅卫生间同层排水(TTC型）》建筑设计图集，经审查，现批准为广东省建筑标准设计推荐性通用图集，图号为粤08S/T202，该图集自2008年5月1日起施行。

广东省建筑标准设计办公室
2008年5月1日

【图集说明】

（一）卫生间平面布置示意图
本图集提供以下卫生间平面布置示意图：
A型、B型、C型、D型、E型、F型、G型、H型、J型、K型卫生间同层排水布置图，以及L型无障碍卫生间同层排水布置图。
批准文号：粤建标发[2008]01号
图集号：粤08S/T202
有效期：2008年-2011年

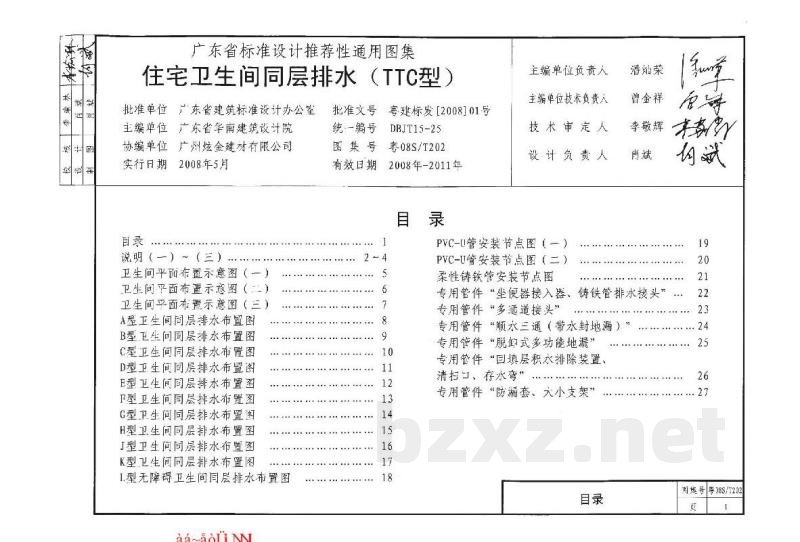

（二）目录及配件说明
主要包含：
- PVC-U管安装节点图（一）
- PVC-U管安装节点图（二）
- 柔性铸铁管安装节点图
- 专用管件：坐便器接入器、铸铁管排水接头、多通道接头、顺水三通（带水封地漏）、脱钩式多功能地漏、回填层积水排除装置、清扫口、存水弯、防漏套、大小支架等。

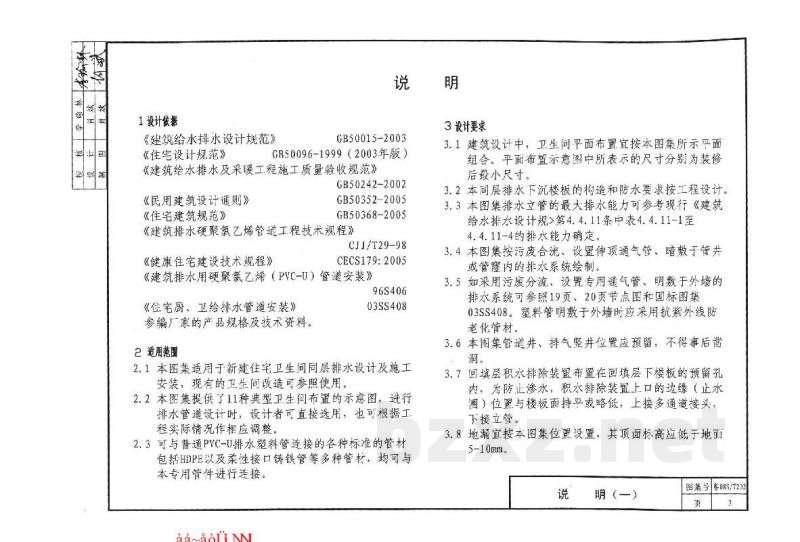

（三）设计依据
1. 《建筑给水排水设计规范》 GB50015-2003
2. 《住宅设计规范》 GB50096-1999（2003年版）
3. 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
4. 《民用建筑设计通则》 GB50352-2005
5. 《住宅建筑规范》 GB50368-2005
6. 《建筑排水硬聚氯乙烯管道工程技术规程》 CJJ/T29-98
7. 《健康住宅建设技术规程》 CECS179:2005
8. 《建筑排水用硬聚氯乙烯（PVC-U）管道安装》 96S406
9. 《住宅厨、卫给排水管道安装》
10. 参编厂家的产品规格及技术资料。

（四）适用范围
2.1 本图集适用于新建住宅卫生间同层排水设计及施工安装，现有的卫生间改造可参照使用。
2.2 本图集提供了11种典型卫生间布置的示意图，进行排水管道设计时，设计者可直接选用，也可根据工程实际情况作相应调整。
2.3 可与普通PVC-U排水塑料管连接的各种标准管材（包括HDPE以及柔性接口铸铁管等）均可与本专用管件进行连接。

（五）设计要求
3.1 建筑设计中，卫生间平面布置宜按本图集所示平面组合。平面布置示意图中所表示的尺寸分别为装修后最小尺寸。
3.2 本同层排水下沉楼板的构造和防水要求按工程设计。
3.3 本图集排水立管的最大排水能力可参考现行《建筑给水排水设计规范》第4.4.11条中表4.4.11-1至4.4.11-4的排水能力确定。
3.4 本图集按污废合流、设置伸顶通气管、暗敷于管底或管降内的排水系统绘制。
3.5 如采用污废分流、设置专用通气管、明敷于外墙的排水系统，可参照19页、20页节点图和国标图集03SS408。塑料管明敷于外墙时应采用抗紫外线防老化管材。
3.6 本图集管道井、排气竖井位置应预留，不得事后开洞。
3.7 回填层积水排除装置布置在回填层下楼板的预留孔内。为防止渗水，积水排除装置上口的边缘（止水圈）位置应与楼板面持平或略低，上接多通道接头，下接立管。
3.8 地漏宜按本图集位置设置，其顶面标高应低于地面5-10mm。

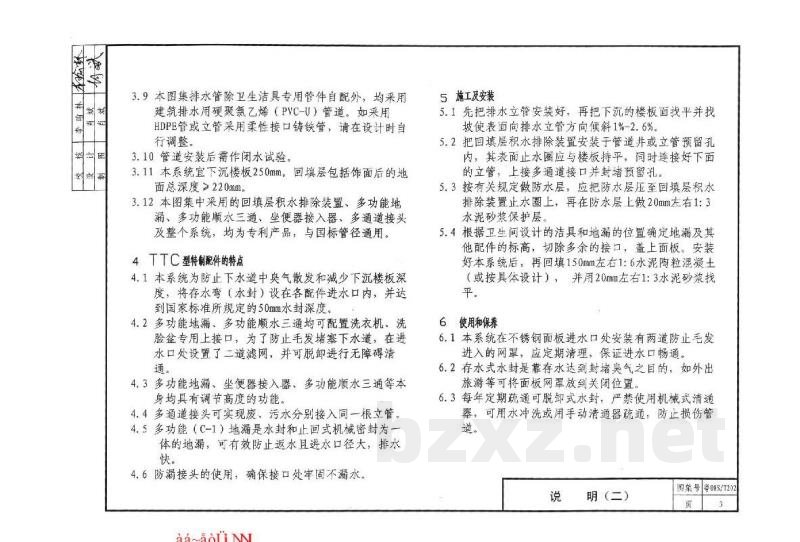

3.9 本图集排水管除卫生洁具专用管件自配外，均采用建筑排水用硬聚氯乙烯（PVC-U）管道。如采用HDPE管或立管采用柔性接口铸铁管，请在设计时自行调整。
3.10 管道安装后需作闭水试验。
3.11 本系统宜下沉楼板250mm。回填层（包括饰面后的地面总深度）应大于220mm。
3.12 本图集中采用的回填层积水排除装置、多功能地漏、多功能顺水三通、坐便器接入器、多通道接头及整个系统，均为专利产品，与国标管径通用。

（六）TTC型特制配件的特点
4.1 本系统为防止下水道中臭气散发和减少下沉楼板深度，将存水弯（水封）设在各配件进水口内，并达到国家标准所规定的50mm水封深度。
4.2 多功能地漏、多功能顺水三通均可配置洗衣机、洗脸盆专用上接口。为了防止毛发堵塞下水道，在进水口处设置了二道滤网，并可脱卸进行无障碍清通。
4.3 多功能地漏、坐便器接入器、多功能顺水三通等本身均具有调节高度的功能。
4.4 多通道接头可实现废、污水分别接入同一根立管。
4.5 多功能（C-1）地漏是水封和止回式机械密封为一体的地漏，可有效防止返水且进水口径大、排水快。
4.6 防漏接头的使用：确保接口处牢固不漏水。

（七）施工及安装
5.1 先把排水立管安装好，再把下沉的楼板面找平并找坡，使表面向排水立管方向倾斜1%~2.6%。
5.2 把回填层积水排除装置安装于管道井或立管预留孔内，其表面止水圈应与楼板持平，同时连接好下面的立管，上接多通道接口并封堵预留孔。
5.3 按有关规定做防水层，应把防水层压至回填层积水排除装置止水圈上，再在防水层上做20mm左右1:3水泥砂浆保护层。
5.4 根据卫生间设计的洁具和地漏的位置确定地漏及其他配件的标高，切除多余的接口，盖上面板。安装好本系统后，再回填150mm左右1:6水泥陶粒混凝土（或按具体设计），并用20mm左右1:3水泥砂浆找平。

（八）使用和保养
6.1 本系统在不锈钢面板进水口处安装有两道防止毛发进入的网罩，应定期清理，保证进水口畅通。
6.2 存水式水封是靠存水达到封堵臭气之目的。如外出旅游等，可将面板网罩放到关闭位置。
6.3 每年定期疏通可脱卸式水封。严禁使用机械式清通器，可用水冲洗或用手动清通器疏通，防止损伤管道。
6.4 装修卫生间需排水管道改道时，应由专业人员进行。如抬高地面，各配件面板可继续高30mm左右，但不能让面板的接口与下面接口脱节；如脱节，可向厂家索要接口。

（九）其它
8.1 本图集的尺寸均以毫米为单位。
8.2 本图集未尽事宜，应按国家现行有关标准、规范和有关技术法规文件严格执行。
8.3 选用本图集时，本图集所依据的规范、标准和有关技术法规文件可能已有新的版本，此时应按新版本作相应的验算调整，不应使其与新版本相抵触。
8.4 本图集所用产品及配件均由参编生产厂家提供，并对产品性能和质量负责。
8.5 TTC型代表脱卸式同层排水系统。
