【闽02G118】 普通混凝土小型空心砌块砌体结构构造图

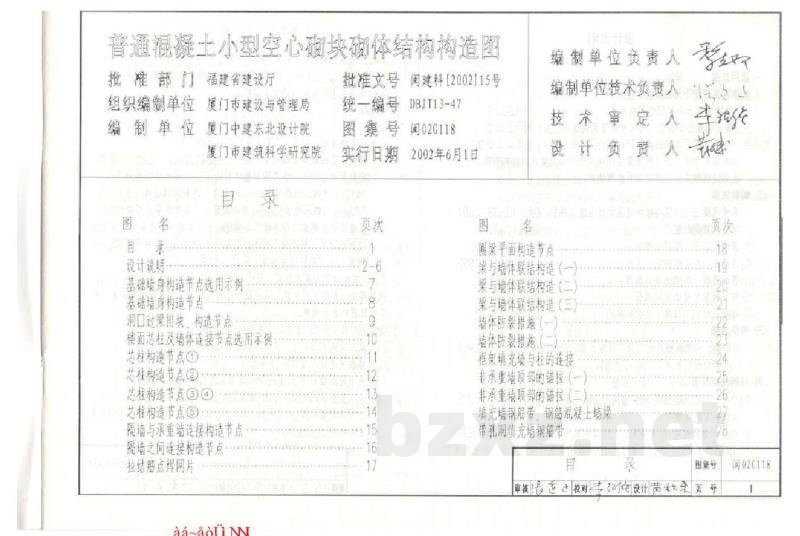

福建省建筑标准设计：普通混凝土小型空心砌块砌体结构构造图 (DBJT13-47 / 闽02G118)

批准文号：闽建科〔2002〕15号
实行日期：2002年6月1日
组织编制单位：福建省建设厅
编制单位：厦门市建设与管理局、厦门中建东北设计院、厦门建筑科学研究院

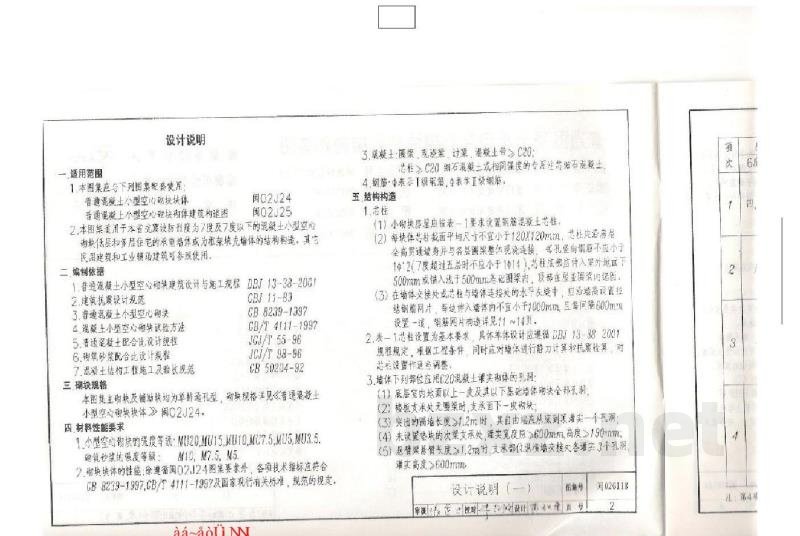

一、适用范围
1. 本图集应与下列图集配套使用：普通混凝土小型空心砌块砌体建筑构造图 (DBJ02J24, DBJ02J25)。
2. 本图集适用于本省地震设防烈度为7度及7度以下的普通混凝土小型空心砌块砌体建筑构造，包括多层住宅的承重构件或框架填充墙体的结构构造；其他民用建筑和工业辅助建筑可参考使用。

二、编制依据
1. 普通混凝土小型空心砌块建筑设计与施工规程 (DBJ13-38-2001)
2. 建筑抗震设计规范
3. 普通混凝土小型空心砌块试验方法
4. 普通混凝土配合比设计规程
5. 混凝土结构工程施工及验收规范 (CJ 11-83)
6. 相关国家标准 (GB8239-1997, GB/T 4111-1997, JGJ/T55-96, JCJ/T98-96, GB50204-92)

三、砌块规格
本图集主营块及辅助块均为单排通孔型，详细规格见《普通混凝土小型空心砌块砌体建筑构造图》(DBJ02J24)。

四、材料性能要求
1. 小型空心砌块的强度等级：NU20, MU15, MU10, MU7.5, MU5, MU3.5。
2. 砌筑砂浆活强度等级：M10, M7.5, M5。
3. 砌块块体的性能除遵循 DBJ02J24 要求外，各项技术指标应符合 GB8239-1997, GB/T 4111-1997 及国家现行有关标准、规范的规定。
4. 混凝土强度：圈梁、过梁、现浇混凝土构造要求为 C20；细石混凝土或相同强度的专用混凝土为 C20。
5. 钢筋级别：I级表示 I级钢筋，II级表示 II级钢筋。

五、结构构造

（一）芯柱
1. 小型砌块房屋芯柱应按表1要求设置钢筋混凝土芯柱。
2. 每块体芯柱断面平均尺寸不宜小于120mm×120mm。芯柱应贯通房屋全高，并与各层圈梁连接。电孔竖向间距不应小于120mm（7度超过五层时不应小于100mm）。芯柱底部应埋入室外地面下500mm或埋入基础梁内；顶部在屋盖构造中进行加固。
3. 在墙体交接处或芯柱与墙体连接处的水平灰缝中，应按墙高设置拉结钢筋网片，每边伸入墙体内不宜小于1000mm，每隔600mm设置一道。钢筋网片构造详见11~14页。
4. 芯柱设置为基本要求，具体单体设计应遵 DBJ13-38-2001 规程规定，并根据工程条件进行静力计算和抗震验算。
5. 墙体下列部位应应用C20混凝土：
(1) 底层室内地面以上一层及其以下基础墙体（全部孔洞灌实）；
(2) 楼板支承处无壁梁时的支承部位；
(3) 定出的隔墙长度 > 1.2m 时，其自由端应从底到顶贯穿一个孔洞；
(4) 未设置垫台的承重支承处，宽度应 $ge$ 600mm，高度 $ge$ 190mm；
(5) 悬挑梁端部长度 > 1.2m 时，支承部位及交接处各道贯实3个孔洞，贯实高度 600mm。

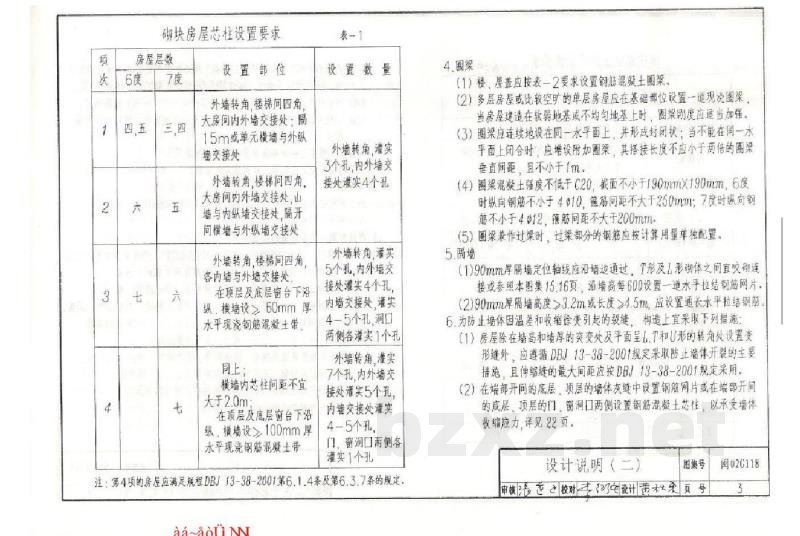

表1：芯柱设置要求（摘要）
| 房屋层数/设防烈度 | 6度 | 7度 |
| :--- | :--- | :--- |
| 设置部位 | 外墙转角、楼梯间四角、大房间内外墙交接处、隔断间横墙与外纵墙交接处 | 外墙转角、楼梯间四角、大房间内外墙交接处、内墙与外墙交接处 |
| 设置数量 | 外墙转角灌实3个孔，内外墙交接处灌实4个孔 | 外墙转角灌实5个孔，内外墙交接处灌实4个孔，内墙交接处增实4-5个孔，洞口两侧各灌实1个孔 |

（二）圈梁
1. 楼、屋盖应按表2要求设置钢筋混凝土圈梁。
2. 多层房屋或比较空旷的单层房屋应在基础部位设置一道现浇圈梁。当房屋建造在软弱地基或不均匀地基土时，圈梁刚度应适当加强。
3. 圈梁应连续地设在同一水平面上，并形成封闭状。当不能在同一水平面上闭合时，应增设附加圈梁，其搭接长度不应小于两倍的圈梁垂直间距且不小于 600mm。
4. 圈梁混凝土强度不低于 C20，截面不小于 190mm×190mm。6度时纵向钢筋不小于 $arnothing$ 10，箍筋间距不大于 250mm；7度时纵向钢筋不小于 $arnothing$ 12，箍筋间距不大于 200mm。
5. 圈梁兼作过梁时，过梁部分的钢筋应按计算用量单独配置。

（三）隔墙
1. 90mm厚隔墙定位轴线应沿墙边。T形及L形砌体之间宜咬合连接，沿墙高每 600mm 设置一道水平拉结钢筋网片。
2. 90mm厚隔墙高度 > 3.2m 或长度 > 4.5m 时，应设置通长水平拉结钢筋。

（四）防裂措施
1. 房屋应遵循 DBJ13-38-2001 规定采取防裂措施，伸缩缝最大间距按规定执行。
2. 在端部开间的底层、顶层，门窗洞口两侧应设置钢筋混凝土芯柱或在端部开间的底层、顶层门窗洞口两侧设置钢筋混凝土芯柱以承受收缩应力。
3. 在端部开间的底层、顶层内纵、横墙中部设置水平现浇钢筋混凝土防裂带，或沿长度方向每隔 1.4m 设置防裂芯柱。
4. 当砌体整缝中出现垂直通缝时，必须设一道通长钢筋网片。
5. 工程主体结构完成后，宜待结构干缩稳定（一般三十天）后再进行粉刷。

六、施工要求
1. 严格控制砌块质量：
(1) 砌块出厂应按 GB8239-1997 进行检验。
(2) 现场堆放应按规格分类，并做好防雨排水措施。
(3) 严禁对砌块进行浸水润湿。天气干热时可适当喷水润湿。
(4) 控制上墙时的含水率，不宜高于外界空气平均相对湿度。
2. 砌筑原则：
(1) 砌块强度达不到设计要求或龄期不足 28 天的不得用于砌筑。
(2) 基础砌筑前应清理表面尘土、砂石等杂物。
(3) 砂浆应具有高粘结性、良好的和易性、保水性和较高的强度。宜采用硅酸盐水泥或矿渣硅酸盐水泥、熟石灰膏、砂等加入改性剂配制的专用砂浆。
(4) 砂浆应采用机械搅拌，搅拌结束至用完时间不宜大于 2.5h。
(5) 砌筑应采用错缝搭砌，从转角或定位处开始，纵横墙同时砌筑，尽量采用 390mm 长的主砌块，上下层砌块的搭接长度应为主砌块长度的一半 (190mm)。

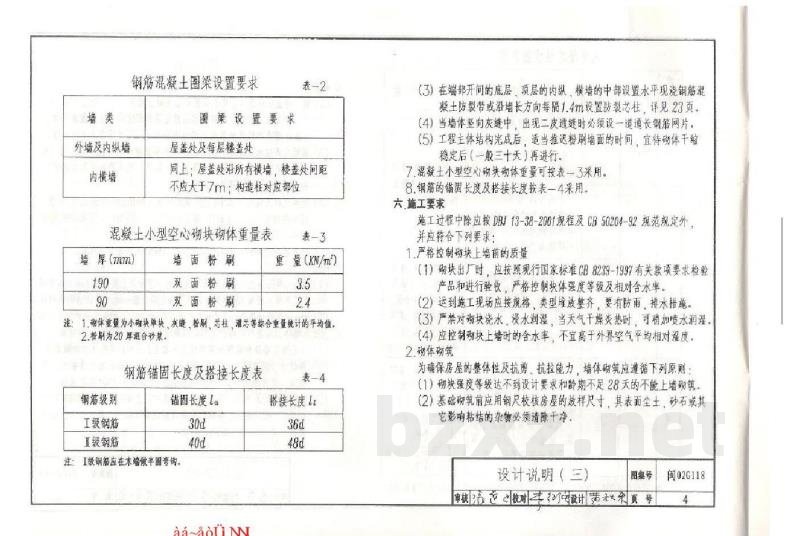

表3：混凝土小型空心砌块单位重量表
| 墙厚 (mm) | 190 | 90 |
| :--- | :--- | :--- |
| 重量 (KN/m3) | 3.5 | 2.4 |
注：1. 单位重量为单块砌块、灰缝、粉刷、芯柱灌浆等的综合平均值。2. 饰面为 20mm 厚混合砂浆。

表4：钢筋锚固及搭接长度
| 钢筋级别 | I 级钢筋 | II 级钢筋 |
| :--- | :--- | :--- |
| 锚固长度 | 30d | 40d |
| 搭接长度 | 36d | 48d |
