【皖2001J311】 轻钢龙骨石膏板吊顶

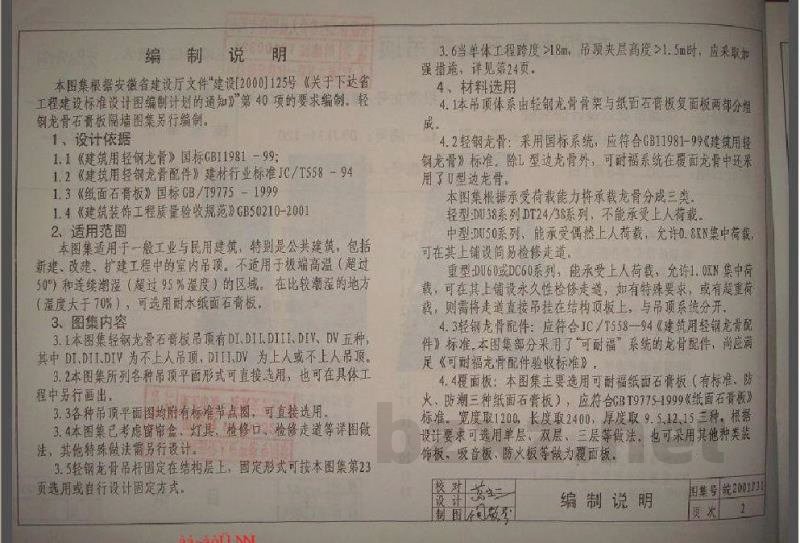

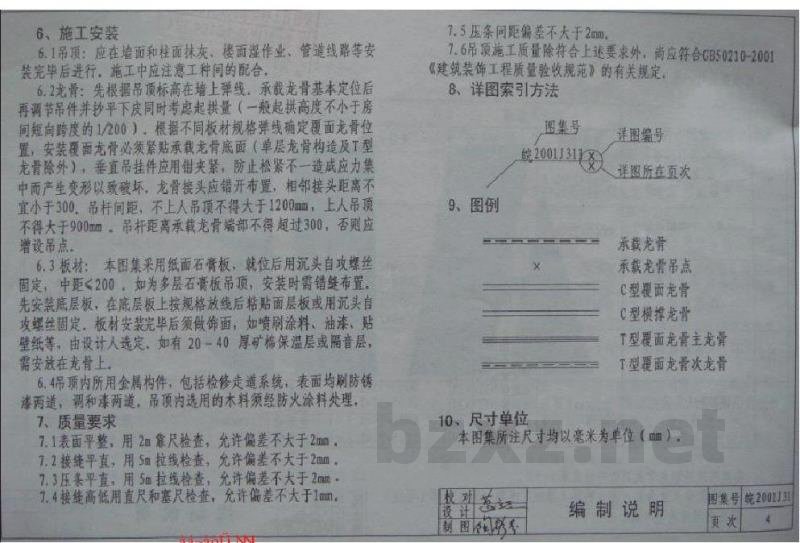

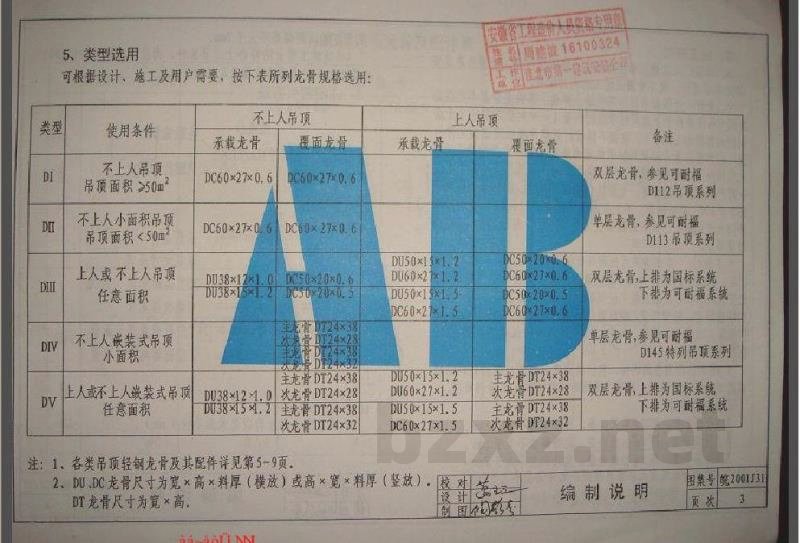

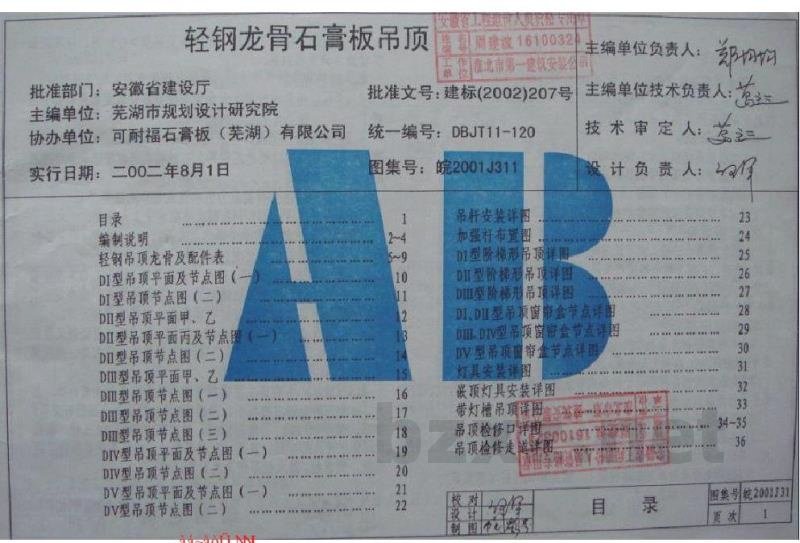

安徽省工程建设标准设计：轻钢龙骨石膏板吊顶 统一编号：DBJT11-120 批准部门：安徽省建设厅 主编单位：芜湖市规划设计研究院 协办单位：可耐福石膏板（芜湖）有限公司 实行日期：2002年8月1日 批准文号：建标（2002）207号 图集号：皖2001J311 【目录】 编制说明 DI型吊顶平面及节点图 DI型吊顶平面甲、乙 DI型吊顶平面丙及节点图 DI型吊顶节点图（一） DI型吊顶节点图（二） DI型吊顶节点图（三） DM型吊顶节点图 DIV型吊顶平面及节点图 DIV型吊顶节点图（一） DIV型吊顶节点图（二） DV型吊顶平面及节点图 DV型吊顶节点图（一） DV型吊顶节点图（二） DV型吊顶节点图（三） 吊杆安装详图 加强杆安装详图 DI型阶梯形吊顶详图 灯具安装详图 吊顶检修口详图 窗帘盒节点详图 【编制说明】 本图集根据安徽省建设厅文件“建设[2000]125号《关于下达省工程建设标准设计图编制计划的通知》第40项的要求编制。 1. 设计依据 1.1 《建筑用轻钢龙骨》国标 GB11981-99 1.2 《建筑用轻钢龙骨配件》建材行业标准 JC/TS58-94 1.3 《纸面石膏板》国标 GB/T9775-1999 1.4 《建筑装饰工程质量验收规范》GB50210-2001 2. 适用范围 本图集适用于一般工业与民用建筑，特别是公共建筑，包括新建、改建、扩建工程中的室内吊顶。不适用于极端高温（超过50°C）或极端潮湿（湿度超过95%）的区域。在比较潮湿的地方（湿度大于70%），可选用水纸面石膏板。 3. 图集内容 3.1 本图集轻钢龙骨石膏板吊顶有DI、DII、DIII、DIV、DV五种。其中DI、DII、DIV为不上人吊顶，DIII、DV为上人或不上人吊顶。 3.2 本图集所列各种吊顶平面形式可直接选用，也可在具体工程中另行画出。 3.3 各种吊顶平面图均有标准节点图，可直接选用。 3.4 本图集已考虑窗帘盒、灯具、检修口、检修走道等详图做法，其他特殊做法需另行设计。 3.5 轻钢龙骨吊杆固定在结构层上，固定形式可按本图集第2页或自行设计固定方式。 3.6 当单体工程高度 > 18m，吊顶夹层高度 > 1.5m 时，应采取加强措施。 4. 材料选用 4.1 本吊顶体系由轻钢龙骨骨架与纸面石膏板覆面板两部分组成。 4.2 轻钢龙骨：采用国标系统，应符合 GB11981-99《建筑用轻钢龙骨》标准。除L型边龙骨外，可耐福系统在覆面龙骨中还采用了U型边龙骨。 本图集根据承受荷载能力将承载龙骨分成三类： - 轻型（DU38系列、DT24/38系列）：不能承受上人荷载。 - 中型（DJ50系列）：能承受偶然上人荷载，允许0.8KN集中荷载，可在其上铺设简易检修走道。 - 重型（DU60或DC60系列）：能承受上人荷载，允许1.0KN集中荷载，可在其上铺设永久性检修走道。如有超重荷载，则需将走道直接吊挂在结构顶板上。 4.3 轻钢龙骨配件：应符合 JC/TS558-94《建筑用轻钢龙骨配件》标准。本图集部分采用了“可耐福”系统的龙骨配件。 4.4 覆面板：本图集主要选用可耐福纸面石膏板（有标准、防火、防潮三种），应符合 GB/T9775-1999《纸面石膏板》标准。规格通常为宽1200mm，长2400mm，厚度取9.5、12、15mm三种。根据设计要求可选用单层、双层、三层等做法。 5. 类型选用 根据设计、施工及用户需要，按下表所列龙骨规格选用： - DI型（不上人吊顶，面积>50m²）：承载龙骨DC60x27x0.6，主龙骨DT24x38，次龙骨DT24x28。 - DII型（不上人吊顶，面积<50m²）：承载龙骨DC60x27x0.6，主龙骨DT24x38，次龙骨DT24x32。 - DIII型（上人或不上人吊顶，任意面积）：承载龙骨DU50x15x1.2或DU60x27x1.2，主龙骨DT24x38。 - DIV型（不上人嵌装式吊顶，小面积）：承载龙骨DU38x58.2，主龙骨DT24x32。 - DV型（上人或不上人嵌装式吊顶，任意面积）：承载龙骨DU60x27x1.5，主龙骨DT24x38。 6. 施工安装 6.1 吊顶施工应在基层抹灰、地面清理、管道线路安装完毕后进行，施工中应注意工种间的配合。 6.2 龙骨安装：先根据吊顶标高在基层弹线，承载龙骨基本定位后调节吊件并抄平，并考虑起拱量（起拱高度不小于房间短向跨度的1/200）。安装面龙骨必须紧贴承载龙骨底面，垂直吊挂件应用钳夹紧，防止变形。龙骨接头应错开布置，相邻接头距离不宜小于300mm。吊杆间距：不上人吊顶不得大于1200mm，上人吊顶不得大于900mm。吊杆距离承载龙骨端部不得超过300mm。 6.3 板材安装：采用纸面石膏板，用沉头自攻螺丝固定，中距200mm。如为多层石膏板吊顶，需错缝布置。安装完毕后需做饰面处理（如喷涂涂料、油漆、贴壁纸等）。 6.4 金属构件保护：吊顶内所用金属构件（包括检修走道系统）表面均应刷两道防锈调和漆。吊顶内选用的木料须经防火涂料处理。 7. 质量要求 7.1 表面平整度：用2m靠尺检查，允许偏差 $\leq$ 2mm。 7.2 接续平直度：用5m拉线检查，允许偏差 $\leq$ 2mm。 7.3 压条平直度：用5m拉线检查，允许偏差 $\leq$ 2mm。 7.4 接缝高低：用直尺和塞尺检查，允许偏差 $\leq$ 2mm。 7.5 压条同距偏差：不大于2mm。 7.6 施工质量应符合 GB50210-2001《建筑装饰工程质量验收规范》的规定。 9. 图例说明 - 承载龙骨 - 吊点 - C型覆面龙骨 - C型横撑龙骨 - 工型覆面龙骨 - T型覆面主龙骨 - T型覆面次龙骨 10. 尺寸单位 本图集所注尺寸均以毫米（mm）为单位。
