【皖99S202】 硬聚氯乙烯给水管安装

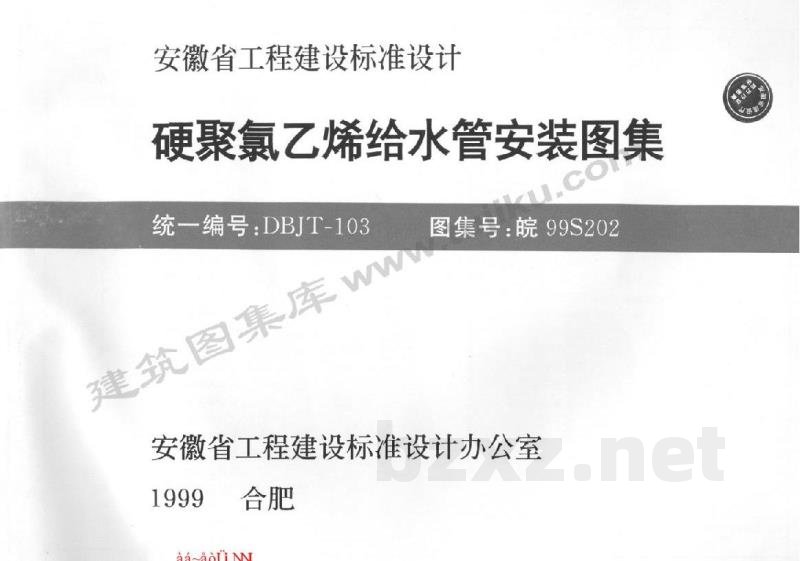

安徽省工程建设标准设计

硬聚氯乙烯给水管安装图集

安徽省工程建设标准设计办公室
1999 合肥

硬聚氯乙烯给水管安装图集

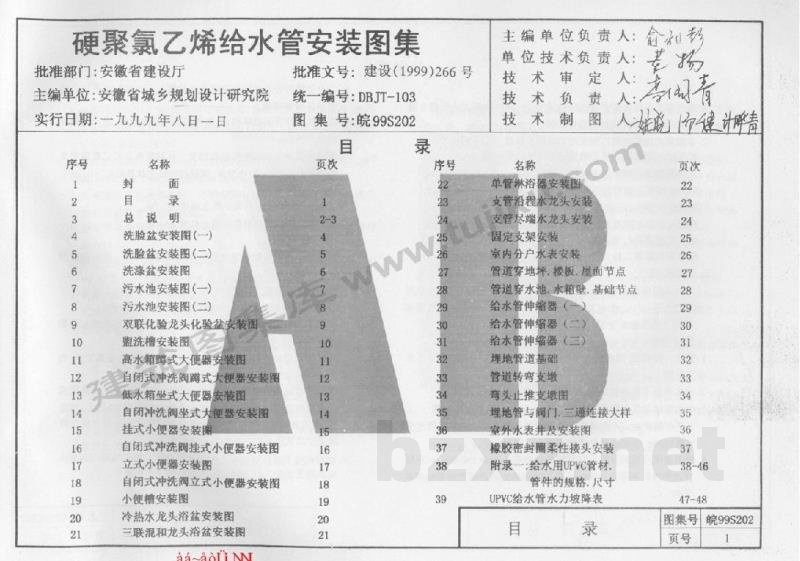

目录

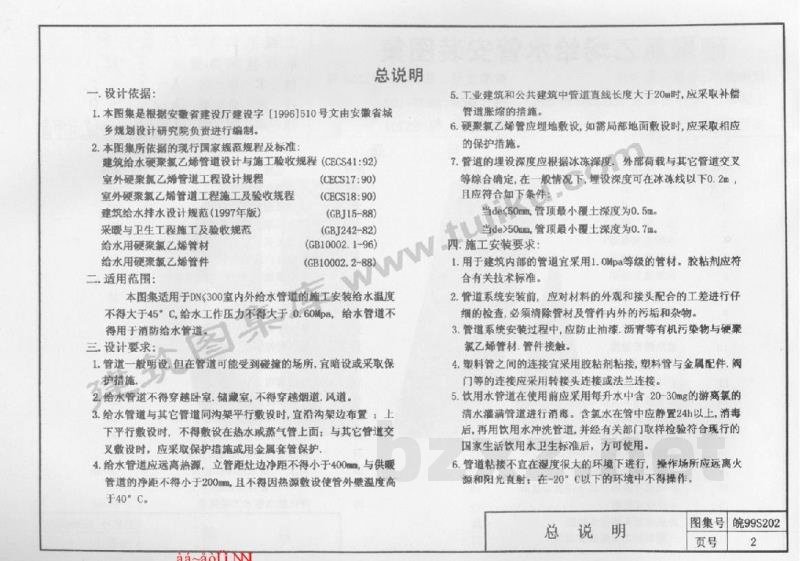

总说明

一. 设计依据：

1. 本图集是根据安徽省建设厅建发字 [1996]510号文由安徽省城乡建设设计研究院负责进行编制。
2. 本图集所依据的现行国家规范规程及标准：
   • 建筑给水硬聚氯乙烯管道设计与施工验收规程 (CECS41:92)
   • 室外硬聚氯乙烯管道工程设计和规程 (CECS17:90)
   • 室外硬聚氯乙烯管道工程施工及验收规范 (CECS18:90)
   • 建筑给水排水设计规范(1997年版) (GBJ15-88)
   • 采暖与卫生工程施工及验收规范 (GBJ242-82)
   • 给水用硬聚氯乙烯管材 (GB10002. 1-96)
   • 给水用硬聚氯乙烯管件 (GB10002. 2-88)

二. 适用范围：

本图集适用于DN≤300室内外给水管道的施工安装,给水管温度不得大于45°C, 给水工作压力不得大于0.60Mpa。给水管道不得用于消防给水管道。

三. 设计要求：

1. 管道一般明设，但在管道可能受到碰撞的场所，宜暗设或采取保护措施。
2. 给水管道不得穿越卧室、储藏室。不得穿越烟道、风道。
3. 给水管道与其它管道同沟架平行敷设时，宜沿沟架边布置；上下平行敷设时，不得敷设在热水或蒸汽管上面；与其它管道交叉敷设时，应采取保护措施或用金属套管保护。
4. 给水管道应远离热源。立管距灶边净距不得不小于400mm, 与供暖管道的净距不得不小于200mm, 且不得因热源敷数使管外壁温度高于40°C。

5. 工业建筑和公共建筑中管道直线长度大于20m时，应采取补偿管道胀缩的措施。

6. 硬聚氯乙烯管应埋地敷设。如需局部地面敷设时, 应采取相应的保护措施。

7. 管道的埋设深度应根据冰冻深度、外部荷载与其它管道交叉等综合确定，在一般情况下，埋设深度可在冰冻线以下0.2m，且应符合如下条件：

• 当de≤50mm, 管顶最小覆土深度为0.5m。
• 当de≥50mm, 管顶最小覆土深度为0.7m。

四. 施工安装要求：

1. 用于建筑内部的管道宜采用1.0Mpa等级的管材。胶粘剂应符合有关技术标准。
2. 管道系统安装前，应对材料的外观和接头配合的公差进行仔细的检查，必须清除管材及管件内外的污垢和杂物。
3. 管道系统安装过程中，应防止油漆、沥青等有机污染物与硬聚氯乙烯管, 管件接触。
4. 塑料管之间的连接宜采用胶粘剂粘接。塑料管与金属配件、阀门等的连接应采用转换头连接或法兰连接。
5. 饮用水管道在使用前应采用每升水中含20~30mg的游离氯的清水槽满管道进行消毒，含氯水在管中应静置24h以上，消毒后，再用饮用水冲洗管道, 并经有关部门取样检验符合现行的国家生活饮用水卫生标准后, 方可使用。
6. 管道粘接不宜在温度很大的环境下进行。操作场所应远离火源和阳光直射；在-20°C以下的环境中不得操作。
