【西南11J516】 室外装修

西南11J516 室外装修
实施日期：2011年06月01日
编制单位：昆明市建筑设计研究院有限责任公司

目录
- 雨篷（一）（二）
- 轻型雨篷（一）-（六）
- 窗台、窗套（一）-(四）
- 预制混凝土遮阳板（一）-(三）
- 轻型遮阳板（一）-（八）
- 遮阳篷（铝合金机翼遮阳、铝合金格栅遮阳）
- 墙上窗上排风扇安装
- 墙上空调器安装（一）（二）
- 分体式空调器室外机安装
- 斜坡挑檐（一）-(五）
- 锦砖镶贴、面砖镶贴（一）（二）
- 琉璃板镶挂
- 花岗石石材镶挂（一）-（三）
- 铝塑复合板幕墙节点大样（一）（二）
- 铁锌板外墙、瓦楞钢板外墙、披叠板墙面、陶土板墙、木挂板外墙等

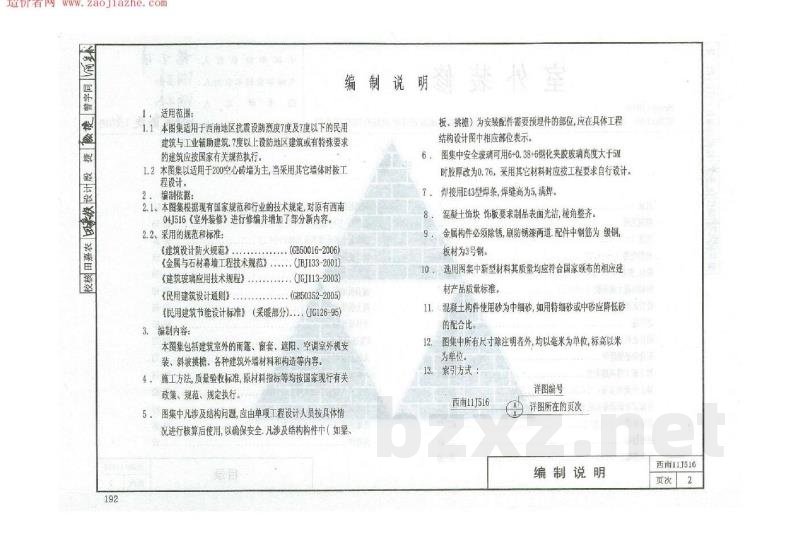

编制说明
1. 适用范围：
1.1 本图集适用于西南地区抗震设防烈度7度及7度以下的民用建筑与工业辅助建筑。7度以上设防地区建筑或有特殊要求的建筑应按国家有关规范执行。
1.2 本图集以空心砖为主，当采用其它墙体时应按工程设计。

2. 编制依据：
2.1 本图集根据现有国家规范和行业的技术规定，对原有西南04.J516《室外装修》进行修编并增加了部分新内容。
2.2 采用的规范和标准：
- 《建筑设计防火规范》（GB50016-2006）
- 《金属与石材幕墙工程技术规范》（JGJ133-2001）
- 《建筑玻璃应用技术规程》（JGJ113-2003）
- 《民用建筑设计通则》（GB50352-2005）
- 《民用建筑节能设计标准》（采暖部分）（JG126-95）等。

3. 编制内容：
本图集包括建筑室外的雨篷、窗套，遮阳、空调室外机安装、斜坡挑檐、各种建筑外墙材料和构造等内容。

4. 施工方法、质量验收标准、原材料指标等均按国家现行有关政策、规范、规定执行。

5. 技术要求：
- 图集中凡涉及结构问题，应由单项工程设计人员按具体情况进行核实核算后使用，以确保安全。涉及结构构件时，应在结构设计图中相应部位予以表示。
- 图集中安全玻璃可用6+0.38+6钢化夹胶玻璃；若玻璃高度大于5m，胶厚应改为0.76mm；采用其它材料时应按工程要求自行设计。
- 焊接用E43型焊条，焊缝高度为5mm，要求满焊。
- 混凝土饰块饰板要求制品表面光洁，棱角整齐。
- 金属构件必须进行除锈处理，并刷两道防锈漆。
- 配件中钢筋为E级钢，板材为3号钢。
- 选用图集中新型材料时，其质量均应符合国家颁布的相应建材产品质量标准。
- 混凝土构件使用中细砂，如使用特细砂或中砂应相应降低砂的配合比。
- 图集中所有尺寸除注明者外，均以毫米为单位，标高以米为单位。

6. 索引方式：
详图编号对应详图所在的页次。

雨篷构造详图说明：
1. 雨篷挑出尺寸为 a=900, b=1200；若与本图尺寸不同，应在设计图中注明。雨篷宽度尺寸按工程设计，未注明处挑口两端各加300mm。
2. 雨篷厚度、混凝土强度等级、配筋按工程设计。
3. 雨篷防水层做法：最薄处为20mm厚1:2水泥砂浆（加3%防雨盖底面），分层抹15mm厚1:0.3:3水泥砂浆，最后刷两道白灰浆。
4. 雨篷其它饰面做法按工程设计。
5. 雨篷排水管用38mm塑料管（或镀锌钢管）伸出雨篷100mm或根据工程情况，接入雨水下水立管。
6. 构造类型：
- 钢筋混凝土结构雨篷：包括C20细石混凝土、镀锌铁板、铝合金方管等构造。
- 钢结构雨篷：包括热镀锌钢板、化学螺栓、不锈钢挂件、角钢等构造。
- 干挂石材：采用不锈钢挂件、化学螺栓、镀锌角钢等固定方式，规格与颜色按工程设计。
