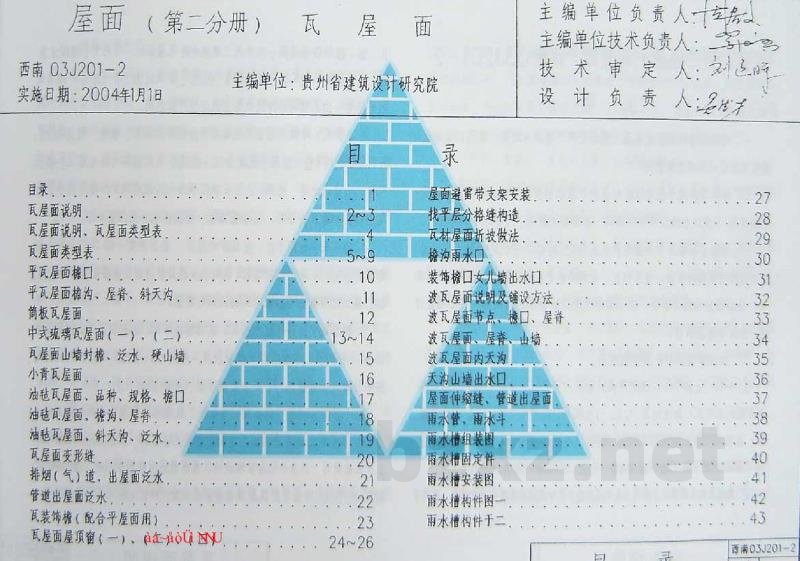

【西南03J201-2】 屋面 第二分册：瓦屋面

西南 03J201-2

主编单位：贵州省建筑设计研究院

实施日期：2004年1月1日

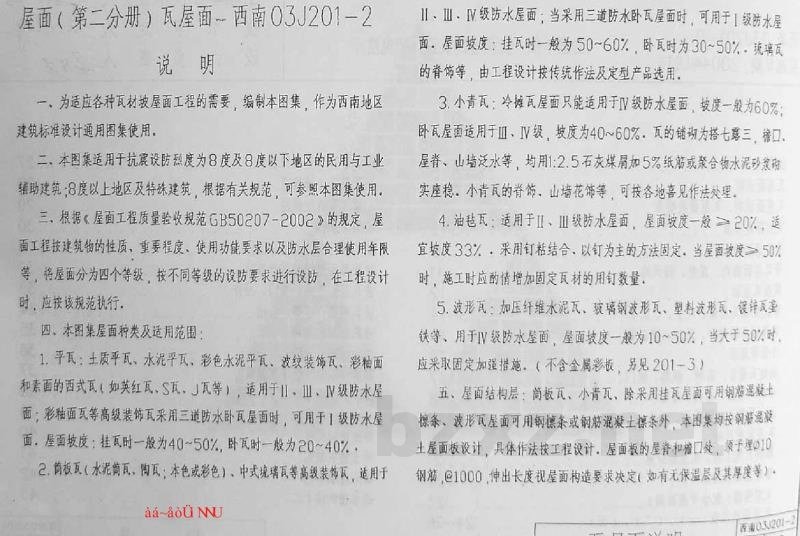

一、为适应各种瓦材坡屋面工程的需要，编制本图集，作为西南地区建筑标准设计通用图集使用。

二、本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑；8度以上地区及特殊建筑，根据有关规范，可参照本图集使用。

三、根据《屋面工程质量验收规范 GB50207-2002》的规定，屋面工程按建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限等，将屋面分为四个等级，按不同等级的设防要求进行设防。在工程设计时，应按该规范执行。

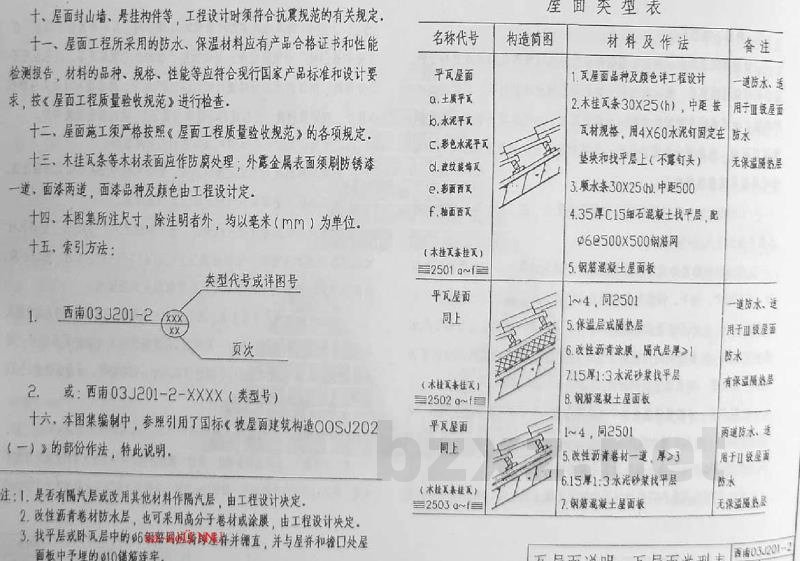

四、本图集屋面种类及适用范围：

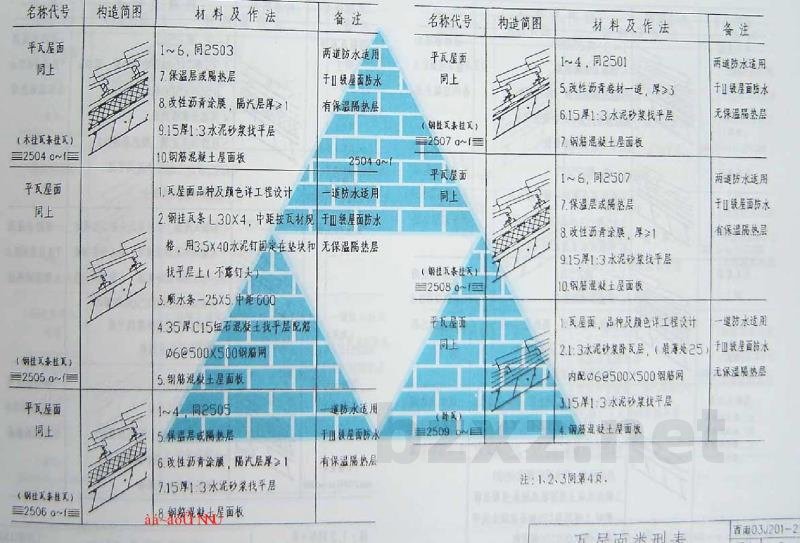

1. 平瓦：土质平瓦、水泥平瓦、彩色水泥平瓦、波纹装饰瓦、彩釉面和表面的西式瓦（如英红瓦、S瓦、J瓦等），适用于II、III、IV级防水屋面；彩釉面瓦等高线装饰瓦采用三道防冰卧瓦屋面时，可用于I级防水屋面。屋面坡度：挂瓦时一般为40~50%，卧瓦时一般为20~40%。
2. 筒板瓦（水泥窑瓦、陶瓦；本色或彩色）、中式琉璃瓦等高级装饰瓦，适用于II、III、IV级防水屋面；当采用三道防冰卧瓦屋面时，可用于I级防水屋面。屋面坡度：挂瓦时一般为50~60%，卧瓦时为30~50%。琉璃瓦的脊饰等，由工程设计按传统作法及定型产品选用。

II、III、IV级防水屋面；当采用三道防冰卧瓦屋面时，可用于I级防水屋面。屋面坡度：挂瓦时一般为50~60%，卧瓦时为30~50%。琉璃瓦的脊饰等，由工程设计按传统作法及定型产品选用。

3. 小青瓦：冷铺瓦屋面只能适用于IV级防水屋面，坡度一般为60%；卧瓦屋面适用于III、IV级，坡度为40~60%。瓦的铺砌为搭七露三，檐口、屋脊、山墙泛水等，均用1:2.5石灰煤屑加5%纸筋或聚合物水泥砂浆砌筑稳妥。小青瓦的脊饰、山墙花饰等，可按各地喜见作法处理。
4. 油毡瓦：适用于II、III级防水屋面，屋面坡度一般≥20%，适宜坡度33%。采用钉粘结合、以钉为主的方法固定。当屋面坡度≥50%时，施工时应酌情增加固定瓦材的钉钉数量。
5. 波形瓦：加压纤维水泥瓦、玻璃钢波形瓦、塑料波形瓦、镀锌瓦铁皮等，用于IV级防水屋面，屋面坡度一般为10~50%，当大于50%时，应采取固定加强措施。（不含金属彩板，另见201-3）

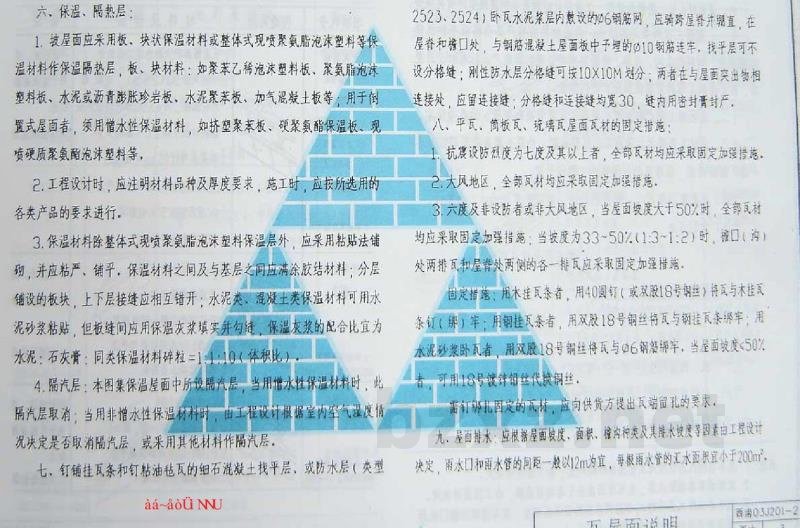

五、屋面结构层：简板瓦、小青瓦，除采用挂瓦屋面可用钢筋混凝土檩条。波形瓦屋面可用钢檩条或钢筋混凝土檩条外，本图集均按钢筋混凝土屋面板设计，具体作法按工程设计。屋面板的屋脊和檐口处，须予埋φ10钢筋,@1000，伸出长度视屋面构造要求决定（如有无保温层及其厚度等）。
