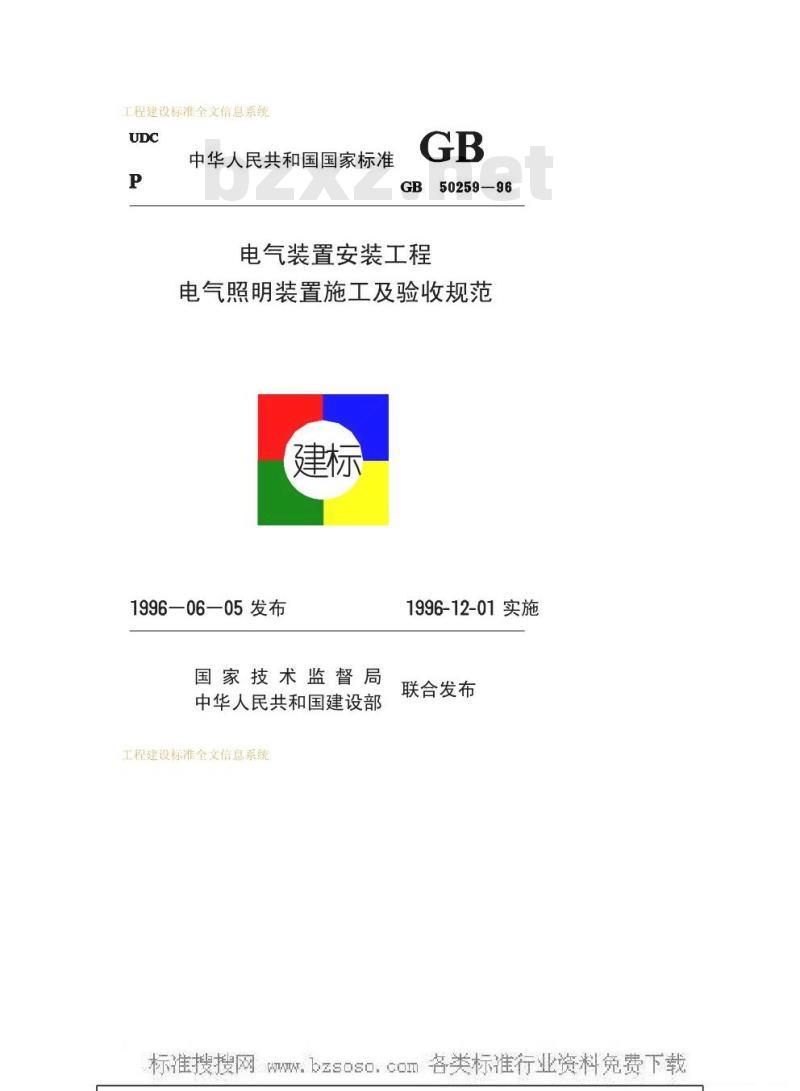

中华人民共和国国家标准
50259-96
电气装置安装工程
电气照明装置施工及验收规范
1996—06—05发布
国家技术监督局
中华人民共和国建设部
工程建设标准全文信息系统
1996-12-01实施
联合发布
W.bzsoso.coD工程建设标准全文信息系统

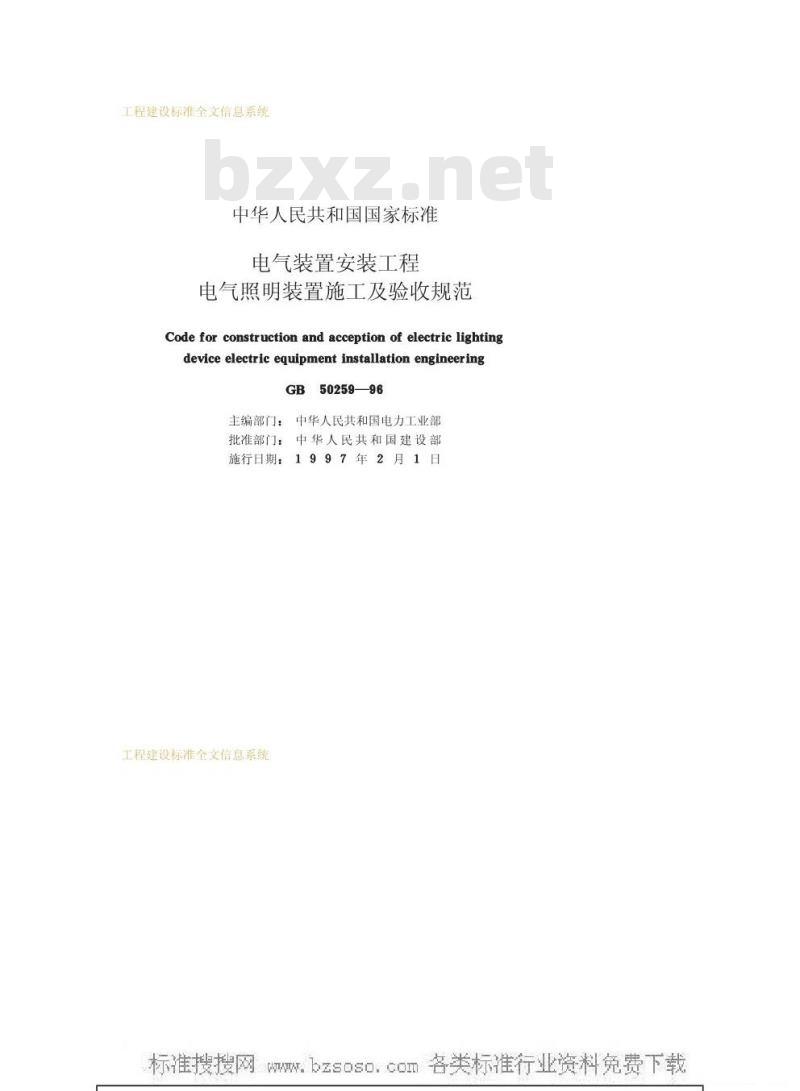

中华人民共和国国家标准
电气装置安装工程
电气照明装置施工及验收规范
Code for construction and acception of electric lightingdevice electric equipment installation engineeringGB50259—96
主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1997年2月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

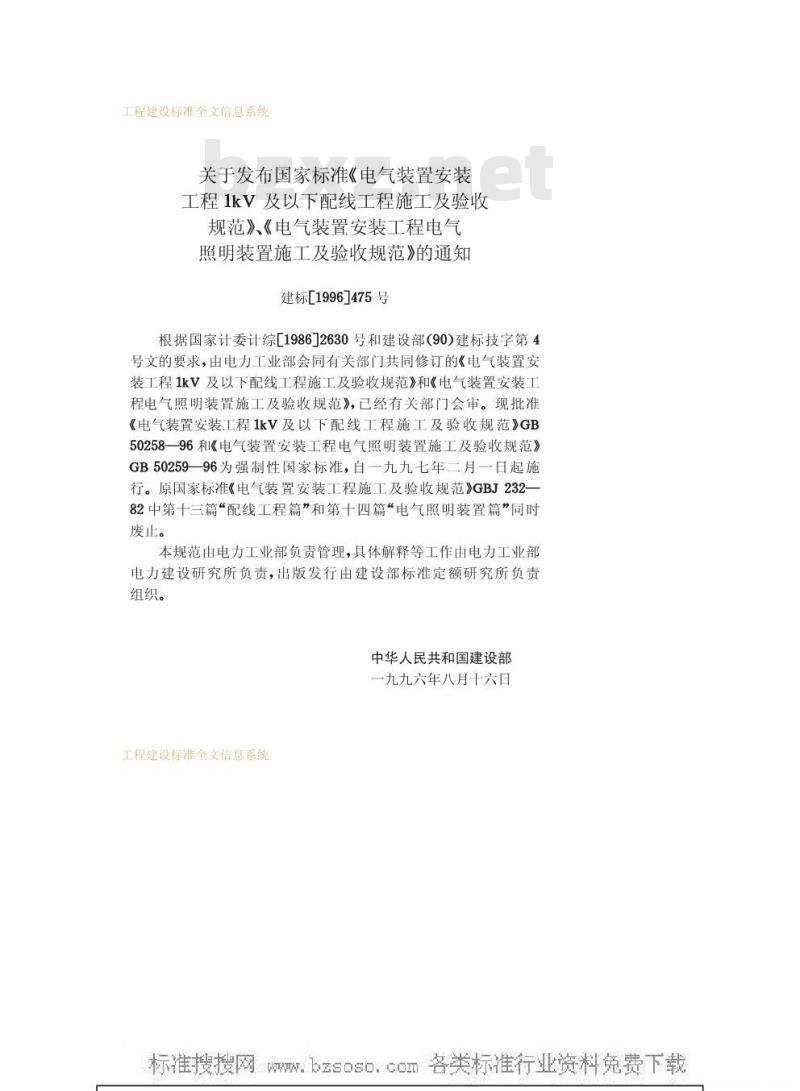

关于发布国家标准《电气装置安装工程1kV及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知建标[1996]475号
根据国家计委计综[1986]2630号和建设部（90)建标技字第4号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程1kV及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》，已经有关部门会审。现批准《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258—96和《电气装置安装工程电气照明装置施工及验收规范》GB50259一96为强制性国家标准，自一九九七年二月一日起施行。原国家标准《电气装置安装工程施工及验收规范》GBJ232一82中第十三篇“配线工程篇”和第十四篇“电气照明装置篇”同时废止。
本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。此内容来自标准下载网
中华人民共和国建设部
一九九六年八月十六日
工程建设标准全文信息系统
W.bzsoso.cOm工程建设标准全文信息系统

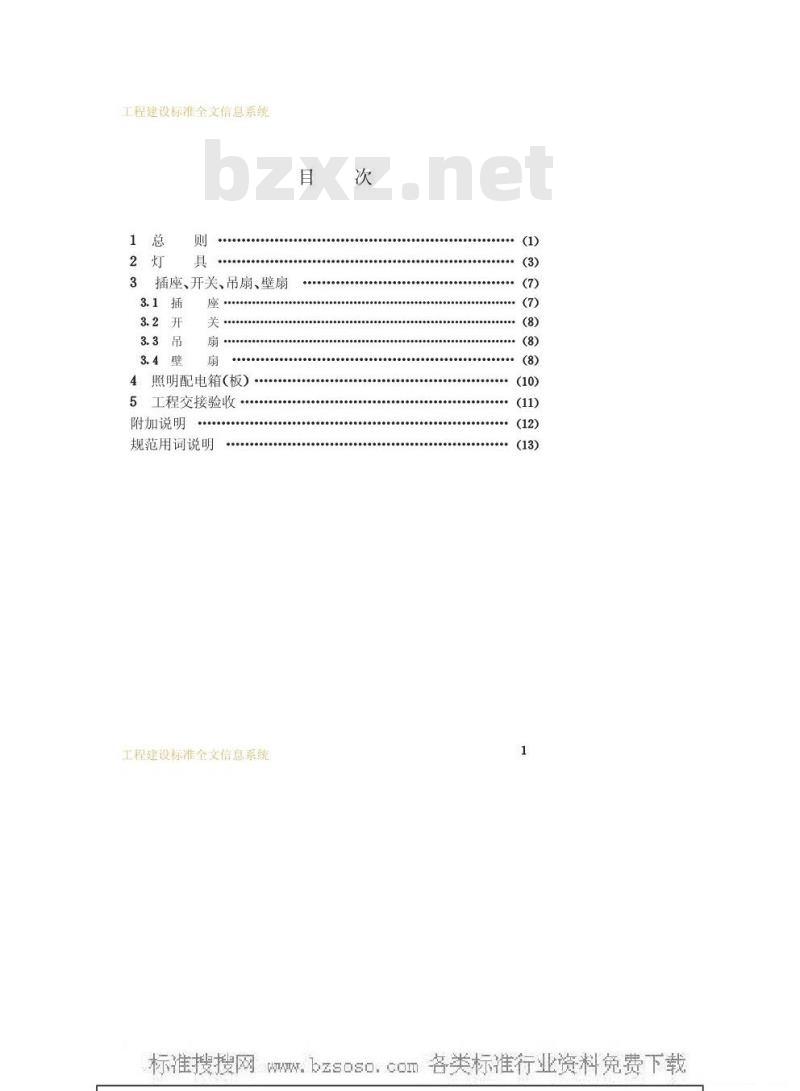

插座、开关、吊扇、壁扇
照明配电箱(板）
工程交接验收
附加说明
规范用词说明
工程建设标准全文信息系统
.....+e......00.........
工程建设标准全文信息系统

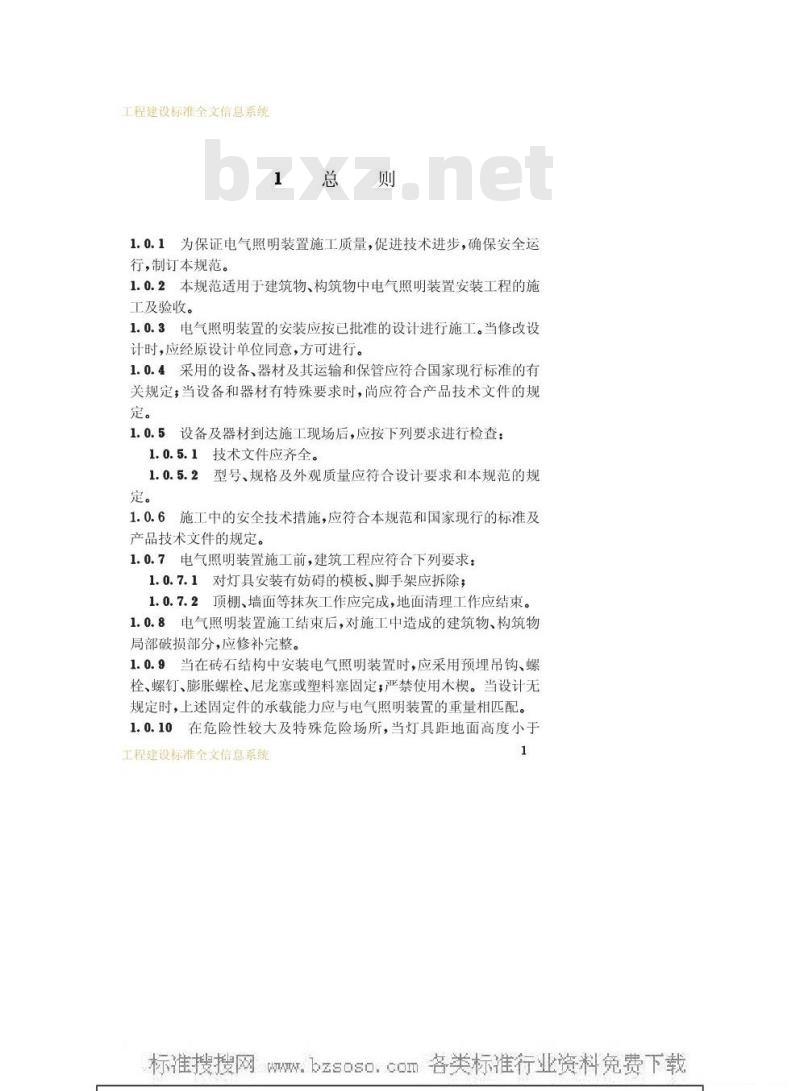

1总则
1.0.1为保证电气照明装置施工质量，促进技术进步，确保安全运行，制订本规范。
1.0.2本规范适用于建筑物、构筑物中电气照明装置安装工程的施工及验收。
1.0.3电气照明装置的安装应按已批准的设计进行施工。当修改设计时，应经原设计单位同意，方可进行。1.0.4采用的设备、器材及其运输和保管应符合国家现行标准的有关规定；当设备和器材有特殊要求时，尚应符合产品技术文件的规定。
1.0.5设备及器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。
1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。
1.0.6施工中的安全技术措施，应符合本规范和国家现行的标准及产品技术文件的规定。
1.0.7电气照明装置施工前，建筑工程应符合下列要求：1.0.7.1对灯具安装有妨碍的模板、脚手架应拆除；1.0.7.2顶棚、墙面等抹灰工作应完成，地面清理工作应结束。1.0.8电气照明装置施工结束后，对施工中造成的建筑物、构筑物局部破损部分，应修补完整。
1.0.9当在砖石结构中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定，严禁使用木楔。当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。1.0.10在危险性较大及特殊危险场所，当灯具距地面高度小于工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
2.4m时，应使用额定电压为36V及以下的照明灯具，或采取保护措施。
1.0.11安装在绝缘台上的电气照明装置，其导线的端头绝缘部分应伸出绝缘台的表面。
1.0.12电气照明装置的接线应牢固，电气接触应良好，需接地或接零的灯具、开关、插座等非带电金属部分，应有明显标志的专用接地螺钉。
电气照明装置的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。工程建设标准全文信息系统
W.bzsoso.cOm各美标准行业资料免费下载工程建设标准全文信息系统
2.0.1灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。
2.0.2根据灯具的安装场所及用途，引向每个灯具的导线线芯最小截面应符合表2.0.2的规定。
导线线芯最小截面
灯具的安装场所及用途
民用建筑室内
灯头线
移动用电
设备的导线
工业建筑室内
线芯最小截面(mm2)
铜芯软线
灯具不得直接安装在可燃构件上，当灯具表面高温部位靠近2.0.3
可燃物时，应采取隔热、散热措施。2.0.4在变电所内，高压、低压配电设备及母线的正上方，不应安装灯具。
室外安装的灯具，距地面的高度不宜小于3m；当在墙上安装时，距地面的高度不应小于2.5m。2.0.6螺口灯头的接线应符合下列要求：2.0.6.1相线应接在中心触点的端子上，零线应接在螺纹的端子上。
灯头的绝缘外壳不应有破损和漏电。工程建设标准全文信息系统
W工程建设标准全文信息系统
2.0.6.3对带开关的灯头，开关手柄不应有裸露的金属部分。2.0.7对装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台之间的距离小于5mm时，灯泡与绝缘台之间应采取隔热措施。
2.0.8灯具的安装应符合下列要求：2.0.8.1采用钢管作灯具的吊杆时，钢管内径不应小于10mm；钢管壁厚度不应小于1.5mm。
2.0.8.2吊链灯具的灯线不应受拉力，灯线应与吊链编叉在一起。
软线吊灯的软线两端应作保护扣；两端芯线应糖锡。2.0.8.3
2.0.8.4同一室内或场所成排安装的灯具，其中心线偏差不应大于5mm。
2.0.8.5日光灯和高压汞灯及其附件应配套使用，安装位置应便于检查和维修。
2.0.8.6灯具固定应牢固可靠。每个灯具固定用的螺钉或螺栓不应少于2个；当绝缘台直径为75mm及以下时，可采用1个螺钉或螺栓固定。
2.0.9公共场所用的应急照明灯和疏散指示灯，应有明显的标志。无专人管理的公共场所照明宜装设自动节能开关2.0.10每套路灯应在相线上装设熔断器。由架空线引入路灯的导线，在灯具入口处应做防水弯。2.0.1136V及以下照明变压器的安装应符合下列要求：2.0.11.1电源侧应有短路保护，其熔丝的额定电流不应大于变压器的额定电流。
2.0.11.2外壳、铁芯和低压侧的任意一端或中性点，均应接地或接零。
2.0.12固定在移动结构上的灯具，其导线宜敷设在移动构架的内侧，在移动构架活动时，导线不应受拉力和磨损。2.0.13当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
定，当软线吊灯灯具重量大于1kg时，应增设吊链。2.0.14投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。
2.0.15金属卤化物灯的安装应符合下列要求：2.0.15.1灯具安装高度宜大于5m，导线应经接线柱与灯具连接，且不得靠近灯具表面。
2.0.15.2灯管必须与触发器和限流器配套使用。2.0.15.3落地安装的反光照明灯具，应采取保护措施。2.0.16嵌入顶棚内的装饰灯具的安装应符合下列要求：2.0.16.1灯具应固定在专设的框架上，导线不应贴近灯具外壳，月在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上2.0.16.2矩形灯具的边框宜与顶棚面的装饰直线平行，其偏差不应大于5mm。
2.0.16.3日光灯管组合的开启式灯具，灯管排列应整齐，其金属或塑料的间隔片不应有扭曲等缺陷。2.0.17固定花灯的吊钩，其圆钢直径不应小于灯具吊挂销、钩的直径，且不得小于6mm。对大型花灯、吊装花灯的固定及悬吊装置，应按灯具重量的1.25倍做过载试验。2.0.18安装在重要场所的大型灯具的玻璃罩，应按设计要求采取防止碎裂后向下溅落的措施。
2.0.19霓虹灯的安装应符合下列要求：2.0.19.1灯管应完好，无破裂。2.0.19.2灯管应采用专用的绝缘支架固定，且必须牢固可靠。专用支架可采用玻璃管制成。固定后的灯管与建筑物、构筑物表面的最小距离不宜小于20mm。
2.0.19.3霓虹灯专用变压器所供灯管长度不应超过允许负载长度。
2.0.19.4霓虹灯专用变压器的安装位置宜隐蔽，且方便检修，但不宜装在吊平顶内，并不宜被非检修人员触及。明装时，其高度不工程建设标准全文信息系统
W.bzsoso.cOm各美标准行业资料免费下载工程建设标准全文信息系统
宜小于3m，当小于3m时，应采取防护措施；在室外安装时，应采取防水措施。
2.0.19.5霓虹灯专用变压器的二次导线和灯管间的连接线，应采用额定电压不低于15kV的高压尼龙绝缘导线。2.0.19.6霓虹灯专用变压器的二次导线与建筑物、构筑物表面的距离不应小于20mm。
2.0.20手术台无影灯的安装应符合下列要求：2.0.20.1固定灯座螺检的数量不应少于灯具法兰底座上的固定孔数，且螺栓直径应与孔径匹配。2.0.20.2在混凝土结构中，预埋件应与主筋焊接。2.0.20.3固定无影灯底座的螺栓应采用双螺母锁紧。2.0.21手术台无影灯导线的敷设应符合下列要求：2.0.21.1灯泡应间隔地接在两条专用的回路上。2.0.21.2开关至灯具的导线应使用额定电压不低于500V的铜芯多股绝缘导线。
工种6建设标准全文信息系统
工程建设标准全文信息系统
3插座、开关、吊扇、壁扇
3.1插座
3.1.1插座的安装高度应符合设计的规定，当设计无规定时，应符合下列要求：
3.1.1.1距地面高度不宜小于1.3m托儿所、幼儿园及小学校不宜小于1.8m；同一场所安装的插座高度应一致。3.1.1.2车间及试验室的插座安装高度距地面不宜小于0.3m；特殊场所暗装的插座不应小于0.15m，同一室内安装的插座高度差不宜大于5mm；并列安装的相同型号的插座高度差不宜大于1mm。3.1.1.3落地插座应具有牢固可靠的保护盖板。3.1.2插座的接线应符合下列要求：3.1.2.1单相两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接，单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接。
3.1.2.2单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔。插座的接地端子不应与零线端子直接连接。3.1.2.3当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座，其配套的插头，应按交流、直流或不同电压等级区别使用。3.1.2.4同一场所的三相插座，其接线的相位必须一致。3.1.3暗装的插座应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
3.1.4在潮湿场所，应采用密封良好的防水防溅插座。工程建设标准全文信息系统
W.bzsoso.cOm各美标准行业资料免费下载工程建设标准全文信息系统
3.2开关
3.2.1安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。3.2.2开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15~0.2m；开关距地面高度宜为1.3m；拉线开关距地面高度宜为2~3m，且拉线出口应垂直向下。3.2.3并列安装的相同型号开关距地面高度应一致，高度差不应大于1mm；同一室内安装的开关高度差不应大于5mm；并列安装的拉线开关的相邻间距不宜小于20mm。3.2.4相线应经开关控制；民用住宅严禁装设床头开关。3.2.5暗装的开关应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
3.3吊扇
3.3.1吊扇挂钩应安装牢固，吊扇挂钩的直径不应小于吊扇悬挂销钉的直径，且不得小于8mm。
3.3.2吊扇悬挂销钉应装设防振橡胶垫，销钉的防松装置应齐全、可靠。
吊扇扇叶距地面高度不宜小于2.5m。3.3.3
3.3.4吊扇组装时，应符合下列要求：3.3.4.1严禁改变扇叶角度。
属叶的固定螺钉应装设防松装置。3.3.4.3吊杆之间、吊杆与电机之间的螺纹连接，其啮合长度每端不得小于20mm，且应装设防松装置。3.3.5吊扇应接线正确，运转时扇叶不应有明显颤动。3.4壁扇
3.4.1壁扇底座可采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓工程建设标准全文信息系统
W.bzsoso.cOm各美标准行业资料免费下载
