【辽2005J401】 室内装修

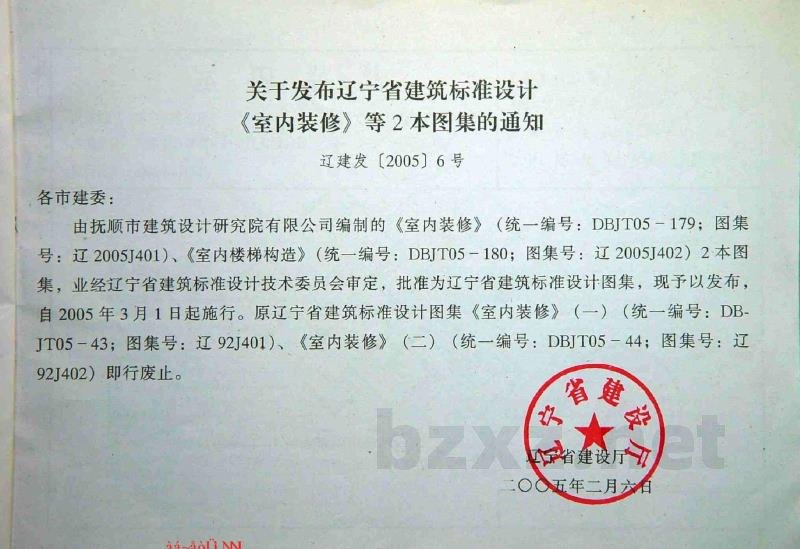

关于发布辽宁省建筑标准设计《室内装修》等2本图集的通知

由抚顺市建筑设计研究院有限公司编制的《室内装修》（统一编号：DBJT05-179，图集号：辽2005J401）、《室内楼梯构造》（统一编号：DBJT05-180，图集号：辽2005J402）2本图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2005年3月1日起施行。原辽宁省建筑标准设计图集《室内装修》（一）（统一编号：DBJT05-43，图集号：辽92J401）、《室内装修》（二）（统一编号：DBJT05-44，图集号：辽92J402）即行废止。

【图集基本信息】
室内装修
批准部门：辽宁省建设厅
批准文号：辽建发[2005]6号
主编单位：抚顺市建筑设计研究院有限公司
统一编号：DBJT05-179
实行日期：2005年3月1日

【目录】
- 水泥、预制水磨石踢脚线详图
- 墙砖、大理石（花岗岩）踢脚线详图
- 木制踢脚线详图
- 油漆踢脚线详图
- 白瓷砖墙裙详图
- 大理石（花岗岩）墙裙详图
- 挂贴大理石（花岗岩）墙裙详图
- 硬木企口、PVC、胶合板墙裙详图
- 刮腻子喷涂墙面（含乳胶漆内墙面、有保温砂浆、有隔声石膏板等情况）
- 吸音板墙面、贴壁纸（布）、堵面、软木、胶合板、塑铝板墙面
- 双层窗帘盒、挂镜线（含挂镜点）详图
- 玻璃花格详图（含变璃花格、金属花格）

【说明】
一、设计依据
1. 《民用建筑设计通则》JGJ37-87
2. 《建筑装饰装修工程质量验收规范》GB50210-2001
3. 《建筑工程施工质量验收统一标准》GB50300-2001
4. 其它现行民用建筑设计规范

二、适用范围
本图集适用于一般工业与民用建筑工程。

三、固定件使用
在墙面、顶棚上固定各种建筑装修固定件时，如有条件，可采用锚固力强的钢制膨胀螺栓或采用射钉代替预埋件。

四、油漆颜色
本图集钢木装修油漆颜色见设计。

五、材料质量
本图集中所采用的新型材料、内装修饰面材料等，其产品质量、性能应通过技术鉴定并检验合格，并取得合格证、产品使用证以及使用说明书。供货厂家应负责工程质量。

六、胶水使用
各做法中掺入建筑胶，其掺入量及施工操作应按各产品的说明执行。粘贴砖、釉面砖、大理石、花岗岩的胶应为高性能强力胶，其抗剪、强度等性能应符合有关技术规定。

七、施工注意事项
1. 本图集装修构造装饰性很强，要求施工时严格按图纸要求施工，尺寸准确，加工精细，以达到装饰效果。
2. 凡预埋木砖、贴墙木框应刷防腐油做防腐处理；铁件刷防锈漆做防锈处理。
3. 木装修要求：木板材要充分干燥，其含水率不大于18%，标准较高的应采用优质木材。
4. 金属装饰件要求：边角整齐，切割部位挫平磨光，机加工件尺寸精确、表面光洁；焊接缝应满焊，保持均匀，并挫平抹光。

注：图集所注尺寸均以毫米为单位。

【构造详图说明】
1. 水泥砂浆踢脚线详图：
- 1.8mm厚1:2水泥砂浆罩面压实压光
- 2.12mm厚1:2水泥砂浆打底扫毛或刮出纹道
- 3.砖基层
2. 预制水磨石踢脚板详图：
- 1.20mm厚预制水磨石踢脚板
- 2.12mm厚1:2水泥砂浆
- 3.砖基层
- 注：1）颜色见单体设计；2）H见单体设计；3）砌块墙基层需根据不同材质刷不同界面剂。
3. 大理石（花岗岩）踢脚线详图：
- 1. 湿水泥擦缝
- 2. 20mm厚大理石板
- 3. 12mm厚1:2水泥砂浆结合层
- 4. 砖基层
- 注：1）踢脚线颜色由设计确定；2）石板粘贴前背面应用界面剂处理；3）H见单体设计；4）砌块墙基层需刷界面剂。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
