【苏J06-2002】 SMC环保轻质墙板构造

江苏省建筑配件通用图集（试用图）
SMC环保轻质墙板构造图集（苏J06-2002）

批准部门：江苏省建设厅
主编单位：南京市建筑设计研究院
发行单位：江苏省工程建设标准设计站

批准文号：苏建科（2002）417号
分类号：苏J06-2002
实行日期：2002年12月18日

【目录】
1. SMC墙板简介
2. SMC墙板构造图集说明
3. SMC墙板规格和企口尺寸
4. SMC墙板在框架结构中的安装平面示意
5. SMC墙板在砌体结构中的安装平面示意
6. SMC墙板板排列立面示例图
7. SMC墙板连接构造节点（一）至（四）
8. SMC墙板木门、窗框构造节点（一）至（二）
9. SMC墙板卫生间安装节点
10. SMC墙板上设备吊挂安装图（一）至（三）
11. SMC墙板电气安装节点（一）至（二）

1. SMC墙板简介
SMC墙板是一种以秸秆为主要原材料，配以无机化学原料等加工而成的轻质建筑墙体材料。

2. 适用范围
2.1 本图集适用于工业与民用建筑中新建、扩建和改建工程的非承重内隔墙板。
2.2 本图集适用于抗震设防烈度不大于8度的地区。

3. 墙板规格
3.1 本图集采用SMC空心墙板。
3.2 特殊规格的墙板可根据用户的具体要求进行加工。

4. 墙板限高
4.1 60mm厚的板长不宜大于3000mm，100mm及120mm厚的板不宜大于3900mm。
4.2 设防烈度为8度时，60mm厚的板长度不应大于3000mm，100mm与120mm厚的板长度不应大于3500mm。
4.3 当墙板高大于3000mm，需采用竖向接板时，竖向接板只限一次，墙板长度可现场切割。

5. 构造及做法
5.1 墙板沿轴线排列，端部不足一块板时，应按尺寸补板。补板宽度应大于300mm。当有门窗洞口时，洞口处宜为整板。
5.2 墙板与楼地面连接处，可采用水泥砂浆、水磨石、大理石等做踢脚线；如做挂用，两点间的间距应大于300mm，单点吊挂重量不应大于0.8KN。
5.3 墙板用于卫生间、厨房和其他有防水要求的部位时，隔墙下端应做高出地面150mm~200mm的C20细石砼墙垫，并采用防水砂浆粉刷。
5.4 在卫生间和厨房内，沿隔墙设置水池、洁具、水箱、脸盆等附件时，墙面应贴瓷砖饰面或涂刷防水涂料。
5.5 当墙面需要吊挂重物时，可根据吊挂位置定点开孔，埋设木块或铁件做吊挂。
5.6 构造钢筋应选用HRB235，预埋件钢材应选用Q235。
5.7 连接钢筋与预埋件的锚固长度为20d（d为钢筋直径），特殊说明者除外。
5.8 钢板与钢板间的焊缝长度应为钢板间的接触长度，并应采用双面焊。
5.9 所有安装锚固件应做防锈处理，尽可能避免铁件外露。
5.10 设备与电气的设计应根据本图集有关要求采取构造措施，以保证隔墙的性能。

6. SMC墙板施工
6.1 材料
（1）SMC墙板
（2）辅助材料：
a) M10水泥砂浆。配合比：水泥：砂：水 = 2：1：0.5：0.2；
b）厂家提供的专用粘和剂（801母体料）；
c）耐碱玻纤网格布（网孔尺寸不大于5mm）。

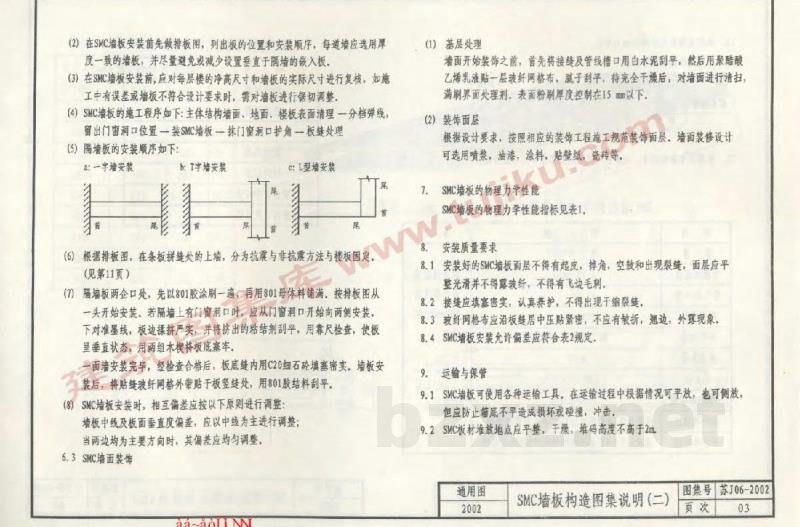

6.2 SMC墙板安装
（1）安装前应先对隔墙板进行检查，不合格产品不得使用。
（2）安装前应先做排板图，列出板的位置和安装顺序。每道墙应选用厚度一致的墙板，并尽量避免或减少设置垂直于隔墙的嵌入板。
（3）安装前应对每层楼的净高尺寸和墙板的实际尺寸进行复核。如施工中有误差或墙板不符合设计要求时，需对墙板进行锯切调整。
（4）施工程序：主体结构墙面、地面、楼板表面清理 $\rightarrow$ 分档弹线 $\rightarrow$ 留出门窗洞口位置 $\rightarrow$ 安装SMC墙板 $\rightarrow$ 抹门窗洞口护角 $\rightarrow$ 板缝处理。
（5）隔墙板安装顺序：a. 一字墙安装；b. T字墙安装；c. L型墙安装。
（6）墙板两企口处，先以801胶涂刷一遍，再用801母体料铺满，按排板图从一头开始安装。若有门窗洞口，应从洞口开始向两侧安装，对准墨线，板边揉挤严实，将挤出的粘结剂刮平，并用靠尺检查使板呈垂直状态。安装完毕后，板底缝内用C20细石砼填塞密实。墙板安装后，将贴缝玻纤网格外带贴于板竖缝处，用801胶结料刮平。
（7）墙板中线及板面垂直度偏差应以中线为主进行调整。若两边均为主要方向，则偏差应均匀调整。

6.3 SMC墙面装饰
（1）基层处理：墙面装饰前，先将接缝及管线槽口用白水泥刮平，再用聚醋酸乙烯乳液贴一层玻纤网格布，腻子刮平待完全干燥后，清扫并刷界面剂，粉刷厚度控制在1.5mm以下。
（2）装饰面层：根据设计要求，按照相应的装饰工程施工规范进行。可选用喷浆、油漆、涂料、贴砖、瓷砖等。

7. SMC墙板的物理力学性能
指标如下（基于100mm厚墙板测试）：
- 容重：4.21 KN/m³
- 干燥收缩值：0.70 mm/m
- 空气隔声值：41 dB
- 耐火极限：1h
- 环境放射性：90.7-114.0 Bq/(kg·d)
- 软化系数：0.97
- 耐水性：浸泡7天无变化
- 抗弯破坏荷载：6倍板自重
- 抗冲击强度：承受0.3KN砂袋冲击13次不出现贯通裂缝
- 单点吊挂力：承受0.8KN单点吊挂力作用24h不出现贯通裂缝

8. 安装质量要求
8.1 安装好的SMC墙板面层不得有起皮、掉角、空鼓和出现裂缝；面层应平整光滑，不得露玻纤或有飞边毛刺。
8.2 接缝应填塞密实，认真养护，不得出现干缩裂缝。
8.3 玻纤网格布应沿板缝居中压贴紧密，不应有折皱、翘边、外露现象。
8.4 SMC墙板安装允许偏差符合表2规定。

9. 运输与保管
9.1 SMC墙板运输时可平放或侧放，但应防止箱底不平造成损坏或碰撞冲击。
9.2 堆放地点应平整、干燥，堆码高度不高于2m。

10. 其他
10.1 本图集所注尺寸均以m为单位。
10.2 本图集详图编号（X Y）表示详图所在图集编号及页次。
10.3 本图集中未说明者，均参照有关规定及规程执行。

【表2：SMC墙板安装允许偏差表】
项目：轴线偏差 | 表面平整 | 垂直偏差 | 接缝高差 | 转角偏差
允许偏差(mm)：5 | 3 | 3 | 4 | 4

【表3：SMC墙板规格和尺寸表】
长度A(mm) | 宽度B(m) | 厚度C(mm)
2400 | 0.6 | 60 / 100 / 120
2500 | 0.6 | 60 / 100 / 120
2600 | 0.6 | 60 / 100 / 120
2700 | 0.6 | 60 / 100 / 120
2800 | 0.6 | 60 / 100 / 120
2900 | 0.6 | 60 / 100 / 120
3000 | 0.6 | 60 / 100 / 120
3300 | 0.6 | 60 / 100 / 120
3500 | 0.6 | 60 / 100 / 120
3900 | 0.6 | 60 / 100 / 120
