【苏J21-2003】 轻钢龙骨石膏饰面板吊顶

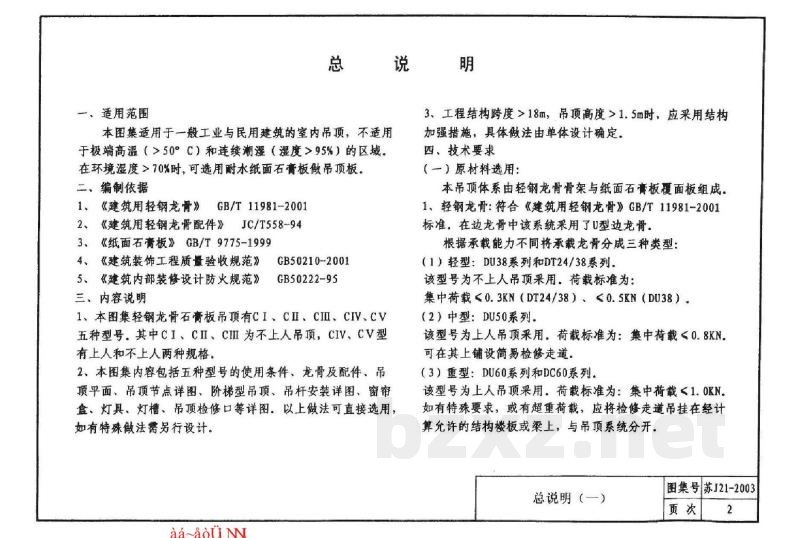

江苏省建筑配件通用图集（试用图） 轻钢龙骨石膏饰面板吊顶（苏J21-2003） 关于印发《等电位联结设计与安装》等三项地方标准设计图集的通知 各省辖市建设局（委）： 根据省建设厅关于下达江苏省2003年工程建设标准设计图集编制、修改计划的通知（苏建科[2003]119号）及有关文件的要求，由南京市民用建筑设计研究院等单位主编的《等电位联结设计与安装》等三项图集，经专家审定、编制单位修改完善，现批准为江苏省标准设计图集，自本文印发之日起执行。该三项图集由江苏省工程建设标准设计站负责出版、发行。 江苏省标准设计图集名称及编号： 1. 苏D01-2003：等电位联结设计与安装（通用图） 2. 苏J16-2003：建筑外保温构造图集（试用图） 3. 苏J21-2003：轻钢龙骨石膏饰面板吊顶（试用图） 主编单位：南京市民用建筑设计研究院、江苏东方建筑设计有限公司、江苏省第二建筑设计研究院 批准文号：苏建料[2005]356号 【总说明】 一、适用范围 本图集适用于一般工业与民用建筑的室内吊顶，不适用于极端高温（>50°C）和连续潮湿（湿度>95%）的区域。在环境湿度>70%时，可选用耐水纸面石膏板做吊顶板。 二、编制依据 1. 《建筑用轻钢龙骨》GB/T11981-2001 2. 《建筑用轻钢龙骨配件》JC/T558-94 3. 《纸面石膏板》GB/T9775-1999 4. 《建筑装饰工程质量验收规范》GB50210-2001 5. 《建筑内部装修设计防火规范》GB50222-95 三、内容说明 1. 本图集轻钢龙骨石膏板吊顶有CI、CII、CIII、CIV、CV五种型号。其中CI、CII、CIII为不上人吊顶；CIV、CV型有上人和不上人两种规格。 2. 本图集内容包括五种型号的使用条件、龙骨及配件、吊顶平面、吊顶节点详图、阶梯型吊顶、吊杆安装详图、窗帘盒、灯具、灯槽、吊顶检修口等详图。以上做法可直接选用，如有特殊做法需另行设计。 3. 工程结构跨度>18m，吊顶高度>1.5m时，应采用结构加强措施，具体做法由单体设计确定。 四、技术要求 （一）原材料选用： 本吊顶体系由轻钢龙骨骨架与纸面石膏板覆面板组成。 1. 轻钢龙骨：符合《建筑用轻钢龙骨》GB/T11981-2001标准。根据承载能力不同，将承载龙骨分为三种类型： (1) 轻型：DU38系列和DT24/38系列。主要用于不上人吊顶，荷载标准为：集中荷载<0.3KN（DT24/38）≤0.5KN（DU38）。 (2) 中型：DU50系列。用于上人吊顶，荷载标准为：集中荷载<0.8KN。可在其上铺设简易检修走道。 (3) 重型：DU60系列和DC60系列。用于上人吊顶，荷载标准为：集中荷载<1.0KN。如有特殊要求或超重荷载，应将检修走道吊挂在经计算允许的结构楼板或梁上，与吊顶系统分开。 2. 轻钢龙骨配件：符合《建筑用轻钢龙骨配件》JC/T558-94标准和《可耐福龙骨配件验收标准》。 3. 覆面板：符合《纸面石膏板》GB/T9775-1999标准。 (1) 纸面石膏板有标准板、防火板、防潮板三种，分别适用于不同要求的吊顶。规格通常为宽1200mm，长2400mm，厚度有9.5、12、15mm三种。应根据单体设计要求选用。 (2) 本吊顶系统的覆面板也可根据要求采用其他种类的装饰板（如吸音板、防火板等），面板荷载<40Kg/m²。 (3) 本吊顶系统的燃烧性能等级为A级，覆面板的燃烧性能为B1级。 (4) 在环境湿度70%~95%时，应选用耐水纸面石膏板。 （二）外观质量要求： 1. 表面平整，用2m靠尺检查，允许偏差<2mm。 2. 接缝平直，用5m拉线检查，允许偏差<2mm。 3. 压条平直，用5m拉线检查，允许偏差<2mm。 4. 接缝高低用直尺和塞尺检查，允许偏差<1mm。 5. 压条间距偏差≤2mm。 6. 吊顶施工质量应符合《建筑装饰工程质量验收规范》GB50210-2001的有关规定。 五、施工和安装 1. 吊顶：应在墙面和柱面抹灰、楼面湿作业、设备管道等安装完毕后进行。 2. 龙骨：先根据吊顶标高在墙上弹线。在承载龙骨基本定位后，调节吊件并抄平下皮，同时考虑起拱量（一般起拱高度>房间短向跨度的1/200）。安装面龙骨必须紧贴承载龙骨底面（单层龙骨构造及T型龙骨除外），垂直吊挂件应用钳夹紧，防止因松紧不一造成应力集中而导致吊顶变形。龙骨接头应相互错开布置，相邻接头距离不宜<300mm。吊杆间距：不上人吊顶<1200mm，上人吊顶<900mm。吊杆距离承载龙骨端部<300mm，否则应增设吊点。 3. 覆面板：采用纸面石膏板，就位后用沉头自攻螺丝固定，中距<200mm。自攻螺丝固定的端头用填缝料封头。板材安装完毕后，用装饰石膏腻子抹平后做饰面（如喷刷涂料、油漆、贴壁纸等），具体做法由单体设计确定。如有20~40mm厚矿棉保温层或隔音层，需安放在龙骨上。 4. 吊顶内所用金属构件表面均应进行防锈处理；木料须经防火处理。 六、运输及堆放 1. 石膏板装运过程中，应竖向双点托底搬运，小心轻放。 2. 板材应按不同规格在室内分类、水平堆放。堆放场地应坚实、平整、干燥。堆放时要用木垫条使板材与地面隔开，避免板材变形。 3. 石膏板堆放高度不要超过产品出厂时的包装高度。 4. 轻钢龙骨运输过程中不允许扔摔、碰撞。产品须平放以防止变形。 5. 龙骨应堆放在无腐蚀性危害的室内，注意防潮。堆放时底部要垫适当数量的垫条，防止变形，堆放高度不得超过1.8m。 6. 各种材料在搬运和安装时应轻抬轻放，严禁在堆放物品上行走或堆放其他物品。 七、本图集吊顶系统参照了“可耐福”吊顶系统。 八、图例说明 （承载龙骨、C型覆面龙骨、C型横龙骨、T型覆面主/次龙骨、吊点等标识） 九、尺寸单位 本图集尺寸均以毫米（mm）为单位。 十、采用图集索引方法 详图编号 = 图集号 + 页次 + 详图序号 例如：苏J21-2003-12-2，表示选用本图集第12页的第2号详图。
