【辽92G307】 钢筋混凝土预制过梁

辽宁省建筑标准设计
结构标准图集
钢筋混凝土预制过梁

统一编号：图集号 DBJT05-74 (辽92G307)
批准部门：辽宁省建设委员会
主编单位：辽宁省建筑设计标准化办公室
实行日期：1992年7月1日

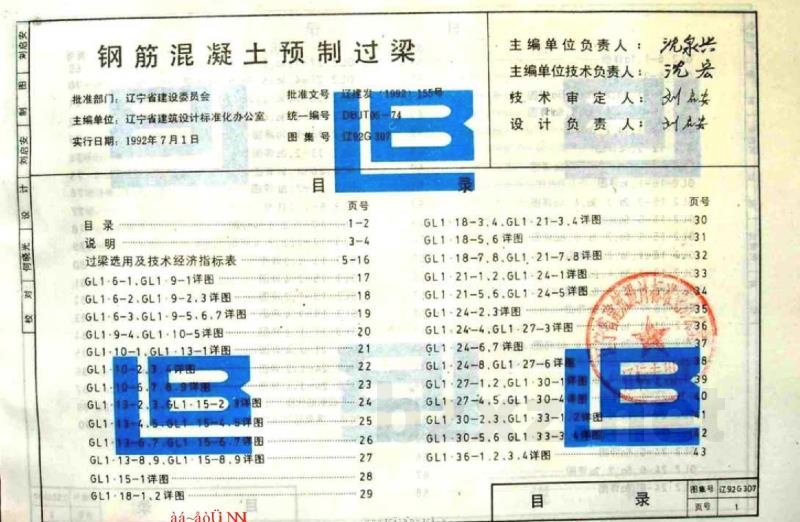

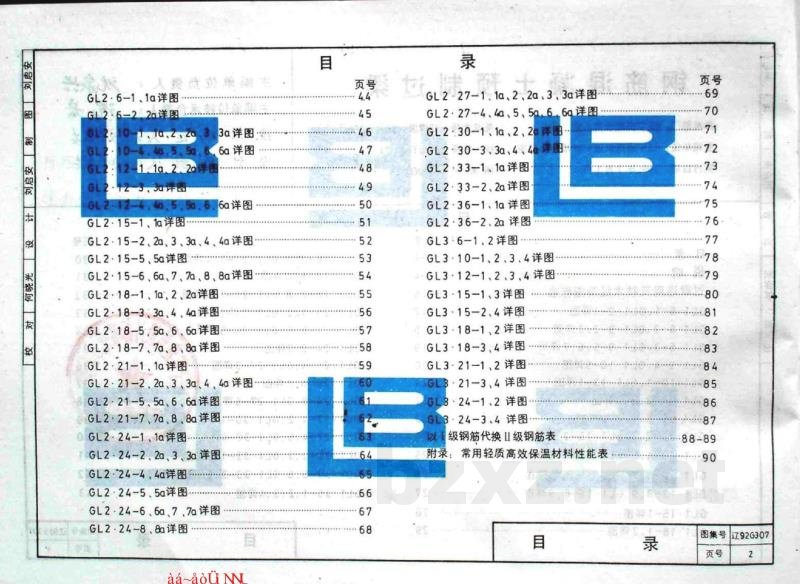

【目录】
1. 说明
2. 过梁选用及技术经济指标表
3. 详图 (GL1系列、GL2系列、GL3系列)
4. 附录 (Ⅱ级钢筋代换表、常用轻质高效保温材料性能表)

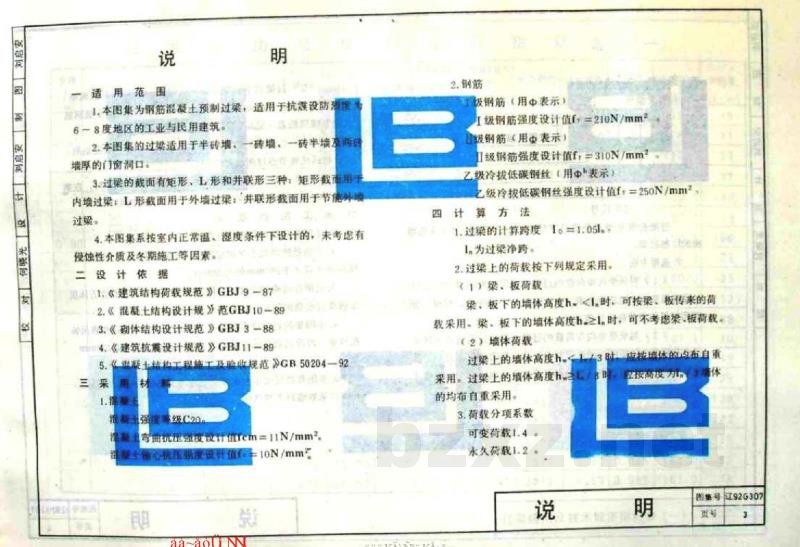

【说明】
1. 适用范围：本图集为钢筋混凝土预制过梁，适用于抗震设防烈度6-8度的工业与民用建筑。适用于半砖墙、一砖墙或一砖半砖墙厚的门窗洞口。
2. 截面形状：过梁截面有矩形、L形和并联形三种：矩形截面用于内墙过梁；L形截面用于外墙过梁；并联形截面用于节能外墙过梁。
3. 钢筋强度：
- I级钢筋：强度设计值 $f_y = 210 ext{ N/mm}^2$
- II级钢筋：强度设计值 $f_y = 310 ext{ N/mm}^2$
- II级低碳钢丝：强度设计值 $f_y = 250 ext{ N/mm}^2$
4. 设计依据：
- 《建筑结构荷载规范》GBJ 9-87
- 《混凝土结构设计规范》GBJ 10-89
- 《建筑结构设计规范》GBJ 3-88
- 《建筑抗震设计规范》GBJI 1-89
- 《建筑节能规范》GB50204-92
5. 计算方法：
- 过梁净跨 $l_0$：为过梁净跨。
- 荷载计算：
(1) 梁、板荷载：当梁、板下的墙体高度 $h$ 为过梁净跨时，可按梁、板传来的均布荷载采用；当墙体高度 $ge 1.2l_0$ 时，可不考虑梁、板荷载。
(2) 墙体荷载：按过梁上的墙体高度进行计算。
- 荷载分项系数：可变荷载取 1.4，永久荷载取 1.2。

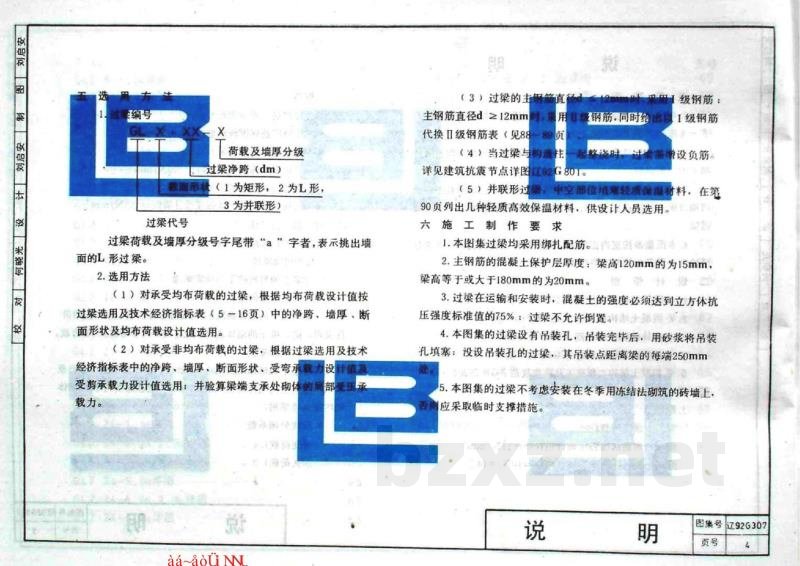

6. 选用方法：
(1) 对于承受均布荷载的过梁，根据过梁选用及技术经济指标表中的净跨、墙厚、断面形状及均布荷载设计值进行选用。
(2) 对于承受非均布荷载的过梁：根据净跨、墙厚、断面形状、受弯承载力设计值及受剪承载力设计值选用，并验算梁端支承处砌体的承载力。
(3) 若过梁的主筋直径 $d ge 12 ext{mm}$，可参考附录Ⅱ级钢筋代换表。
(4) 若过梁与钢筋同时给设I级钢筋，应增设负筋。
(5) 并联形过梁的中空部位应填充轻质保温材料。
7. 施工制作要求：
1. 本图集过梁均采用绑扎配筋。
2. 混凝土保护层厚度：梁高 120mm 时为 15mm；梁高 $ge$ 180mm 时为 20mm。
3. 运输与安装：过梁在运输和安装时，混凝土的强度必须达到立方体抗压强度标准值的 75%；过梁严禁倒置。
4. 吊装：过梁设有吊装孔，吊装完毕后用砂浆将吊装孔填塞；未设吊装孔的过梁，其吊装点距离梁端各 250mm。
5. 注意：本图集过梁不考虑安装在冬季用冻结法砌筑的砖墙上，应采取临时支撑措施。

【过梁选用及技术经济指标表（摘要）】
包含指标：净跨、断面形状、墙厚、过梁代号、均布荷载、承载力（受弯/受剪）、受力钢筋、混凝土用量、过梁自重及含钢量等。
