【西南18J312】 楼地面踢脚变形缝涂料构造

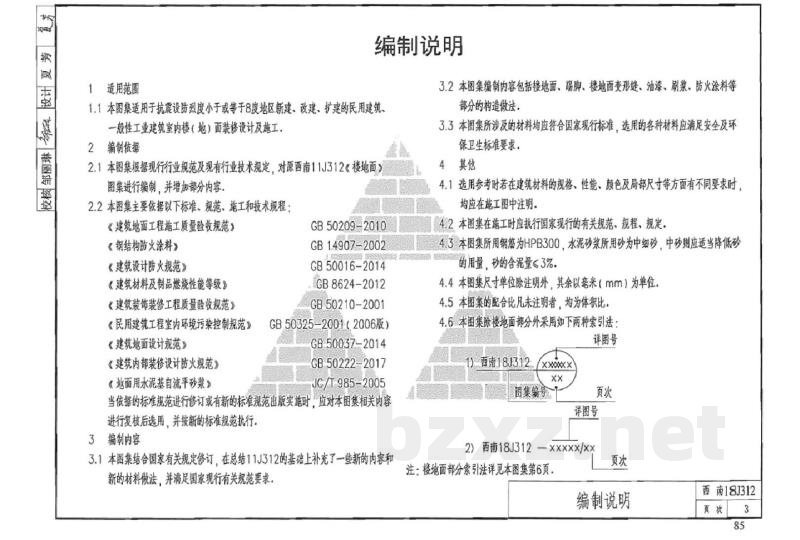

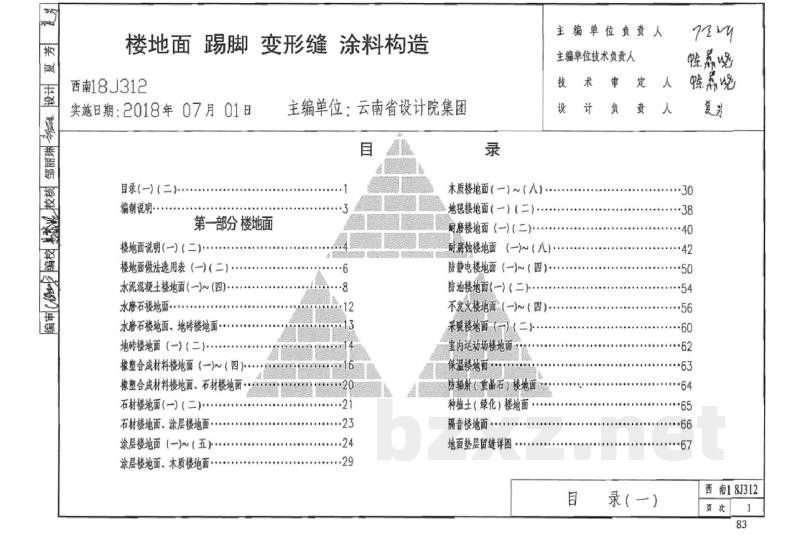

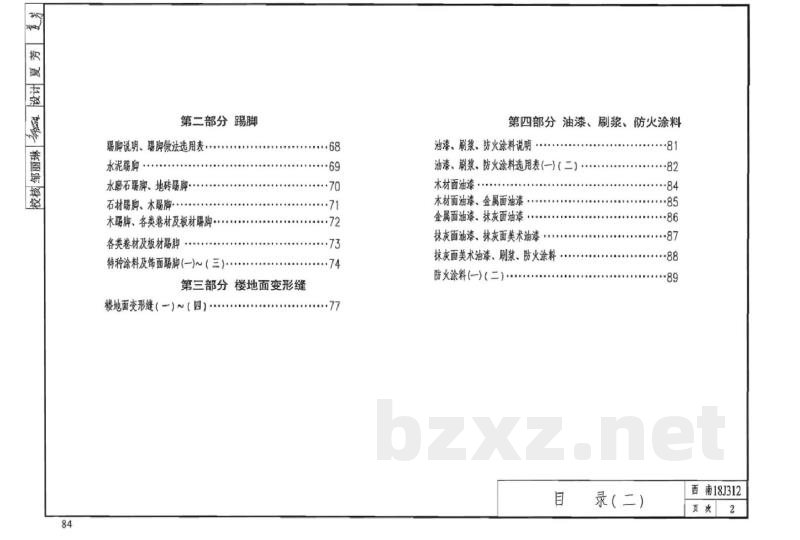

西南18J312 楼地面、踢脚、变形缝、涂料构造图集 实施日期：2018年07月01日 1 适用范围 1.1 本图集适用于抗震设防烈度小于或等于8度地区新建、改建、扩建的民用建筑一般性工业建筑室内楼（地）面装修设计及施工。 2 编制依据 2.1 本图集根据现行行业规范及现有行业技术规定，对原西南11J312《楼地面》图集进行编制，并增加部分内容。 2.2 本图集主要依据以下标准、规范、施工和技术规程： 《建筑地面工程施工质量验收规范》 GB50209-2010 《钢结构防火涂料》 GB14907-2002 《建筑设计防火规范》 GB50016-2014 《建筑材料及制品燃烧性能等级》 GB8624-2012 《建筑装饰装修工程质量验收规范》 GB50210-2001 《民用建筑工程室内环境污染控制规范》 GB50325-2001（2006版） 《建筑地面设计规范》 GB50037-2014 《建筑内部装修设计防火规范》 GB50222-2017 《地面用水泥基自流平砂浆》 JC/T985-2005 当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。 3 编制内容 3.1 本图集结合国家有关规定修订，在总结11J312的基础上补充了一些新的内容和新的材料做法，并满足国家现行有关规范要求。 3.3 本图集所涉及的材料均应符合国家现行标准，选用的各种材料应满足安全及环保卫生标准要求。 4 其他 4.1 选用参考时若在建筑材料的规格、性能、颜色及局部尺寸等方面有不同要求时，应在施工图中注明。 4.2 本图集在施工时应执行国家现行的有关规范、规程、规定。 4.3 本图集所用钢筋为HPB300，水灰砂浆所用砂为中细砂，中砂则应适当降低砂的用量，砂的含泥量为3%。 4.4 本图集尺寸单位除注明外，其余以毫米（mm）为单位。 4.5 本图集的配合比凡未注明者，均为体积比。 4.6 本图集除楼地面部分外采用如下两种索引法： 详图号：西南18J312-XXXX/XX 页次：西南18J312-XXXX 第一部分 楼地面说明 1. 地面垫层应铺设在均匀密实的基土上，压实系数不应小于0.9，含水率控制在规范许可范围。 2. 当有如下情况之一时，应另行设计：使用荷载超过10kN/m²；基土为冻胀性土壤并且室内温度经常低于0℃；室内有高温；室内有特殊的物理化学反应；室内有特殊的隔声或保温和空气洁净度要求等。 3. 在同一楼层中，当有厚度不一致的多种楼面且表面要求平整时，可调整垫层厚度并在设计中加以注明；若厚度相差较大，则应调整结构板面标高，使楼面平整。 4. 整体面层的楼、地面面层应设分格缝：大面积的整烧混凝土楼地面或混凝土垫层，应按国家现行《建筑地面设计规范》GB50037-2013设置其横向及纵向分格缝；此外，在梁侧两侧、柱四周等结构易变形处，以及与走道、邻室等相接的门洞处亦应设分隔缝。分隔缝一般可嵌玻璃条、铜条或铝合金条，亦可用嵌缝膏处理。现浇水磨石楼地面均应按≤1m²分格嵌条，宜用铜条或铝合金条，特殊要求则采用厚度适宜的玻璃条（但浴室内不得使用玻璃条）；若嵌铜条或铝合金条，宜用2T厚，并在铜条或铝合金条上钻中孔，间距300mm，孔内穿40L 22#镀锌铁丝以利于金属条的固定；若用铝合金条时，需先做防腐处理，刷一遍调和漆或1~2遍清漆。 5. 图集内所注的总厚度和荷载仅为建筑构造厚度和有载荷。 6. 有防水层及敷管防水层的楼面应在找平层及敷管构造层中做排水坡，有防水层最薄处20mm，有敷管层最薄处50mm，坡度及坡向按工程设计。有防水层的地面垫层应在浇筑前由回填土找坡，也可由混凝土垫层中找坡，但垫层厚度应满足本图集80(100)mm厚的要求。 7. 厕浴间和有防水要求的建筑楼地面四周除门洞外，应做混凝土墁边，其高度不应小于200mm。 8. 地面及楼面上设有敷管层时，敷管层材料除用C15细石混凝土外，也可采用煤渣混凝土及陶粒混凝土，其强度应≥C15。本图集所示敷管层仅用于设计D<20的电路线管，当为其他管时须另行设计。不同类型建筑楼（地）面的隔声有不同的要求，应符合国家标准《民用建筑隔声设计规范》（GB50118-2010）中的相关规定。 9. 其他安装要求： 9.1 各类装修部件与结构主体固定时，必须安全可靠。当采用膨胀螺栓、塑科膨胀管等固定时，要按照规定慎重选择型号。 9.2 有洁净要求的房间地面应平整、耐磨、易清洗、不易积聚静电、不开裂等。 9.3 有防水要求的房间地面应满足规范要求，地面材料要防水防滑，不宜选用吸水性较强的材料做面层（如木地板、地毯等）。 9.4 不同室内楼（地）面装修材料交接宜作嵌缝处理，应保持地面面层平整，当有微小高差时，应采取平缓过渡措施。 9.5 当地面翻新处理时，原楼地面装饰材料表面需清洁、打磨，并宜设轻质地面材料。 9.6 本图集标注尺寸当采用代号或“≥”、“≤”表示可变数时，由设计人员按工程设计需要确定尺寸。
