【辽2004G309】 钢筋混凝土进深梁

辽宁省建筑标准设计 钢筋混凝土进深梁图集
统一编号：DBJT05-171
图集号：辽2004G309

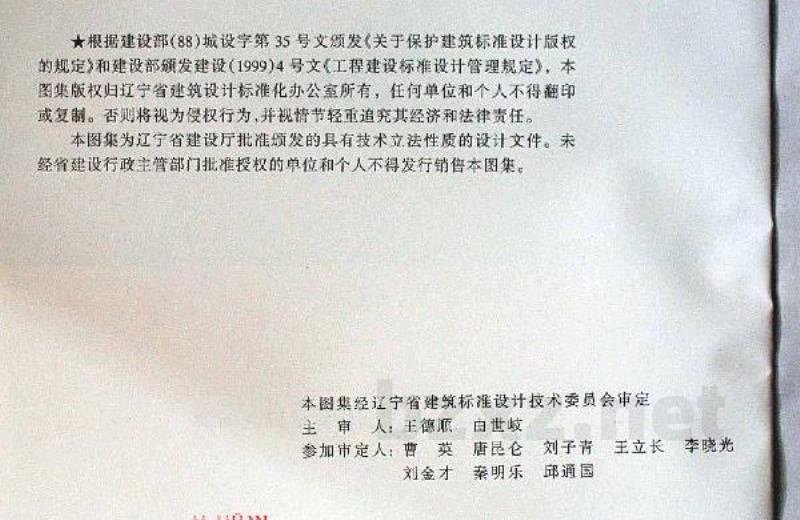

【版权声明】
根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》和建设部颁发建设（1999）4号文《工程建设标准设计管理规定》，本图集版权归辽宁省建筑设计标准化办公室所有，任何单位和个人不得翻印或复制，否则将视为侵权行为，并视情节轻重追究其经济和法律责任。本图集为辽宁省建设厅批准颁发的具有技术立法性质的设计文件。未经省建设行政主管部门批准授权的单位和个人不得发行销售本图集。

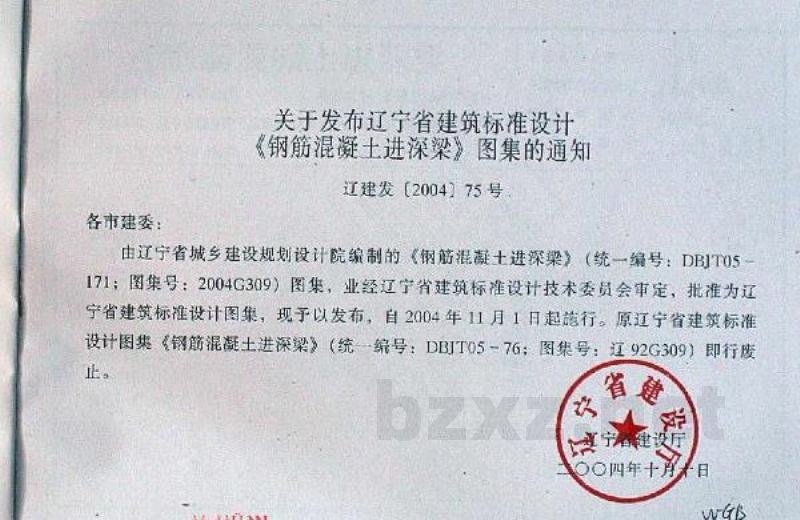

【发布通知】
关于发布辽宁省建筑标准设计《钢筋混凝土进深梁》图集的通知（辽建发〔2004〕75号）：由辽宁省城乡建设规划设计院编制的《钢筋混凝土进深梁》（统一编号：DBJT05-171，图集号：辽2004G309）图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2004年11月1日起施行。原辽宁省建筑标准设计图集《钢筋混凝土进深梁》（统一编号：DBJT05-76，图集号：辽92G309）即行废止。

【基本信息】
主编单位：辽宁省城乡建设规划设计研究院
批准部门：辽宁省建设厅
批准文号：辽建发
实行日期：2004年11月1日

【目录】
设计说明
钢筋混凝土进深梁选用表（一）至（五）
检验标准表

【设计说明】
一、适用范围
1. 本图集适用于设计使用年限为50年的钢筋混凝土结构房屋，如条件合适也可用于其它建筑。本图集设计环境为一类环境，设计值系数为1.0。

二、设计依据
采用相关规范：
（1）建筑结构荷载规范
（2）混凝土结构设计规范
（3）建筑结构设计标准
（4）混凝土结构工程施工规范

三、采用材料及计算指标
（1）混凝土：
当设计标号为C30时，采用 $f_c=17$ N/mm²，$f_{cu}=20$ N/mm²，$E=2.8 imes 10^4$ N/mm²；
当设计标号为C35时，采用 $f_c=20$ N/mm²，$f_{cu}=24$ N/mm²，$E=3.0 imes 10^4$ N/mm²；
（2）钢筋：
HPB255：$f_y=210$ N/mm²，$E=2.0 imes 10^3$ N/mm²；
HRB335：$f_y=335$ N/mm²，$E=2.0 imes 10^3$ N/mm²；
HRB400：$f_y=400$ N/mm²，$E=2.0 imes 10^3$ N/mm²；

（3）挠度控制：
当跨度 $L le 7.0$ 米时，挠度控制应 $le L/200$；
当跨度 $7.0 < L le 9.0$ 米时，挠度控制应 $le L/250$；
当跨度 $L > 9.0$ 米时，挠度控制应 $le L/300$；
梁的跨中挠度取 $L$ 与 $L+1.05$ 中的较大值。
