【闽97J20】 住宅厨房卫生间排风道选用

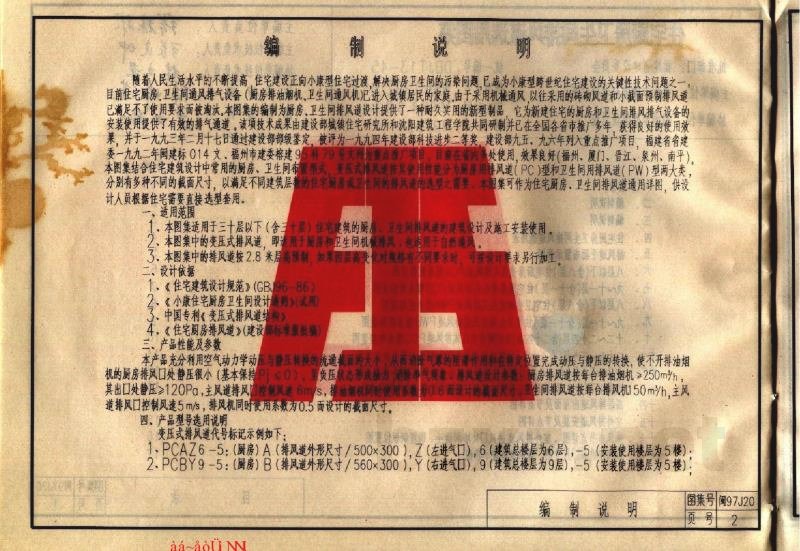

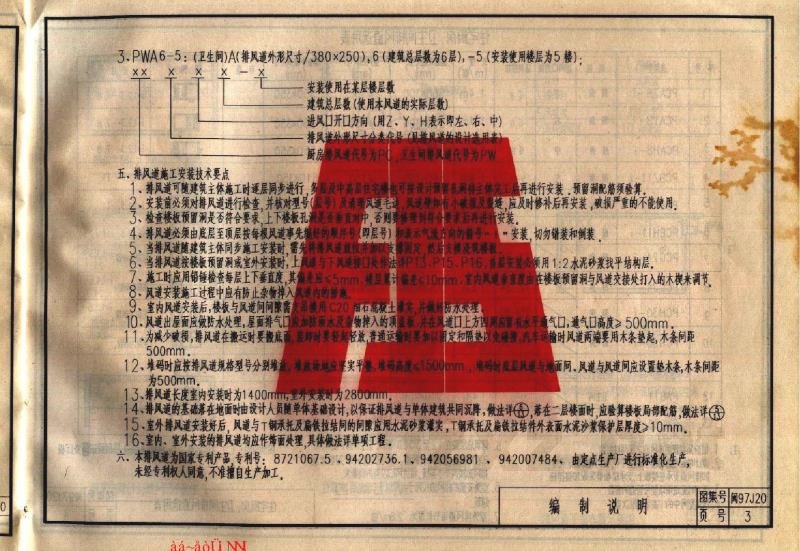

福建省通用建筑标准设计 住宅厨房卫生间排风道选用图集 (DBJT13-45 / 闽97J20) 批准部门：福建省建设委员会 主编单位：福州市建筑科学研究所 协编单位：福州市建筑设计院 实行时间：1998年3月1日 【编制说明】 随着人民生活水平的提高，住宅建设正向小康型住宅过渡，解决厨房与卫生间的污染问题已成为住宅建设的关键技术问题。由于采用机械通风，传统的砖砌风道或小截面预制风道已无法满足现代使用要求。本图集提供的变压式排风道为厨房、卫生间排气设备提供了耐久实用的新型排气通道。该技术成果由建设部城镇住宅研究所和沈阳建筑工程学院共同研制，并获得1994年建设部科技进步二等奖，被列为重点推广项目。 本图集结合住宅建筑常用的厨房、卫生间布置形式，将变压式排风道分为厨房用排风道（PC型）和卫生间用排风道（PW型）两大类，提供多种截面尺寸以满足不同层数住宅的选型需求。本图集适用于三十层以下住宅建筑的厨房、卫生间排风道的建筑设计及施工安装。本图集中的排风道按2.8米层高预制，也适用于自然通风。 【设计依据】 1. 《住宅建筑设计规范》（GBJ96-86） 2. 《小康住宅厨房卫生间设计通则》（试用） 3. 中国专利《变压式排风道结构》 4. 《住宅厨房排风道》（建设部标准报批） 【产品性能及参数】 本产品利用空气动力学动压与静压转换原理，消除气幕阻滞，使排风口处于负压状态，形成有效抽力。厨房排风设计参数：每台排油烟机250m³/h，主风道排风口控制风速6m/s，排油烟机同时使用系数为0.6；卫生间排风设计参数：每台排风机150m³/h，主风道排风口控制风速5m/s，排风机同时使用系数为0.5。 【产品型号选用说明】 变压式排风道代号标记示例：PCAZ6-5 - PCA：厨房排风道分类代号 - Z：进风口方向（Z代表左，Y代表右，H代表中） - 6：建筑总层数 - 5：实际安装使用楼层 【排风道施工安装技术要点】 1. 安装方式：可随建筑主体施工逐层同步进行，也可在主体完工后安装。预留洞配筋须经验算。 2. 安装前检查：检查型号（层号），清理风道毛边；如有破损应及时修补，严重破损者严禁使用。检查楼板预留洞是否符合要求且垂直对中。 3. 安装顺序：必须由底层至顶层，按预先编号的顺序号和气流方向安装，严禁倒装。 4. 结构配合：随主体施工时需先将风道就位并加以支撑固定，待支模筑楼板后进行连接。 5. 垂直度控制：每层偏差应≤5mm，楼层累计偏差应<10mm。可通过楼板预留洞与风道交接处的木块调节垂直度。 6. 防护措施：施工中应采取措施防止杂物掉入风道。室内安装后，楼板与风道间隙需用C20细石混凝土灌实，并做好防水处理。 7. 屋面处理：出屋面部位应做防水处理，排气口应加防雨及防杂物顶盖，并在风道口上方四周留有500mm高度的水平通气口。 8. 搬运与堆码：搬运时应轻起轻放，汽车运输时两端应用木条垫起；堆码高度应≤1500mm，底层与地面间应设置垫木条。 9. 尺寸规格：室内安装长度为1400mm，室外为2800mm。基础应随单体基础设计以保证共同沉降。 10. 保护工程：室外安装后，风道与支撑件间隙应用水泥砂浆灌实，外表面作10mm水泥砂浆保护层。室内外均应作饰面处理。 11. 专利声明：本产品为国家专利产品，未经专利权人同意，严禁擅自生产加工。 【住宅厨房、卫生间排风道选用表】 型号 | 用途 | 适用层数 | 长度(m) | 截面尺寸(mm) | 进风口(mm) | 预留洞尺寸(mm) ---|---|---|---|---|---|--- PCAZ8 | 厨房 | 8层 | 1.4 | 500x300 | 150x150 | 550x350 PCAY8 | 厨房 | 8层 | 1.4 | 500x300 | 150x150 | 550x350 PCAH8 | 厨房 | 8层 | 1.4 | 500x300 | 150x150 | 550x350 PCBZ11 | 厨房 | 9-11层 | 4.0 | 500x300 | 150x150 | 610x350 PCBY11 | 厨房 | 9-11层 | 4.0 | 500x300 | 150x150 | 610x350 PCBH11 | 厨房 | 9-11层 | 4.0 | 500x300 | 150x150 | 610x350 PCG24 | 厨房 | 12-24层 | 4.0 | 500x400 | 120x180 | 750x450 PCH30 | 厨房 | 25-30层 | 4.0 | 500x400 | 120x180 | 750x450 PWA8 | 卫生间 | 8层 | 1.4 | 500x250 | 150x150 | 550x350 PWB11 | 卫生间 | 9-11层 | 1.4 | 380x250 | 150x150 | 430x350 PWC30 | 卫生间 | 12-30层 | 1.4 | 500x250 | 150x150 | 450x450
