【赣09ZJ908】 住宅厨卫组合式排气道（江西省地方规范图集）

B 09系列 江西省建筑标准设计图集
住宅厨卫组合式排气道
图集号：赣09ZJ908

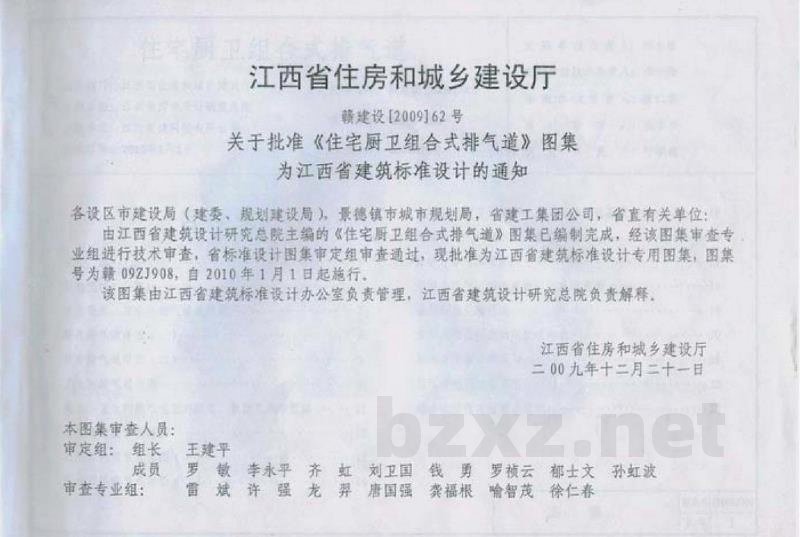

【批准信息】
批准文号：赣建设[2009]62号
批准部门：江西省住房和城乡建设厅
实施日期：2010年1月1日
主编单位：江西省建筑设计研究总院
编制单位：江西百捷科技有限公司

【编制说明】
一、适用范围
本图集适用于新建、扩建，不高于3层的住宅厨房、卫生间整向排气道设计及产品选用。可实现住宅厨房排烟和住宅卫生间排气用空气循环，并适用于现有住宅厨房、卫生间整向排气设备的维修使用。

二、编制依据
1. 《房屋建筑制图统一标准》 GB/T 50001
2. 《建筑制图标准量》 GB/T 50104
3. 《民用建筑设计规范》 GB 50352
4. 《建筑设计防火规范》 GB 50016
5. 《高层民用建筑设计防火规范》 GB 50045
6. 《住宅设计规范》 GB 50096
7. 《城镇燃气设计规范》 GB 50028
8. 《住宅厨房卫生间排气道》 JG/T 194
9. 《防火材料》相关标准

三、产品特点
1. 结构特性：具有良好的耐热性能，抗无机盐和硫化物、抗有机酸侵蚀；产品强度高，耐老化性能好。
2. 材料特性：选用氧酸钙水泥为胶黏材料，并运用具有耐火耐热性能的玻化微珠作为填充物。三种材料有机结合，具有良好的阻燃性能。
3. 生产工艺：配件采用工业级防火材料制成，整体管体机械化生产程度高，在极端环境下也不会龟裂或烧毁，具有良好的防火性和节能环保作用。
4. 结构增强：采用耐酸玻璃纤维网格布进行加固，增强了排气道的自重承能力。
5. 设计专利：进风口采用专利发明结构，有效防止排气道内的串烟、串味现象。

四、技术原理
1. 防倒灌原理：在进风口处设置止逆装置。当门板受排气气体推动时自动打开并让空气进入管内；当无风力推动时，门板随之关闭，使空气只能向室内流动而不能向外倒灌，起到止逆作用。
2. 防火原理：通过耐火叶片和防火弹簧构成的自动隔火控制机构。当环境温度达到设定值时（如70℃或150℃），防火叶片在弹簧作用下自动关闭，起到隔火作用，提升住宅安全性。

五、质量标准
1. 燃烧性能：A1级
2. 冲击强度：10kg·m
3. 尺寸允许偏差：符合相关标准要求
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
