标准简介/下载辽宁省建筑标准设计
采暖标准图集
采暖设备安装图
统一编号：DBJT05-91
图集号：辽 91T902
辽宁省建筑设计标准化办公室编制
1991
采暖设备安装图
批准部门：辽宁省建设委员会 批准文号：辽建发(1992)46号
主编单位：辽宁省建筑设计标准化办公室 统一编号：DBJT05—31
实行日期：1992年5月1日 图集号：辽91T902
| 主编单位负责人： （签名） |
|
| 主编单位技术负责人： | 沈岩 |
| 技术审定人： | （签名） |
| 设计负责人： | 张明霞 |
| 目录 | |
|---|---|
| 总说明 | 1 |

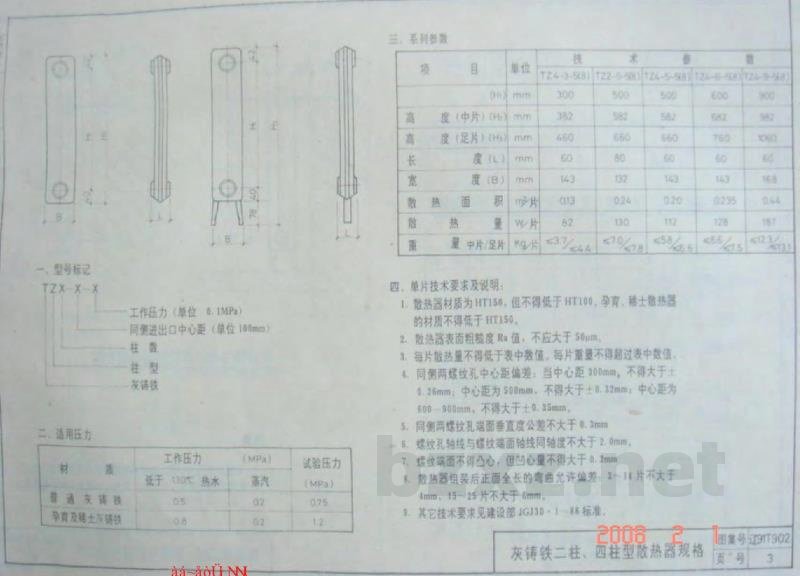

| 灰铸铁二柱、四柱型散热器规格 | 2 |

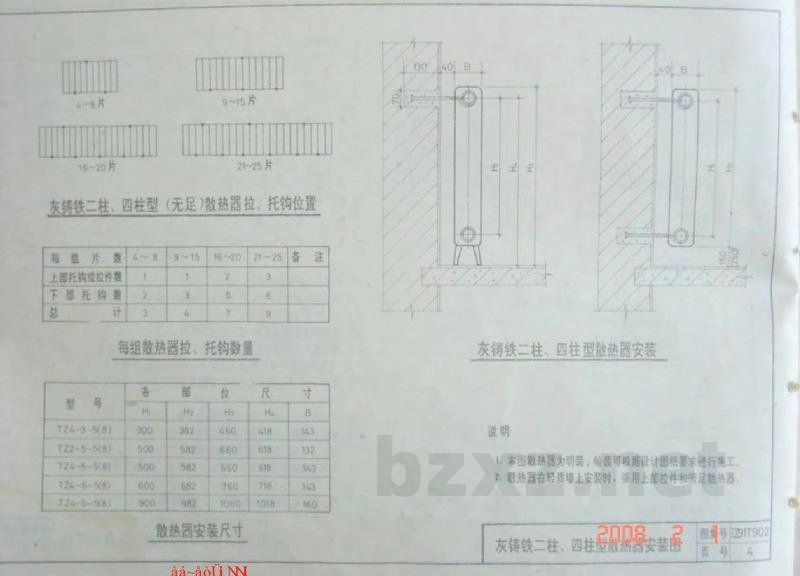

| 灰铸铁二柱、四柱型散热器安装图 | 3 |
| 灰铸铁三柱型散热器规格 | 5 |
| 灰铸铁三柱型散热器安装图 | 6 |
| 灰铸铁菱形四柱型散热器规格 | 7 |
| 灰铸铁菱形四柱型散热器安装图 | 8 |
| 灰铸铁四柱型散热器规格 | 9 |
| 灰铸铁四柱型散热器安装图 | 10 |
| 灰铸铁辐射对流型散热器规格 | 11 |
| 灰铸铁辐射对流型散热器安装图 | 12 |
| 灰铸铁长翼型散热器规格 | 13 |
| 灰铸铁长翼型散热器安装图 | 14 |
| 水铸铁圆翼型散热器规格 | 15 |
| 灰铸铁圆翼型散热器墙上安装图(一) | 16 |
| 灰铸铁圆翼型散热器墙上安装图(二) | 17 |
| 热水系统圆翼型散热器柱上安装图 | 18 |
| 节能耗铜管套柱型散热器规格 | 19 |
| 节能耗铜管套柱型散热器安装图 | 20 |
| 钢柱六代复合散热器规格 | 21 |
| 钢柱六代复合散热器安装图 | 22 |
|
钢串片闭式散热器规格 ... 23 钢串片闭式散热器安装图(一) ... 24 钢串片闭式散热器安装图(二) ... 25 热水垂直单管系统散热器安装图 ... 26 水平单管散热器连接图 ... 27 低压蒸汽双管散热器连接图 ... 28 |
散热器柱件、托钩详图 ... 29 散热器托架详图 ... 30 卧式自动排气阀安装图 ... 31 自动排气阀配管连接图 ... 32 补水箱与方形膨胀水箱配套布置图 ... 33 补水箱材料尺寸表 ... 34 |
|
1~5号方形膨胀水箱材料尺寸表 ... 35 6~9号方形膨胀水箱材料尺寸表 ... 36 10~14号方形膨胀水箱总图 ... 37 |
10~14号方形膨胀水箱材料尺寸表 ... 38 人孔盖及节点图 ... 39 UHK-201/G型电接点液位控制器 ... 40 |
|
立式全膜热水采暖稳压膨胀罐参数及原理图 ... 41 立式全膜热水采暖稳压膨胀罐安装图 ... 42 附表：产品生产厂家名录 ... 43 |
| 图集号：辽91T902 第 1 页 |
2008.2.1

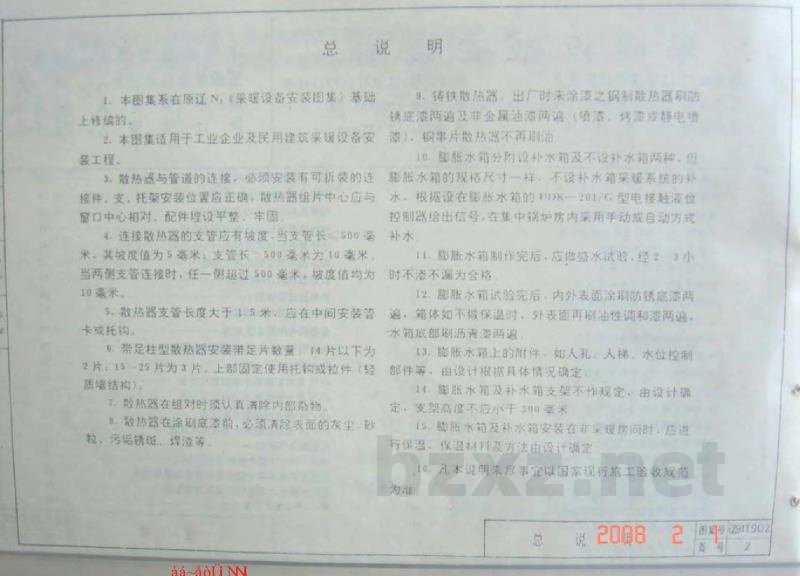

总说明
- 本图集系在原证N《采暖设备安装图集》基础上修编的。
- 本图集适用于工业企业及民用建筑采暖设备安装工程。
- 散热器与管道的连接，必须安装有可拆装的连接件。支、托架安装位置应正确，散热器组片中心应与窗口中心相对。配件埋设平整、牢固。
- 连接散热器的支管应有坡度，当支管长≤500毫米，其坡度值为5毫米；支管长＞500毫米为10毫米。当两侧支管连接时，任一侧超过500毫米，坡度值均为10毫米。
- 散热器支管长度大于4.5米，应在中间安装管卡或托钩。
- 带柱型散热器安装满足片数要求：14片以下为2片；13～25片为8片。上部固定使用托钩或拉件（轻质墙结构）。
- 散热器在组对时须认真清除内部杂物。
- 散热器在涂刷底漆前，必须清掉表面的灰尘、砂粒、污垢锈斑、焊渣等。
- 铸铁散热器、出厂时未涂漆之钢制散热器刷防锈底漆两遍及非金属油漆两遍（喷漆、烤漆或静电喷漆），铜带片散热器不再刷油。
- 膨胀水箱分附设补水箱和不设补水箱两种。但膨胀水箱的规格尺寸一样，不设补水箱采暖系统的补水，根据设在膨胀水箱的01K201-G型电接触液位控制器给出信号、在集中锅炉房内采用手动或自动方式补水。
- 膨胀水箱制作完后，应做盛水试验，经2～3小时不渗不漏为合格。
- 膨胀水箱试验完后，内外表面涂刷防锈底漆两遍。箱体如不做保温时，外表面再刷油性调和漆两遍，水箱底部刷沥青漆两遍。
- 膨胀水箱上的附件、如人孔、人梯、水位控制部件等，由设计根据具体情况确定。
- 膨胀水箱及补水箱支架不作规定，由设计确定。支架高度不应小于300毫米。
- 膨胀水箱及补水箱安装在非采暖房间时，应进行保温，保温材料和方法由设计确定。
- 凡本说明未尽事宜以国家现行施工验收规范为准。
总说 2008-2
图号：ZBHT307
版次：2
