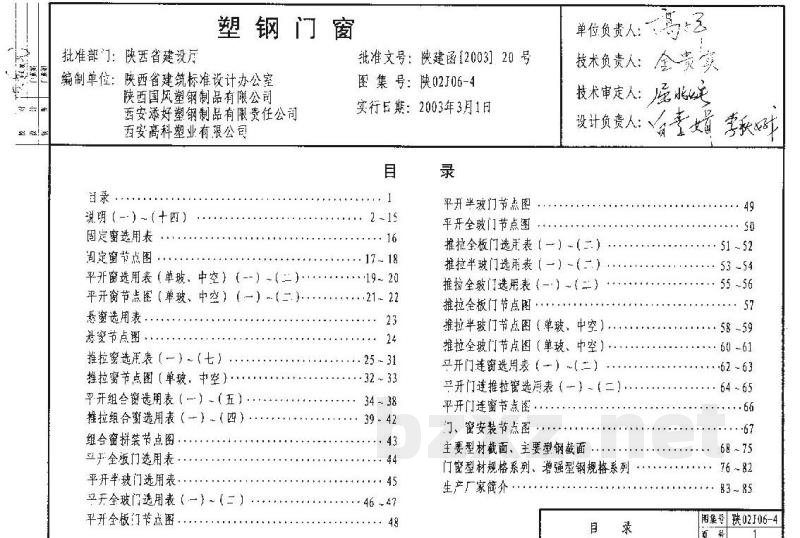

【陕02J06-4】 塑钢门窗地方规范

批准部门：陕西省建设厅
图集号：陕02J06-4
实行日期：2003年3月1日
编制单位：陕西省建筑标准设计办公室、陕西国风塑钢制品有限公司、西安添好塑钢制品有限责任公司、西安高科塑业有限公司

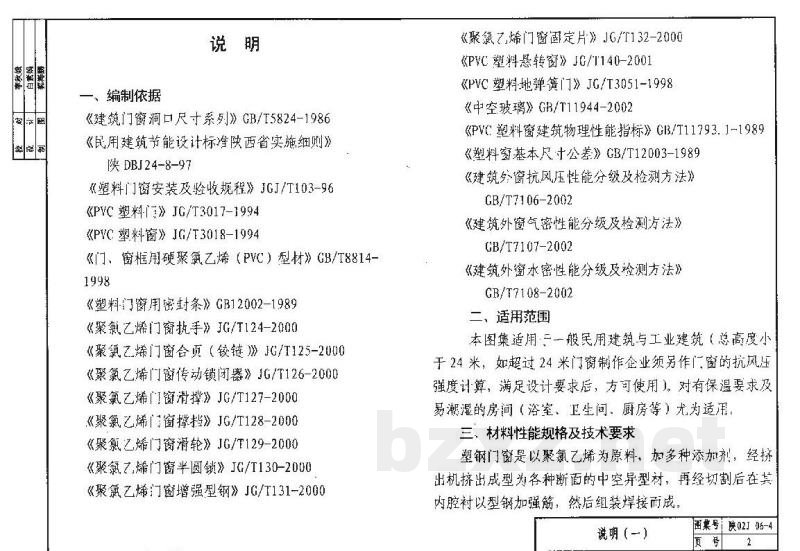

一、编制依据
《建筑门窗洞口尺寸系列》GB/T 5824-1986
《民用建筑节能设计标准陕西省实施细则》陕 DBJ 24-8-97
《塑料门窗安装及验收规程》JGJ/T 103-96
《PVC塑料门》JG/T 3017-1994
《PVC塑料窗》JG/T 3018-1994
《门、窗框用硬聚氯乙烯（PVC）型材》GB/T 8814-1998
《塑料门窗用密封条》GB 12002-1989
《聚氯乙烯门窗执手》JG/T 124-2000
《聚氯乙烯门窗合页（铰链）》JG/T 125-2000
《聚氯乙烯门窗传动销闭器》JG/T 126-2000
《聚氯乙烯门窗滑撑》JG/T 127-2000
《聚氯乙烯门窗撑挡》JG/T 128-2000
《聚氯乙烯门窗滑轮》JG/T 129-2000
《聚氯乙烯门窗半圆锁》JG/T 130-2000
《聚氯乙烯门窗增强型钢》JG/T 131-2000
《聚氯乙烯门窗固定片》JG/T 132-2000
《PVC塑料悬转窗》JG/T 140-2001
《PVC塑料地弹簧门》JG/T 3051-1998
《中空玻璃》GB/T 11944-2002
《PVL塑料窗建筑物理性能指标》GB/T 11793.1-1989
《塑料窗基本尺寸公差》GB/T 12003-1989
《建筑外窗抗风压性能分级及检测方法》GB/T 7106-2002
《建筑外窗气密性能分级及检测方法》GB/T 7107-2002
《建筑外窗水密性能分级及检测方法》GB/T 7108-2002

二、适用范围
本图集适用于一般民用建筑与工业建筑（总高度小于24米；若超过24米，门窗制作企业须另作门窗抗风压强度计算，在满足设计要求后方可使用），对有保温要求及易潮湿的房间（如浴室、卫生间、厨房等）尤为适用。

三、材料性能规格及技术要求
塑钢门窗是以聚氯乙烯为原料，加入多种添加剂，经挤出机挤出成型为各种断面的中空异型材，再经切割后在其内腔衬以型钢加强筋，然后组装焊接而成。

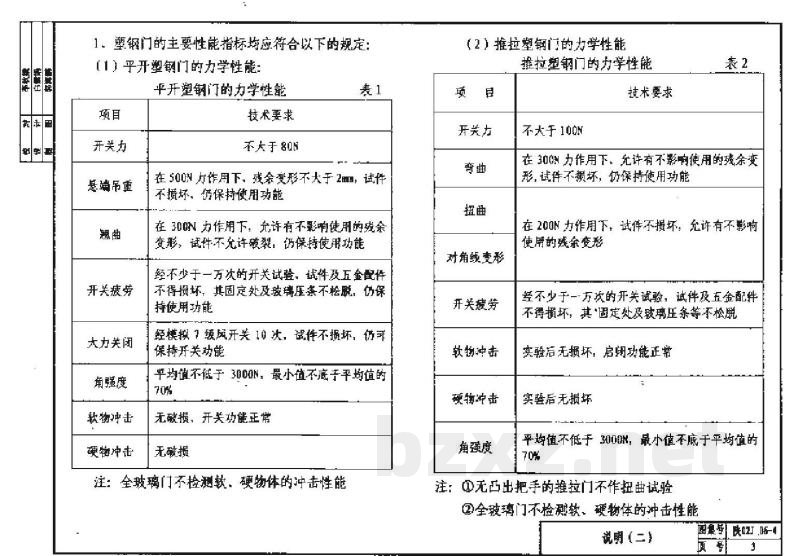

（1）塑钢门的力学性能
【平开塑钢门】
- 开关力：不大于80N
- 悬端吊重：在500N力作用下，允许有不影响使用的残余变形，试件不损坏，仍保持使用功能
- 开关疲劳：经不少于一万次的开关试验，五金配件及固定处、玻璃压条不松动，仍保持使用功能
- 角强度：平均值不低于3000N，最小值不低于平均值的70%
- 软物/硬物冲击：无破损，开关功能正常（注：全玻璃门不检测冲击性能）

【推拉塑钢门】
- 开关力：不大于100N
- 弯曲/扭曲/对角线变形：在200N力作用下，试件不损坏，允许有不影响使用的残余变形
- 开关疲劳：经不少于一万次的开关试验，五金配件、固定处及玻璃压条不松脱，启闭功能正常
- 角强度：平均值不低于3000N，最小值不低于平均值的70%
- 软物/硬物冲击：无损坏，开关功能正常

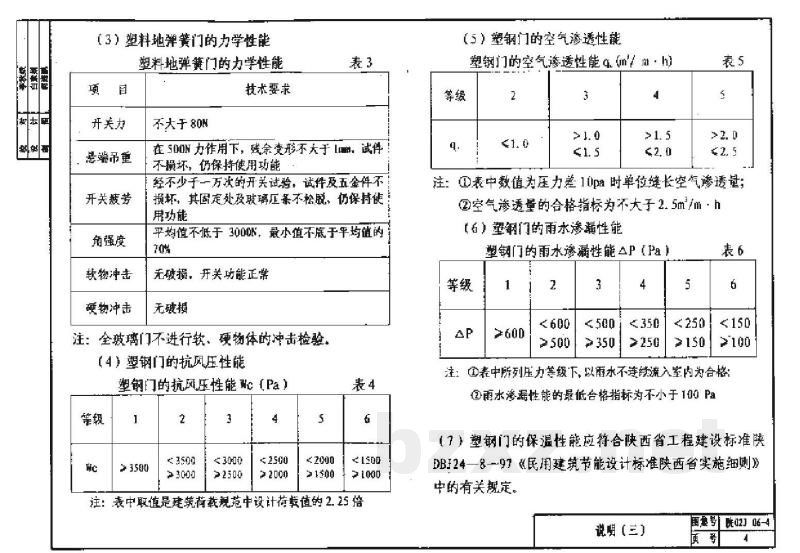

【塑料地弹簧门】
- 开关力：不大于80N
- 悬端吊重：在500N力作用下，残余变形不大于2mm，试件不损坏
- 开关疲劳：经不少于一万次的开关试验，五金件及固定处不损坏、不松脱
- 角强度：平均值不低于300N，最小值不低于平均值的70%
- 软物/硬物冲击：无破损，开关功能正常

（2）塑钢门的抗风压性能
等级1：>3500 Pa
等级2：3000 Pa
等级3：2500 Pa
等级4：2000 Pa
等级5：1500 Pa
（注：表中数值为建筑荷载标准值设计荷载值的2.25倍）

（3）塑钢门的空气渗透性能
等级1：≤1.0 m/m·h
等级2：≤1.5 m/m·h
等级3：≤2.0 m/m·h
等级4：≤2.5 m/m·h
（注：空气渗透量合格指标不大于2.5 m/m·h）

（4）塑钢门的雨水渗漏性能
等级1：< 600 Pa
等级2：< 350 Pa
等级3：< 250 Pa
等级4：< 150 Pa
等级5：< 100 Pa
（注：在规定压力等级下，以雨水不流入室内为合格；合格指标不小于100 Pa）

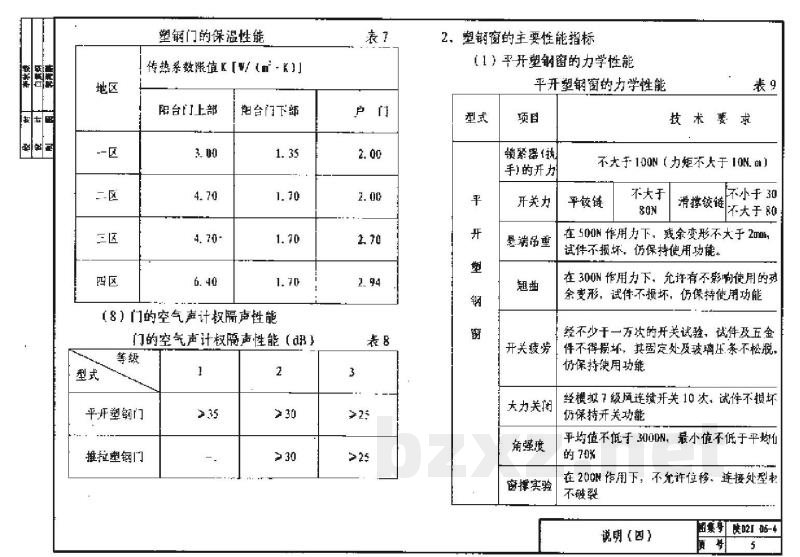

（5）塑钢门的保温性能
应符合《民用建筑节能设计标准陕西省实施细则》（陕 DBJ 24-8-97）中的有关规定。

（6）门的空气声计权隔声性能
- 平开塑钢门：等级1: 35dB；等级2: 30dB；等级3: 27dB
- 推拉塑钢门：等级1: 30dB；等级2: 25dB

四、塑钢窗的主要性能指标

（1）平开塑钢窗的力学性能
- 锁紧器（热手）开关力：不大于100N
- 开关力：不大于80N
- 悬端吊重：在500N力作用下，残余变形不大于2mm，试件不损坏
- 开关疲劳：经不少于一万次的开关试验，五金件不损坏，固定处及玻璃压条不松脱
- 角强度：平均值不低于3000N，最小值不低于平均值的70%
- 窗撑试验：在20N作用下，不允许位移，连接处不破裂

（2）推拉塑钢窗的力学性能
- 开关力：不大于100N
- 弯曲/扭曲/对角线变形：在300N力作用下，允许有不影响使用的残余变形，试件不损坏
- 开关疲劳：经不少于一万次的开关试验，五金件及固定处、玻璃压条不松脱
- 角强度：平均值不低于3000N，最小值不低于平均值的70%

（3）悬转窗的力学性能
- 锁紧器（热手）开关力：不大于100N
- 开关力：不大于80N
- 悬端吊重：在500N力作用下，残余变形不大于2mm，试件不损坏
- 开关疲劳：经不少于一万次的开关试验，五金配件不损坏，固定处及玻璃压条不松脱
- 角强度：平均值不低于3000N，最小值不低于平均值的70%
- 开启限位（防动器）试验：在200N力作用下，不许位移，连接处不破裂
- 窗撑试验：在10N力作用下开启10次，试件不损坏
