预制混凝土花格栏杆
DBJT13-19
闽85J702
1986
预制混凝土花格栏杆
批准部门：福建省建设委员会 批准文号：闽建标(86)049号
主编单位：厦门市建筑设计院 统一编号：DBJT13-19
实行日期：1986年12月 图集号：闽85J 702
| 主编单位负责人：汪重海 主编单位技术负责人： 技术审定人：孙小春 设计负责人：陈鸿莲 |

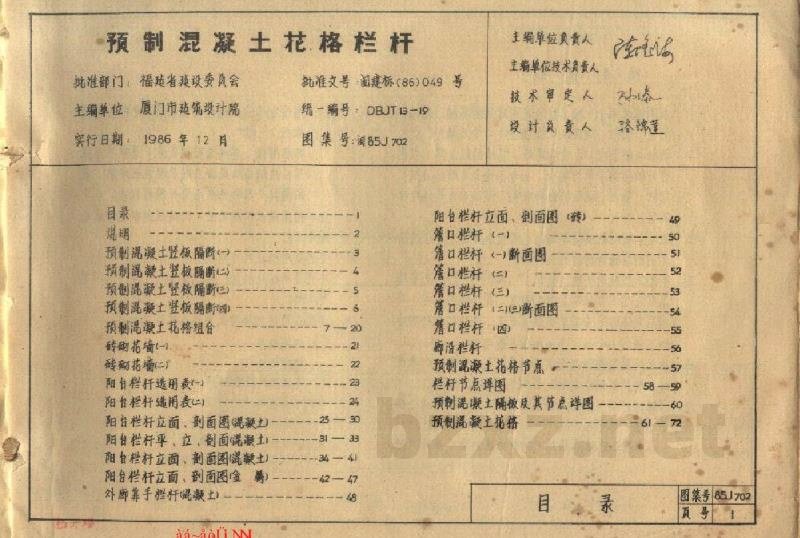

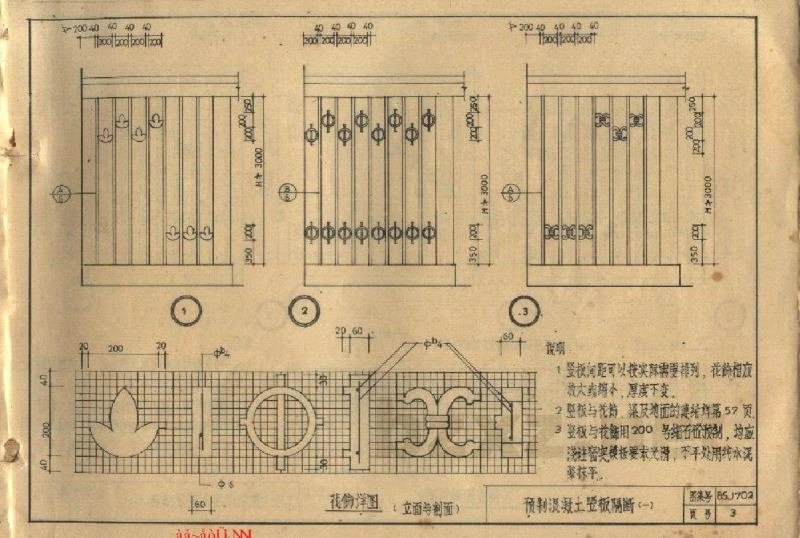

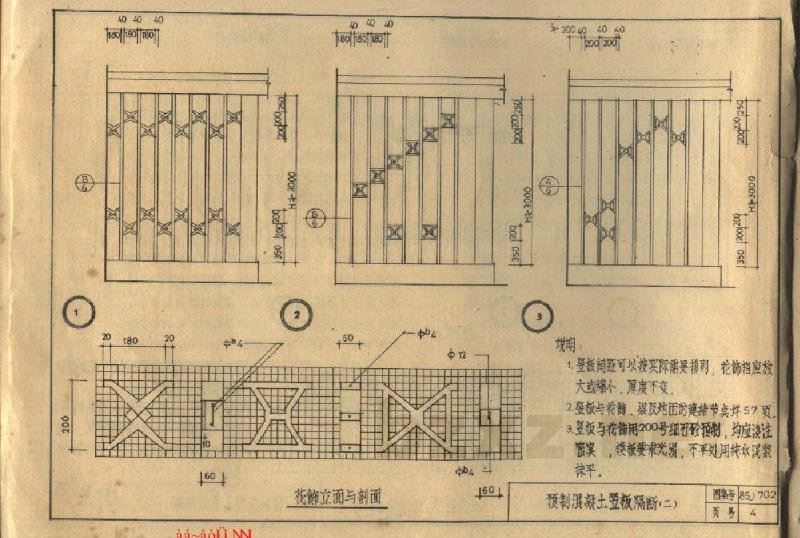

| 目录 | |
|---|---|
| 目 录 ---------------------------------1 | 阳台栏杆立面、剖面图(砖) ------------49 |
| 说明 ----------------------------------2 | 篱口栏杆(一) -----------------------50 |
| 预制混凝土竖板隔断(一) -------------3 | 篱口栏杆(一)断面图 --------------------51 |
| 预制混凝土竖板隔断(二) -------------4 | 篱口栏杆(二) -----------------------52 |
| 预制混凝土竖板隔断(三) -------------5 | 篱口栏杆(三) -----------------------53 |
| 预制混凝土竖板隔断(四) -------------6 | 篱口栏杆(二)(三)断面图 ---------------54 |
| 预制混凝土花格组合 ----------------7—20 | 篱口栏杆(四) -----------------------55 |
| 砖砌花墙(一) ------------------------21 | 雨落栏杆 ---------------------------------56 |
| 砖砌花墙(二) ------------------------22 | 预制混凝土花格节点 --------------------57 |
| 阳台栏杆通用表(一) ---------------23 | 栏杆节点详图 -------------------------58—59 |
| 阳台栏杆通用表(二) ---------------24 | 预制混凝土隔板及其节点详图 ---------60 |
| 阳台栏杆立面、剖面图(混凝土) --30 | 预制混凝土花格 -----------------------61—72 |
| 阳台栏杆平、立、剖面图(混凝土) ---31—38 | |
| 阳台栏杆立面、剖面图(混凝土) -----39—41 | |
| 阳台栏杆立面、剖面图(金 属) -------42—47 | |
| 外廊靠手栏杆(混凝土) -------------48 | |
图集号 闽85J 702 页 号 1

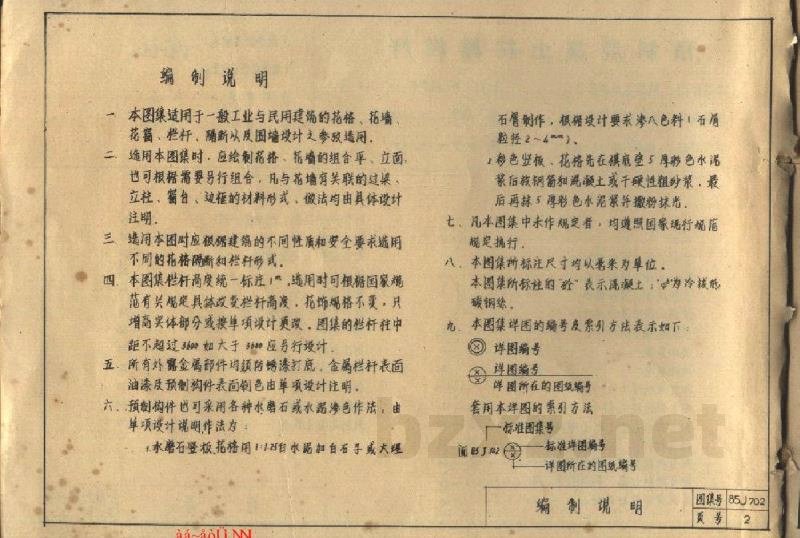

编制说明
一、本图集适用于一般工业与民用建筑的花格、花墙、花窗、栏杆、隔断以及围墙设计之参考选用。
二、选用本图集时，应绘制花格、花墙的组台详、立面。也可根据需要另行组合。凡与花墙有关联的过梁、立柱、窗口、边框的材料形式、做法均由具体设计注明。
三、选用本图时应根据建筑的不同性质和安全要求选用不同的花格隔断和栏杆形式。
四、本图集栏杆高度统一标注1m，适用时可根据国家规范有关规定具体改变栏杆高度。花饰规格不变，只增高实体部分或做单项设计更改。图集的栏杆柱中距不超过3600如大于3600应另行设计。
五、所有外露金属部件均须防锈漆打底，金属栏杆表面油漆及预制构件表面颜色由单项设计注明。
六、预制构件也可采用各种水磨石或水泥渗色作法。由单项设计说明作法：
|
1. 水磨石壁板、花格用1:1.25白水泥加白石子或大理石制作，根据设计要求渗入色料（石子粒径2~4mm）。 |
2. 彩色壁板、花格先在模板里5厚彩色水泥浆后放钢筋和混凝土或干硬性粗砂浆，最后再抹5厚彩色水泥浆并撒粉揉光。 |
七、凡本图集中未作规定者，均遵照国家现行规范规定执行。
八、本图集所标注尺寸均以毫米为单位。本图集中所注的“砼”表示混凝土；“砂”为冷拔低碳钢丝。
九、本图集详图的编号及索引方法表示如下：
| ◎ 详图编号 | |
| ② | 详图序号 详图所在的图纸编号 |
| 套用本详图的索引方法 | |
| ——标准图编号 | |
| ◎ 85J104 | 标准详图编号 详图所在的图纸编号 |
| 编制说明 | |
|---|---|
| 图号 | 85J702 |
| 页号 | 2 |
