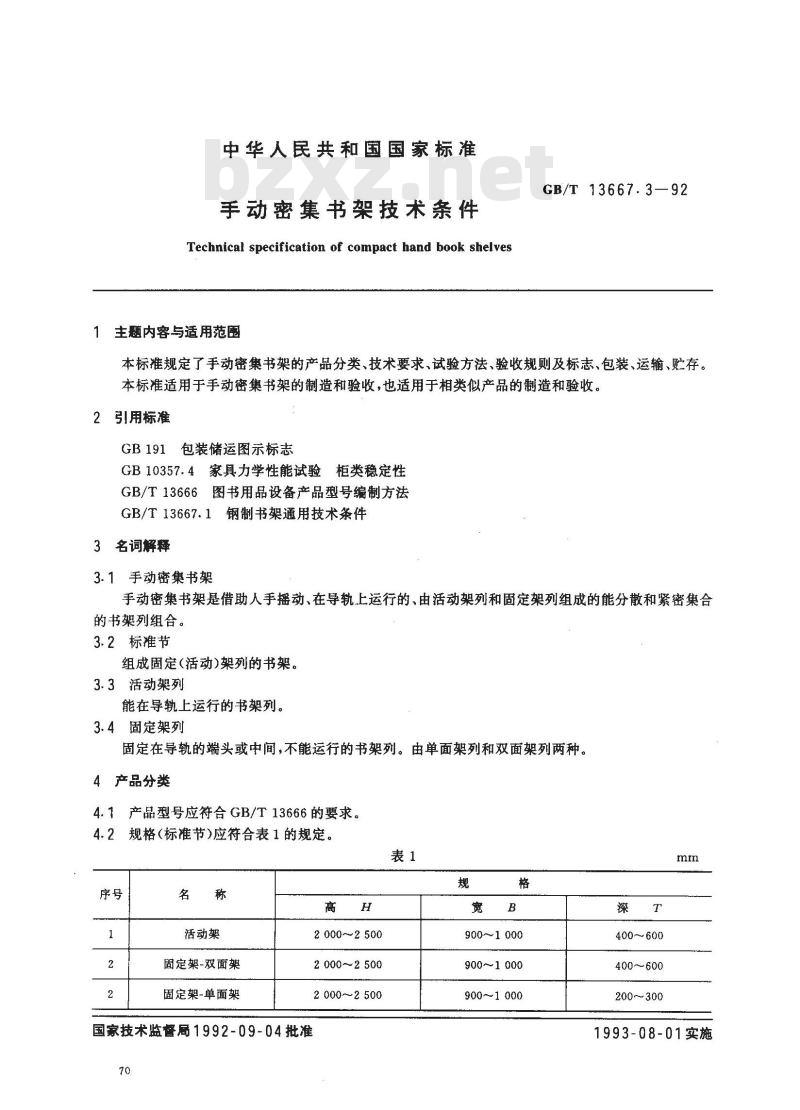

中华人民共和国国家标准
手动密集书架技术条件
Technical specification of compact hand book shelves主题内容与适用范围
GB/T 13667.3—92
本标准规定了手动密集书架的产品分类、技术要求、试验方法、验收规则及标志、包装、运输、贮存。本标准适用于手动密集书架的制造和验收，也适用于相类似产品的制造和验收。2引用标准
GB191包装储运图示标志
GB10357.4家具力学性能试验柜类稳定性GB/T13666图书用品设备产品型号编制方法GB/T13667.1钢制书架通用技术条件3名词解释
3.1手动密集书架
手动密集书架是借助人手摇动、在导轨上运行的、由活动架列和固定架列组成的能分散和紧密集合的书架列组合。
3.2标准节
组成固定(活动)架列的书架。
3.3活动架列
能在导轨上运行的书架列。
3.4固定架列
固定在导轨的端头或中间，不能运行的书架列。由单面架列和双面架列两种。4产品分类
4.1产品型号应符合GB/T13666的要求。4.2规格（标准节）应符合表1的规定。表1
活动架
固定架-双面架
固定架-单面架
2000~2500
2 000～2 500
2 000~~2 500
国家技术监督局1992-09-04批准70
900～1000
900～1000
900～1 000
400~600
400~600
200～300
1993-08-01实施
5材料和结构
GB/T 13667.392
5.1材料应符合GB/T13667.1中5.1条的要求。5.2结构

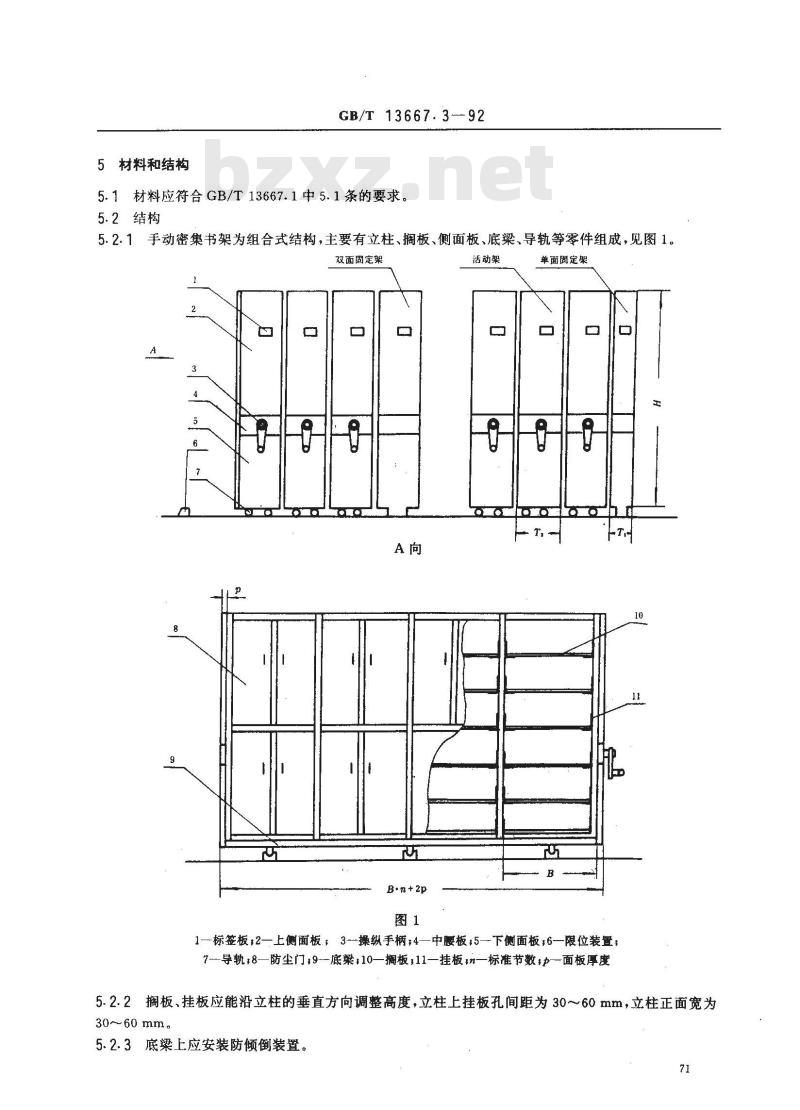

5.2.1手动密集书架为组合式结构，主要有立柱、搁板、侧面板、底梁、导轨等零件组成，见图1。双面固定架
B·n+2p
活动架
单面固定架
1—标签板，2—上侧面板；3操纵手柄：4—中腰板;5—下侧面板;6—限位装置；7导轨;8—防尘门;9-底梁;10—搁板，11—挂板，n—标准节数，p面板厚度5.2.2搁板、挂板应能沿立柱的垂直方向调整高度，立柱上挂板孔间距为30～60mm，立柱正面宽为30~60mm。
5.2.3底梁上应安装防倾倒装置。71
GB/T 13667.3—92

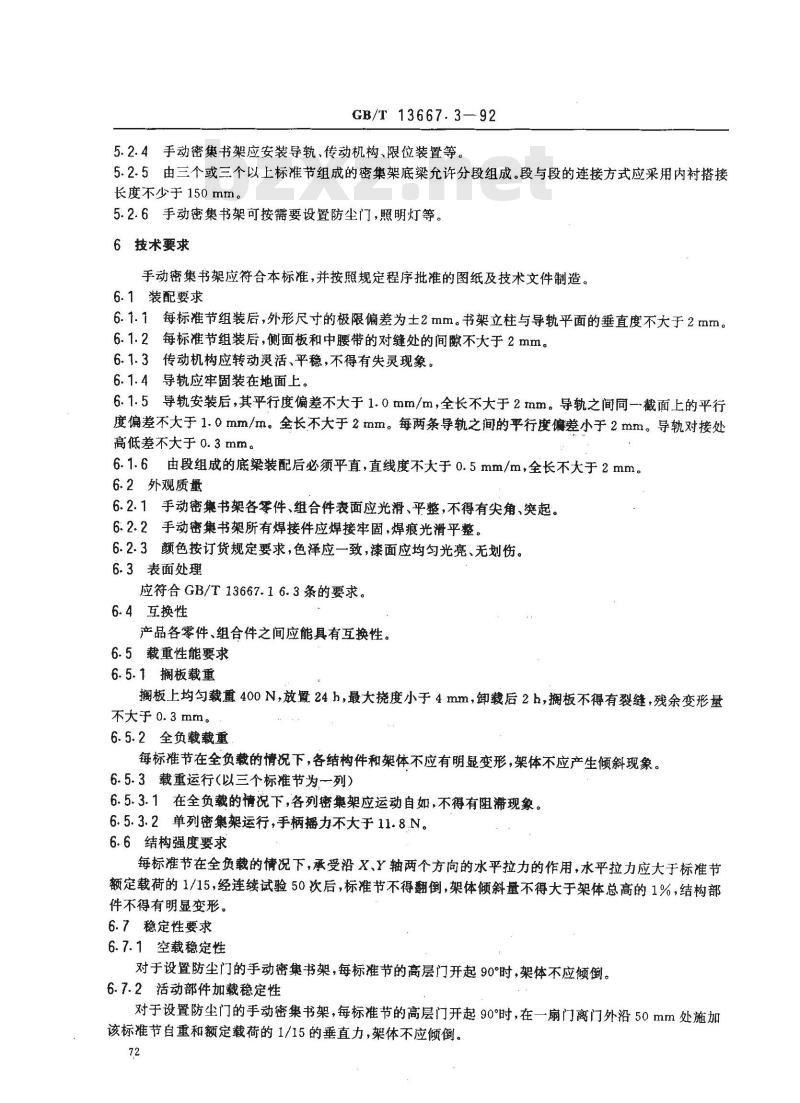

5.2.4手动密集书架应安装导轨、传动机构、限位装置等。5.2.5由三个或三个以上标准节组成的密集架底梁允许分段组成。段与段的连接方式应采用内衬搭接长度不少于150mm。
5.2.6手动密集书架可按需要设置防尘门，照明灯等。6技术要求
手动密集书架应符合本标准，并按照规定程序批准的图纸及技术文件制造。6.1装配要求
6.1.1每标准节组装后，外形尺寸的极限偏差为士2mm。书架立柱与导轨平面的垂直度不大于2mm。6.1.2每标准节组装后，侧面板和中腰带的对缝处的间隙不大于2mm。6.1.3传动机构应转动灵活、平稳，不得有失灵现象。6.1.4导轨应牢固装在地面上。
6.1.5导轨安装后，其平行度偏差不大于1.0mm/m，全长不大于2mm。导轨之间同一截面上的平行度偏差不大于1.0mm/m。全长不大于2mm。每两条导轨之间的平行度偏差小于2mm。导轨对接处高低差不大于 0.3mm。
6.1.6由段组成的底梁装配后必须平直，直线度不大于0.5mm/m，全长不大于2mm。6.2外观质量
6.2.1手动密集书架各零件、组合件表面应光滑、平整，不得有尖角、突起。6:2.2手动密集书架所有焊接件应焊接牢固，焊痕光滑平整。6.2.3颜色按订货规定要求，色泽应一致，漆面应均匀光亮、无划伤。6.3表面处理
应符合GB/T13667.16.3条的要求。6.4互换性
产品各零件、组合件之间应能具有互换性。6.5载重性能要求
6.5.1搁板载重
搁板上均勾载裁重400N，放置24h，最大挠度小于4mm，卸载后2h，搁板不得有裂缝，残余变形量不大于 0. 3 mm。
6.5.2全负载载重
每标准节在全负载的情况下，各结构件和架体不应有明显变形，架体不应产生倾斜现象。6.5.3载重运行（以三个标准节为一列）6.5.3.1在全负裁的情况下，各列密集架应运动自如，不得有阻滞现象。6.5.3.2单列密集架运行，手柄摇力不大于11.8.N。6.6结构强度要求
每标准节在全负载的情况下，承受沿X、Y轴两个方向的水平拉力的作用，水平拉力应大于标准节额定载荷的1/15，经连续试验50次后，标准节不得翻倒，架体倾斜量不得大于架体总高的1%，结构部件不得有明显变形。
6.7稳定性要求
6.7.1空载稳定性
对于设置防尘门的手动密集书架，每标节的高层门开起90°时，架体不应倾倒。6.7.2活动部件加载稳定性
对于设置防尘门的手动密集书架，每标准节的高层门开起90°时，在一扇门离门外沿50mm处施加该标准节自重和额定载荷的1/15的垂直力，架体不应倾倒。72

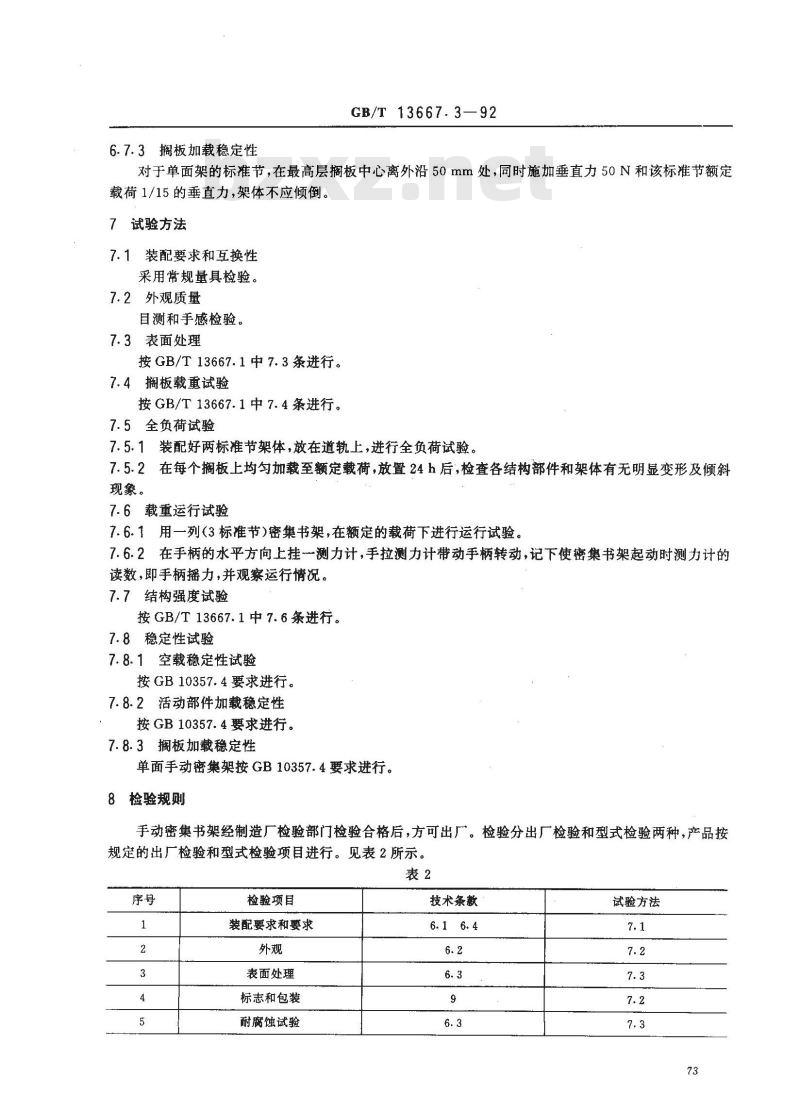

6.7.3搁板加载稳定性
GB/T 13667.3—92
对于单面架的标准节，在最高层搁板中心离外沿50mm处，同时施加垂直力50N和该标准节额定载荷1/15的垂直力，架体不应倾倒。7试验方法
7.1装配要求和互换性
采用常规量具检验。
7.2外观质量
目测和手感检验。
7.3表面处理
按GB/T13667.1中7.3条进行。
7.4搁板载重试验
按GB/T13667.1中7.4条进行。
7.5全负荷试验
7.5.1装配好两标准节架体，放在道轨上，进行全负荷试验7.5.2在每个搁板上均匀加载至额定载荷，放置24h后，检查各结构部件和架体有无明显变形及倾斜现象。
7.6载重运行试验
7.6.1用一列(3标准节)密集书架，在额定的载荷下进行运行试验。7.6.2在手柄的水平方向上挂一测力计，手拉测力计带动手柄转动，记下使密集书架起动时测力计的读数，即手柄摇力，并观察运行情况。7.7结构强度试验
按GB/T13667.1中7.6条进行。
7.8稳定性试验
7.8.1空载稳定性试验
按GB10357.4要求进行。
7.8.2活动部件加载稳定性
按GB10357.4要求进行。
7.8.3搁板加载稳定性
单面手动密集架按GB10357.4要求进行。8检验规则
手动密集书架经制造厂检验部门检验合格后，方可出厂。检验分出厂检验和型式检验两种，产品按规定的出厂检验和型式检验项目进行。见表2所示。表2
检验项目
装配要求和要求
表面处理
标志和包装
耐腐蚀试验
技术条款wwW.bzxz.Net
试验方法
8.1出厂检验
检验项目
搁板载重
全负载载重
载重运行
结构强度
空载稳定性
活动部件加载稳定性
搁板加载稳定性
GB/T13667.3—92

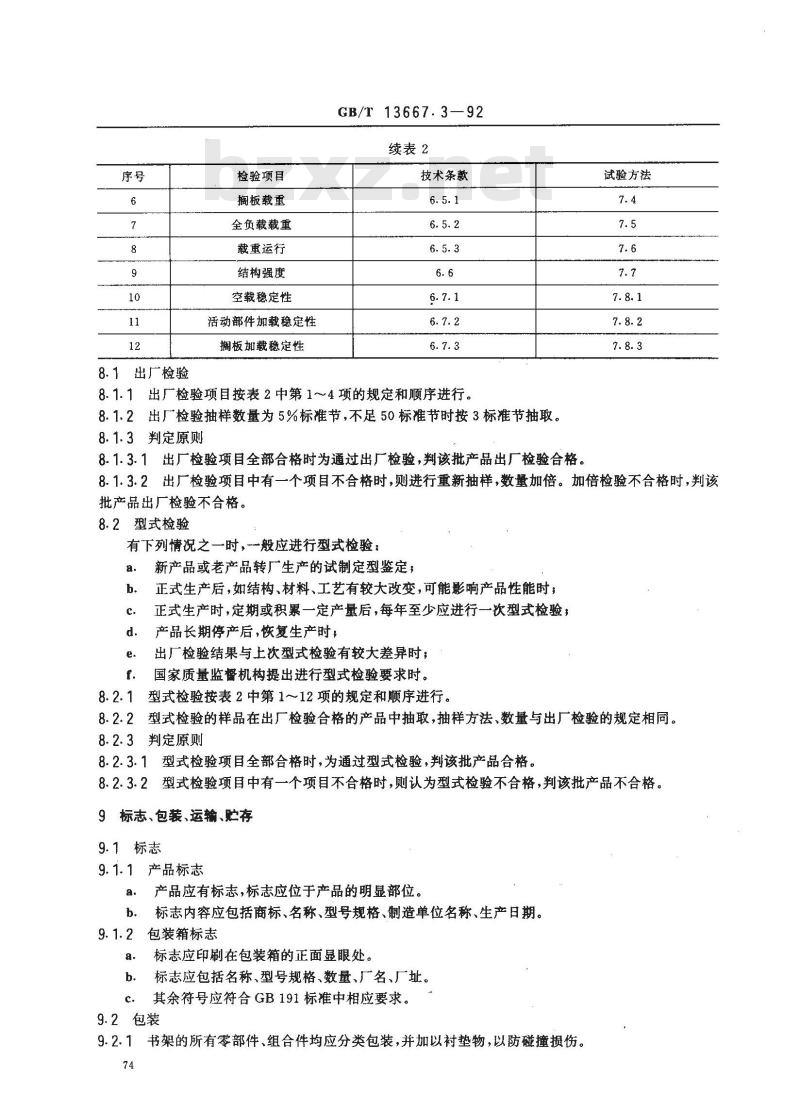

续表2
技术条款
8.1.1出厂检验项目按表2中第1～4项的规定和顺序进行。8.1.2出厂检验抽样数量为5%标准节，不足50标准节时按3标准节抽取。8.1.3判定原则
8.1.3.1出厂检验项目全部合格时为通过出厂检验，判该批产品出厂检验合格。试验方法
8.1.3.2出厂检验项目中有一个项目不合格时，则进行重新抽样，数量加倍。加倍检验不合格时，判该批产品出厂检验不合格。
8.2型式检验
有下列情况之一时，一般应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；b.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正式生产时，定期或积累一定产量后，每年至少应进行一次型式检验，产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。型式检验按表2中第1～12项的规定和顺序进行。型式检验的样品在出厂检验合格的产品中抽取，抽样方法、数量与出厂检验的规定相同。8.2.3判定原则
型式检验项目全部合格时，为通过型式检验，判该批产品合格。型式检验项目中有一个项目不合格时，则认为型式检验不合格，判该批产品不合格。9标志、包装、运输、贮存
9.1标志
9.1.1产品标志
产品应有标志，标志应位于产品的明显部位。标志内容应包括商标、名称、型号规格、制造单位名称、生产日期。b.
9.1.2包装箱标志
a．标志应印刷在包装箱的正面显眼处。b．标志应包括名称、型号规格、数量、厂名、厂址。C．其余符号应符合GB191标准中相应要求。9.2包装
9.2.1书架的所有零部件、组合件均应分类包装，并加以衬垫物，以防碰撞损伤。74
GB/T 13667.3—92
9.2.2包装箱应采用木箱或瓦楞纸箱包装。9.3运输
经包装好的产品应能适应任何交通工具的正常运输，在运输过程中，应尽量避免损伤和雨雪淋袭9.4贮存
经包装好的产品应贮存在干燥通风的室内仓库，堆放时应防止压损，避免与蚀性物质和气体接触。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由上海市家具研究所技术归口。本标准由国家图书用品设备质量监督检测中心国家标准起草小组负责起草。本标准主要起草人孔令敏、陈爆姚、吴宪新、周忠义、胡波。75
