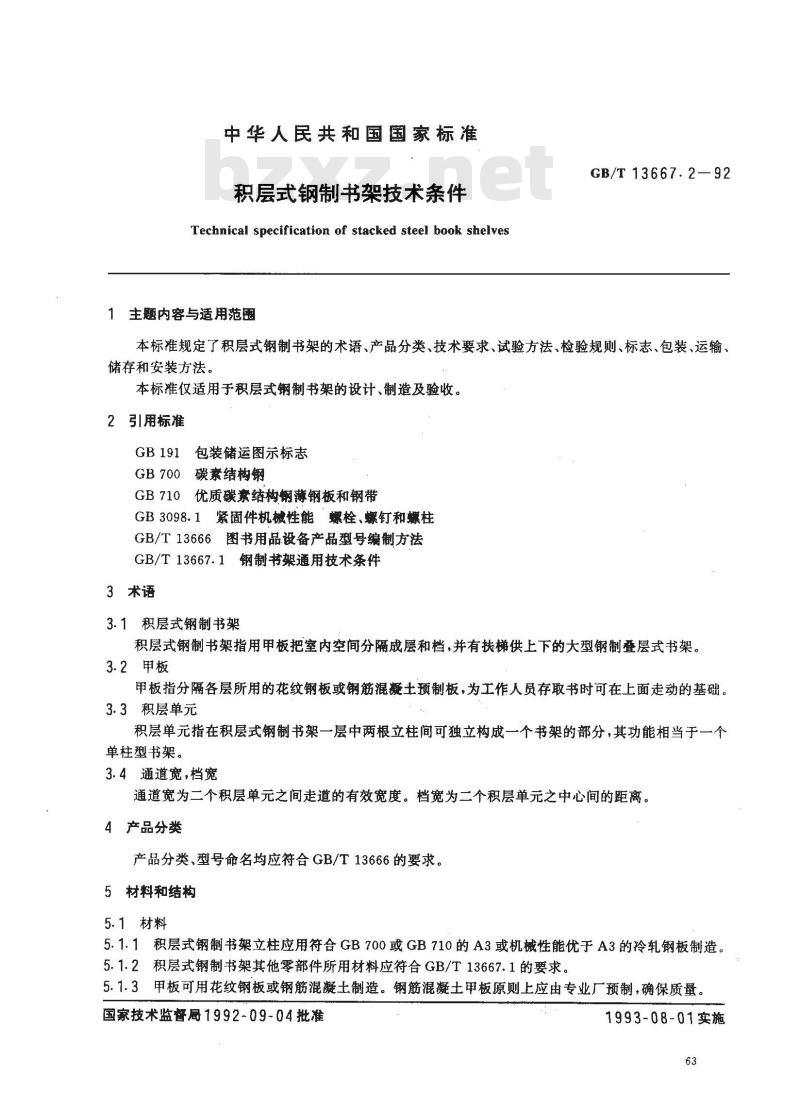

【国家标准(GB)】 积层式钢制书架技术条件

中华人民共和国国家标准
积层式钢制书架技术条件
Technical specification of stacked steel book shelves1主题内容与适用范围
GB/T 13667.2—92
本标准规定了积层式钢制书架的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输、储存和安装方法。
本标准仅适用于积层式钢制书架的设计、制造及验收。2引用标准
包装储运图示标志
GB700碳素结构钢
GB710优质碳素结构钢薄钢板和钢带GB3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T13666图书用品设备产品型号编制方法GB/T13667.1钢制书架通用技术条件3术语
3.1积层式钢制书架
积层式钢制书架指用甲板把室内空间分隔成层和档，并有扶梯供上下的大型钢制叠层式书架。3.2甲板
甲板指分隔各层所用的花纹钢板或钢筋混凝土预制板，为工作人员存取书时可在上面走动的基础。3.3积层单元
积层单元指在积层式钢制书架一层中两根立柱间可独立构成一个书架的部分，其功能相当于一个单柱型书架。
3.4通道宽，档宽
通道宽为二个积层单元之间走道的有效宽度。档宽为二个积层单元之中心间的距离。4产品分类
产品分类、型号命名均应符合GB/T13666的要求。5材料和结构
5.1材料
5.1.1积层式钢制书架立柱应用符合GB700或GB710的A3或机械性能优于A3的冷轧钢板制造。5.1.2积层式钢制书架其他零部件所用材料应符合GB/T13667.1的要求。5.1.3甲板可用花纹钢板或钢筋混凝土制造。钢筋混凝土甲板原则上应由专业厂预制，确保质量。国家技术监督局1992-09-04批准1993-08-01实施
5.2结构

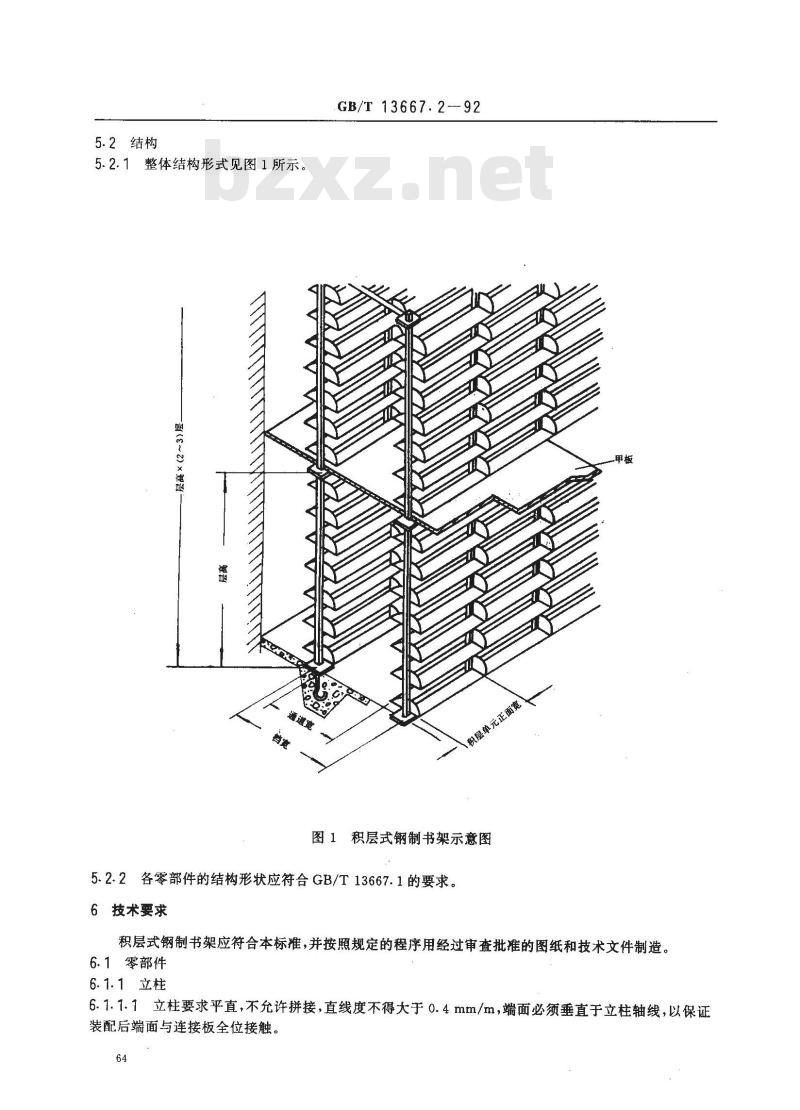

5.2.1整体结构形式见图1所示。（～2
GB/T 13667.2--92
图1积层式钢制书架示意图
5.2.2各零部件的结构形状应符合GB/T13667.1的要求。6技术要求
积层式钢制书架应符合本标准，并按照规定的程序用经过审查批准的图纸和技术文件制造6.1零部件
6.1.1立柱
6.1.1.1立柱要求平直，不允许拼接，直线度不得大于0.4mm/m，端面必须垂直于立柱轴线，以保证装配后端面与连接板全位接触。64
GB/T13667.2-92

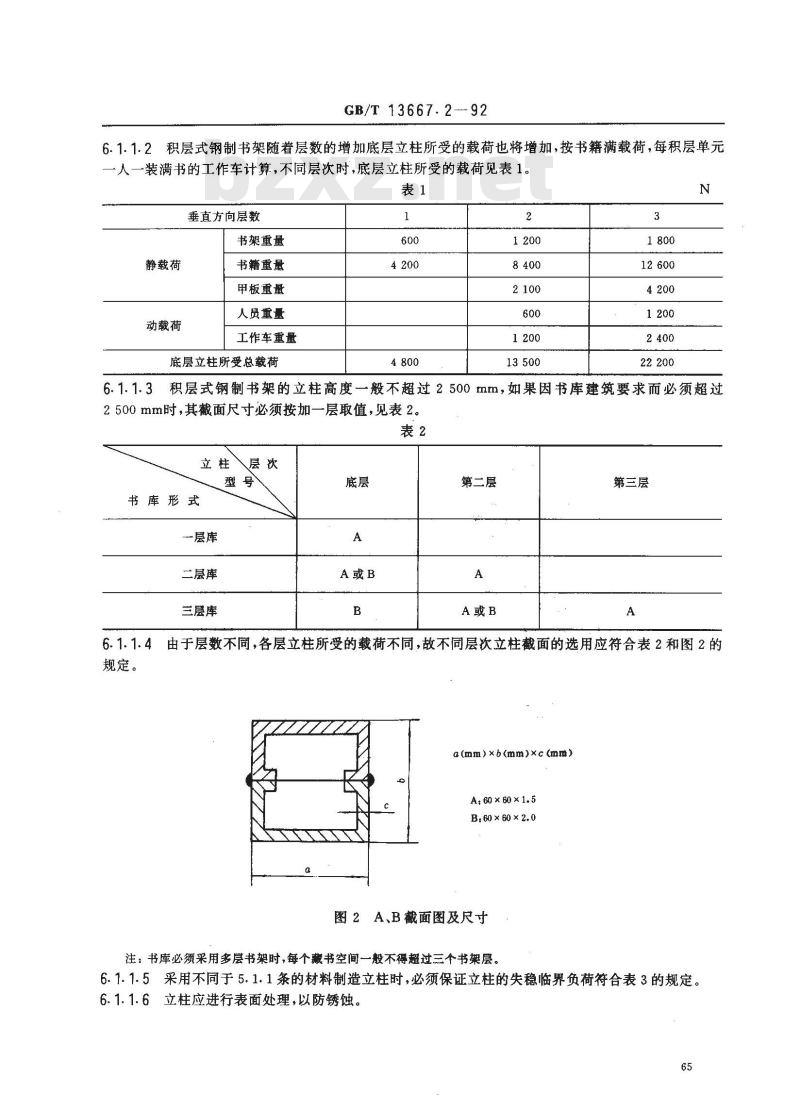

6.1.1.2积层式钢制书架随着层数的增加底层立柱所受的载荷也将增加，按书籍满载荷，每积层单元人一装满书的工作车计算，不同层次时，底层立柱所受的载荷见表1。表1
垂直方向层数
书架重量
静载荷
动载荷
书籍重量
甲板重量
人员重量
工作车重量
底层立柱所受总载荷
6.1.1.3积层式钢制书架的立柱高度一般不超过2500mm，如果因书库建筑要求而必须超过2500mm时，其截面尺寸必须按加一层取值，见表2。表2
立柱层次
书库形式
二层库
兰层库
第二层
第三层
6.1.1.4由于层数不同，各层立柱所受的载荷不同，故不同层次立柱截面的选用应符合表2和图2的规定。
a(mm)×b(mm)xc(mm)
A+ 60 × 60 × 1. 5
B:60 ×60 ×2.0
图2A、B截面图及尺寸
注：书库必须采用多层书架时，每个书空间一般不得超过三个书架层。6.1.1.5采用不同于5.1.1条的材料制造立柱时，必须保证立柱的失稳临界负荷符合表3的规定。6.1.1.6立柱应进行表面处理，以防锈蚀。65
(二层库）
立柱所在层次(三层库）
失稳临界负荷,kN

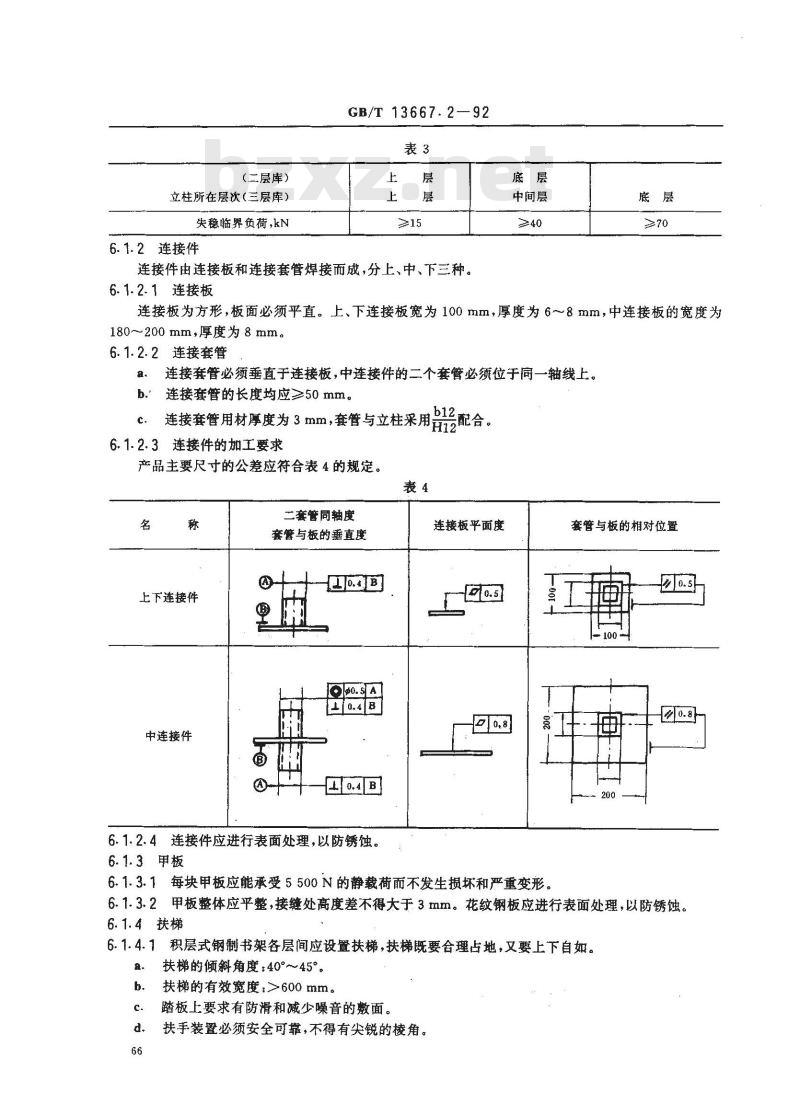

6.1.2连接件
GB/T 13667.2—92wwW.bzxz.Net
连接件由连接板和连接套管焊接而成，分上、中、下三种。6.1.2.1连接板
中间层
连接板为方形，板面必须平直。上、下连接板宽为100mm，厚度为6~~8mm，中连接板的宽度为180~200mm，厚度为8mm。
6.1.2.2连接套管
a。连接套管必须垂直于连接板，中连接件的二个套管必须位于间一轴线上。b连接套管的长度均应≥50mm。
配合。
连接套管用材厚度为3mm，套管与立柱采用：PH12
6.1.2.3连接件的加工要求
产品主要尺寸的公差应符合表4的规定。表4
上下连接件
中连接件
二套管同轴度
套管与板的垂直度
6.1.2.4连接件应进行表面处理，以防锈蚀。6.1.3甲板
连接板平面度
6.1.3.1每块甲板应能承受5500N的静载荷而不发生损坏和严重变形，套管与板的相对位置
6.1.3.2甲板整体应平整，接缝处高度差不得大于3mm。花纹钢板应进行表面处理，以防锈蚀。6.1.4扶梯
6.1.4.1积层式钢制书架各层间应设置扶梯，扶梯既要合理占地，又要上下自如。a.
扶梯的倾斜角度：40°~45
扶梯的有效宽度：>600mm。
踏板上要求有防滑和减少噪音的敷面。扶手装置必须安全可靠，不得有尖锐的棱角。GB/T 13667.2—92

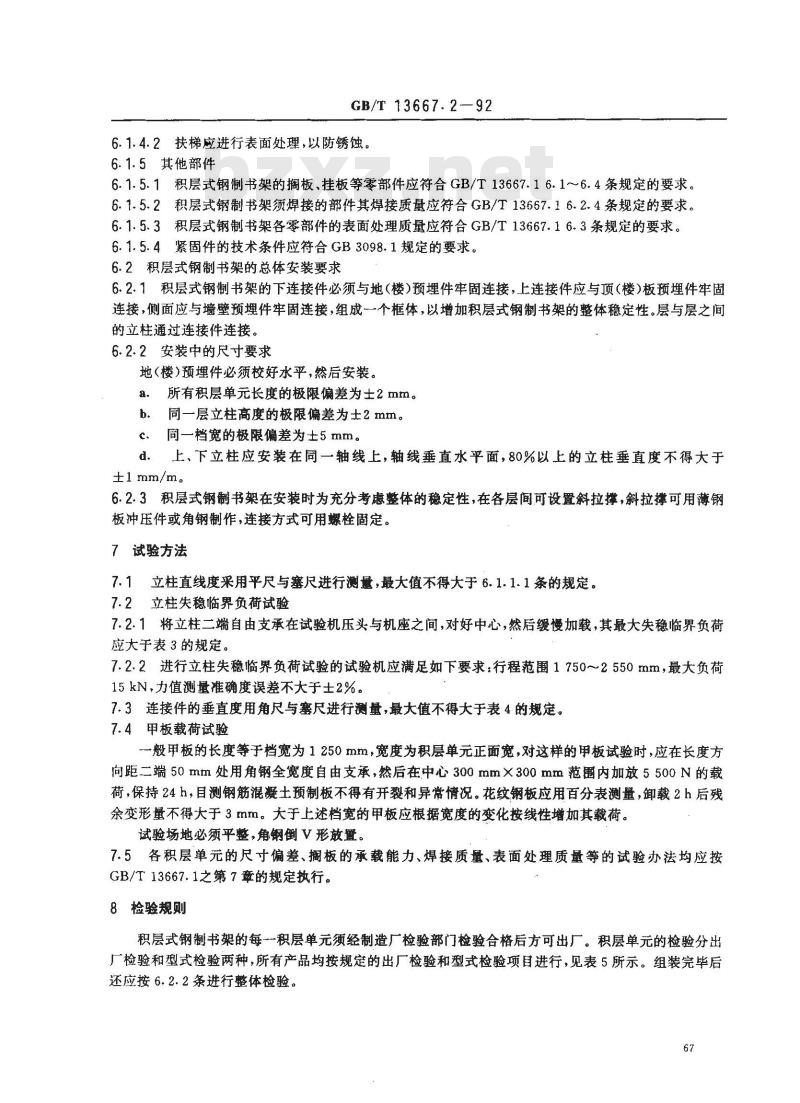

6.1.4.2扶梯应进行表面处理，以防锈蚀。6.1.5其他部件
6.1.5.1积层式钢制书架的搁板、挂板等零部件应符合GB/T13667.16.1~6.4条规定的要求。6.1.5.2积层式钢制书架须焊接的部件其焊接质量应符合GB/T13667.16.2.4条规定的要求。6.1.5.3积层式钢制书架各零部件的表面处理质量应符合GB/T13667.16.3条规定的要求。6.1.5.4紧固件的技术条件应符合GB3098.1规定的要求。6.2积层式钢制书架的总体安装要求6.2.1积层式钢制书架的下连接件必须与地（楼）预埋件牢固连接，上连接件应与顶（楼）板预埋件牢固连接，侧面应与墙壁预埋件牢固连接，组成一个框体，以增加积层式钢制书架的整体稳定性。层与层之间的立柱通过连接件连接。
6.2.2安装中的尺寸要求
地（楼）预埋件必须校好水平，然后安装。a。所有积层单元长度的极限偏差为士2 mm。b．同一层立柱高度的极限偏差为士2 mm。同一档宽的极限偏差为士5mm。
d、上、下立柱应安装在同一轴线上，轴线垂直水平面，80%以上的立柱垂直度不得大于±1 mm/m。
6.2.3积层式钢制书架在安装时为充分考虑整体的稳定性，在各层间可设置斜拉撑，斜拉撑可用薄钢板冲压件或角钢制作，连接方式可用螺栓固定。7试验方法
7.1立柱直线度采用平尺与塞尺进行测量，最大值不得大于6.1.1.1条的规定。7.2立柱失稳临界负荷试验
7.2.1将立柱二端自由支承在试验机压头与机座之间，对好中心，然后缓慢加载，其最大失稳临界负荷应大于表3的规定。
7.2.2进行立柱失稳临界负荷试验的试验机应满足如下要求：行程范围1750～2550mm，最大负荷15kN，力值测量准确度误差不大于士2%。7.3连接件的垂直度用角尺与塞尺进行测量，最大值不得大于表4的规定。7.4甲板载荷试验
一般甲板的长度等于档宽为1250mm，宽度为积层单元正面宽，对这样的甲板试验时，应在长度方向距二端50mm处用角钢全宽度自由支承，然后在中心300mm×300mm范围内加放5500N的载荷，保持24h，目测钢筋混凝土预制板不得有开裂和异常情况。花纹钢板应用百分表测量，卸载2h后残余变形量不得大于3mm。大于上述档宽的甲板应根据宽度的变化按线性增加其载荷。试验场地必须平整，角钢倒V形放置。7.5各积层单元的尺寸偏差、搁板的承载能力、焊接质量、表面处理质量等的试验办法均应按GB/T13667.1之第7章的规定执行。8检验规则
积层式钢制书架的每一一积层单元须经制造厂检验部门检验合格后方可出厂。积层单元的检验分出厂检验和型式检验两种，所有产品均按规定的出厂检验和型式检验项目进行，见表5所示。组装完毕后还应按6.2.2条进行整体检验。
检验项目
主要结构尺寸
表面处理
标志和包装
耐腐蚀试验
搁板载荷试验
立柱失稳临界负荷试验
甲板载荷试验
8.1出厂检验
GB/T 13667.2-92
技术条款
GB/T 13667.1 6.1
GB/T 13667.1
GB/T 13667.1 6. 3
GB/T 13667.1
GB/T 13667. 1
GB/T 13667.1 6. 4
本标准 6. 1. 1. 5
本标准 6. 1. 3. 1
8.1.1出厂检验项目按表5中第1～4项的规定和顺序进行。8.1.2抽样数量
试验方法
GB/T 13667.1 7.1
GB/T 13667.1 7. 2
GB/T 13667.1 7. 3
GB/T 13667.17.3.3.7
GB/T 13667.1 7.4
本标准 7.3
本标准 7. 5
积层书架的样品在积层单元中抽取。当积层单元的数量为100个以上时，抽样数量为5%，当积层单元的数量不足100个时，抽样数量为3个积层单元。8.1.3判定原则
8.1.3.1出厂检验项目全部合格时为通过出厂检验，判该批产品出厂检验合格。8.1.3.2出厂检验项目中有项目不合格时，则进行重新抽样，数量加倍。加倍检验不合格时，判该批产品出厂检验不合格。
8.2型式检验
有下列情况之一时，应进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定，正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时，正式生产时，定期或积累一定产量后，每年至少应进行一次型式检验，产品长期停产后恢复生产时，
出厂检验结果与上次型式试验有较大差异时，国定质量监督机构提出进行型式检验要求时。型式检验由专业检验机构承担。型式检验按表5中第：5～8项进行。8.2.2
8.2.3型式检验的样本应在经出厂检验合格的产品中抽取，抽样方法、数量与出厂检验的规定相同。8.2.4判定原则
8.2.4.1型式检验项目全部合格时，为通过型式检验，判该批产品合格。8.2.4.2型式检验项目中有一个项目不合格时，则认为型式检验不合格，判该批产品不合格，8.3整体检验
根据积层式钢制书架的特殊性，在书架组装完毕后均应对整体进行检验，其技术指标应符合6.2条的规定。
9标志、包装、运输、贮存
9.1标志
9.1.1产品标志
GB/T 13667.2—92
产品应有标志，标志应位于产品的明显部位，b．标志内容应包括商标、名称、型号规格、制造单位名称、生产日期。9.1.2包装箱标志
标志应印刷在包装箱的正面显眼处。a.
标志应包括名称、型号规格、数量、厂名、厂址。其余符号应符合GB191中相应要求。9.2包装
9.2.1书架的所有零部件、组合件均应分类包装，并加衬垫物，以防碰撞损伤。花纹钢板可用麻片或草袋包装，连接件可用柳条框包装，立柱和挂、搁板应用木箱或瓦楞纸箱包装。9.3运输
经包装好的产品应能适应任何交通工具的正常运输，在运输过程中，应避免损伤和雨雪淋袭。9.4贮存
经包装好的产品应贮存在干燥通风的室内仓库内，堆放时应防止压损，避免与腐蚀性物质接触。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由上海市家具研究所技术归口。本标准由国家图书用品设备质量监督检测中心标准起草小组负责起草。本标准主要起草人周忠义、陈爆姚、吴宪新、孔令敏、胡波、张美琳。69
