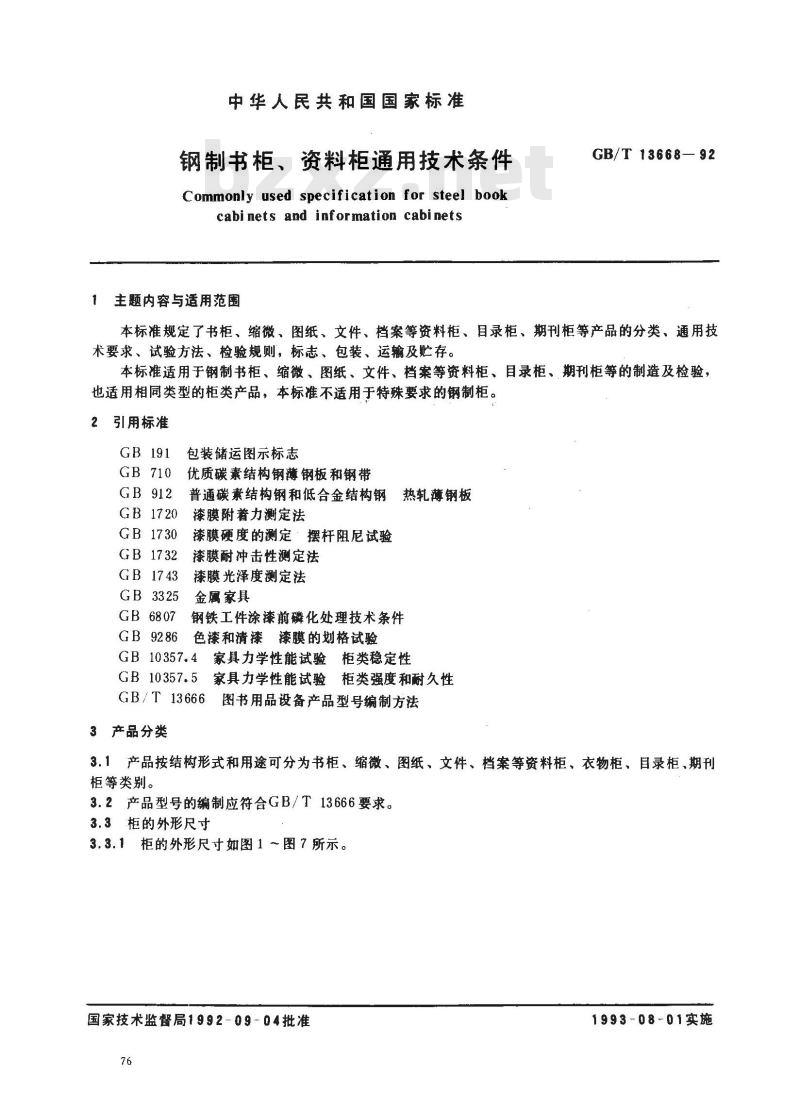

中华人民共和国国家标准
钢制书柜、资料柜通用技术条件Commonly used specification for steel bookcabi nets and information cabinets1主题内容与适用范围
GB/T13668—92
本标准规定了书柜、缩微、图纸、文件、档案等资料柜、目录柜、期刊柜等产品的分类、通用技术要求、试验方法、检验规则，标志、包装、运输及贮存。本标准适用于钢制书柜、缩微、图纸、文件、档案等资料柜、目录柜、期刊柜等的制造及检验，也适用相同类型的柜类产品，本标准不适用于特殊要求的钢制柜。2引用标准
GB 191
GB 912
GB 1720
GB1730
GB1732
GB 17 43
GB3325
GB6807
GB 9286
包装储运图示标志
优质碳素结构钢薄钢板和钢带
普通碳素结构钢和低合金结构钢热轧薄钢板漆膜附着力测定法
漆膜硬度的测定·摆杆阻尼试验漆膜耐冲击性测定法
漆膜光泽度测定法
金属家具
钢铁工件涂漆前磷化处理技术条件色漆和清漆漆膜的划格试验
GB 10357.4
家具力学性能试验柜类稳定性
GB 10357. 5
家具力学性能试验柜类强度和耐久性GB/T13666图书用品设备产品型号编制方法3产品分类
3.1产品按结构形式和用途可分为书柜、缩微、图纸、文件、档案等资料柜、衣物柜、目录柜、期刊柜等类别。
3.2产品型号的编制应符合GB/T13666要求。3.3柜的外形尺寸
3.3.1柜的外形尺寸如图1～图7所示。国家技术监督局1992-09-04批准76
1993-08-01实施

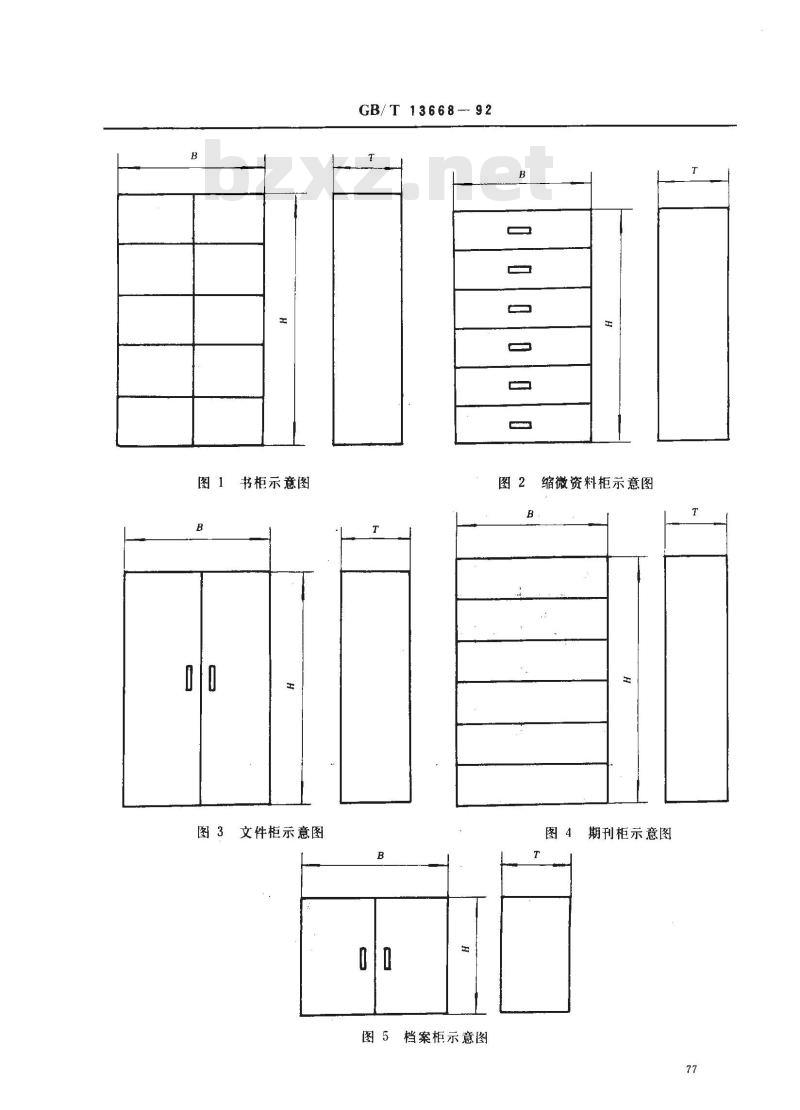

书柜示意图
图3文件柜示意图
GB/T 13668-92
图5档案柜示意图
图2缩微资料柜示意图
图4期刊柜示意图
柜的外形尺寸应符合表 1 要求。称
图纸资料柜
文件资料柜
1200/2000
第一级差200
第二级差
级差120
450/2000
级差50
GB/T13668—92

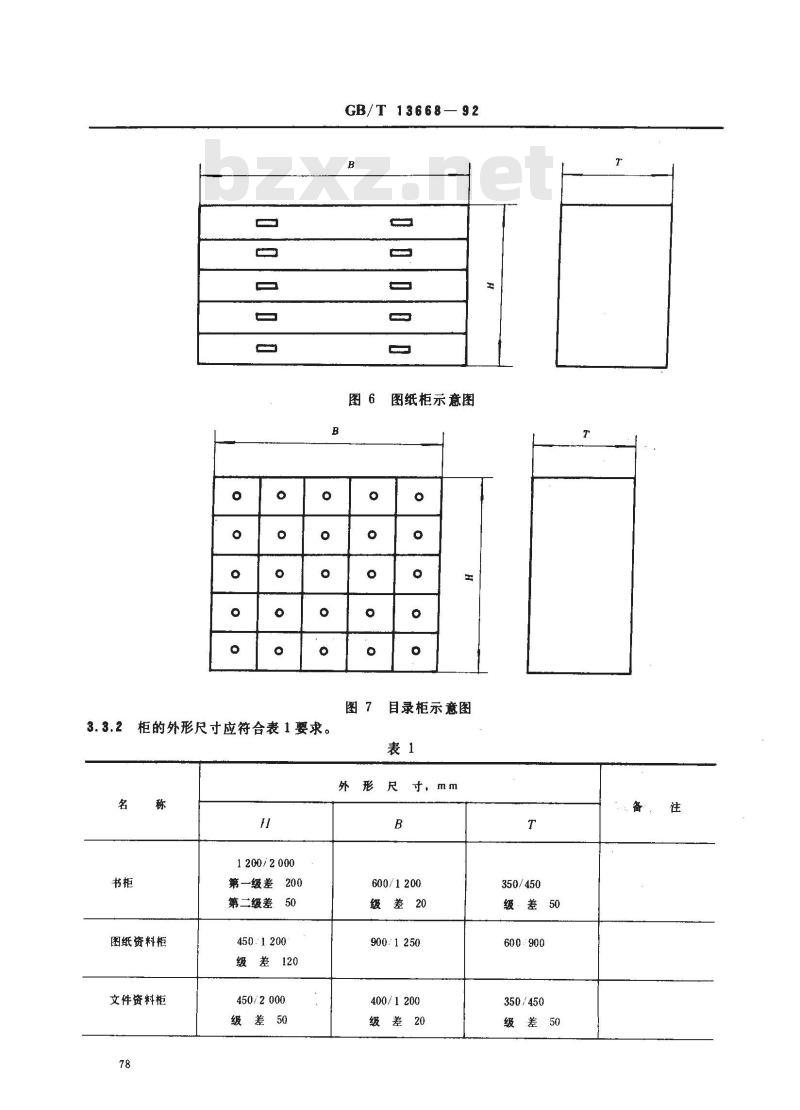

图纸柜示意图
目录柜示意图
外形尺寸，mm
600/1200
级差20
900:1250
400/1200
级差20
350/450
级差50
600:900
350/450
级差50
缩微资料柜
档案柜
目录柜
期刊柜
技术要求
4.1材料
1000/1 600
级差50
400/2000
级差50
425/1025
级差100wwW.bzxz.Net
1200/1800
级差300
GB/T 13668-92

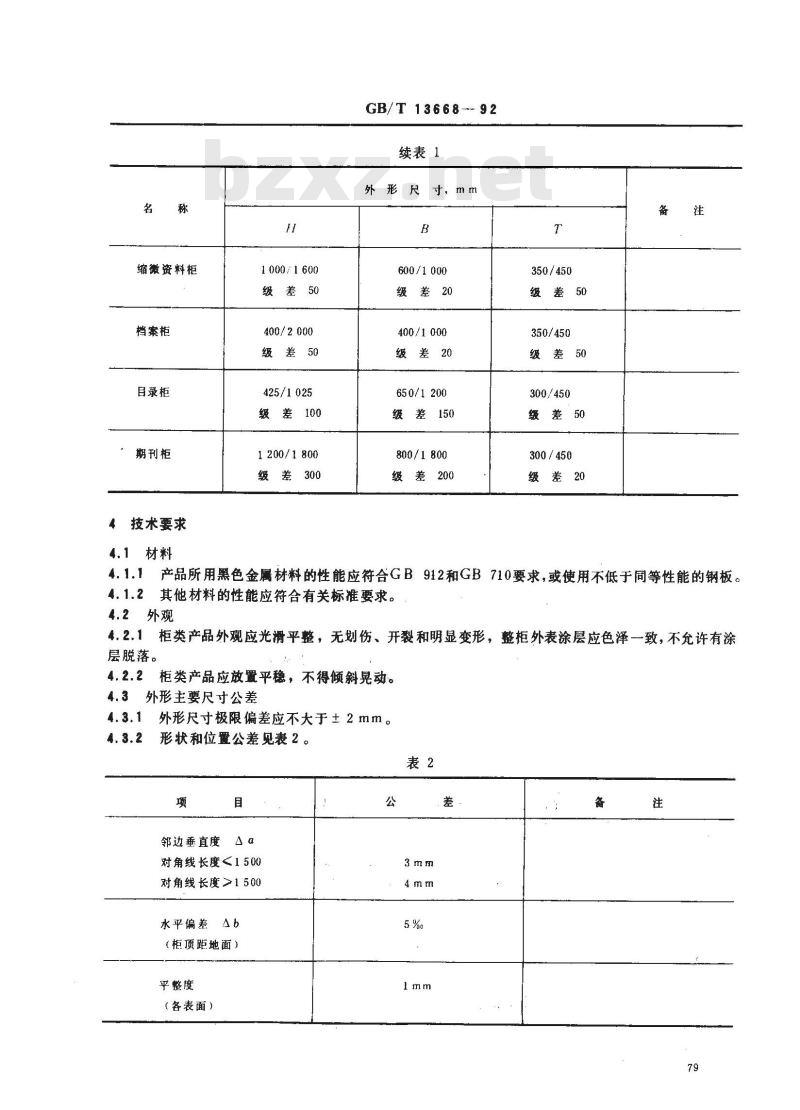

续表1
外形尺寸，mm2
600/1000
级差20
400/1000
级差20
650/1200
级差150
800/1800
级差200
350/450
级差50
350/450
级差50
300/450
级差50
300/450
级差20
4.1.1产品所用黑色金属材料的性能应符合GB912和GB710要求，或使用不低于同等性能的钢板。4.1.2其他材料的性能应符合有关标准要求。4.2外观
4.2.1柜类产品外观应光滑平整，无划伤、开裂和明显变形，整柜外表涂层应色泽一致，不允许有涂层脱落。
4.2.2柜类产品应放置平稳，不得倾斜晃动。4.3外形主要尺寸公差
4.3.1外形尺寸极限偏差应不大于±2mm。形状和位置公差见表2。
邻边垂直度
对角线长度<1500
对角线长度≥1500
水平偏差Ab
（柜顶距地面）
平整度
（各表面）
GB/T 13668—92

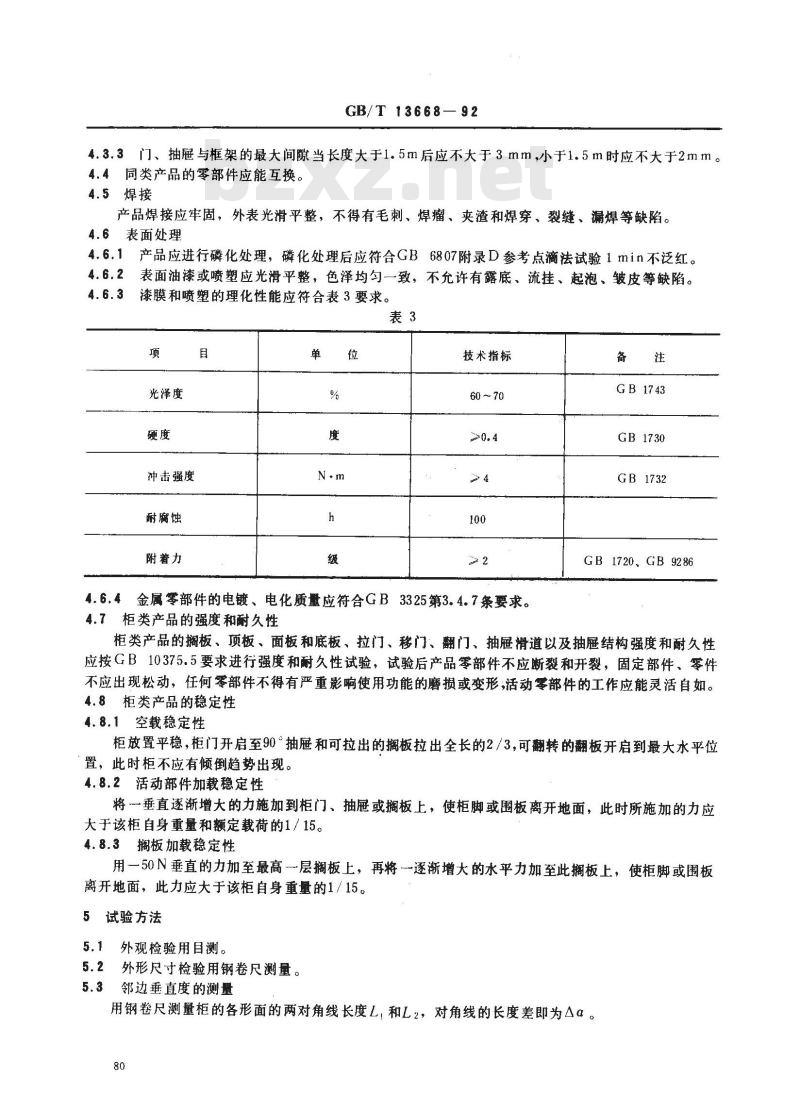

4.3.3门、抽屉与框架的最大间隙当长度大于1.5m后应不大于3mm，小于1.5m时应不大于2mm。4.4同类产品的零部件应能互换。4.5焊接
产品焊接应牢固，外表光滑平整，不得有毛刺、焊瘤、夹渣和焊穿、裂缝、漏焊等缺陷。4.6表面处理
4.6.1产品应进行磷化处理，磷化处理后应符合GB6807附录D参考点滴法试验1min不泛红。4.6.2
表面油漆或喷塑应光滑平整，色泽均勾一致，不允许有露底、流挂、起泡、皱皮等缺陷。4.6.3
漆膜和喷塑的理化性能应符合表3要求。表3
光泽度
冲击强度
耐腐蚀
附着力
技术指标
60 ~70
4.6.4金属零部件的电镀、电化质墅应符合GB3325第3.4.7条要求。4.7柜类产品的强度和耐久性
GB1743
GB1730
GB1732
GB1720、GB9286
柜类产品的搁板、顶板、面板和底板、拉门、移门、翻门、抽冠道以及抽屉结构强度和耐久性应按GB10375.5要求进行强度和耐久性试验，试验后产品零部件不应断裂和开裂，固定部件、零件不应出现松动，任何零部件不得有严重影响使用功能的磨损或变形，活动零部件的工作应能灵活自如。4.8柜类产品的稳定性
4.8.1空载稳定性
柜放置平稳，柜门开启至90°抽屉和可拉出的搁板拉出全长的2/3，可翻转的翻板开启到最大水平位置，此时柜不应有倾倒趋势出现。4.8.2活动部件加载稳定性
将一垂直逐渐增大的力施加到柜门、抽屉或搁板上，使柜脚或围板离开地面，此时所施加的力应大于该柜自身重量和额定载荷的1/15。4.8.3搁板加载稳定性
用一50N垂直的力加至最高一层搁板上，再将一逐渐增大的水平力加至此搁板上，使柜脚或围板离开地面，此力应大于该柜自身重量的1／15。5试验方法
5.1外观检验用目测。
5.2外形尺寸检验用钢卷尺测量。5.3邻边垂直度的测量
用钢卷尺测量柜的各形面的两对角线长度L，和L2，对角线的长度差即为△α。80
GB/T 13668— 92
5.4水平偏差测量
用钢卷尺测量柜顶端两边中点A和B分别距地面高度H和H2，两高度差（H,-Hz）与A、B两点之间的距离L之比为△b。
5.5平整度测量
将300mm钢板直尺放置在试件表面不平整处，用塞规测量钢板直尺与试件表面的最大间隙即为Ac。
5.6门、抽屉与框架的最大间隙检验用塞尺。5.7焊接质量检验用目测。
5.8表面处理的检验
5.8.1样板的制作
用外形尺寸为120mm×50mm制作柜类产品的钢板随同产品表面处理一起进行。5.8.2
产品磷化处理检验按GB6807附录D（参考件）要求进行。漆膜或喷塑光泽度检验按GB1743要求进行。漆膜或喷塑硬度检验按GB1730要求进行。漆膜或喷塑冲击强度检验按GB1732要求进行。5.8.5
5.8.6漆膜或喷塑附着力检验按GB1720或GB9286要求进行。5.8.7漆膜或喷塑耐腐蚀检验
用锋利的刀片在样板两对角线划痕至底面，将试验样板的2/3浸入3%、15~25℃的盐水溶液中100h，取出用清水冲净。样板沿两对角线3mm内不得有锈蚀、起泡、剥落、起层失光等缺陷。5.9强度和耐久性检验按GB10357.5要求进行。稳定性检验按GB10357.4要求进行。5.10
6检验规则
产品的检验分为出厂检验和型式检验两种。6.2出厂检验
出厂检验项目为4.2、4.3、4.6.2条。由工厂检验部门按要求对每只产品逐一验收，如有一项不合格，进行返修，返修后提交验收，如仍不合格降为副品或次品。
6.3型式检验
型式检验项目为4.2、4.3、4.4、4.5、4.6、4.7、4.8条。型式检验由专业检验机构承担。有下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；a.
b．正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，应每年进行一次检验；c.
产品长期停产后，恢复生产时；d.
出厂检验结果与上次型式检验有较大差异时；e.
国家质量监督机构提出进行型式检验要求时。进行型式检验的样品必须在出厂检验合格产品中抽取。批量生产按产品数量的5%抽取，但最低不得少于2件，检验结果如不合格时再加倍抽取进行检验，仍不合格时则该批产品为不合格品。81
标志、包装、运输、贮存
7.1标志
产品标志
GB/T 13668—92
产品应有标志，标志应位于产品的明显部位。a.
标志内容应包括商标、名称、型号规格、制造单位名称、出厂日期。c．其余符号应符合GB191中相应要求。7.2包装
产品应加包装，可用纸箱或其他包装。7.3运输
经包装好的产品应能适应任何交通工具的正常运输，在运输过程中，应尽量避免损伤和雨雪淋袭。7.4贮存
经包装好的产品应贮存在干燥通风的室内仓库，避免与腐蚀性物质和气体接触，堆放应防止压损。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由上海市家具研究所技术归口。本标准由国家图书用品设备质量监督检测中心国家标准起草小组负责起草。本标准主要起草人陈爆姚、吴宪新、周忠义、孔令敏、张美林、胡被。82
