【国家标准(GB)】 毛织物耐磨试验方法马丁旦尔(Martindale)法

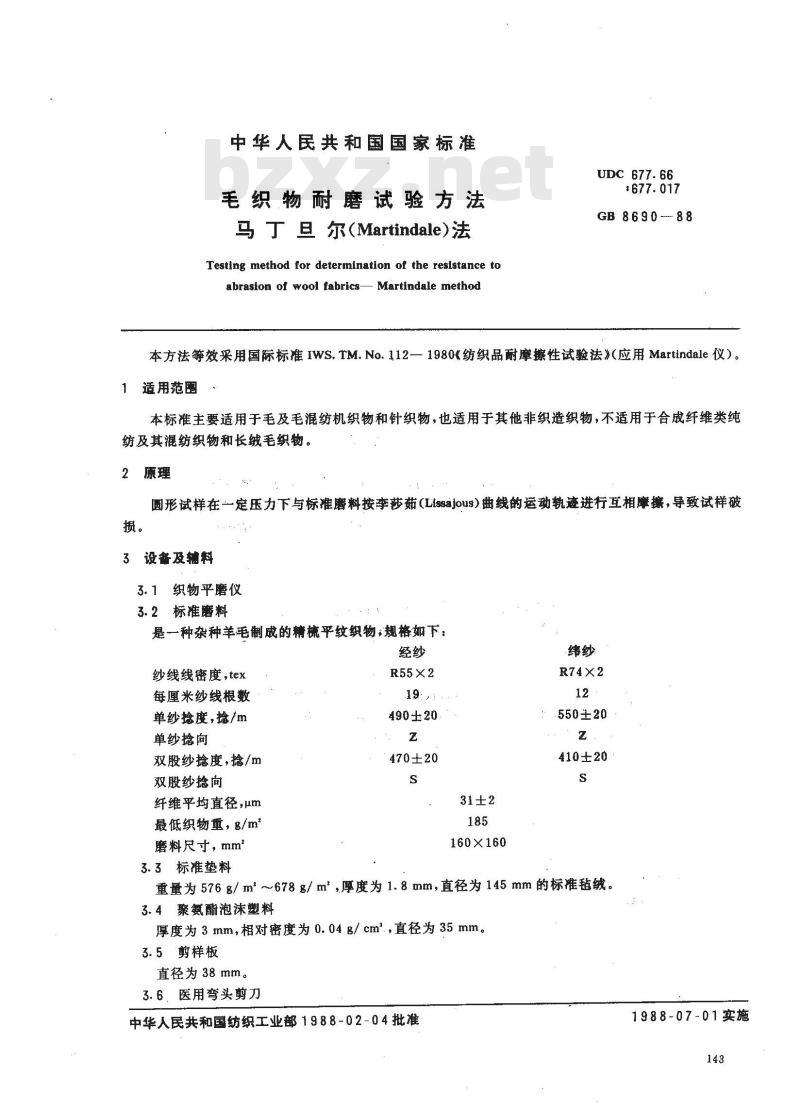

中华人民共和国国家标准
毛织物耐磨试验方法
马丁旦尔(Martindale)法
Testing method for determination of the resistance toabrasion of wool fabrics- Martindale methodUDC 677. 66
GB8690-88
本方法等效采用国际标准 IWS.TM.No.112一1980《纺织品耐摩擦性试验法》(应用 Martindale仪）。适用范围
本标准主要适用于毛及毛混纺机织物和针织物，也适用于其他非织造织物，不适用于合成纤维类纯纺及其混纺织物和长绒毛织物。2廉理
圆形试样在一定压力下与标准磨料按李莎茹（Lissajous)曲线的运动轨迹进行互相摩，导致试样破损。
3设备及辅料
3.1织物平磨仪
3.2标准磨料
是一种杂种羊毛制成的精梳平纹织物：规格如下：经纱
纱线线密度，tex
每厘米纱线根数
单纱拾度，拾/m
单纱捻向
双股纱抢度，拾/m
双股纱拾向
纤维平均直径,μm
最低织物重，g/m
磨料尺寸，mm2
R55×2
490±20
470±20
160×160
550±20
410±20下载标准就来标准下载网
3.3标准垫料
重量为576g/m2～678g/m，厚度为1.8mm，直径为145mm的标准毡绒。3. 4聚氨酯泡沫塑料
厚度为3mm，相对密度为0.04g/cm，直径为35mm。3.5剪样板
直径为38mm。
3.6，医用弯头剪刀
中华人民共和国纺织工业部1988-02-04批准1988-07-01实施

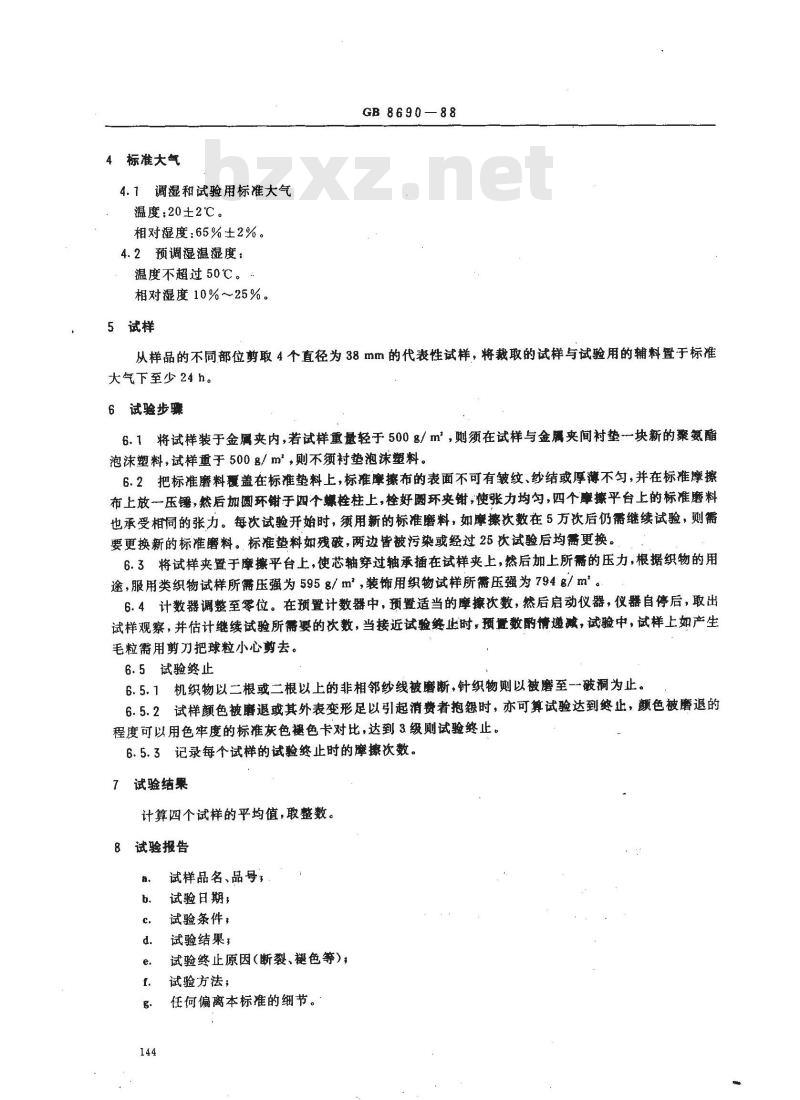

4标准大气
4.1调湿和试验用标准大气
温度：20±2℃。
相对湿度:65%±2%。
4.2预调湿温湿度：
温度不超过50℃。
相对湿度 10% ~25% 。
5试样
GB8690—88
从样品的不同部位剪取 4个直径为38 mm的代表性试样，将裁取的试样与试验用的辅料置于标准大气下至少24h。
6试验步骤
6.1将试样装于金属夹内，若试样重量轻于500g/m，则须在试样与金属夹间衬垫一块新的聚氨酯泡沫塑料，试样重于500多/m，则不须衬垫泡沫塑料。6.2把标准磨料覆盖在标准垫料上，标准摩擦布的表面不可有皱纹、纱结或厚薄不勾，并在标准摩擦布上放一压，然后加圆环钳于四个螺栓柱上，栓好圆环央钳，使张力均勾，四个摩平台上的标准磨料也承受相同的张力。每次试验开始时，须用新的标准磨料，如摩擦次数在5万次后仍需继续试验，则需要更换新的标准磨料。标准垫料如残破，两边皆被污染或经过25次试验后均需更换。6.3将试样夹置于摩擦平台上，使芯轴穿过轴承插在试样夹上，然后加上所需的压力，根据织物的用途，服用类织物试样所需压强为595g/m，装饰用织物试样所需压强为794名/m2。6.4计数器调整至零位。在预置计数中，预置适当的摩次数，然后启动仪器，仪器自停后，取出试样观察，并估计继续试验所需要的次数，当接近试验练时，预数酌情递减，试验中，试样上如产生毛粒需用剪刀把球粒小心剪去。6.5试验终止
6.5.1机织物以二根或二根以上的非相邻纱线被磨断，针织物则以被磨至一破洞为止。6.5.2试样颜色被磨退或其外表变形足以引起消费者抱怨时，亦可算试验达到终止，颤色被磨退的程度可以用色牢度的标准灰色褪色卡对比，达到3级则试验终止。6.5.3记录每个试样的试验终止时的摩擦次数。7试验结果
计算四个试样的平均值，取整数。8试验报告
试样品名、品号：
试验日期，
试验条件，
试验结果；
试验终止原因（断裂、褪色等），试验方法；
任何偏离本标准的细节。
推荐采用YG401型织物平磨仪。
附加说明：
GB8690-88

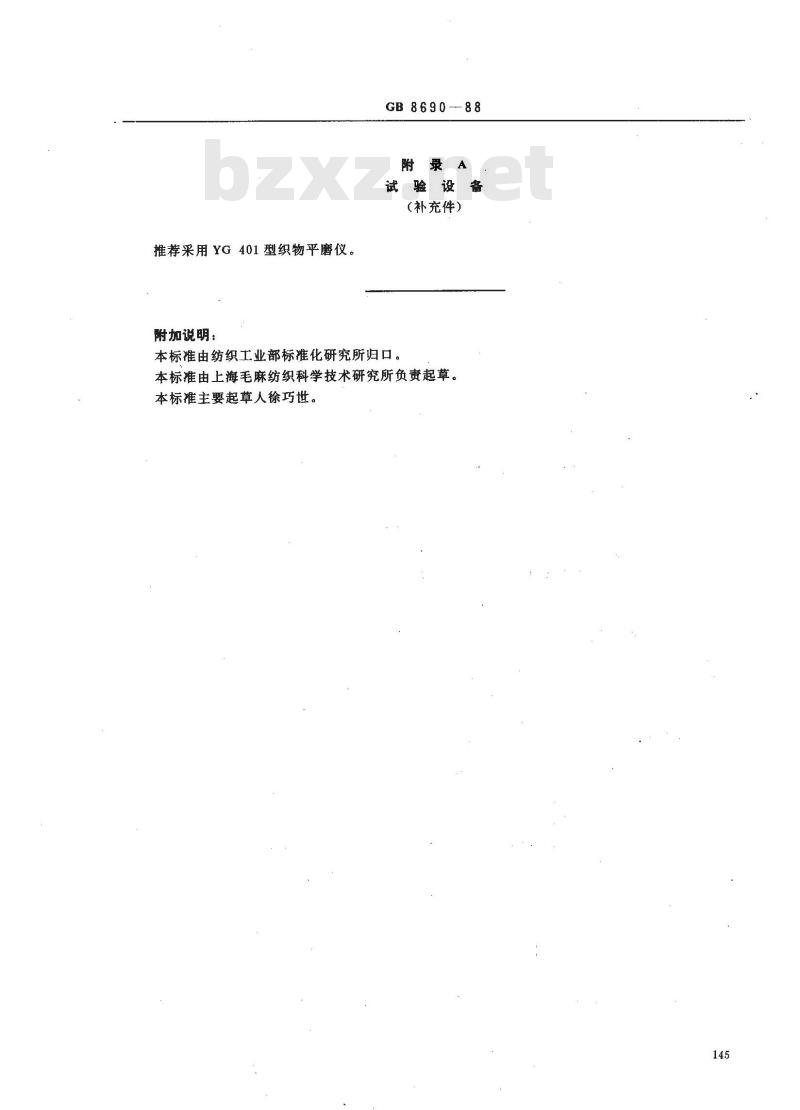

附录A
试验设备
（补充件）
本标准由纺织工业部标准化研究所归口。本标准由上海毛麻纺织科学技术研究所负责起草。本标准主要起草人徐巧世。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
