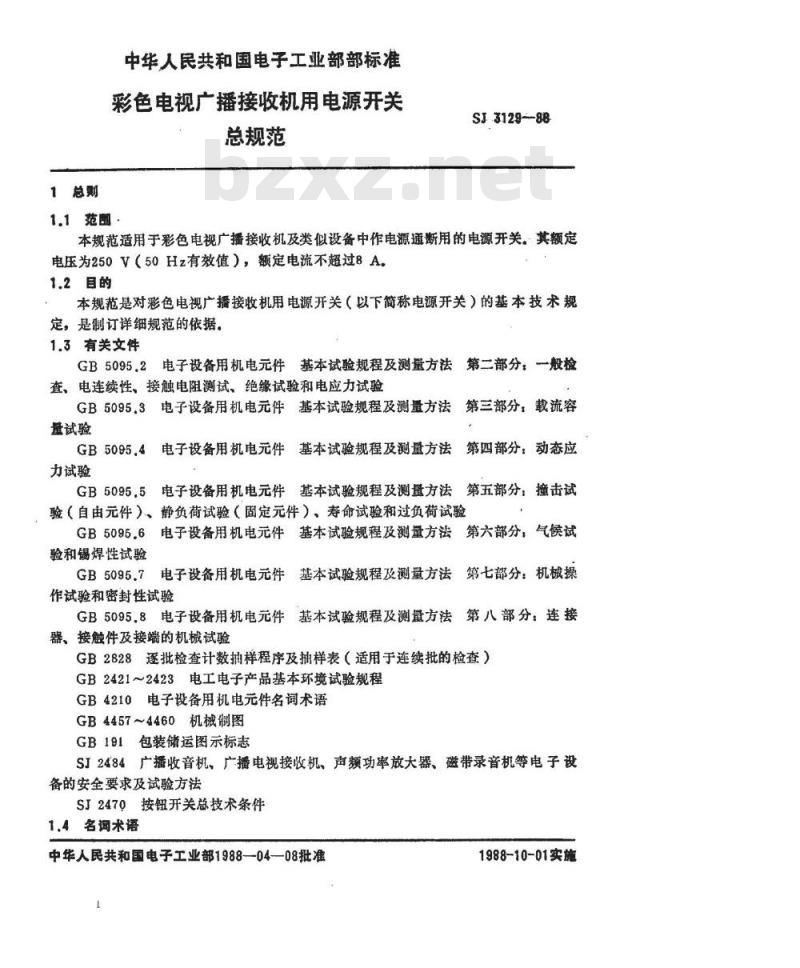

【电子行业标准(SJ)】 彩色电视机广播接收机用电源开关总规范

1总则
中华人民共和国电子工业部部标准彩色电视广播接收机用电源开关总规范
1.1范翻
SJ3129-88
本规范适用于彩色电视广播接收机及类似设备中作电源通断用的电源开关。其额定电压为250V（50H2有效值），额定电流不超过8A。1.2目的
本规范是对彩色电视广播接收机用电源开关（以下简称电源开关）的基本技术规定，是制订详细规范的依据。
1.3有关文件
GB5095.2电子设备用机电元件基本试验规程及测量方法第二部分，一般检
查、电连续性、接触电阻测试、绝缘试验和电应力试验GB5095.3电子设备用机电元件基本试验规程及测量方法第三部分：载流容量试验
电子设备用机电元件基本试验规程及测盘方法第四部分：动态应GB5095.4日免费标准bzxz.net
力试验
GB5095.5电子设备用机电元件基本试验规程及测量方法第五部分：撞击试验（自由元件）、静负荷试验（固定元件）、寿命试验和过负荷试验GB5095.6电子设备用机电元件基本试验规程及测量方法第六部分，气候试验和锡焊性试验
电子设备用机电元件基本试验规程及测量方法第七部分：机械操GB5095.7电
作试验和密封性试验
GB5095.8电子设备用机电元件基本试验规程及测量方法第八部分：连接器、接触件及接端的机械试验
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2421～2423电工电子产品基本环境试验规程GB4210电子设备用机电元件名词术语GB44574460机械制图
GB191包装储运图示标志
SJ2484广播收音机、广播电视接收机、声频功率放大器、磁带录音机等电子设备的安全要求及试验方法
SJ2470按钮开关总技术条件
1.4名词术语
中华人民共和国电子工业部1988—04—08批准1
1988-10-01实施
SJ3129--88

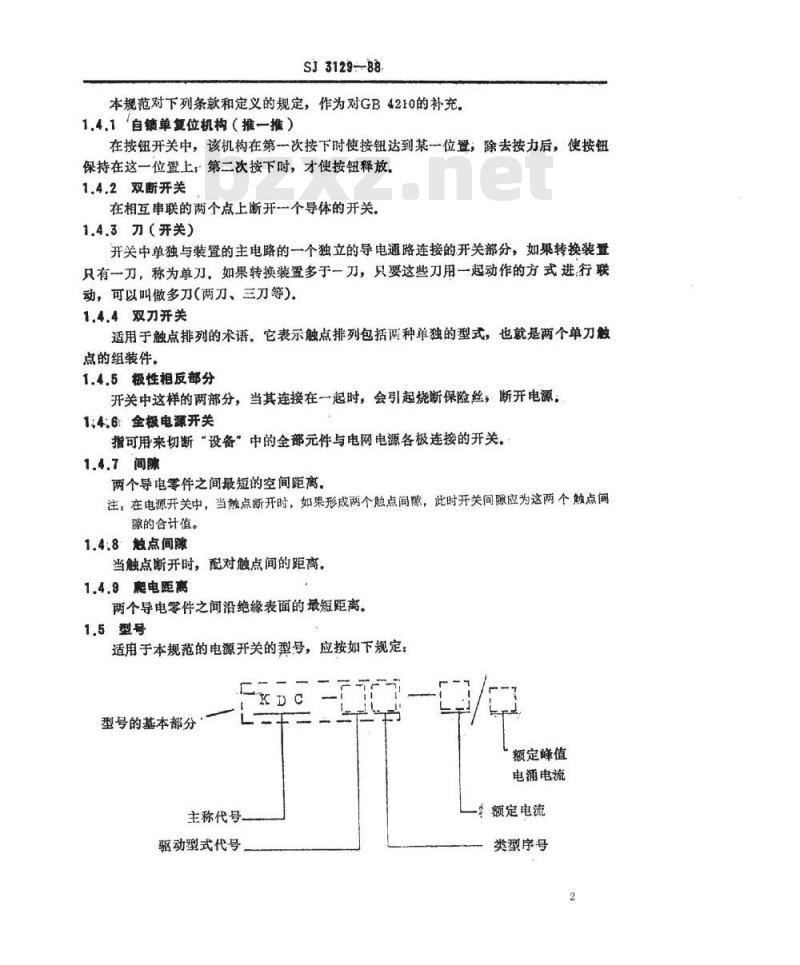

本规范对下列条款和定义的规定，作为对GB4210的补充。1.4.1自锁单复位机构（推一推）在按钮开关中，该机构在第一次按下时使按钮达到某一位置，除去按力后，使按钮保持在这一位置上，第二次按下时，才使按钮释放1.4.2双断开关
在相互串联的两个点上断开一个导体的开关，1.4.3刀（开关）
开关中单独与装置的主电路的一个独立的导电通路连接的开关部分，如果转换装置只有一刀，称为单刀，如果转换装置多于一刀，只要这些刀用一起动作的方式进行联动，可以叫做多刀（两、三刀等)。1.4.4双刀开关
适用于触点排列的术语。它表示触点排列包括两种单独的型式，也就是两个单刀触点的组装件。
1.4.5极性相反部分
开关中这样的两部分，当其连接在一起时，会引起烧断保险丝，断开电源。1:4.6:全极电源开关
指可用来切断“设备”中的全部元件与电网电源各极连接的开关。1.4.7间除
两个导电零件之间最短的空间距离，注，在电源开关中，当触点断开时，如果形成两个触点间隙，此时开关间隙应为这两个触点间隙的合计值。
1.4.8触点间隙
当触点断开时，配对触点间的距离。1.4.9爬电距离
两个导电零件之间沿绝缘表面的最短距离。1.5型号
适用于本规范的电源开关的型号，应按如下规定：门
型号的基本部分
额定峰值
电涌电流
主称代号
驱动型式代号
-TKAONiKAca-
一额定电流
类型序号

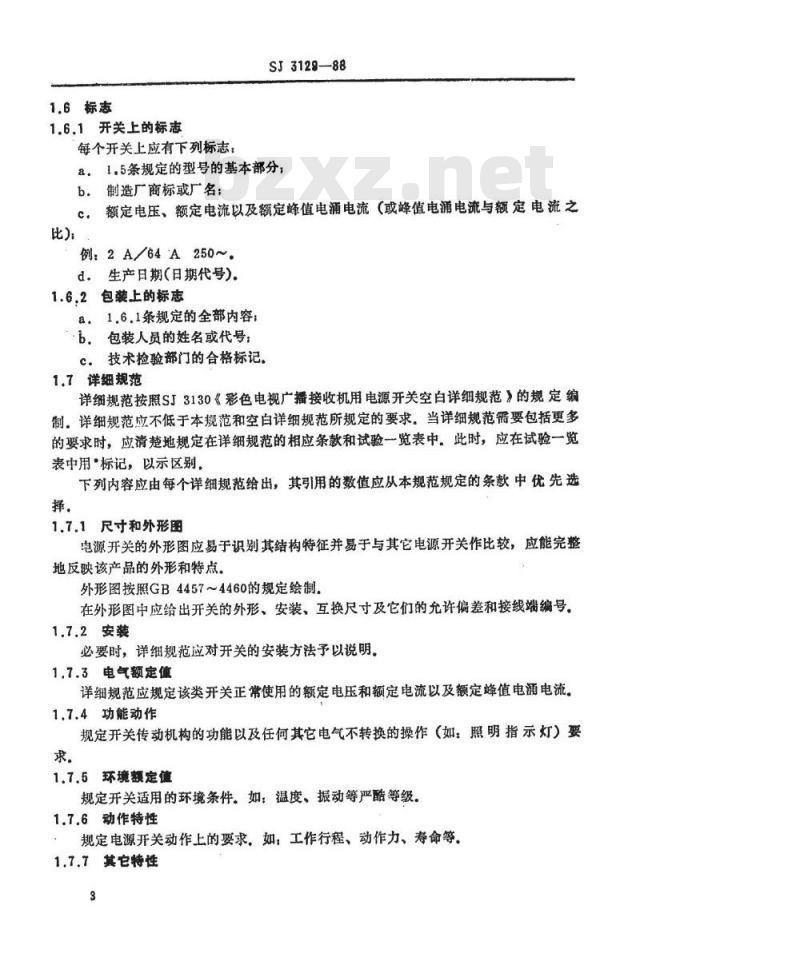

1.6标志
1.6.1开关上的标志
每个开关上应有下列标志：
SJ3129—88
a。1.5条规定的型号的基本部分；b。制造厂商标或厂名；
c。额定电压、额定电流以及额定峰值电涌电流（或峰值电涌电流与额定电流之比)
例：2A/64A250~
d.生产日期(日期代号)。
1.6.2包装上的标志
a.1.6.1条规定的全部内容；
b．包装人员的姓名或代号；
c。技术检验部门的合格标记。
1.7详细规范
详细规范按照SJ3130《彩色电视广播接收机用电源开关空白详细规范》的规定编制详细规范应不低于本规范和空白详细规范所规定的要求，当详细规范需要包括更多的要求时，应清楚地规定在详细规范的相应条款和试验一览表中。此时，应在试验一览表中用·标记，以示区别，
下列内容应由每个详细规范给出，其引用的数值应从本规范规定的条款中优先选择。
1.7.1尺寸和外形图
电源开关的外形图应易于识别其结构特征并易于与其它电源开关作比较，应能完整地反映该产品的外形和特点。
外形图按照GB4457～4460的规定绘制。在外形图中应给出开关的外形、安装、互换尺寸及它们的允许偏差和接线端编号。1.7.2安装
必要时，详细规范应对开关的安装方法予以说明。1.7.3电气额定值
详细规范应规定该类开关正常使用的额定电压和额定电流以及额定峰值电涌电流。1.7.4功能动作
规定开关传动机构的功能以及任何其它电气不转换的操作（如：照明指示灯）要求。
1.7.5环境额定值
规定开关适用的环境条件。如；温度、振动等严酷等级。1.7.6动作特性
规定电源开关动作上的要求。如，工作行程、动作力、寿命等。1.7.7其它特性
SJ3129--88

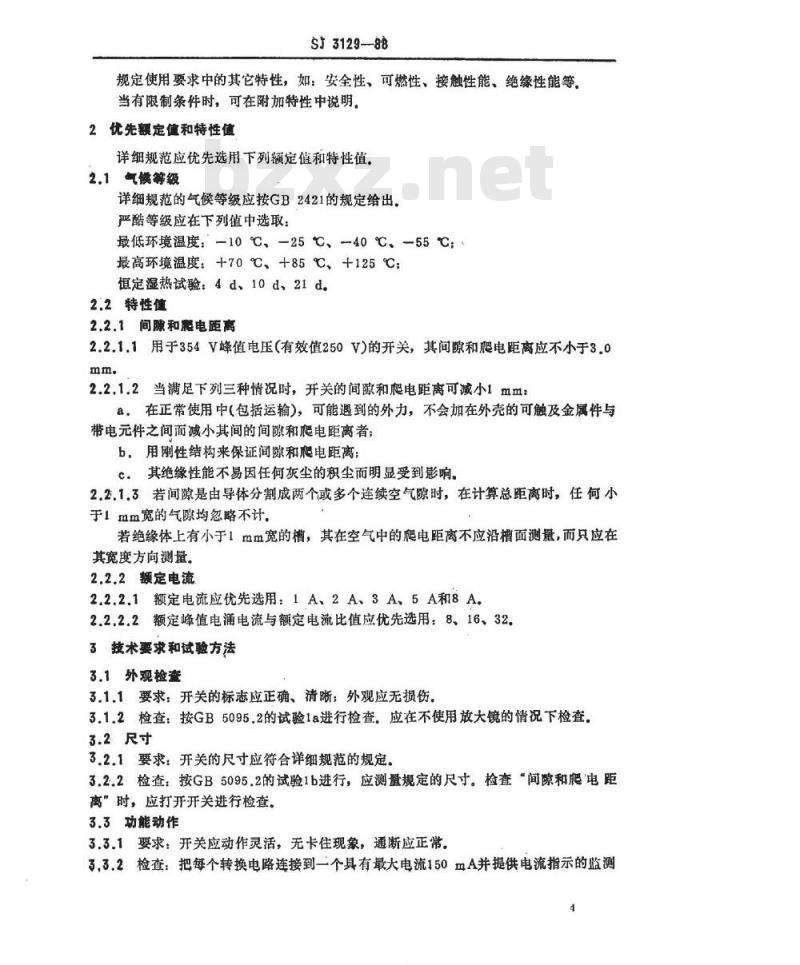

规定使用要求中的其它特性，如：安全性，可燃性、接触性能、绝缘性能等，当有限制条件时，可在附加特性中说明，2优先额定值和特性值
详细规范应优先选用下列额定值和特性值。2.1气候等级
详细规范的气候等级应按GB2421的规定给出。严酷等级应在下列值中选取：
最低环境温度：-10℃、-25℃、-40℃、-55℃；最高环境温度：+70℃、+85℃、+125℃；恒定湿热试验：4d、10d、21d。2.2特性值
2.2.1间和麗电距离
2.2.1.1用于354V峰值电压（有效值250V)的开关，其间隙和爬电距离应不小于3.0mm.
2.2.1.2当满足下列三种情况时，开关的间陈和爬电距离可减小1mma，在正常使用中（包括运输），可能遇到的外力，不会加在外壳的可触及金属件与带电元件之间而减小其间的间隙和爬电距离者；b，用刚性结构来保证间隙和爬电距离：c。其绝缘性能不易因任何灰尘的积尘而明显受到影响2.2.1.3若间隙是由导体分割成两个或多个连续空气隙时，在计算总距离时，任何小于1mm宽的气隙均忽略不计，
若绝缘体上有小于1mm宽的槽，其在空气中的爬电距离不应沿槽面测量，而只应在其宽度方向测量，
2.2.2额定电流
2.2.2.1额定电流应优先选用：1A、2A、3A、5A和8A。2.2.2.2额定峰值电涌电流与额定电流比值应优先选用：8、16、323技术要求和试验方法
3.1外观检查
3.1.1要求：开关的标志应正确、清晰；外观应无损伤。3.1.2检查：按GB5095.2的试验1a进行检查。应在不使用放大镜的情况下检查。3.2尺寸
3.2.1要求：开关的尺寸应符合详细规范的规定。3.2.2检查：按GB5095.2的试验1b进行，应测量规定的尺寸。检查“间隙和爬电距离”时，应打开开关进行检查。3.3功能动作
3.3.1要求：开关应动作灵活，无卡住现象，通断应正常，3，3.2检查：把每个转换电路连接到一个具有最大电流150mA并提供电流指示的监测-TiKAONiKAca-
SJ3129--88

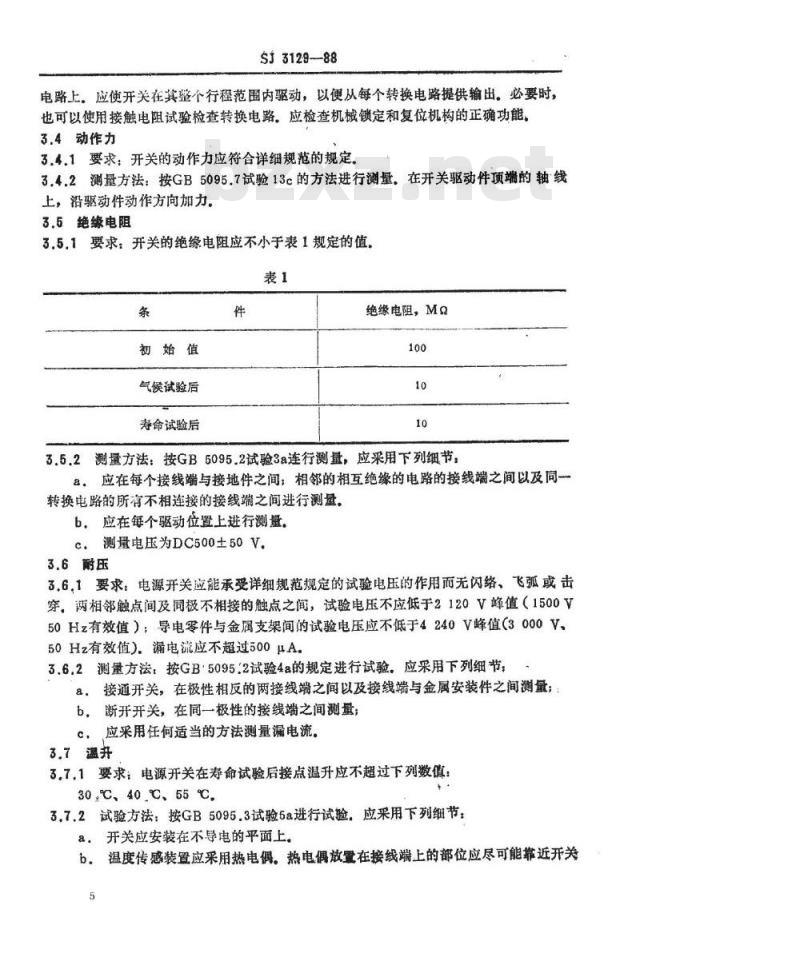

电路上，应使开关在其整个行程范围内驱动，以便从每个转换电路提供输出。必要时，也可以使用接触电阻试验检查转换电路，应检查机械锁定和复位机构的正确功能，3.4动作力
3.4.1要求：开关的动作力应符合详细规范的规定，3.4.2测量方法：按GB5095.7试验13c的方法进行测量。在开关驱动件项端的轴线上，沿驱动件动作方向加力，
3.5绝缘电阻
35.1要求：开关的绝缘电阻应不小于表1规定的值，表1
初始值
气候试验后
寿命试验后
绝缘电阻，Ma
3.5.2测量方法：按GB5095.2试验3a连行测量，应采用下列细节应在每个接线端与接地件之间，相邻的相互绝缘的电路的接线端之间以及同一a.
转换电路的所有不相连接的接线端之间进行测量，b，应在每个驱动位置上进行测量。c：测量电压为DC500±50V.
3.6耐压
3.6.1要求：电源开关应能承受详细规范规定的试验电压的作用而无闪络、飞弧或击穿。两相邻触点间及同极不相接的触点之间，试验电压不应低于2120V峰值（1500V50Hz有效值）；导电零件与金属支架间的试验电压应不低于4240V峰值（3000V、50Hz有效值）.漏电流应不超过500μA。3.6.2测量方法：按GB5095.2试验4a的规定进行试验。应采用下列细节；&。接通开关，在极性相反的两接线端之间以及接线端与金属安装件之间测量；b，断开开关，在同一极性的接线端之间测量；c，应采用任何适当的方法测量漏电流。3.7温升
3.7.1要求：电源开关在寿命试验后接点温升应不超过下列数值：30.℃、40℃、55℃
3.7.2试验方法：按GB5095.3试验5a进行试验。应采用下列细节：a：开关应安装在不导电的平面上。b。温度传感装置应采用热电偶。热电偶放置在接线端上的部位应尽可能靠近开关5
壳体。
SJ3129-88
受试触点应是予先按照额定电负载功率进行过电寿命试验的触点，应在电气寿命试验后立即进行温升试验，
d．试验电流应是开关的最大额定电流。e，试验持续时间应为1h，每隔5min读取一次读数，连续3次读数表明温度不变时，可以结束试验
f.导线规格应与电气寿命试验使用的规格相同，长度至少为300mm。3.7.3检查：开关接点温升应不超过详细规范规定的温升值。3.8振动
3.8.1要求：开关应能承受表2规定严酷等级的振动试验而无损害开关电气或机械动作的损伤。
振频范围
振幅值
扫频循环次数
10~500Hz
1055Hz
位移幅值；0.35mm；加速度幅值50.0m/s每个轴向10次，共30次
3.8.2试验方法：按GB5095.4试验6d进行试验，应采用下列细节，a。开关应用正常的安装方法安装；b。试验时，开关处于正常位置：c：全频率范围的扫描应从最低频率到最高频率再返回到最低频率，3.8.3检查
8，目视检查开关有无破裂、变形、位移或零件松动。b。按第3.3条规定检查开关“功能动作”，3.9自由跌落
3.9.1要求：开关应能经受下列条件的自由跌落试验，试验后，开关动作应正常。跌落高度：250mm、500mm、750mm、1000mm。3.9.2试验方法：去掉开关包装，将开关置于正常位置，在规定高度把开关按三个互相垂直的轴向方向自由落下，每个方向各一次，试验台面应为平滑的硬木、钢或混凝土台面。3.9.3检查：按第3.3条规定检查开关“功能动作”3.10驱动件强度
3.10.1要求：开关应能承受表3和图1规定的静态压力的作用：试验后应无损害开关电气或机械动作的损伤。
-TiKAONiKAca-
F.F.Fs.F..
ST3129-88
按钮式驱动件
波动式驱动件
力，N
注。如果开关的驱动件对一定方向的力是有防护的，则该力可省去。3.10.2试验方法：将开关处于按下位置，在开关驱动件顶端沿轴线推入方向上逐渐施加压力（F，）至规定值，保持5s。然后去掉负荷，将开关释放至正常位置。在开关驱动件前部，沿轴线方向逐渐施加拉力（F。）至规定值，保持5s后去掉负荷，然后，在开关驱动件其余方向依次施加Fi、F2、Fs、F.等力，保持时间均为5 s。3.10.3检查
目视检查开关有无破裂、变形、位移或零件松动。a.
按第3.3条规定检查开关功能动作。b.
3.11接线强度
3.11.1要求：开关接线端应能经受任意方向5N的力的作用而无机械损伤。3.11.2试验方法按GB5095.8试验16f进行试验，试验时，开关应按其正常的安装方法安装。
3.11.3检查：目视检查开关有无断裂、变形、位移或零件松动。?
3.12电气寿命
SJ3129-88
3.12.1要求：电源开关在额定电压和额定电流下应能通断10.000次，试验期间，开关应能按正常顺序断开和接通电路试验后，应无损害开关机械或电气动作的损伤3.12.2试验方法：按GB5095.5试验10c的规定进行试验，应采用下列细节：&。开关应按其正常的安装方法进行安装。b.应使用额定电压和额定电流进行试验。c。寿命（次）：开关的驱动件从起始位置到工作位置，然后再回到起始位置为一次。
3.12.2.1寿命试验线路图，
开关应以容性负荷进行寿命试验。D
待试样品
R,=E/I（E为额定电压，I为额定电流）R2
R:-RIVy-(X为定峰值电涌电流与频定电流有效值之比）X
800·R1
CR=25004s
D-硅整流器
注：选择线路无件和电源阻抗应保证额定峰值电涌电流与额定电流精度为10%，图2
3.12.2.2试验，应连续监测开关，以确定开关是否能按正常顺序断开和接通电路，3.12.3检查
a。按第3.3条的规定检查开关功能动作。b.手
按第3.6条的规定检查耐压，但试验电压应降低700V峰值（500V、50Hz有效值）。
3.12.4代替的试验方法：
开关应以灯泡负载进行过负荷试验和寿命试验。3.12.4.1试验电路图
-TiKAONiKAca-
至开关
SJ3129-88
同步信号电路
灯泡负荷选择电路
试样开关
注，①浪涌电流峰值应在电路闭合后200
-s内出现。
②试验负载为钨丝灯泡或与其等效的负载。灯泡每通电一次至少断开55:s，如果每分钟动作10次则需要10组灯泡
3.12.4.2试验电流
试验电流应符合表4规定。
开关额定值
稳态电流.A
(有效值）
3.12.4.3试验电压
交流120V.
最小浪涌电流，A
峰值）
寿命试验
稳态电流，A
（有效值）
最小浪涌电流.A
（蜂值）
3.12.4.4试验方法及测量
SJ3129--88
a，试样在表4规定的电流下，以6～10次／分的速率动作50次。b。试样在额定电流，试验电压下，以6～10次／分的速率动作10·000次。试后，按3.6条规定检查耐压，按第3.7条规定检查温升c。试样在额定电流，试验电压下以6～10次／分的速率动作15000次。试后，开关应能正常动作，按第3.6条规定检查耐压，3.12.5当有争议时，以3.12.2规定的容性负载试验线路为准，3.13气候顺序试验
3.13.1要求：电源开关应能经受气候顺序试验的作用；试验后，应无损害开关正常动作的损伤。
3.13.2试验方法：按GB5095.6试验11a的规定进行试验。应采用下列细节：a.
高温试验应在详细规范规定的最高温度下进行试验，低温试验应在详细规范规定的最低温度下进行试验，b.
c.：交变湿热试验的严酷等级按详细规范规定。d.
试验期间，开关不动作，不带电负载。条件试验结束后，开关在正常大气条件下恢复24h。3.13.3
检查：
目视检查开关有无损伤。
按第3.3条的规定检查开关功能动作，按第3.5条的规定检查绝缘电阻。c.
按第3.6条的规定检查耐压。
按第3.4条的规定检查动作力。
3.14幅定湿热
3.14.1要求；开关应能经受恒定湿热试验的作用，试验后，应无损害开关正常动作的损伤。
3.14.1.1严酷等级：由详细规范按2.1条选取。3.14.2试验方法：按GB5095.6试验11c进行试验，应采用下列细节a.
试验时，开关处于正常位置。
试验期间，开关不动作，不带电负载。3.14.3检查：
目视检查开关有无损伤。
按第3.3条的规定检查开关功能动作。b.
按第3.5条的规定检查绝缘电阻。c.
d。按第3.6条的规定检查耐压。按条3.4条的规定检查动作力。
3.15课度变化
3.15.1要求：开关经受温度变化试验后应无损害开关机械和电气动作的损伤。10
-TiKAONiKAca-
SJ3129--88
3.15.2试验方法：按GB5095.6试验11d的规定进行试验，应采用下列细节，试验期间，开关不动作，不带电负载，a.
低温应是详细规范气候等级中的最低温度：c.
高温应是详细规范气候等级中的最高温度：应进行五次循环；
每次暴露时间为30min，转换持续时间最多为5min。3.15.3检查：
目视检查开关有无损伤。
b。按第3.3条的规定检查开关功能动作。3.16盐雾
3.16.1要求：开关应能经受24h盐雾试验的作用而无底金属红锈。3.16.2试验方法：按GB50956试验11f进行试验，应采用下列细节：a。应使用耐盐雾腐蚀的材料把开关从试验箱项悬挂下来；b，试验期间，开关不动作。
3.16.3检查：目视检查开关底金属有无红锈。3.17可焊性
3.17.1要求：开关接线端应易于被熔融焊料润湿，沾锡面积应为试验面积的75%以上.
3.17.2试验方法：按GB5095.6试验12b的规定进行试验。应采用A号烙铁。3.17.3检查：目视检查开关接线端沾锡情况。3.18耐焊接热
3.18.1要求：开关经受耐焊接热试验的作用后应无损害开关正常动作的损伤：318.2试验方法：按GB5095.6试验12e的规定进行试验.采用A号烙铁.试验后，在正常条件下恢复60min。
3.18.3检查：按第3.3条的规定检查开关功能动作。3.19可燃性
3.19.1要求，开关所用的绝缘材料应该符合FH1、FH2、FH3或Fo、FV1、FV2的要求.由详细规范选择合适的阻燃等级。3.19.2试验方法：按附录A的规定进行试验，采用FH或FV方法。3.19.3检查，是否符合详细规范的规定。4检验规则
凡符合本规范的电源开关，必须经过鉴定检验和质量一致性检验。4.1监定检验
4.1.1鉴定检验的目的是确定制造者是否有能力生产符合该标准要求的产品。鉴定检验应在符合要求的试验室进行。
4.1.2鉴定检验的样品应从用正常生产中使用的设备和工艺所生产的产品中随机抽取。最少样品数量20只（不包括可燃性试验样品）。11
SJ3129-88
4.1.3鉴定检验的要求，试验项目和程序按表5～10规定。全部样品先经受A组试验。试验后，按其它试验组规定的样品数分组4.1.4A组试验的不合格品，应用合格品替换，并作为A组试验的一个不合格品。当试验样品不符合某一组试验的全部或部分要求时，作为一个不合格品。当每项试验或每组试验的不合格品数不超过表5～10规定的值时，鉴定检验合格。4.1.5需要进一步控制电源开关参数时，可在详细规范中增加试验，并相应增加样品数量。附加试验可放在现有试验组中，也可作为附加的试验组，表5
试验项目和分组
外观检查
功能动作
绝缘电阻
动作力
本规范条款号
替代样品数，3只
试验项目和分组
员等(间隙和
爬电距离）
可焊性
耐焊接热
接线端强度
驱动件强度
电气寿命
绝缘电阻
本规范条款号
最少样品数
全部试样
全部试样
全部试样
全部试样
最少样品数
注：1)打开开关检查，此样品不再进行以下项目试验，允许的不合格品数
允许的不合格品数
-TiKAoNiKAca-
组允许的不合格品数
组允许的不合格品数
