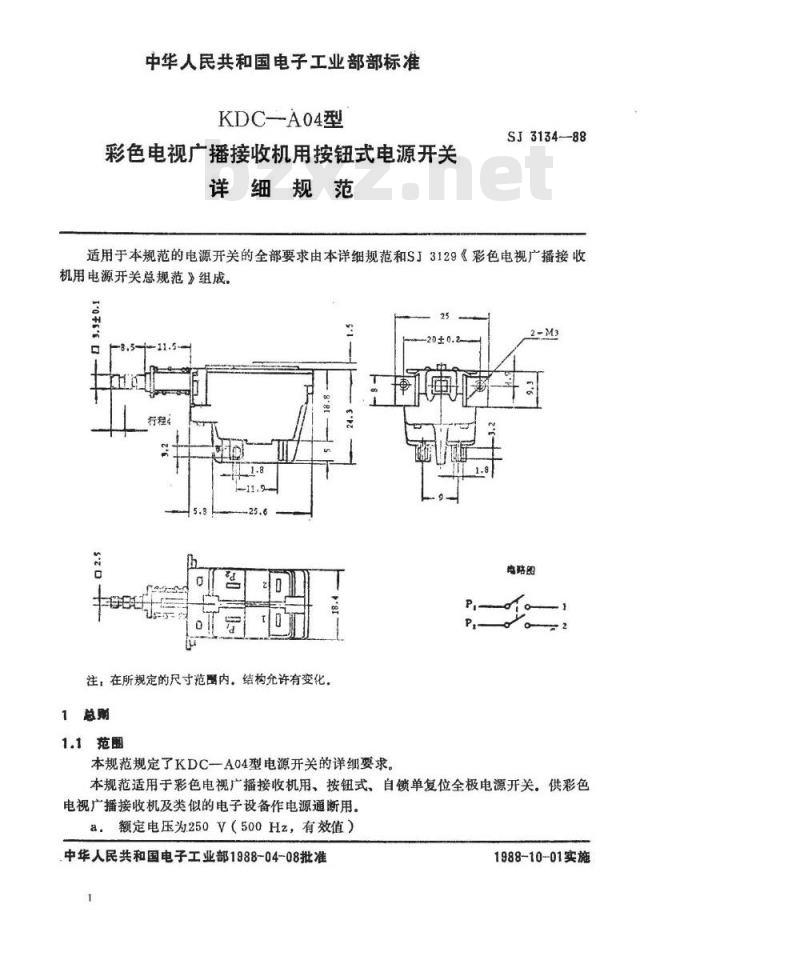

中华人民共和国电子工业部部标准KDC--A04型
彩色电视广播接收机用按钮式电源开关详细规范
SJ3134-—88
适用于本规范的电源开关的全部要求由本详细规范和SJ3129《彩色电视广播接收机用电源开关总规范》组成
行程4
注，在所规定的尺寸范酬内。结构允许有变化。1总厕
1.1范围Www.bzxZ.net
本规范规定了KDC一A04型电源开关的详细要求电路图
本规范适用于彩色电视广播接收机用、按钮式、自锁单复位全极电源开关。供彩色电视广播接收机及类似的电子设备作电源通断用。a，额定电压为250V（500Hz，有效值）中华人民共和国电子工业部1988-04-08批准1988-10-01实施
SJ-3134--88

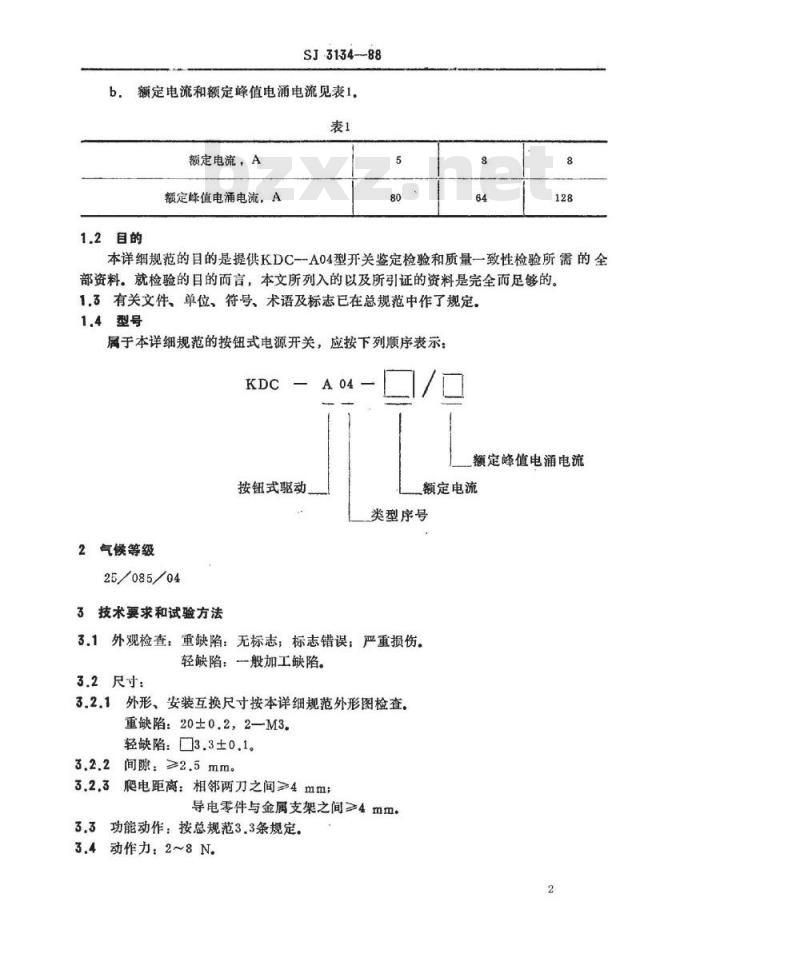

b，额定电流和额定峰值电涌电流见表1。表1
额定电流，A
额定峰值电涌电流，A
1.2目的
本详细规范的目的是提供KDC-一A04型开关鉴定检验和质量一致性检验所需的全部资料。就检验的目的而言，本文所列入的以及所引证的资料是完全而足够的。1,3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
属于本详细规范的按钮式电源开关，应按下列顺序表示：KDC-A04-
额定峰值电涌电流
按钮式驱动
气候等级
25/085/04
3技术要求和试验方法
额定电流
类型序号
3.1外观检查：重缺陷：无标志；标志错误；严重损伤。轻缺陷：一般加工缺陷。
3.2尺寸：
3.2.1外形、安装互换尺寸按本详细规范外形图检查。重缺陷：20±0.2，2—M3。
轻缺陷：3.3±0.1。
3.2.2间隙：≥2.5mm。
3.2.3爬电距离：相邻两刀之间≥4mm；导电零件与金属支架之间≥4mm.3.3功能动作：按总规范3.3条规定。3.4动作力：2~8N。

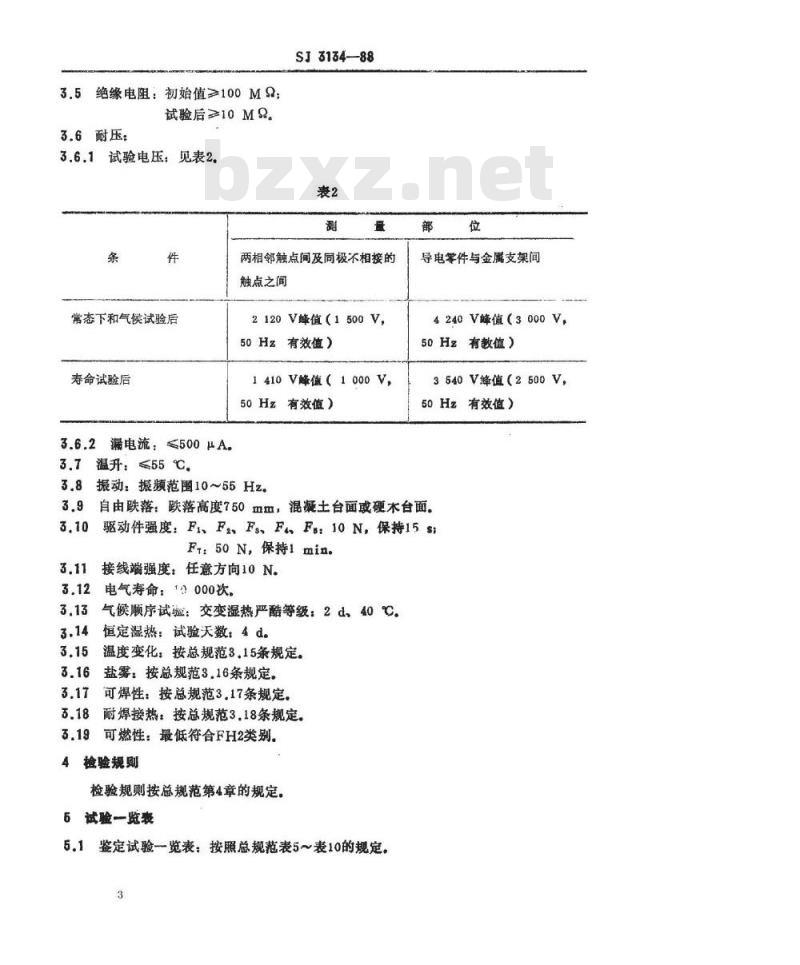

3.5绝缘电阻：初始值≥100M2；试验后≥10MQ
3.6耐压：
3.6.1试验电压：见表2
常态下和气候试验后
寿命试验后
3.6.2漏电流：≤500μA
3.7温升：≤55℃.
SJ3134-88
两相邻触点间及同极不相接的
触点之间
2120V蜂值（1500V，
50Hz有效值）
1410V蜂值（1000V，
50Hz有效值）
3.8振动：振频范围10～55Hz。
导电零件与金属支架间
4240V蜂值（3000V，
50Hz有教值）
3540V蜂值（2500V，
50Hz有效值）
3.9自由跌落：跌落高度750mm，混凝土台面或硬木台面。3.10驱动件强度：F1、F2、Fs、F、Fs：10N，保持15sFr:50N，保持1min.
接线端强度：任意方向10N。
2电气寿命：10000次。
3.13气候顺序试验：交变湿热严酷等级：2d、40℃。3.14
恒定湿热：试验天数：4d。
温度变化：按总规范3.15条规定。3.15
盐雾：按总规范3.16条规定，
可焊性：按总规范3.17条规定。3.17
耐焊接热：按总规范3.18条规定可燃性：最低符合FH2类别。
4检验规则
检验规则按总规范第4章的规定，6试验一览表
5.1鉴定试验一览表：按照总规范表5表10的规定，3
SJ3134—88

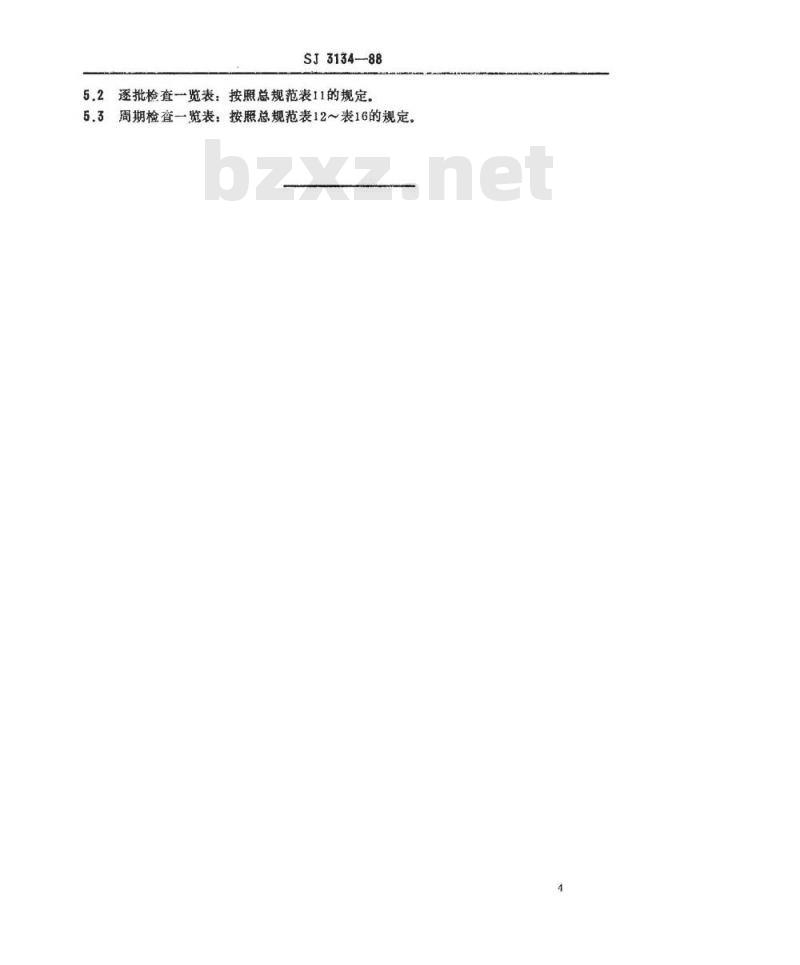

5.2逐批检查一览表：按照总规范表11的规定。5.3周期检查一览表：按照总规范表12~表16的规定。4
